Номер по Госреестру СИ: 94748-25
94748-25 Машины испытательные универсальные гидравлические
(ЭВО)
Назначение средства измерений:
Машины испытательные универсальные гидравлические ЭВО (далее по тексту -машины) предназначены для измерений значений силы и перемещения подвижной траверсы и штока гидроцилиндра при проведении испытаний образцов и изделий на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 1
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 3
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 4
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 5
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 6
Общие сведения
Дата публикации - 26.02.2025
Срок свидетельства - 26.02.2030
Номер записи - 196542
ID в реестре СИ - 1423818
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машины испытательные универсальные гидравлические (ЭВО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93512-24 17.10.2029 |
Копры маятниковые, ЭВО-К Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94535-25 04.02.2030 |
Машины испытательные универсальные электромеханические, ЭВО-М Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94748-25 26.02.2030 |
Машины испытательные универсальные гидравлические, ЭВО Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Машины испытательные универсальные гидравлические (ЭВО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные универсальные гидравлические (ЭВО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение позволяет:
-
- визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее;
-
- строить графики испытаний в режиме реального времени;
-
- редактировать параметры графиков испытания;
-
- управлять процессом нагружения, скоростью перемещения штока гидроцилиндра во время испытания с ПК;
-
- математически обрабатывать данные;
-
- переводить данные в различные форматы;
-
- автоматически сохранять результаты группы образцов испытаний;
-
- печатать результаты испытаний;
-
- экспортировать результаты испытаний;
-
- автоматически рассчитывать механические характеристики образцов по выбранной методике;
-
- автоматически отключать работу при превышении максимально допустимой нагрузки.
Влияние программного обеспечения на метрологические характеристики машин учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эво-СмартТест |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933379-2024 РЭ, в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933380-2024 РЭ и в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933381-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.62-004-99933375-2024 «Машины испытательные универсальные гидравлические ЭВО. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Неразрушающий Контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)
ИНН 6672224468
Юридический адрес: 620091, Свердловская обл., г.о. город Екатеринбург,
г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Изготовитель
Общество с ограниченной ответственностью «Неразрушающий Контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)ИНН 6672224468
Адрес: 620091, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью «Неразрушающий Контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)ИНН 6672224468
Юридический адрес: 620091, Свердловская обл., г.о. город Екатеринбург,
г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Принцип действия машин основан на преобразовании электрической энергии серво-гидравлическим приводом в линейное перемещение штока гидроцилиндра при проведении механических испытаний образцов и изделий при одновременном измерении значения приложенной силы. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Нагрузка формируется гидравлическим приводом при перемещении штока гидроцилиндра. Перемещение штока гидроцилиндра измеряется преобразователем линейных перемещений. Измеряемые параметры фиксируются и обрабатываются персональным компьютером (ПК) и выводятся на экран монитора. Перемещение подвижной траверсы измеряется оптической линейкой, принцип которой основан на считывании оптической головкой штрихованной стеклянной линейки, установленной в алюминиевый корпус. Значение измеренного перемещения подвижной траверсы выводится на устройство цифровой индикации.
Конструктивно машины состоят из силозадающего модуля, гидравлической станции с серво-управлением, приспособлений для испытаний, системы измерения и управления с ПК.
Силозадающий модуль представляет собой систему колон, захватов, гидроцилиндра и поршня, установленные в жесткую раму, неподвижной и подвижной траверсами и предназначен для деформирования и разрушения испытываемых образцов с использованием специальной оснастки.
Приспособления для испытаний представляют собой плиты сжатия, раздвижные опоры и нож, захваты, соответствующие образцам.
Система измерения и управления с ПК состоит из цифрового контроллера, оптического устройства цифровой индикации и персонального компьютера с установленным пользовательским программным обеспечением.
К данному типу средств измерений относятся машины торговой марки «ЭВОТЕХ».
Машины выпускаются в следующих моделях: ЭВО-100А; ЭВО-300А, ЭВО-600А, ЭВО-1000А, ЭВО-1000А-6, ЭВО-1000А-6В, ЭВО-2000А-6, ЭВО-2000А-6В, ЭВО-3000А-6, ЭВО-100А-В, ЭВО-300А-В, ЭВО-600А-В, ЭВО-1000А-В, ЭВО-100Р, ЭВО-300Р, ЭВО-600Р, ЭВО-1000Р, ЭВО-2000Р-6, ЭВО-3000Р-6, ЭВО-100Р-В, ЭВО-300Р-В, ЭВО-600Р-В, ЭВО-1000Р-В, ЭВО-ТОП-300А-6, ЭВО-ТОП-300А-6В, ЭВО-ТОП-600А-6, ЭВО-ТОП-600А-6В, ЭВО-ТОП-1000А-6, ЭВО-ТОП-1000А-6В, ЭВО-ТОП-2000А-6, ЭВО-ТОП-2000А-6В, которые отличаются метрологическими и техническими характеристиками.
Структура условного обозначения машин имеет следующий вид: ЭВО-K-LM-CD, где ЭВО - обозначение типа машин;
K - буквенный индекс, обозначающий пределы допускаемой относительной погрешности измерений силы (нагрузки) (без обозначения - ±1 %, ТОП - ±0,5 %);
L - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки),
кН;
M - буквенный индекс, обозначающий тип управления (А - автоматическое управление клапанами с помощью пульта и компьютера; Р - ручное управление клапанами);
C - цифровой индекс, обозначающий количество силовых колон (без обозначения -четырехколонное исполнение, 6 - шестиколонное исполнение);
D - буквенный индекс обозначающий увеличенную высоту машины (без обозначения -стандартная высота машины, В - увеличенная высота машины).
Машины могут быть укомплектованы термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины.
Фотографии общего вида машин представлены на рисунках 1 - 3. Общий вид нанесения заводского номера и знака
маркировочной таблички с обозначением места утверждения типа представлен на рисунке 4.

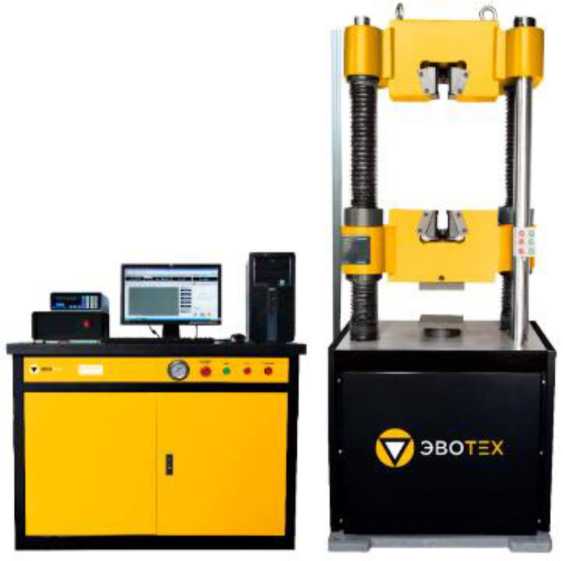

Рисунок 1 - Общий вид машин моделей ЭВО-100А; ЭВО-300А, ЭВО-600А, ЭВО-1000А, ЭВО-100А-В, ЭВО-300А-В, ЭВО-600А-В, ЭВО-1000А-В, ЭВО-100Р, ЭВО-300Р, ЭВО-600Р, ЭВО-1000Р, ЭВО-100Р-В, ЭВО-300Р-В, ЭВО-600Р-В, ЭВО-1000Р-В

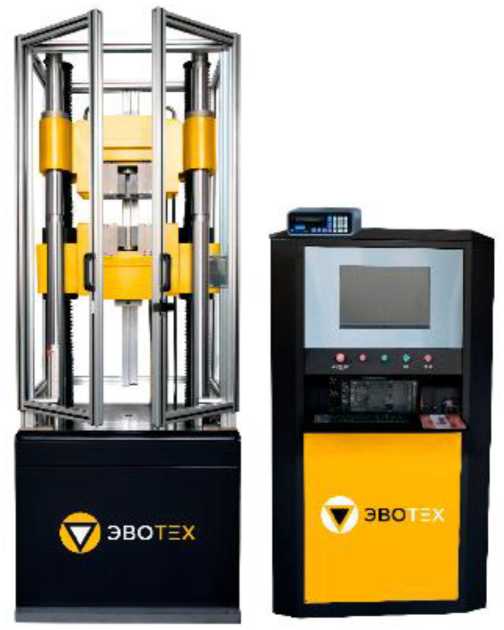

Рисунок 2 - Общий вид машин моделей ЭВО-ТОП-300А-6, ЭВО-ТОП-300А-6В,
ЭВО-ТОП-600А-6, ЭВО-ТОП-600А-6В, ЭВО-ТОП-1000А-6, ЭВО-ТОП-1000А-6В, ЭВО-ТОП-2000А-6, ЭВО-ТОП-2000А-6В

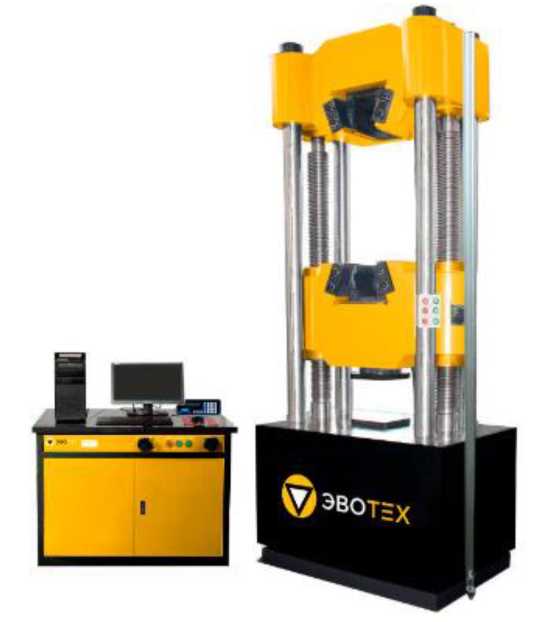

Рисунок 3 - Общий вид машин моделей ЭВО-1000А-6, ЭВО-1000А-6В, ЭВО-2000А-6, ЭВО-2000А-6В, ЭВО-3000А-6, ЭВО-2000Р-6, ЭВО-3000Р-6
Место нанесения
ГЛАШ и ИА ИСПЫТАТЕЛЬНАЯ УНИВЕРСАЛЬНАЯ ГИДРАВЛИЧЕСКАЯ
Место
заводского номера
дли
ООО |:Н5РЭЗР-,'ШЕЮЩИЙ KOHipCblzn IS7COS1. I. Fkm i:f.iniiOyr^* ■
■pT. Ордчт;^вь :< Ьрргад. д. 29, oc-.2 -7 СЗ-З) 227-333-7: -iconlrL^I.ru
нанесения знака утверждения
Рисунок 4 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера и знака утверждения типа
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная гидравлическая* в составе:
|
ЭВО |
1 шт. |
|
Пульт ручного управления |
- |
1 шт.** |
|
Приспособления для испытаний |
- |
1 комплект** |
|
Анкерные болты: M16x300 мм |
- |
4 шт. |
|
Защитное ограждение |
- |
1 шт.** |
|
Электронный экстензометр |
- |
1 шт *** |
|
Комплект принадлежностей |
- |
1 комплект |
|
Термокриокамера |
- |
1 шт. *** |
|
Высокотемпературная печь |
- |
1 шт. *** |
|
Вакуумная камера |
- |
1 шт. *** |
|
Приспособления для испытаний образцов материалов и изделий |
- |
1 комплект*** |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. ** |
|
Принтер |
- |
1 шт. ** |
|
Руководство по эксплуатации**** |
или
|
1 экз. |
|
* Модель в соответствии с заказом. ** В зависимости от модели и требований заказчика. *** Опционально, в соответствии с требованиями заказчика. **** В зависимости от модели. | ||
Таблица 2 -
|
Модель |
Диапазон измерений силы (нагрузки), кН |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
Диапазон измерений перемещения штока гидроцилиндра, мм |
Диапазон измерений перемещения подвижной траверсы, мм, не менее |
Диапазон скорости перемещения штока гидроцилиндра, мм/мин |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ЭВО-100А |
от 2 до 100 |
±1,0 |
от 0 до 200 |
от 0 до 750 |
от 0,01 до 100 |
|
ЭВО-300А |
от 6 до 300 | ||||
|
ЭВО-600А |
от 12 до 600 | ||||
|
ЭВО-1000А |
от 20 до 1000 |
от 0 до 800 | |||
|
ЭВО-1000А-6 |
от 20 до 1000 | ||||
|
ЭВО-1000А-6В |
от 20 до 1000 |
от 0 до 1300 | |||
|
ЭВО-2000А-6 |
от 40 до 2000 |
от 0 до 250 |
от 0 до 1100 |
от 0,01 до 50 | |
|
ЭВО-2000А-6В |
от 40 до 2000 |
от 0 до 1600 | |||
|
ЭВО-3000А-6 |
от 60 до 3000 |
от 0 до 1100 | |||
|
ЭВО-100А-В |
от 2 до 100 |
от 0 до 200 |
от 0 до 1200 |
от 0,01 до 100 | |
|
ЭВО-300А-В |
от 6 до 300 | ||||
|
ЭВО-600А-В |
от 12 до 600 | ||||
|
ЭВО-1000А-В |
от 20 до 1000 |
от 0 до 1300 | |||
|
ЭВО-100Р |
от 2 до 100 |
от 0 до 200 |
от 0 до 750 |
от 0,01 до 50 | |
|
ЭВО-300Р |
от 6 до 300 | ||||
|
ЭВО-600Р |
от 12 до 600 | ||||
|
ЭВО-1000Р |
от 20 до 1000 |
от 0 до 800 | |||
|
ЭВО-2000Р-6 |
от 40 до 2000 |
от 0 до 250 |
от 0 до 1100 | ||
|
ЭВО-3000Р-6 |
от 60 до 3000 | ||||
|
ЭВО-100Р-В |
от 2 до 100 |
от 0 до 200 |
от 0 до 1200 |
от 0,01 до 100 | |
|
ЭВО-300Р-В |
от 6 до 300 | ||||
|
ЭВО-600Р-В |
от 12 до 600 | ||||
|
ЭВО-1000Р-В |
от 20 до 1000 |
от 0 до 1300 | |||
|
ЭВО-ТОП- 300А-6 |
от 6 до 300 |
±0,5 |
от 0 до 250 |
от 0 до 750 | |
|
ЭВО-ТОП- 300А-6В |
от 6 до 300 |
от 0 до 1200 | |||
|
ЭВО-ТОП- 600А-6 |
от 12 до 600 |
от 0 до 750 | |||
|
ЭВО-ТОП- 600А-6В |
от 12 до 600 |
от 0 до 1200 | |||
|
ЭВО-ТОП- 1000А-6 |
от 20 до 1000 |
от 0 до 800 | |||
|
ЭВО-ТОП- 1000А-6В |
от 20 до 1000 |
от 0 до 1300 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ЭВО-ТОП- 2000А-6 |
от 40 до 2000 |
±0,5 |
от 0 до 250 |
от 0 до 1100 |
от 0,01 до 50 |
|
ЭВО-ТОП- 2000А-6В |
от 40 до 2000 |
от 0 до 1600 |
Таблица 3 - Общие
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины экстензометром, мм |
от 0,1 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений длины экстензометром в диапазоне от 0,1 до 1,0 мм включ., мм |
±0,005 |
|
Пределы допускаемой относительной погрешности измерений длины экстензометром в диапазоне св. 1 до 10 мм включ., % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм - для моделей ЭВО-100А; ЭВО-300А, ЭВО-600А, ЭВО-1000А, ЭВО-1000А-6, ЭВО-1000А-6В, ЭВО-2000А-6, ЭВО-2000А-6В, ЭВО-3000А-6, ЭВО-100А-В, ЭВО-300А-В, ЭВО-600А-В, ЭВО-1000А-В, ЭВО-ТОП-300А-6, ЭВО-ТОП-300А-6В, ЭВО-ТОП-600А-6, ЭВО-ТОП-600А-6В, ЭВО-ТОП-1000А-6, ЭВО-ТОП-1000А-6В, ЭВО-ТОП-2000А-6, ЭВО-ТОП-2000А-6В |
±0,015 |
|
- для моделей ЭВО-100Р, ЭВО-300Р, ЭВО-600Р, ЭВО-1000Р, ЭВО-2000Р-6, ЭВО-3000Р-6, ЭВО-100Р-В, ЭВО-300Р-В, ЭВО-600Р-В, ЭВО-1000Р-В |
±0,050 |
|
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5 мм до верхнего предела перемещения, % - для моделей ЭВО-100А; ЭВО-300А, ЭВО-600А, ЭВО-1000А, ЭВО-1000А-6, ЭВО-1000А-6В, ЭВО-2000А-6, ЭВО-2000А-6В, ЭВО-3000А-6, ЭВО-100А-В, ЭВО-300А-В, ЭВО-600А-В, ЭВО-1000А-В, ЭВО-ТОП-300А-6, ЭВО-ТОП-300А-6В, ЭВО-ТОП-600А-6, ЭВО-ТОП-600А-6В, ЭВО-ТОП-1000А-6, ЭВО-ТОП-1000А-6В, ЭВО-ТОП-2000А-6, ЭВО-ТОП-2000А-6В |
±0,3 |
|
- для моделей ЭВО-100Р, ЭВО-300Р, ЭВО-600Р, ЭВО-1000Р, ЭВО-2000Р-6, ЭВО-3000Р-6, ЭВО-100Р-В, ЭВО-300Р-В, ЭВО-600Р-В, ЭВО-1000Р-В |
±1,0 |
|
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, % |
±1,0 |
Таблица 4 - Основные технические
|
Модель |
Масса, кг, не более |
Габаритные размеры силозадающего модуля, мм, не более |
Габаритные размеры шкафа управления, мм, не более |
Потребляе мая мощность, кВт, не более | ||||
|
ширина |
глубина |
высота |
ширина |
глубина |
высота | |||
|
ЭВО-100А |
2000 |
800 |
650 |
1900 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-300А |
2000 |
800 |
650 |
1900 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-600А |
2400 |
850 |
650 |
2000 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-1000А |
2900 |
940 |
780 |
2250 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-1000А-6 |
3500 |
1000 |
800 |
2300 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-2000А-6 |
7500 |
1200 |
1150 |
3300 |
1400 |
750 |
900 |
3,0 |
|
ЭВО-3000А-6 |
13000 |
1600 |
1200 |
3900 |
1100 |
800 |
1900 |
5,0 |
|
ЭВО-100А-В |
2200 |
800 |
650 |
2400 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-300А-В |
2200 |
800 |
650 |
2400 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-600А-В |
2600 |
850 |
650 |
2500 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-1000А-В |
3100 |
1050 |
800 |
2750 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-1000А-6В |
4600 |
1050 |
800 |
2750 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-2000А-6В |
9000 |
1300 |
800 |
2750 |
1200 |
650 |
900 |
4,5 |
|
ЭВО-100Р |
2000 |
850 |
650 |
2000 |
1200 |
600 |
870 |
2,5 |
|
ЭВО-300Р |
2200 |
850 |
650 |
2000 |
1200 |
600 |
870 |
2,5 |
|
ЭВО-600Р |
2400 |
850 |
650 |
2200 |
1200 |
600 |
870 |
3,0 |
|
ЭВО-1000Р |
2900 |
950 |
780 |
2350 |
1200 |
600 |
870 |
3,0 |
|
ЭВО-2000Р-6 |
7500 |
1350 |
1120 |
3300 |
1100 |
800 |
1900 |
3,0 |
|
ЭВО-3000Р-6 |
13000 |
1580 |
1160 |
3850 |
1100 |
800 |
1900 |
5,0 |
|
ЭВО-100Р-В |
2300 |
850 |
650 |
2500 |
1200 |
600 |
870 |
2,5 |
|
ЭВО-300Р-В |
2300 |
850 |
650 |
2500 |
1200 |
600 |
870 |
2,5 |
|
ЭВО-600Р-В |
2600 |
850 |
650 |
2600 |
1200 |
600 |
870 |
3,0 |
|
ЭВО-1000Р-В |
3200 |
950 |
780 |
2800 |
1200 |
600 |
870 |
3,0 |
|
ЭВО-ТОП- 300А-6 |
2600 |
850 |
650 |
2000 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-ТОП- 300А-6В |
3100 |
850 |
650 |
2500 |
1200 |
650 |
900 |
2,5 |
|
ЭВО-ТОП- 600А-6 |
2900 |
850 |
650 |
2000 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-ТОП- 600А-6В |
3400 |
850 |
650 |
2500 |
1200 |
650 |
900 |
3,0 |
|
ЭВО-ТОП- 1000А-6 |
4000 |
1150 |
900 |
2800 |
1100 |
800 |
1900 |
3,0 |
|
ЭВО-ТОП- 1000А-6В |
4600 |
1150 |
900 |
3200 |
1100 |
800 |
1900 |
3,0 |
|
ЭВО-ТОП- 2000А-6 |
7200 |
1320 |
1150 |
3250 |
1100 |
800 |
1900 |
4,5 |
|
ЭВО-ТОП- 2000А-6В |
9000 |
1320 |
1150 |
3750 |
1100 |
800 |
1900 |
4,5 |
Таблица 5 - Общие технические
|
Наименование характеристики |
Значение |
|
Базовая длина экстензометра, мм, не более |
50 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380±38 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
15 |
