Наименование

Обозначение

Количество

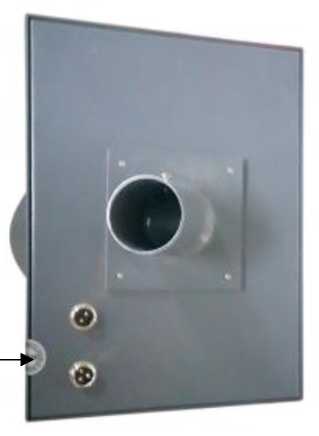

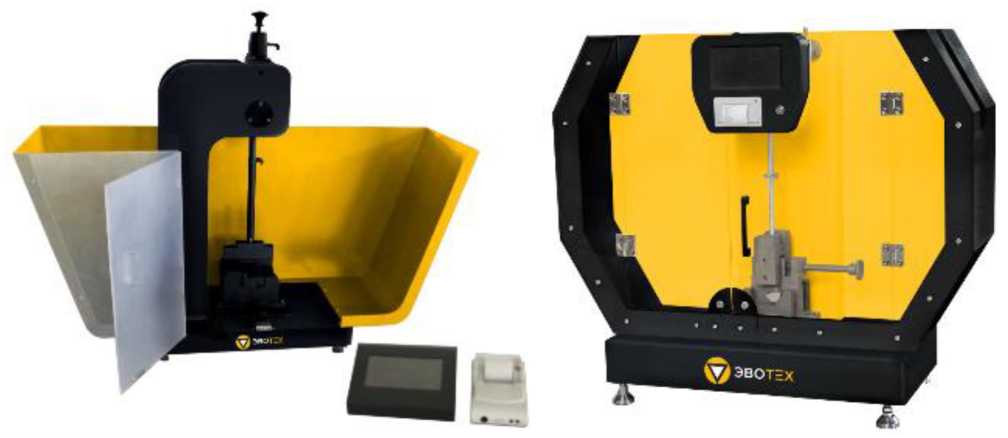

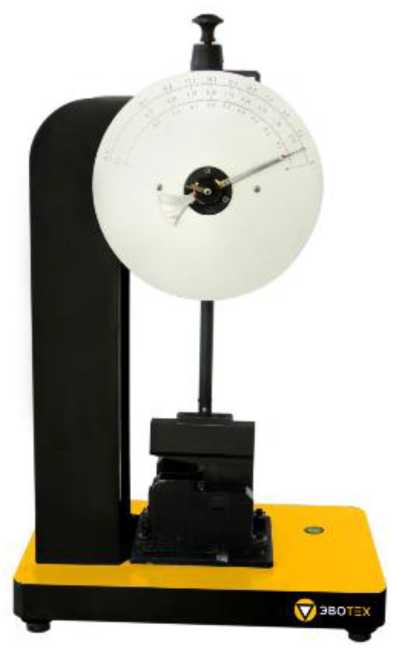

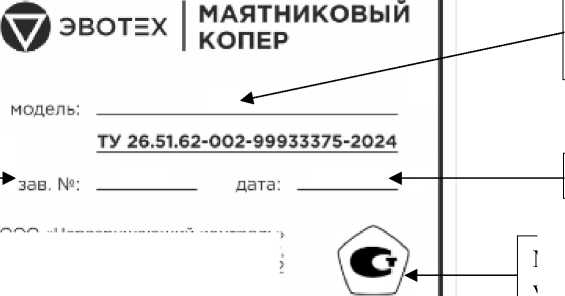

Копер маятниковый

ЭВО-К

1 шт.

Комплект маятников

-

1 комплект*

Комплект принадлежностей

-

1 комплект

Персональный компьютер с программным обеспечением

-

1 шт. **

Сенсорный дисплей

-

1 шт. **

Принтер

-

1 шт. **

Защитное ограждение

-

1 шт. **

Устройство автоматической подачи и центровки образцов

-

1 шт. **

Камера охлаждения

-

1 шт. **

Камера нагрева

-

1 шт. **

Руководство по эксплуатации

РЭ 27.90.11-001-99933375-2024

1 экз.

* Количество маятников в комплекте в зависимости от требований заказчика. ** В зависимости от модификации и требований заказчика.

Наименование характеристики

Значение

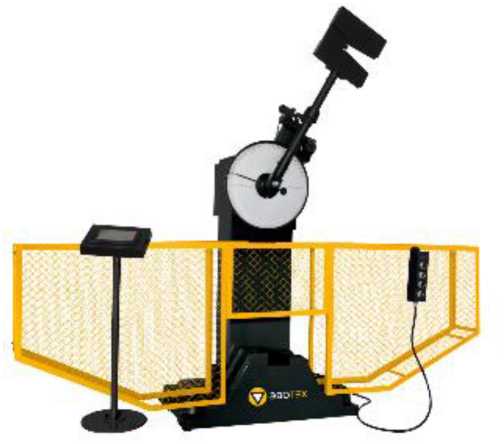

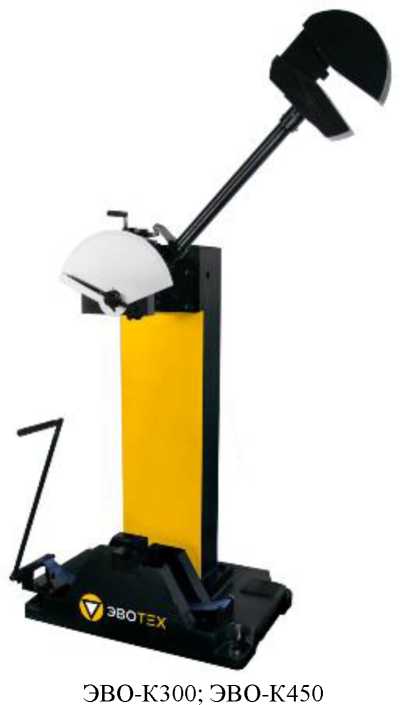

ЭВО-К300; ЭВО-К300П;

ЭВО-К300Д; ЭВО-К300А

ЭВО-К450

Номинальное значение потенциальной энергии маятника, Дж

300

150

450

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерений энергии, Дж

от 30 до 240

от 15 до 120

от 45 до 360

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±3,0

±1,5

±4,5

Скорость движения маятника в момент удара, м/с, не менее

5,2±0,5

5,2±0,5

4,0±0,4

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Наименование характеристики

Значение

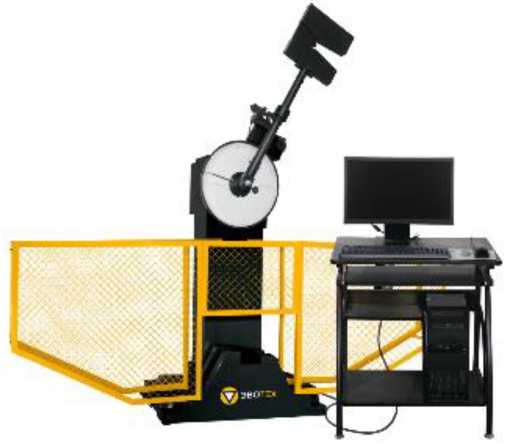

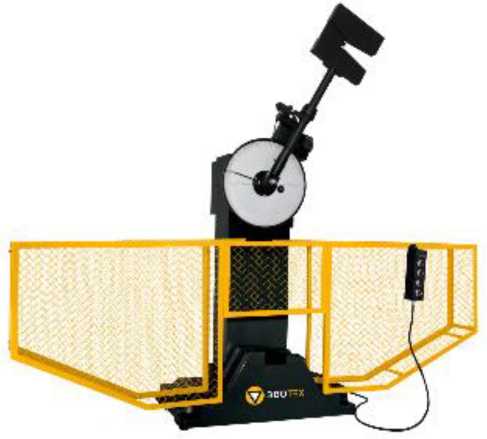

ЭВО-К500П; ЭВО-К500Д;

ЭВО-К500А

Номинальное значение потенциальной энергии маятника, Дж

500

250

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерений энергии, Дж

от 50 до 400

от 25 до 200

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±5,0

±2,5

Скорость движения маятника в момент удара, м/с, не менее

5,4±0,5

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Наименование характеристики

Значение

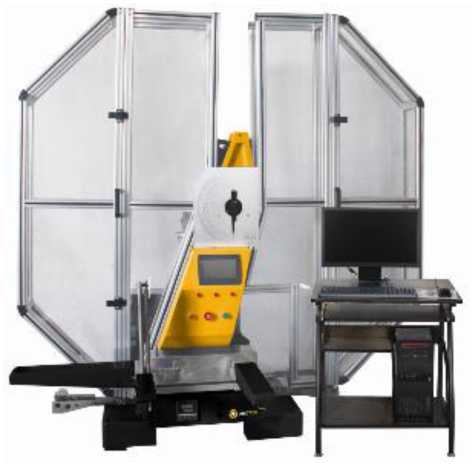

ЭВО-К750Д; ЭВО-К750А

Номинальное значение потенциальной энергии маятника, Дж

150

300

450

600

750

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерений энергии, Дж

от 15

от 30

от 45

от 60

от 75

до 120

до 240

до 360

до 480

до 600

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±1,5

±3,0

±4,5

±6,0

±7,5

Скорость движения маятника в момент удара, м/с, не менее

5,2±0,5

Наименование характеристики

Значение

ЭВО-К750Д; ЭВО-К750А

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Наименование характеристики

Значение

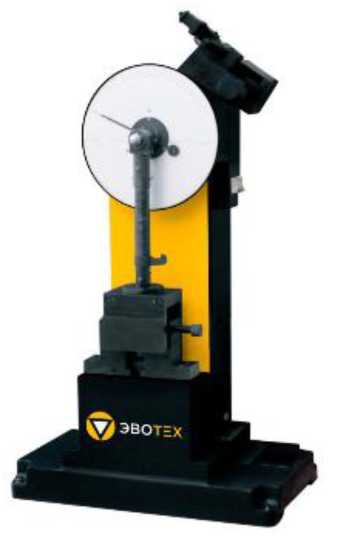

ЭВО-К5; ЭВО-К5Д

ЭВО-К50; ЭВО-К50Д

Номинальное значение потенциальной энергии маятника, ^Дж

1,0

2,0

4,0

5,0

7,5

15,0

25,0

50,0

Допускаемое отклонение запаса потенциальной энергии маятника

от номинального значения, %

±1,0

от

от

от

от

от

от

от

от

Диапазон измерений энергии, Дж

0,10

0,20

0,40

0,50

0,75

1,50

2,50

5,00

до

до

до

до

до

до

до

до

0,80

1,60

3,20

4,00

6,00

12,00

20,00

40,00

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,01

±0,02

±0,04

±0,05

±0,075

±0,15

±0,25

±0,50

Скорость движения маятника в

момент удара, м/с, не менее

2,9±0,05

3,8±0,05

Потеря энергии при свободном качании маятника за половину

полного колебания, %, не более

1,0

0,5

Наименование характеристики

Значение

ЭВО-К50ДИШ

ЭВО-К300ПИ

Метод Шарпи

Метод Изода

Метод Изода

Номинальное значение потенциальной энергии маятника, Дж

25

50

11

22

300

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

±

0,5

Диапазон измерений энергии, Дж

от 2,5 до 20,0

от 5,0 до 40,0

от 1,1 до 8,8

от 2,2 до 17,6

от 30 до

240

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,25

±0,50

±0,11

±0,22

±3,00

Скорость движения маятника в момент удара, м/с, не менее

3,80±0,25

3,50±0,25

3,98±0,50

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Наименование характеристики

Значение

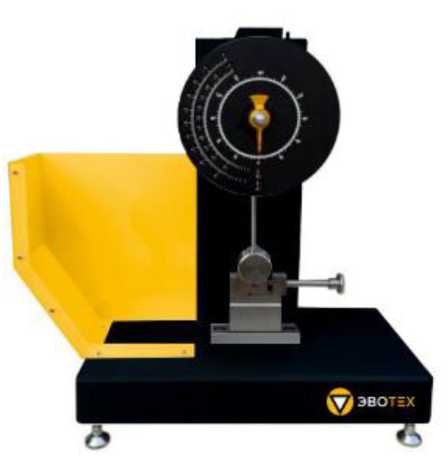

ЭВО-

К5,5И

ЭВО-К5,5ДИ

ЭВО-К22И

ЭВО-К22ДИ

Номинальное значение потенциальной энергии маятника, ^Дж

2,75

5,50

2,75

5,50

11

22

11

22

Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазон измерений энергии, Дж

от

0,275 до 2,2

от

0,55 до 4,4

от

0,275 до 2,2

от

0,55 до 4,4

от

1,1 до

8,8

от

2,2

до

17,6

от

1,1 до 8,8

от

2,2

до

17,6

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,03

±0,06

±0,03

±0,06

±0,11

±0,22

±0,11

±0,22

Скорость движения маятника в момент удара, м/с, не менее

3,50±0,35

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Наименование характеристики

Значение

Разность между расстоянием от оси качания маятника до отметки на середине ножа и расстоянием от оси качания маятника до середины контрольного образца (метод Шарпи), мм, не более

±1,0

Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм, не более

±0,1

Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более

±0,5

Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более

±1,0

Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм, не более

±0,3

Осевой люфт оси качания маятника, мм, натяг не допускается

±0,2

Угол ударной кромки ножа маятника, .

30±1

Радиус ударной кромки ножа, мм:

• - для испытаний по методу Шарпи

• - для испытаний по методу Изода

2,2±0,2*

0,8±0,2

Наименование характеристики

Значение

Радиус торцевой поверхности опор установки образца, мм

ЭВО-К300; ЭВО-К300П; ЭВО-К300Д; ЭВО-К300А; ЭВО-К500П; ЭВО-

К500Д; ЭВО-К500А; ЭВО-К750Д; ЭВО-К750А

1,2±0,2

ЭВО-К450

0,7±0,2

ЭВО-К5; ЭВО-К5Д; ЭВО-К50; ЭВО-К50Д; ЭВО-К50ДИШ (метод

Шарпи)

1,0±0,2

ЭВО-К300ПИ; ЭВО-К50ДИШ (метод Изода); ЭВО-К5,5И; ЭВО-

К5,5ДИ; ЭВО-К22И; ЭВО-К22ДИ

0,2±0,1

Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более

0,995^L±0,005^L**

Габаритные размеры (длина^ширина^высота), мм, не более

ЭВО-К300; ЭВО-К300П; ЭВО-К300Д; ЭВО-К300А

2150x650x1400

ЭВО-К500П; ЭВО-К500Д; ЭВО-К500А

2250x650x1500

ЭВО-К450

1300x650x1400

ЭВО-К750Д; ЭВО-К750А

2250x850x2200

ЭВО-К5; ЭВО-К5Д; ЭВО-К50; ЭВО-К50Д; ЭВО-К50ДИШ

1100x400x800

ЭВО-К300ПИ

1300x600x1400

ЭВО-К5,5И; ЭВО-К5,5ДИ; ЭВО-К22И; ЭВО-К22ДИ

750x700x850

Масса, кг, не более

ЭВО-К300; ЭВО-К300П; ЭВО-К300Д; ЭВО-К300А; ЭВО-К450; ЭВО-К300ПИ

450

ЭВО-К500П; ЭВО-К500Д; ЭВО-К500А

550

ЭВО-К750Д; ЭВО-К750А

900

ЭВО-К5; ЭВО-К5Д; ЭВО-К50; ЭВО-К50Д; ЭВО-К50ДИШ

150

ЭВО-К5,5И; ЭВО-К5,5ДИ; ЭВО-К22И; ЭВО-К22ДИ

110

Параметры электрического питания:

- напряжение переменного тока, В

ЭВО-К300; ЭВО-К300П; ЭВО-К300Д; ЭВО-К300А; ЭВО-К300ПИ;

ЭВО-К500П; ЭВО-К500Д; ЭВО-К500А; ЭВО-К450; ЭВО-К750Д; ЭВО-К750А

380±38

- ЭВО-К5; ЭВО-К5Д; ЭВО-К50; ЭВО-К50Д; ЭВО-К50ДИШ; ЭВО-К5,5И; ЭВО-К5,5ДИ; ЭВО-К22И; ЭВО-К22ДИ

220±22

- частота переменного тока, Гц

50±1

Потребляемая мощность, Вт, не более

ЭВО-К300; ЭВО-К300П; ЭВО-К300Д; ЭВО-К300А; ЭВО-К300ПИ

400

ЭВО-К500П; ЭВО-К500Д; ЭВО-К500А

700

ЭВО-К450

250

ЭВО-К750Д; ЭВО-К750А

ЭВО-К5; ЭВО-К5Д; ЭВО-К50; ЭВО-К50Д; ЭВО-К50ДИШ; ЭВО-К5,5И;

1500

ЭВО-К5,5ДИ; ЭВО-К22И; ЭВО-К22ДИ

200

Средняя наработка на отказ, ч, не менее

30000

Средний срок службы, лет, не менее

10

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %, не более

80
