Номер по Госреестру СИ: 94535-25
94535-25 Машины испытательные универсальные электромеханические
(ЭВО-М)
Назначение средства измерений:
Машины испытательные универсальные электромеханические ЭВО-М
(далее по тексту - машины) предназначены для измерений значений силы (нагрузки) и перемещения подвижной траверсы при проведении механических испытаний образцов и изделий на растяжение, сжатие и изгиб в режиме статического нагружения.
Внешний вид.

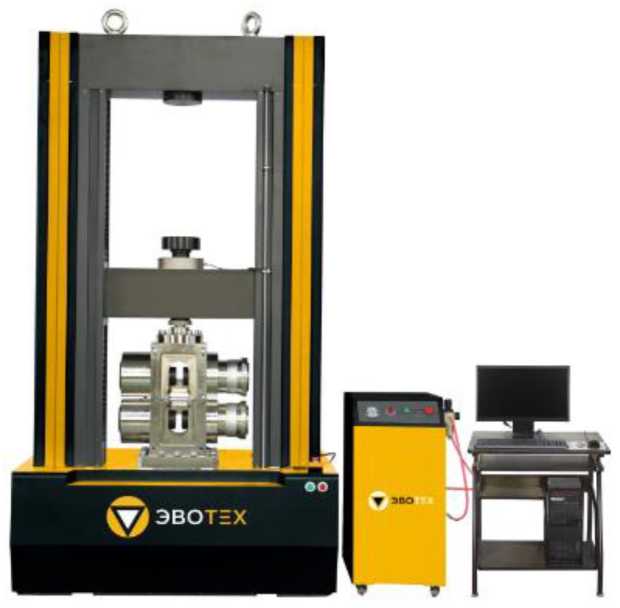

Машины испытательные универсальные электромеханические
Рисунок № 1
Внешний вид.

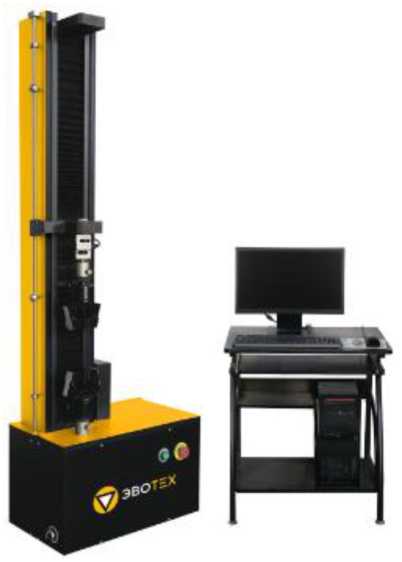

Машины испытательные универсальные электромеханические
Рисунок № 2
Внешний вид.

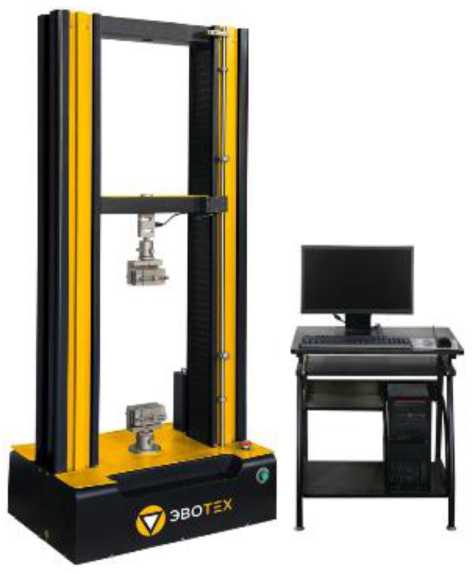

Машины испытательные универсальные электромеханические
Рисунок № 3
Внешний вид.

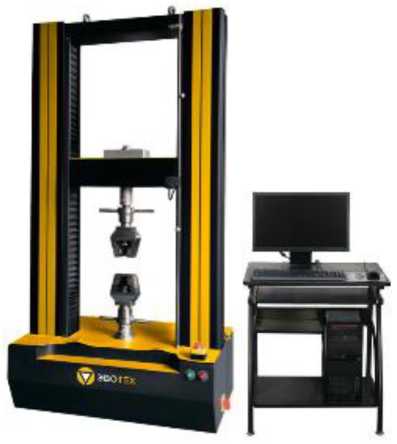

Машины испытательные универсальные электромеханические
Рисунок № 4
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 5
Общие сведения
Дата публикации - 04.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196323
ID в реестре СИ - 1423136
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭВО-М300, ЭВО-М100, ЭВО-М10-В,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины испытательные универсальные электромеханические (ЭВО-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93512-24 17.10.2029 |
Копры маятниковые, ЭВО-К Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94535-25 04.02.2030 |
Машины испытательные универсальные электромеханические, ЭВО-М Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94748-25 26.02.2030 |
Машины испытательные универсальные гидравлические, ЭВО Общество с ограниченной ответственностью "Неразрушающий контроль" (ООО "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Машины испытательные универсальные электромеханические (ЭВО-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Машины испытательные универсальные электромеханические (ЭВО-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение позволяет:
-
- визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее;
-
- строить графики испытаний в режиме реального времени;
-
- редактировать параметры графиков испытания;
-
- управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
-
- математически обрабатывать данные;
-
- переводить данные в различные форматы;
-
- автоматически сохранять результаты группы образцов испытаний;
-
- печатать результаты испытаний;
-
- экспортировать результаты испытаний;
-
- автоматически рассчитывать механические характеристики образцов по выбранной методике;
-
- автоматически отключать работу при превышении максимально допустимой нагрузки.
Влияние программного обеспечения на метрологические характеристики машин учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эво-Тест |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Проведение испытаний» 27.90.11-001-99933377-2024 РЭ и в разделе 6 «Проведение испытаний» руководства по эксплуатации 27.90.11-001-99933376-2024 РЭ.руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.62-003-99933375-2024 «Машины испытательные универсальные
электромеханические ЭВО-М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Неразрушающий контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)
ИНН 6672224468
Юридический адрес: 620091, Свердловская обл., г.о. г. Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Изготовитель
Общество с ограниченной ответственностью «Неразрушающий контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)ИНН 6672224468
Адрес: 620091, Свердловская обл., г.о. г. Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью «Неразрушающий контроль» (ООО «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ»)ИНН 6672224468
Юридический адрес: 620091, Свердловская обл., г.о. г. Екатеринбург, г. Екатеринбург, ул. Фронтовых бригад, стр. 29, оф. 2
Телефон: +7 (343) 227-33-37
E-mail: info@ncontrol.ru
Web-сайт: www.ncontrol.ru
Принцип действия машин основан на преобразовании электрической энергии сервоприводом в механическую энергию линейного перемещения подвижной траверсы при проведении механических испытаний образцов и изделий при одновременном измерении значения приложенной силы. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Нагрузка формируется посредством перемещения подвижной траверсы c помощью сервопривода и шарико-винтовой пары. Перемещение подвижной траверсы измеряется преобразователем линейных перемещений. Измеряемые параметры фиксируются и обрабатываются персональным компьютером (ПК) и выводятся на экран монитора.
Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовые пары, неподвижной и подвижной траверсы, датчика силоизмерительного, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного и активного захватов, блока конечных аварийных выключателей, сервопривода и микропроцессорной системы управления, устройства ввода-вывода.
К данному типу средств измерений относятся машины торговой марки «ЭВОТЕХ».
Машины выпускаются в следующих моделях: ЭВО-М01-1; ЭВО-М01-1В; ЭВО-М02-1; ЭВО-М02-1В; ЭВО-М05-1; ЭВО-М05-1В; ЭВО-М1-1; ЭВО-М1-1В; ЭВО-М2-1; ЭВО-М2-1В; ЭВО-М5-1; ЭВО-М5-1В; ЭВО-М5;
ЭВО-М20; ЭВО-М20-В; ЭВО-М30; ЭВО-М30-В; ЭВО-М50; ЭВО-М50-В; ЭВО-М100; ЭВО-М100-В; ЭВО-М400-В; ЭВО-М30-Ш;
ЭВО-М400-Ш; ЭВО-М600-Ш; ЭВО-М5-ВШ; ЭВО-М10-ВШ; ЭВО-М20-ВШ; ЭВО-М30-ВШ; ЭВО-М50-ВШ; ЭВО-М100-ВШ; ЭВО-М200-ВШ; ЭВО-М300-ВШ; ЭВО-М400-ВШ; ЭВО-М600-ВШ, которые отличаются метрологическими и техническими характеристиками.
Структура условного обозначения машин имеет следующий вид: ЭВО-МА-CDE,
где ЭВО-М - обозначение типа машин;
ЭВО-М5-В; ЭВО-М10; ЭВО-М10-В;
ЭВО-М200;
ЭВО-М600;
ЭВО-М50-Ш;
ЭВО-М200-В;
ЭВО-М600-В;
ЭВО-М300;
ЭВО-М5-Ш;
ЭВО-М100-Ш;
ЭВО-М300-В;
ЭВО-М10-Ш;
ЭВО-М200-Ш;
ЭВО-М400;
ЭВО-М20-Ш; ЭВО-М300-Ш;
А - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), кН;
C - цифровой индекс, обозначающий количество силовых колон (без обозначения -двухколонное исполнение, 1 - одноколонное исполнение);
D - буквенный индекс обозначающий увеличенную высоту машины (без обозначения -стандартная высота машины, В - увеличенная высота машины);
E - буквенный индекс, обозначающий увеличенную ширину машины (без обозначения -стандартная ширина машины, Ш - увеличенная ширина машины).
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Машины могут быть укомплектованы экстензометрами YYU-10/50 и (или) DYU-800, дополнительными датчиками силы, термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий.
Количество датчиков силы (нагрузки) и электронных экстензометров (далее - экстензометры) зависит от комплекта поставки.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины.
представлены на рисунке 1. Общий вид места нанесения
Фотографии общего вида машин маркировочной таблички с обозначением утверждения типа представлен на рисунке 2.
заводского номера и знака
ЭВО-М01-1; ЭВО-М01-1В; ЭВО-М02-1;
ЭВО-М02-1В; ЭВО-М05-1; ЭВО-М05-1В; ЭВО-М1-1; ЭВО-М1-1В; ЭВО-М2-1; ЭВО-М2-1В; ЭВО-М5-1; ЭВО-М5-1В
ЭВО-М5; ЭВО-М5-В; ЭВО-М5-Ш; ЭВО-М5-ВШ; ЭВО-М10; ЭВО-М10-В; ЭВО-М10-Ш; ЭВО-М10-ВШ; ЭВО-М20;
ЭВО-М20-В; ЭВО-М20-Ш; ЭВО-М20-ВШ; ЭВО-М30; ЭВО-М30-В; ЭВО-М30-Ш; ЭВО-М30-ВШ; ЭВО-М50; ЭВО-М50-В;
ЭВО-М50-Ш; ЭВО-М50-ВШ
Рисунок 1 - Общий вид машин (лист 1 из 2)
ЭВО-М400; ЭВО-М400-В; ЭВО-М400-Ш;
ЭВО-М400-ВШ; ЭВО-М600; ЭВО-М600-В; ЭВО-М600-Ш; ЭВО-М600-ВШ
ЭВО-М100; ЭВО-М100-В;
ЭВО-М100-Ш; ЭВО-М100-ВШ;
ЭВО-М200; ЭВО-М200-В;
ЭВО-М200-Ш; ЭВО-М200-ВШ;
ЭВО-М300; ЭВО-М300-В;
ЭВО-М300-Ш; ЭВО-М300-ВШ

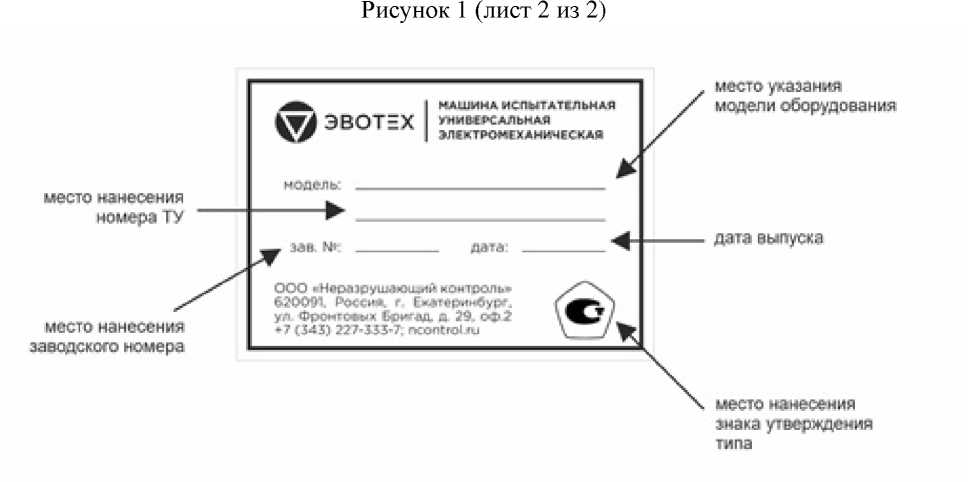

Рисунок 2 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера и знака утверждения типа
Таблица 6 - Комплектность
|

Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная электромеханическая* |
ЭВО-М |
1 шт. |
|
Основной датчик силы (нагрузки) |
- |
1 шт. |
|
Дополнительный датчик силы (нагрузки) |
- |
1 шт.** |
|
Пульт ручного управления |
- |
1 шт.** |
|
Приспособления для захватов* |
- |
1 комплект* |
|
Электронный экстензометр |
YYU-10/50 |
1 шт.** |
|
Электронный экстензометр |
DYU-800 |
1 шт.** |
|
Термокриокамера |
- |
1 шт.** |
|
Высокотемпературная печь |
- |
1 шт.** |
|
Вакуумная камера |
- |
1 шт.** |
|
Приспособления для испытаний образцов материалов и изделий |
- |
1 комплект** |
|
Комплект принадлежностей |
- |
1 комплект |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Принтер |
- |
1 шт. *** |
|
Руководство по эксплуатации**** |
или
|
1 экз. |
|
* Модель в соответствии с заказом. ** Опционально, в соответствии с требованиями заказчика. *** В зависимости от модели и требований заказчика. **** В зависимости от модели. | ||
Таблица 2 -
|
Модель |
Диапазон измерений силы (нагрузки) основного датчика, кН |
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН |
Диапазон измерений перемещения подвижной траверсы, мм, не менее |
Диапазон скорости перемещения подвижной траверсы, мм/мин |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М01-1 |
от 0,0004 до 0,1 |
- |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М01-1В |
от 0,0004 до 0,1 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М02-1 |
от 0,0008 до 0,2 |
0,1 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М02-1В |
от 0,0008 до 0,2 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М05-1 |
от 0,002 до 0,5 |
0,1; 0,2 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М05-1В |
от 0,002 до 0,5 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М1-1 |
от 0,004 до 1 |
0,1; 0,2; 0,5 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М1-1В |
от 0,004 до 1 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М2-1 |
от 0,008 до 2 |
0,1; 0,2; 0,5; 1,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М2-1В |
от 0,008 до 2 |
от 0 до 1500 |
от 0,005 до 500 |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М5-1 |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М5-1В |
от 0,02 до 5 |
от 0 до 1500 |
от 0,005 до 500 | |
|
ЭВО-М5 |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М5-В |
от 0,02 до 5 |
от 0 до 1200 |
от 0,005 до 500 | |
|
ЭВО-М10 |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М10-В |
от 0,04 до 10 |
от 0 до 1200 |
от 0,005 до 500 | |
|
ЭВО-М20 |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М20-В |
от 0,08 до 20 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М30 |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М30-В |
от 0,12 до 30 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М50 |
от 0,1 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М50-В |
от 0,1 до 50 |
от 0 до 1110 |
от 0,005 до 500 | |
|
ЭВО-М100 |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 690 |
от 0,005 до 500 |
|
ЭВО-М100-В |
от 0,4 до 100 |
от 0 до 1190 |
от 0,005 до 500 | |
|
ЭВО-М200 |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М200-В |
от 0,8 до 200 |
от 0 до 920 |
от 0,005 до 500 | |
|
ЭВО-М300 |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М300-В |
от 1,2 до 300 |
от 0 до 920 |
от 0,005 до 500 | |
|
ЭВО-М400 |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 650 |
от 0,005 до 250 |
|
ЭВО-М400-В |
от 1,6 до 400 |
от 0 до 1150 |
от 0,005 до 250 | |
|
ЭВО-М600 |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 850 |
от 0,005 до 250 |
|
ЭВО-М600-В |
от 2,4 до 600 |
от 0 до 1350 |
от 0,005 до 250 | |
|
ЭВО-М5-Ш |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М10-Ш |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 700 |
от 0,005 до 500 |
|
ЭВО-М20-Ш |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М30-Ш |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М50-Ш |
от 0,2 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 610 |
от 0,005 до 500 |
|
ЭВО-М100- Ш |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 690 |
от 0,005 до 500 |
|
ЭВО-М200- Ш |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 420 |
от 0,005 до 500 |
|
ЭВО-М300- Ш |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 420 |
от 0,005 до 500 |
|
1 |
2 |
3 |
4 |
5 |
|
ЭВО-М400- Ш |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 650 |
от 0,005 до 250 |
|
ЭВО-М600- Ш |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 850 |
от 0,005 до 250 |
|
ЭВО-М5-ВШ |
от 0,02 до 5 |
0,1; 0,2; 0,5; 1,0; 2,0 |
от 0 до 1200 |
от 0,005 до 500 |
|
ЭВО-М10- ВШ |
от 0,04 до 10 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0 |
от 0 до 1200 |
от 0,005 до 500 |
|
ЭВО-М20- ВШ |
от 0,08 до 20 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М30- ВШ |
от 0,12 до 30 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М50- ВШ |
от 0,2 до 50 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0 |
от 0 до 1110 |
от 0,005 до 500 |
|
ЭВО-М100- ВШ |
от 0,4 до 100 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0 |
от 0 до 1190 |
от 0,005 до 500 |
|
ЭВО-М200- ВШ |
от 0,8 до 200 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0 |
от 0 до 920 |
от 0,005 до 500 |
|
ЭВО-М300- ВШ |
от 1,2 до 300 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0 |
от 0 до 920 |
от 0,005 до 500 |
|
ЭВО-М400- ВШ |
от 1,6 до 400 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0 |
от 0 до 1150 |
от 0,005 до 250 |
|
ЭВО-М600- ВШ |
от 2,4 до 600 |
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0; 100,0; 200,0; 300,0; 400,0 |
от 0 до 1350 |
от 0,005 до 250 |
Таблица 3 - Общие
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±0,5 |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков |
0,4 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне от 0 до 1 мм включ., мм |
±0,010 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 1 до 5 мм включ., мм |
±0,025 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 5 до 10 мм включ., мм |
±0,050 |
|
Продолжение таблицы 3 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в поддиапазоне св. 10 мм до верхнего предела перемещения, % |
±0,5 |
|
Диапазон измерений длины в режиме растяжения, мм
|
от 0,1 до 10 от 10 до 810 |
|
Пределы допускаемой абсолютной погрешности измерений длины для экстензометра YYU-10/50 в диапазоне от 0,1 до 1 мм включ., мм |
±0,005 |
|
Пределы допускаемой относительной погрешности измерений длины, %:
|
±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности скорости перемещения подвижной траверсы в диапазоне скорости перемещения от 0,005 до 0,5 мм\мин включ., мм/мин |
±0,005 |
|
Пределы допускаемой относительной погрешности скорости перемещения подвижной траверсы в диапазоне скорости перемещения св. 0,5 до 500 мм\мин включ., % |
±0,2 |
Таблица 4 - Основные технические
|
Модель |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Параметры электрического питания |
Потребляемая мощность, кВт | |||
|
ширина |
глубина |
высота |
Напряжение переменного тока, В |
Частота переменного тока, Гц | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ЭВО-М01-1 |
250 |
630 |
340 |
1770 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М01-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М02-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М02-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М05-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М05-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М1-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М1-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М2-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М2-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5-1 |
250 |
630 |
340 |
1730 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5-1В |
250 |
630 |
340 |
2530 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М5 |
230 |
715 |
500 |
1680 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М5-В |
300 |
715 |
500 |
2180 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М10 |
230 |
715 |
500 |
1680 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М10-В |
300 |
715 |
500 |
2180 |
220±22 |
50±1 |
0,50 |
|
ЭВО-М20 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М20-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М30 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
0,75 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ЭВО-М30-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
0,75 |
|
ЭВО-М50 |
350 |
820 |
620 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-В |
420 |
820 |
620 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100 |
1000 |
1070 |
790 |
2240 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М100-В |
1100 |
1070 |
790 |
2680 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200 |
1000 |
1070 |
920 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М200-В |
1100 |
1070 |
920 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М300 |
1000 |
1070 |
920 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М300-В |
1200 |
1070 |
920 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400 |
4400 |
1600 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400-В |
5000 |
1600 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600 |
4400 |
1600 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-В |
5000 |
1600 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М5-Ш |
300 |
1215 |
700 |
1680 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М10-Ш |
300 |
1215 |
700 |
1680 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М20-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М30-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-Ш |
420 |
1320 |
820 |
1880 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100-Ш |
1100 |
1570 |
970 |
2180 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200-Ш |
1100 |
1570 |
970 |
2550 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М300-Ш |
1200 |
1570 |
1120 |
2550 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400-Ш |
5000 |
2100 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-Ш |
5000 |
2100 |
1200 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М5-ВШ |
400 |
1215 |
700 |
2180 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М10-ВШ |
400 |
1215 |
700 |
2180 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М20-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М30-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М50-ВШ |
520 |
1320 |
820 |
2380 |
220±22 |
50±1 |
1,00 |
|
ЭВО-М100-ВШ |
1300 |
1570 |
970 |
2680 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М200-ВШ |
1300 |
1570 |
970 |
3050 |
380±38 |
50±1 |
2,00 |
|
ЭВО-М300-ВШ |
1400 |
1570 |
1120 |
3050 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М400-ВШ |
5500 |
2100 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
|
ЭВО-М600-ВШ |
5500 |
2100 |
1200 |
3600 |
380±38 |
50±1 |
5,00 |
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +35 80 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
10 |
