Номер по Госреестру СИ: 94746-25
94746-25 Трансформаторы измерительные комбинированные
(KOTEF 126)
Назначение средства измерений:
Трансформаторы измерительные комбинированные KOTEF
126 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 1
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 2
Общие сведения
Дата публикации - 26.02.2025
Срок свидетельства -
Номер записи - 196540
ID в реестре СИ - 1423816
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KOTEF 126,
Производитель
Изготовитель - AREVA T&D Messwandler GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы измерительные комбинированные (KOTEF 126)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AREVA T&D Messwandler GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90249-23 |
Трансформаторы напряжения, OTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
90868-23 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94744-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94746-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Трансформаторы измерительные комбинированные (KOTEF 126)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 6 | 6 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы измерительные комбинированные (KOTEF 126)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» документа «Трансформатор измерительный комбинированный KOTEF 126. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»; Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательAREVA T&D Messwandler GmbH, Германия
Адрес: Bauernallee 27 D-19288 Ludwigslust, Germany
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструктивно трансформаторы представляет собой трансформатор тока и трансформатор напряжения, изготовленные в едином корпусе.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные.
Первичная обмотка и сердечник с вторичными обмотками трансформатора напряжения находятся в алюминиевом баке у основания. Обмотки выполнены с бумажно-масляной изоляцией. Трансформатор напряжения имеет две вторичных обмотки.
Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем. Внутри фланца располагаются обмотки трансформатора тока. Трансформатор тока имеет пять вторичных обмоток.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы измерительные комбинированные KOTEF 126 с заводскими номерами 475004, 475022, 475023, 475031, 475032, 477034.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки
от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.

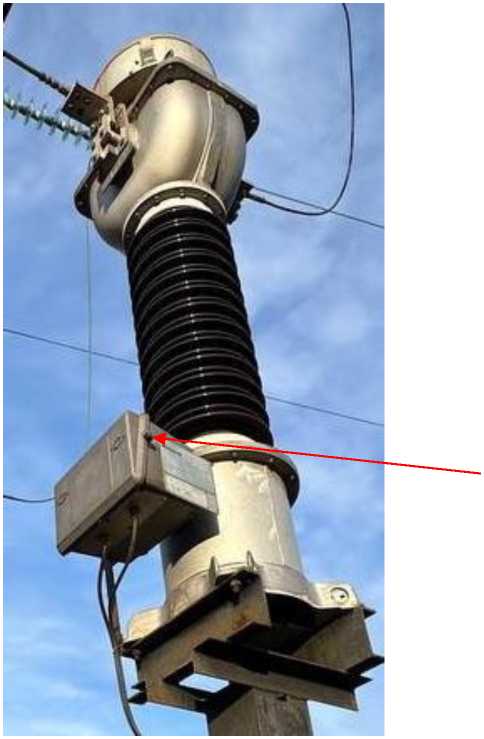

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)
а - n
MJiK 600443' (ГОСТ 7746> _(ГОСТ 1983)
'ориэонтальнап AREVA T&D
ба
Рисунок 2 - Обозначение места нанесения заводского номера (В)
|
А ВА |
5 ' 50 |
|
Кл |
02 5 |
|
PS5 | |
|
в“ |
ZlSl ■ 1S2 |
|
в | |
|
ВА | |
|
Кл ВА |
’ерм |
|
5 ^05 |
600 ^60 ЮР “ |
5 60 10Р |
|
FS 5 ' |
20 1 |
__ 20 |
|
psi .2S2 |
jSl • 3S2 |
-452 |
'раиспортировка а fopwiOHTanbHOM поло; паспортная таблима расположена сверху
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки U1ном, кВ |
110/^3 |
|
Номинальные напряжения вторичных обмоток U2ном, В | |
|
- основной |
100/V3 |
|
- дополнительной |
100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 | |
|
- основной |
0,2 |
|
- дополнительной для заводских номеров 475004, 475022, 475023, 475031, | |
|
475032 |
3P |
|
- дополнительной для заводского номера 477034 |
6P |
|
Номинальные мощности вторичных обмоток, В •А | |
|
- основной |
100 |
|
- дополнительной для заводских номеров 475004, 475022, 475023, 475031, | |
|
475032 |
1000 |
|
- дополнительной для заводского номера 477034 |
800 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р/10Р |
|
Номинальная вторичная нагрузка, В • А | |
|
- для заводских номеров 475004, 475022, 475023, 475031, 475032 |
50/50/60/60/60 |
|
- дополнительной для заводского номера 477034 |
30/20/30/20/20 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
