Номер по Госреестру СИ: 94744-25
94744-25 Трансформаторы измерительные комбинированные
(KOTEF 126)
Назначение средства измерений:
Трансформаторы измерительные комбинированные KOTEF
126 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 1
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 2
Общие сведения
Дата публикации - 27.02.2025
Срок свидетельства -
Номер записи - 196538
ID в реестре СИ - 1423814
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KOTEF 126,
Производитель
Изготовитель - AREVA T&D Messwandler GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы измерительные комбинированные (KOTEF 126)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AREVA T&D Messwandler GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90249-23 |
Трансформаторы напряжения, OTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
90868-23 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94744-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
94746-25 |
Трансформаторы измерительные комбинированные, KOTEF 126 AREVA T&D Messwandler GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы измерительные комбинированные (KOTEF 126)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 33 | 33 | 33 | 0 | 0 | 33 | 33 | 0 |
Стоимость поверки Трансформаторы измерительные комбинированные (KOTEF 126)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» документа «Трансформатор измерительный комбинированный KOTEF 126. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»; Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки;
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательAREVA T&D Messwandler GmbH, Германия
Адрес: Bauernallee 27 D-19288 Ludwigslust, Germany
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструктивно трансформаторы представляет собой трансформатор тока и трансформатор напряжения, изготовленные в едином корпусе.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные.
Первичная обмотка и сердечник с вторичными обмотками трансформатора напряжения находятся в алюминиевом баке у основания. Обмотки выполнены с бумажно-масляной изоляцией. Трансформатор напряжения имеет две вторичных обмотки.
Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем. Внутри фланца располагаются обмотки трансформатора тока. Трансформатор тока имеет пять вторичных обмоток.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы измерительные комбинированные KOTEF 126 с серийными номерами 474997, 474998, 474999, 475000, 475001, 475002, 475003, 475005, 475006, 475007, 475008, 475009, 475010, 475011, 475012, 475013, 475014, 475015, 475016, 475017, 475018, 475019, 475020, 475021, 475024, 475025, 475026, 475027, 475028, 475029, 475033, 475034, 475035.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки
от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.
А

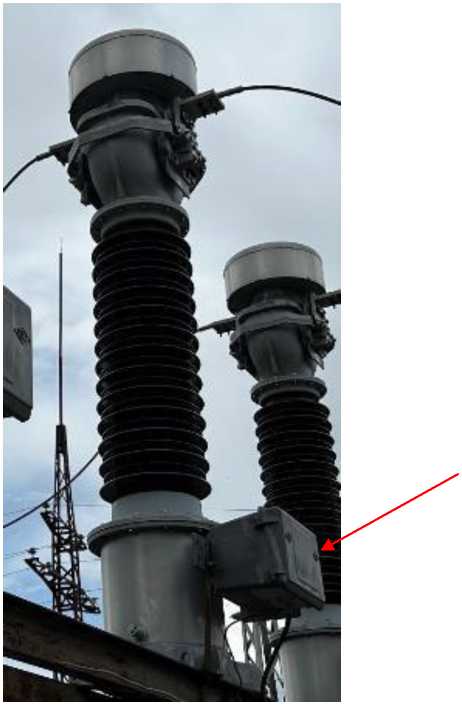

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

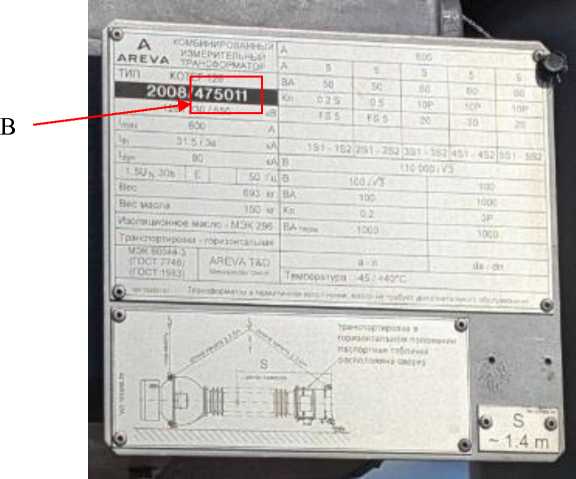

Рисунок 2 - Обозначение места нанесения заводского номера (В)
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки U1ном, кВ |
110/^3 |
|
Номинальные напряжения вторичных обмоток U2ном, В | |
|
- основной |
100/V3 |
|
- дополнительной |
100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 | |
|
- основной |
0,2 |
|
- дополнительной |
3P |
|
Номинальные мощности вторичных обмоток, В •А | |
|
- основной |
100 |
|
- дополнительной |
1000 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р/10Р |
|
Номинальная вторичная нагрузка, В • А |
50/50/60/60/60 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
