Номер по Госреестру СИ: 90868-23
90868-23 Трансформаторы измерительные комбинированные
(KOTEF 126)
Назначение средства измерений:
Трансформаторы измерительные комбинированные KOTEF 126 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 1
Внешний вид.
Трансформаторы измерительные комбинированные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор измерительный комбинированный KOTEF 126. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательAREVA T&D Messwandler GmbH, Германия
Адрес: Bauernallee 27 D-19288 Ludwigslust, Germany
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
AREVA T&D Messwandler GmbH, ГерманияАдрес: Bauernallee 27 D-19288 Ludwigslust, Germany
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструктивно трансформаторы представляет собой трансформатор тока и трансформатор напряжения, изготовленные в едином корпусе.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные.
Первичная обмотка и сердечник с вторичными обмотками трансформатора напряжения находятся в алюминиевом баке у основания. Обмотки выполнены с бумажно-масляной изоляцией. Трансформатор напряжения имеет две вторичных обмотки.
Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем. Внутри фланца располагаются обмотки трансформатора тока. Трансформатор тока имеет пять вторичных обмоток.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы измерительные комбинированные KOTEF 126 с заводскими номерами 2008/475147, 2008/475149, 2008/475151.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.
А

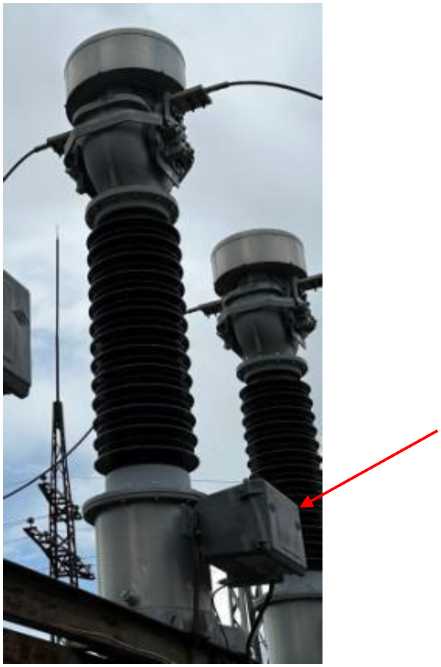

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

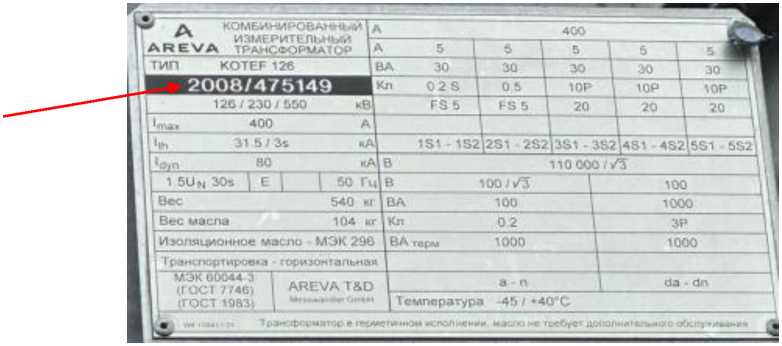

Рисунок 2 - Обозначение места нанесения заводского номера (В)
Лист № 3 Всего листов 4Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
Номинальные напряжения вторичных обмоток и2ном, В - основной |
100/V3 |
- дополнительной |
100 |
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной |
0,2 |
- дополнительной |
3P |
Номинальные мощности вторичных обмоток, В •А - основной |
100 |
- дополнительной |
1000 |
Номинальный первичный ток 11ном, А |
400 |
Номинальный вторичный ток Ином, А |
5 |
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S/0,5 |
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р/10Р |
Номинальная вторичная нагрузка, В^А |
30/30/30/30/30 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
