Номер по Госреестру СИ: 94612-25
94612-25 Измерители уровня трехфункциональные
(ПРАМЕР-РТ)
Назначение средства измерений:
Измерители уровня трехфункциональные ПРАМЕР-РТ (далее - уровнемеры) предназначены для измерений уровня жидкости, уровня границы раздела жидкостей и температуры.

Внешний вид.

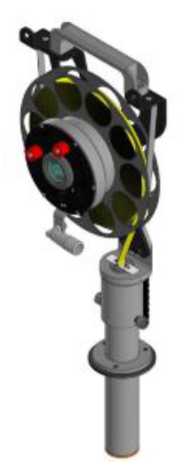

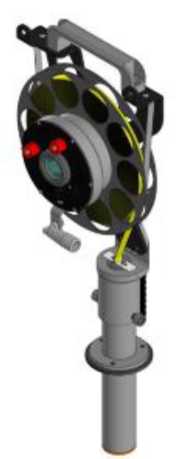

Измерители уровня трехфункциональные
Рисунок № 1

Внешний вид.

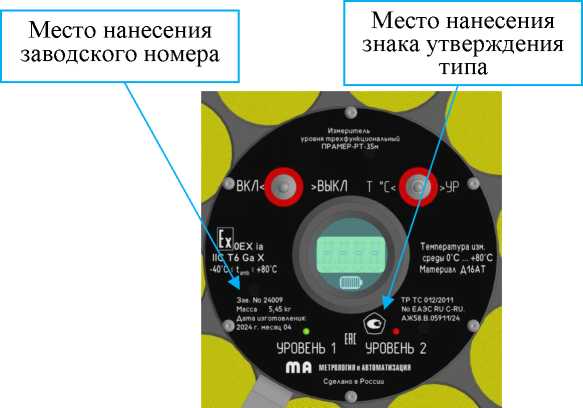

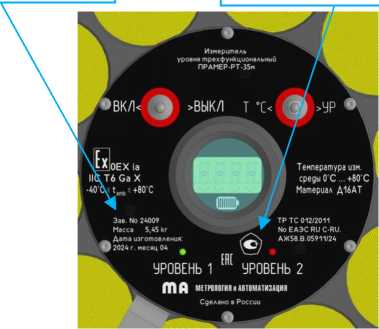

Измерители уровня трехфункциональные
Рисунок № 2
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции обработки информации от датчиков зонда, отображения на дисплее измеренных значений температуры, формирования звуковых сигналов. ПО загружается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
и.ОХХ* |
|
Цифровой идентификатор ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Изготовитель
Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)ИНН 6330013048
Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5А
Адрес места осуществления деятельности: 446200, Самарская обл.,
г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Уровнемеры состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, покрытая фторполимером (пластиком), блока электроники с элементами питания, который смонтирован в центре катушки, и зонда, подвешенного на конце измерительной ленты. На лицевой поверхности блока электроники расположены: ЖК-дисплей, светодиоды, звуковой излучатель и органы управления: выключатель питания, переключатель режимов работы уровнемера. Внутри измерительной ленты расположены изолированные проводники для питания и передачи сигналов между датчиками, расположенными внутри зонда, и блоком электроники.
Наружная поверхность ленты обладает достаточной проводимостью, что предотвращает накопление электростатического заряда. Конструкция уровнемеров обеспечивает возможность заземления.
Измерительная лента наматывается на катушку с помощью рукоятки на лицевой поверхности катушки. С противоположной стороны находится винт стопорного тормоза, исключающий самопроизвольное разматывание катушки в процессе считывания показаний прибора. В верхней части пенала зонда опционально устанавливается механизм торможения и очистки ленты, который выключается при опускании зонда и включается при подъеме. Этот механизм обеспечивает очистку поверхности ленты и торможение ленты при её самопроизвольном разматывании.
Принцип действия уровнемеров при измерении уровня жидкости и границы раздела жидкостей основан на автоматической генерации звуковой волны в ультразвуковом диапазоне при погружении в измеряемую жидкость, и на дискретном контроле электропроводности измеряемой жидкости. При соприкосновении зонда с измеряемой жидкостью блоком электроники выдаются световой и звуковой сигналы. Вид сигналов (прерывистый/непрерывный) зависит от электропроводности измеряемой жидкости.
Принцип действия уровнемеров при измерении температуры основан на зависимости силы тока, протекающего через датчик, от температуры. Измеренное значение температуры отображается на ЖК-дисплее уровнемера.
Уровнемеры изготавливаются в двух модификациях, которые отличаются длиной измерительной ленты.
Структура условного обозначения уровнемеров:
ХХ
ПРАМЕР-РТ-
Модификация: 15м - длина измерительной ленты 15 м; 35м - длина измерительной ленты 35 м.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.

Рисунок 1 - Общий вид уровнемеров и маркировочной таблички
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости и уровня границы раздела жидкостей, м:
|
от 0,01 до 15 от 0,01 до 35 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости, уровня границы раздела жидкостей, мм:
|
±3 ±[0,30+0,15^(L-1)] |
|
Диапазон измерений температуры жидкости, °С |
от 0 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Примечание - Введено следующее обозначение: L - число полных и неполных метров измеряемого уровня жидкости, уровня границы раздела жидкостей по показаниям уровнемера. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +80 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
240 |
|
- ширина |
118 |
|
- высота |
630 |
|
Длина измерительной ленты, м: | |
|
- ПРАМЕР-РТ-15м |
15 |
|
- ПРАМЕР-РТ-35м |
35 |
|
Масса, кг, не более |
5,45 |
|
Маркировка взрывозащиты |
0Ех ia IIC Тб Ga X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015: | |
|
- зонд |
IP68 |
|
- блок электроники |
IP54 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
7500 |
