Номер по Госреестру СИ: 79992-20
79992-20 Преобразователи расхода турбинные
(СТРИЖ)
Назначение средства измерений:
Преобразователи расхода турбинные СТРИЖ (далее - ТПР СТРИЖ) предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 1
Внешний вид.
Преобразователи расхода турбинные
Рисунок № 2
Общие сведения
Дата публикации - 26.12.2020
Срок свидетельства - 07.12.2025
Номер записи - 179230
ID в реестре СИ - 1384380
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТРИЖ, нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2011 от 2020.12.07 об утверждении типа среств измерений
Наличие аналогов СИ: Преобразователи расхода турбинные (СТРИЖ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
11326-90 Магазины электрического сопротивления (Р4834) ПО "Микроприбор" (УКРАИНА г.Львов) |
79992-20 Преобразователи расхода турбинные (СТРИЖ) Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
|
39188-08 Преобразователи расхода турбинные (NuFlo/Barton) Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
79992-20 Преобразователи расхода турбинные (СТРИЖ) Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
Все средства измерений Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80043-20 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС Северо-Салымского месторождения, Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
79992-20 07.12.2025 |
Преобразователи расхода турбинные , СТРИЖ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
81811-21 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС-3 Приразломного месторождения, Нет данных Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84941-22 |
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ "Сосновская" ООО "Самаранефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
85573-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Бобровская" АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
85574-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (СИКНС Девон) АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
86307-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
86308-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-4) к внешним потребителям Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
87144-22 20.10.2027 |
Установки измерительные, ПРИЗМА-МФР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
4 года | |
|
88766-23 |
Система измерений массы нефти при отгрузке на ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
91066-24 |
Система измерений количества и параметров нефти сырой (СИКНС) НГСП "Знаменка", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
92135-24 |
Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) УПС-56, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Преобразователи расхода турбинные (СТРИЖ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 6 | 5 | 1 | 0 | 6 | 5 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи расхода турбинные (СТРИЖ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе ТПР фотохимическим способом по технологии металлографики, в верхнем правом углу титульного листа паспорта и в нижней части титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода турбинным СТРИЖПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
МАГУ.407221.001ТУ Преобразователь расхода турбинный СТРИЖ. Технические условия.
Поверка
Поверкаосуществляется по документу МП 1140-1-2020 «ГСИ. Преобразователи расхода турбинные СТРИЖ. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 09.06.2020.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 2-го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,15 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±0,5 %;)
-
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3 -го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,33 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±1,0 %; ±1,5 %;)
-
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,75 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±2,5 %;)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или в свидетельство о поверке преобразователей расхода турбинных СТРИЖ, а также на пломбировочную мастику, расположенную в чашке крепления платы магнитоиндукционного датчика в соответствии с рисунком 2.
Изготовитель
Общество с ограниченной ответственностью «Метрология и Автоматизация»(ООО «Метрология и Автоматизация»)
ИНН 6330013048
Адрес: 443013, область Самарская, город Самара, улица Киевская, дом 5 А
Телефон: +7(846) 247-89-19, +7(846) 247-89-29, +7(846) 247-89-00 Web-сайт: www.ma-samara.com
E-mail: ma@ma-samara.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия ТПР СТРИЖ основан на преобразовании поступательного движения потока жидкости во вращательное движение ротора, частота вращения которого пропорциональна объемному расходу жидкости, а количество оборотов - объему жидкости в потоке.
ТПР СТРИЖ состоит из измерительного участка в виде герметичного цилиндрического корпуса, в проточной части которого установлены статор и ротор, и магнитоиндукционного датчика. Частота вращения ротора преобразуется в электрический сигнал с помощью магнитоиндукционного датчика. Электрический сигнал генерируется и формируется с помощью магнитоиндукционного датчика с частотой, пропорциональной объемному расходу жидкости и количеством импульсов, пропорциональным объему жидкости в потоке. Этот сигнал по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуются в значения объемного расхода жидкости и объема жидкости в потоке.

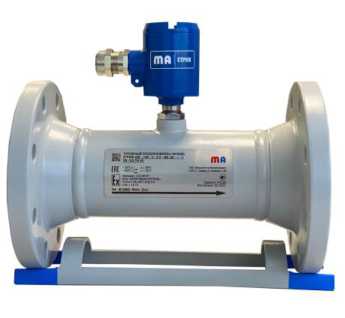

Общий вид ТПР СТРИЖ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПР СТРИЖ
Пломбировка ТПР СТРИЖ осуществляется нанесением знака поверки методом давления на пломбировочную мастику, расположенную в чашке крепления платы магнитоиндукционного датчика. Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки ТПР СТРИЖ представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки ТПР СТРИЖ
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
|
Наименьший расход измеряемой среды, м3/ч |
9 |
18 |
28 |
57 |
|
Наибольший расход измеряемой среды, м3/ч* |
90 |
180 |
280 |
570 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, %: * |
±0,5; ±1,0; ±1,5; ±2,5 | |||
|
* - конкретное значение указано в паспорте | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 |
3 |
4 |
5 |
|
Номинальный диаметр |
DN50 |
DN80 |
DN100 |
DN150 |
|
Измеряемая среда |
жидкость (вода, в том числе пластовая, нефть сырая, нефть товарная, светлые и темные нефтепродукты, продукты нефтепереработки, химии, нефтехимии) | |||
|
Плотность измеряемой среды, кг/м3 |
от 500 до 1200 | |||
|
Вязкость кинематическая измеряемой среды, сСт |
от 0,5 до 100 | |||
|
Диапазон температуры измеряемой среды, °С |
от -20 до +80 | |||
|
Давление измеряемой среды, МПа, не более* |
2,5; 4,0; 6,3; 12,5 | |||
|
Напряжение питания постоянного тока магнитоиндукционного датчика, В
|
от 11,0 до 13,0 от 4,4 до 24,0 | |||
|
Тип выходного сигнала магнитоиндукционного датчика |
частотный/частотно-импульсный | |||
|
Выходной каскад формирователя импульсного сигнала магнитоиндукционного датчика |
NPN транзистор (открытый коллектор) | |||
|
Максимальный ток выходного формирователя импульсного сигнала магнитоиндукционного датчика, мА |
40 | |||
|
Наименование характеристики |
Значение | |||
|
1 |
2 |
3 |
4 |
5 |
|
Максимальное рабочее напряжение выходного | ||||
|
каскада формирователя импульсного сигнала | ||||
|
магнитоиндукционного датчика для 4-х проводного | ||||
|
исполнения, В, не более |
24 | |||
|
Габаритные размеры измерительного участка, мм, не | ||||
|
более: | ||||
|
- длина |
200 |
250 |
300 |
350 |
|
- ширина |
150 |
200 |
250 |
300 |
|
- высота |
150 |
200 |
250 |
300 |
|
Габаритные размеры магнитоиндукционного датчика, | ||||
|
мм, не более: | ||||
|
- длина |
120 | |||
|
- ширина |
75 | |||
|
- высота |
120 | |||
|
Масса, кг, не более |
17 |
22 |
27 |
37 |
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от -55 до +60 | |||
|
- атмосферное давление, кПа |
от 84 до 106,7 | |||
|
- относительная влажность окружающей среды, % |
от 30 до 80 | |||
|
Средний срок службы, лет |
8 | |||
|
Средняя наработка на отказ, ч |
30 000 | |||
|
Маркировка взрывозащиты измерительного участка |
II Gb c IIB T5 | |||
|
Маркировка взрывозащиты магнитоиндукционного | ||||
|
датчика |
1ExibIIBT5 или 1ExdIIBT5 | |||
|
Вид взрывозащиты магнитоиндукционного датчика |
взрывонепроницаемая оболочка | |||
|
и/или искробезопасная | ||||
|
электрическая цепь | ||||
|
* - конкретное значение указано в паспорте. | ||||
