Номер по Госреестру СИ: 86307-22
86307-22 Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО «ВЧНГ» (далее -СИКГ) предназначена для автоматизированного измерения количества и параметров свободного нефтяного газа.

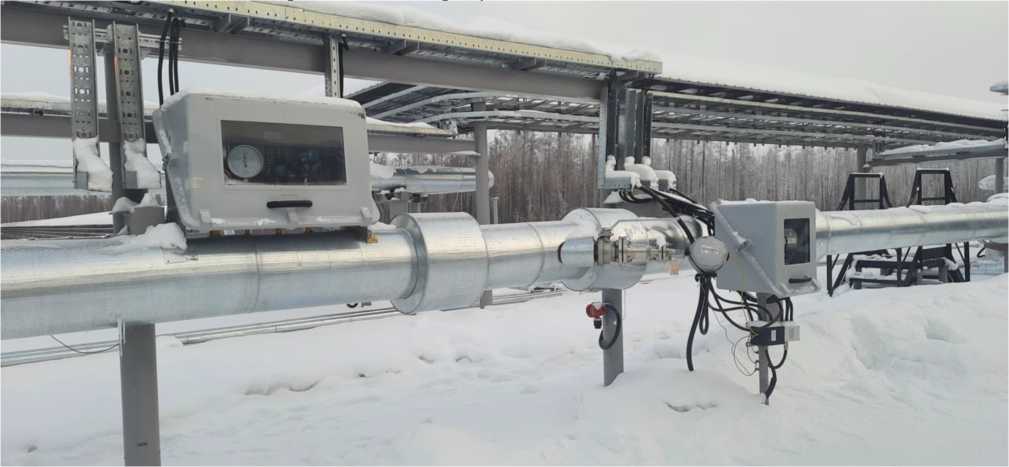

Внешний вид.
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ"
Рисунок № 1
Общие сведения
Дата публикации - 04.08.2022
Срок свидетельства -
Номер записи - 188290
ID в реестре СИ - 1401266
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80043-20 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС Северо-Салымского месторождения, Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
79992-20 07.12.2025 |
Преобразователи расхода турбинные , СТРИЖ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
81811-21 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС-3 Приразломного месторождения, Нет данных Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84259-21 |
Система измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН "ОСА" ООО "РИД Ойл-Пермь", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84941-22 |
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ "Сосновская" ООО "Самаранефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
85573-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Бобровская" АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
85574-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (СИКНС Девон) АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
86307-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
86308-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-4) к внешним потребителям Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
87144-22 20.10.2027 |
Установки измерительные, ПРИЗМА-МФР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
88766-23 |
Система измерений массы нефти при отгрузке на ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
91066-24 |
Система измерений количества и параметров нефти сырой (СИКНС) НГСП "Знаменка", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
92135-24 |
Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) УПС-56, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94041-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-3 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94058-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-2 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94546-25 |
Система измерений количества и параметров нефтегазоводяной смеси на УПС-6, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94547-25 |
Система измерений количества и параметров нефтегазоводяной смеси на (СИКНС) УПН "Ташкиново", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94597-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94612-25 10.02.2030 |
Измерители уровня трехфункциональные, ПРАМЕР-РТ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94617-25 10.02.2030 |
Расходомеры многофазные, ПРАМЕР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94671-25 |
Система измерений количества конденсата газового нестабильного (СИКП), получаемого на УППГ ООО "ГПН-Заполярье" и ГКП-1А УГПУ филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
95019-25 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на УПСВ Майского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится вычислитель УВП-280 (далее -вычислитель). Вычислитель выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. ПО вычислителя явлется метрологически значимым. Примененные специальные средства защиты ПО вычислителя в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
К ПО верхнего уровня относится АРМ оператора (метрологически незначимая часть ПО СИКГ).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные ПО вычислителя УВП-280 приведены в таблице 1.
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО |
|
Номер версии (идентификационный номер) ПО |
3.13 |
|
Цифровой идентификатор ПО |
4DF582B6 |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта СИКГ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Инструкция. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного газа (СИКГ-1) на факел высокого давления (ФВД). Обустройство Северо-Даниловского месторождения. Объекты подготовки нефти и воды. Расширение до 2000 тысяч тонн. Северо-Даниловское месторождение. АО «ВЧНГ», свидетельство об аттестации № 98-RA.RU.311956-2021, номер в реестре ФР.1.29.2021.40310.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
ПравообладательАкционерное общество «Верхнечонскнефтегаз» (АО «ВЧНГ»)
ИНН 3808079367
Адрес: 664007, Иркутская область, город Иркутск, проспект Большой Литейный, 3
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, Республика Татарстан, город Казань, улица Журналистов, 2а
Тел: 8 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
-
- расходомер ультразвуковой УЗР-868-ГФ(Х) (регистрационный номер в
Федеральном информационном фонде 64896-16);
-
- датчик давления Метран-150, мод. 150ТАR (регистрационный номер в Федеральном информационном фонде 32854-13);
-
- преобразователь температуры Метран-280, мод. Метран-286 (регистрационный номер в Федеральном информационном фонде 23410-13).
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: вычислитель УВП-280 (регистрационный номер в Федеральном информационном фонде 53503-13), автоматизированное рабочее место (АРМ) оператора и барьеры энергетические искрозащиты КОРУНД-М5 (регистрационный номер в Федеральном информационном фонде 57154-14). Вычислитель УВП-280 осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физико-химических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема свободного нефтяного газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначено для сбора данных, визуализации и архивирования измерительной и технологической информации, аварийных событий.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ.
Заводской номер наносится на маркировочную табличку, прикрепленную к трубопроводу СИКГ, методом шелкографии. Нанесение знака поверки на СИКГ не
предусмотрено, знак поверки наносится на свидетельство о поверке СИКГ.
Общий вид СИКГ представлен на рисунке 1.
Рисунок 1 - Общий вид СИКГ
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО «ВЧНГ» с заводским номером 21001 |
- |
1 шт. |
|
Паспорт |
211/20/1-01-ПС1 |
1 экз. |
|
Руководство по эксплуатации |
211/20/1-01-РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
свободный нефтяной газ (СНГ) |
|
Диапазон измерений расхода СНГ в стандартных условиях, м3/ч |
от 48,18 до 28703,20 |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температуры газа, °С |
от 0 до 50 |
|
Рабочий диапазон давления СНГ, МПа (изб.) |
от 0,005 до 0,1 |
|
Условный диаметр измерительной линии, мм |
300 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры СИКГ, мм, не более: - высота |
2260 |
|
- ширина |
2000 |
|
- длина |
10500 |
|
Масса, кг, не более |
905 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +36 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 80 до 110 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87600 |
|
Режим работы СИКГ |
непрерывный |
