Номер по Госреестру СИ: 94493-25
94493-25 Расходомеры электромагнитные
(АльфаМаг)
Назначение средства измерений:
Расходомеры электромагнитные АльфаМаг (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с проводимостью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196265
ID в реестре СИ - 1422960
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, АльфаМаг А150,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры электромагнитные (АльфаМаг)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93839-24 19.11.2029 |
Расходомеры вихревые, АльфаВихрь Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс") (РОССИЯ г. Уфа) |
ОТ МП |
4 года – при измерении расхода газа, 5 лет – при измерении расхода жидкости |
|
94493-25 29.01.2030 |
Расходомеры электромагнитные, АльфаМаг Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс") (РОССИЯ г. Уфа) |
ОТ МП |
5 лет |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Расходомеры электромагнитные (АльфаМаг)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Расходомеры электромагнитные (АльфаМаг)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 -
икационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
АльфаМаг-А |
АльфаМаг-Б | |
|
Наименование ПО |
MAG |
MBP |
|
Номер версии (идентификационный номер) ПО |
Vх.х |
NCх.х |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Знак утверждения типа
Знак утверждения типа и заводской номер расходомера в буквенно-цифровом формате наносятся при помощи лазерной гравировки на маркировочную табличку, в соответствии с рисунком 2, закрепляемую на вторичном преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.Заводской номер
Диапазон изм; х-хххх мУч
it-20 мА, HART, част-имп.
1 Ех db ИВ Тб СЬ X
DDD ТРОИМ АН ТЕЕТ Инхиниримг' П" ЕАЗЕ RU Е-1
Знак
утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования передней и задней крышек вторичного преобразователя при помощи наклеек, указанные на рисунке.
Места пломбирования от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров электромагнитных АльфаМаг
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 -
икационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
АльфаМаг-А |
АльфаМаг-Б | |
|
Наименование ПО |
MAG |
MBP |
|
Номер версии (идентификационный номер) ПО |
Vх.х |
NCх.х |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
АльфаМаг-А |
АльфаМаг-Б | |
|
Диаметры номинальные, DN |
от 3 до 1000 | |
|
Диапазон измерения объемного расхода, м3/ч1) |
от 0,003 до 34000 | |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %: - при скорости потока 0,5< v < 12 м/с |
±0,5; ±0,22) | |
|
- при скорости потока v < 0,5 м/с |
±0,25/ V; | |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %: - при скорости потока 0,5< v < 12 м/с |
±0,65; ±0,352) | |
|
- при скорости потока v < 0,5 м/с |
±0,45/ г; | |
|
1) в зависимости от исполнения | ||
|
2) при специальной калибровке в динамическом диапазоне 1:10 | ||
|
V - скорость потока, м/с, рассчитывается по формуле: | ||
|
V = Q/ (0,0009^л^(П\)2) где: DN номинальный диаметр, мм; п = 3,14. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более1) |
10 |
|
Температура окружающей среды при эксплуатации вторичного преобразователя, °С |
от -25 до +60 |
|
Температура окружающей среды при эксплуатации первичного преобразователя, °С |
от -20 до +60 |
|
Условия эксплуатации:
|
95 от 84 до 106,7 |
|
Температура измеряемой среды, °С1) |
от -20 до +160 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания1):
|
от 20 до 36 от 85 до 250 |
|
Потребляемая мощность, не более1):
|
20 20 |
|
Выходные сигналы вторичного преобразователя1):
|
от 1 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART, Profibus РА, Profibus DP |
|
Степень защиты от внешних воздействий по ГОСТ 14254-20151) |
IP65, IP65/IP68 |
|
Маркировка взрывозащиты2) |
1Ex db IIB T6 T3 Gb X |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
20 |
|
Срок средней наработки на отказ, ч, не менее |
150000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку расходомера методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 2.3 руководства по эксплуатации ЮНСВ.002.А.001.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной схемы для средств измерений массы и объема жидкости в потоке, объема вместимости при статических измерениях, массового и объемного расходов 26.51.52-002-04709994-2024 «Расходомеры электромагнитные АльфаМаг.
поверочной жидкости и жидкости
ТУ
Технические условия»
Правообладатель
ответственностью
«Альфаметрикс»
Общество с ограниченной (OOO «Альфаметрикс») ИНН: 0273910457 Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Изготовитель
ответственностью«Альфаметрикс»
Общество с ограниченной (OOO «Альфаметрикс») ИНН: 0273910457 Адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
ответственностью«Альфаметрикс»
Общество с ограниченной (OOO «Альфаметрикс») ИНН: 0273910457 Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Первичный преобразователь расхода представляет собой" участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
Вторичный преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от первичного преобразователя расхода и, в зависимости от исполнения, формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию об измеренном расходе и/или объеме. Вторичный преобразователь может быть оснащен дисплеем, который обеспечивает индикацию результатов измерений, и кнопками, при помощи которых можно осуществлять конфигурирование расходомера.
Расходомеры изготавливаются в интегральном исполнении, когда первичный и вторичный преобразователи механически жестко связаны, или в разнесенном исполнении, когда первичный и вторичный преобразователи разнесены на некоторое расстояние и соединены сигнальным кабелем.
Расходомеры выпускаются в двух модификациях АльфаМаг-А и АльфаМаг-Б, отличающиеся используемым вторичным преобразователем. Возможны различные варианты присоединения к процессу: фланцевое, бесфланцевое типа «сэндвич», tri-clamp
Расходомеры имеют общепромышленное или взрывозащищенное исполнения.
Внешний вид расходомеров представлен на рисунке 1.

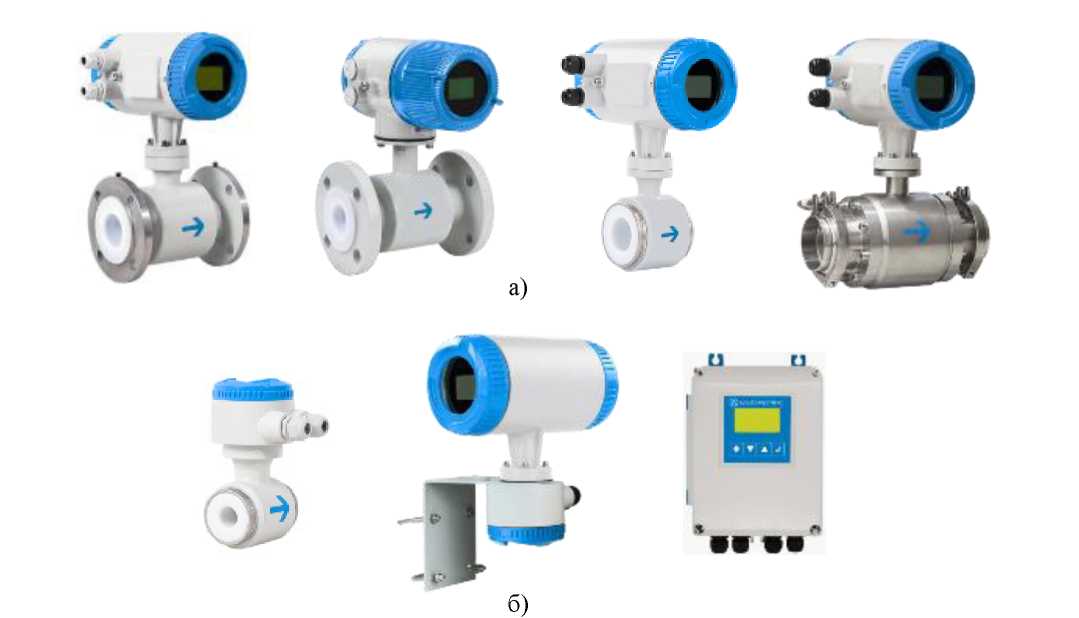

Рисунок 1 - Общий вид расходомеров электромагнитных АльфаМаг: а) интегральное исполнение;
б) разнесенное исполнение
Знак утверждения типа и заводской номер расходомера в буквенно-цифровом формате наносятся при помощи лазерной гравировки на маркировочную табличку, в соответствии с рисунком 2, закрепляемую на вторичном преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.
Заводской номер
Диапазон изм; х-хххх мУч
it-20 мА, HART, част-имп.
1 Ех db ИВ Тб СЬ X
DDD ТРОИМ АН ТЕЕТ Инхиниримг' П" ЕАЗЕ RU Е-1
Знак
утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования передней и задней крышек вторичного преобразователя при помощи наклеек, указанные на рисунке.
Места пломбирования от несанкционированного доступа

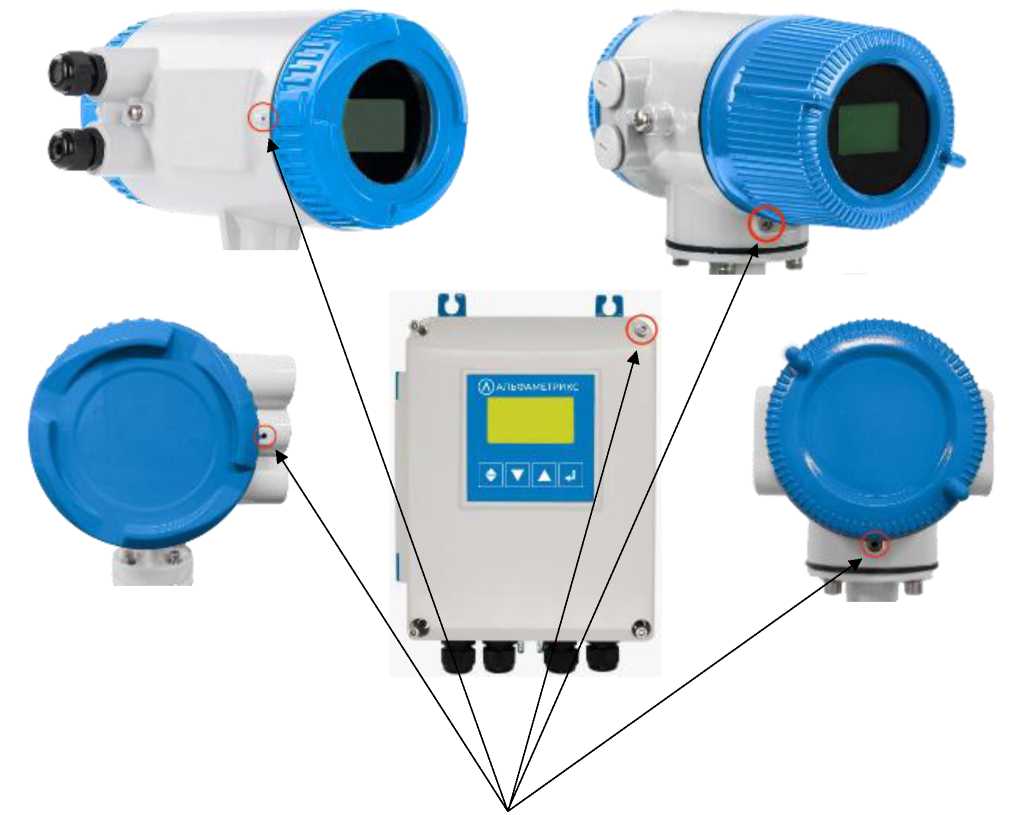

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров электромагнитных АльфаМаг
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
АльфаМаг-А |
АльфаМаг-Б | |
|
Диаметры номинальные, DN |
от 3 до 1000 | |
|
Диапазон измерения объемного расхода, м3/ч1) |
от 0,003 до 34000 | |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %: - при скорости потока 0,5< v < 12 м/с |
±0,5; ±0,22) | |
|
- при скорости потока v < 0,5 м/с |
±0,25/ V; | |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %: - при скорости потока 0,5< v < 12 м/с |
±0,65; ±0,352) | |
|
- при скорости потока v < 0,5 м/с |
±0,45/ г; | |
|
1) в зависимости от исполнения | ||
|
2) при специальной калибровке в динамическом диапазоне 1:10 | ||
|
V - скорость потока, м/с, рассчитывается по формуле: | ||
|
V = Q/ (0,0009^л^(П\)2) где: DN номинальный диаметр, мм; п = 3,14. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более1) |
10 |
|
Температура окружающей среды при эксплуатации вторичного преобразователя, °С |
от -25 до +60 |
|
Температура окружающей среды при эксплуатации первичного преобразователя, °С |
от -20 до +60 |
|
Условия эксплуатации:
|
95 от 84 до 106,7 |
|
Температура измеряемой среды, °С1) |
от -20 до +160 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания1):
|
от 20 до 36 от 85 до 250 |
|
Потребляемая мощность, не более1):
|
20 20 |
|
Выходные сигналы вторичного преобразователя1):
|
от 1 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART, Profibus РА, Profibus DP |
|
Степень защиты от внешних воздействий по ГОСТ 14254-20151) |
IP65, IP65/IP68 |
|
Маркировка взрывозащиты2) |
1Ex db IIB T6 T3 Gb X |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
20 |
|
Срок средней наработки на отказ, ч, не менее |
150000 |
