Номер по Госреестру СИ: 93839-24
93839-24 Расходомеры вихревые
(АльфаВихрь)
Назначение средства измерений:
Расходомеры вихревые АльфаВихрь (далее - расходомеры)
предназначены для измерений объемного расхода и объема газа, пара и жидкости, в напорных трубопроводах, а также вычисления массового расхода и массы.
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Внешний вид.
Расходомеры вихревые
Рисунок № 2
Внешний вид.
Расходомеры вихревые
Рисунок № 3
Внешний вид.
Расходомеры вихревые
Рисунок № 4
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195654
ID в реестре СИ - 1421293
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года – при измерении расхода газа, 5 лет – при измерении расхода жидкости
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. АльфаВихрь-А,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры вихревые (АльфаВихрь)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93839-24 19.11.2029 |
Расходомеры вихревые, АльфаВихрь Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс") (РОССИЯ г. Уфа) |
ОТ МП |
4 года – при измерении расхода газа, 5 лет – при измерении расхода жидкости |
|
94493-25 29.01.2030 |
Расходомеры электромагнитные, АльфаМаг Общество с ограниченной ответственностью "Альфаметрикс" (OOO "Альфаметрикс") (РОССИЯ г. Уфа) |
ОТ МП |
5 лет |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Расходомеры вихревые (АльфаВихрь)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры вихревые (АльфаВихрь)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей, газов, массового расхода и массы жидкостей и пара. Метрологически незначимая часть ПО обеспечивает отображение информации на жидкокристаллическом дисплее, преобразование измеренных значений в импульсный, цифровой или аналоговый сигналы.
измерительной
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vortex |
|
Номер версии (идентификационный номер) ПО |
C.x A.x 9.х1) |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО 1) для ВП, оборудованных цифровым выходом RS 485 | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Знак утверждения типа
Знак утверждения типа и заводской формате наносятся при помощи лазерной в соответствии с рисунком 2, закрепляемую на преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.номер расходомера в буквенно-цифровом гравировки на маркировочную табличку,
Знак утверждения
типа
МоЗель: АльфаВихрь-ХХХХ-ХХХХХХХ-ХХХ»ХХ___
ЗпО. номер .................. ' ■ '
Долю изг;
Диопазон изм.:
4-20 мА. HART.
1 Ex db НС Тб Gb X
ООО "ПРОММАШ ТЕСТ Инжиниринг’ № [АЭС RU C-RU.AX5e,B.O553O/24
ХХХХХХХХХ ◄—FT---
ХХ.ХХХХ DNXX PNXX
XX - ХХХХ и’/ч ХХХХ чост.-омп. 12-30 В пост, токо
-55 •CsToS.TO Т IP66
Заводской номер
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунке 3.
Места пломбирования от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров вихревых АльфаВихрь
Программное обеспечениеПрограммное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей, газов, массового расхода и массы жидкостей и пара. Метрологически незначимая часть ПО обеспечивает отображение информации на жидкокристаллическом дисплее, преобразование измеренных значений в импульсный, цифровой или аналоговый сигналы.
измерительной
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vortex |
|
Номер версии (идентификационный номер) ПО |
C.x A.x 9.х1) |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО 1) для ВП, оборудованных цифровым выходом RS 485 | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристики |
Значение |
|
Диаметры номинальные, DN |
от 15 до 300 |
|
Диапазон измерения объемного расхода жидкостей, Qvж, м3/ч 1) |
от 0,5 до 2500 |
|
Диапазон измерения объемного расхода газа при рабочих условиях, Qvг, м3/ч 2) |
от 5 до 16000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5v, %3):
|
±0,54); ±0,75; ±1,0; ±1,5 ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) насыщенного водяного пара, 5м, %3) |
±1,25; ±1,5; ±2,0 |
|
Диапазон измерений температуры измеряемой среды, °С |
от -45 до +350 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений давления измеряемой среды, МПа |
от 0 до 10 |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, % |
±0,5 |
Re - число Рейнольдса, вычисляется по формуле: R _ 4 • (Q л • D • V ’ внутр где Q - расход, м3/с; л - число Пи (3,14159265); DeHymp - внутренний диаметр первичного преобразователя (из паспорта), м; V - кинематическая вязкость измеряемой среды при температуре измерений, м2/с.
| |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °С |
от -45 до +250 от -45 до +3501) |
|
Максимальное давление измеряемой среды, МПа, не более |
10 |
|
Условия эксплуатации:
|
от -55 до +70 95 от 84 до 106,7 |
|
Маркировка взрывозащиты:
|
1Ex db IIC T6_T1 Gb X 0Ex ia IIC T5 Ga X 1Ex db ia IIC T5 Gb X |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 5000 HART, Modbus RTU (RS485), Profibus PA, Profibus DP |
|
Напряжение питания: - напряжение постоянного тока, В |
от 11 до 30 3,62) |
|
Степень защиты от внешних воздействий по ГОСТ 14254-20153) |
IP66, P66/IP67 |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
150000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку расходомера методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 2.4 «Конфигурирование расходомера» руководства по эксплуатации ЮНСВ.001.А.001.РЭ «Расходомеры вихревые АльфаВихрь».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Технические условия ТУ 26.51.52-001-04709994-2024 «Расходомеры вихревые АльфаВихрь».
ПравообладательОбщество с ограниченной ответственностью «Альфаметрикс» (OOO «Альфаметрикс») ИНН: 0273910457
Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Изготовитель
Общество с ограниченной ответственностью «Альфаметрикс» (OOO «Альфаметрикс») ИНН: 0273910457Адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495) 437-55-77, 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Альфаметрикс» (OOO «Альфаметрикс») ИНН: 0273910457Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +(347) 299-72-82
E-mail: info@alfametrics.ru
Web-сайт: www.alfametrics.ru
Принцип работы расходомеров основан на «эффекте Кармана», который заключается в том, что под действием потока измеряемой среды на неподвижное препятствие определенной формы (тело обтекания), за телом обтекания возникают чередующиеся вихри определенной частоты колебаний (так называемая вихревая дорожка «Кармана»). Частота образования вихрей прямо пропорциональна скорости потока, которой, в пропорционален объемный расход измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода преобразователя.
Первичный преобразователь расхода представляет собой участок
свою очередь,
и вторичного
трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Частота вихрей измеряется при помощи сенсора, который преобразует импульсы давления, возникающие в вихревой дорожке, в электрические импульсы определенной частоты и передает их во вторичный преобразователь. Измерительная информация отображается на жидкокристаллическом дисплее или передается с помощью аналогового, частотно-импульсного или цифрового выходов для дальнейшей обработки и отображения.
Расходомеры изготавливаются в интегральном исполнении, когда первичный и разнесенном исполнении, некоторое расстояние и
вторичный преобразователи механически жестко связаны, или в когда первичный и вторичный преобразователи разнесены на соединены сигнальным кабелем.
Расходомеры могут выпускаться в исполнениях со температуры и (или) давления.
Расходомеры выпускаются в двух модификациях АльфаВихрь-А и АльфаВихрь-Б, отличающиеся геометрией первичного преобразователя. Возможны различные варианты присоединения к процессу: фланцевое, бесфланцевое типа «сэндвич», резьбовое, tri-clamp.
встроенными датчиками
Схема условного обозначения расходомеров:
АльфаВихрЬ - X1 X2 - Х3 X4 X5 X6 X7 X8 X9 - X10 X11 X12 + X13
x1
x2
Версия прибора
Типоразмер
|
015 |
ДУ 15 мм |
080 |
ДУ 80 мм |
|
020 |
ДУ 20 мм |
100 |
ДУ 100 мм |
|
025 |
ДУ 25 мм |
125 |
ДУ 125 мм |
|
032 |
ДУ 32 мм |
150 |
ДУ 150 мм |
|
040 |
ДУ 40 мм |
200 |
ДУ 200 мм |
|
050 |
ДУ 50 мм |
250 |
ДУ 250 мм |
|
065 |
ДУ 65 мм |
300 |
ДУ 300 мм |
x3
x4
x5
x6
х7
х8
Исполнение расходомера Температурное исполнение Встроенная компенсация Соединение с трубопроводом Стандарт соединения с трубопроводом Максимальное рабочее давления измеряемой среды / класс по ASME B16.5 1 2
-
3
-
4 X
PN16
PN25
PN40
PN63
специальное исполнение
х9
x10
x11
x12
x13
-
5
-
6
-
7
-
8
ASME Class 150
ASME Class 300
ASME Class 600
ASME Class 900
Исполнение уплотнительной поверхности Выходной сигнал Индикация Взрывозащита
Н
В
И
К
Опции
общепромышленное исполнение взрывонепроницаемая оболочка (1Ex db IIC T6...T1 Gb X) искробезопасная электрическая цепь (0Ex ia IIC T5 Ga X) комбинированная взрывозащита (1 Ex db ia IIC T5 Gb X)
Расходомеры имеют общепромышленное или взрывозащищенное исполнения. Внешний вид расходомеров приведен на рисунке 1.

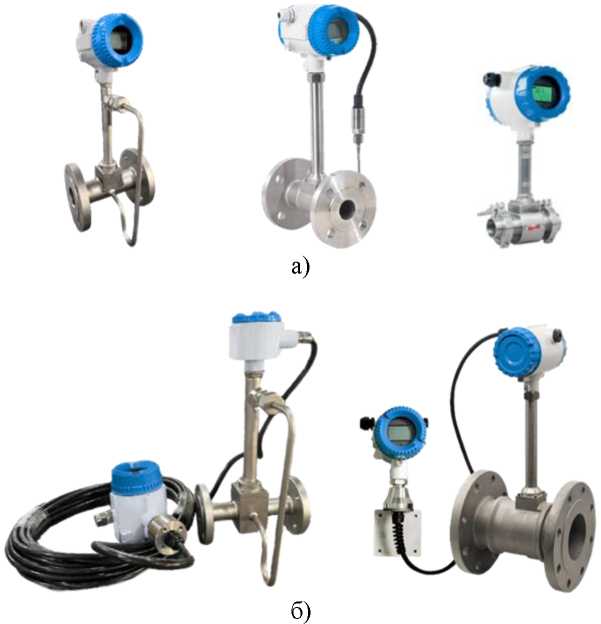

Рисунок 1 - Общий вид расходомеров вихревых АльфаВихрь: а) интегральное исполнение;
б) разнесенное
исполнение
Знак утверждения типа и заводской формате наносятся при помощи лазерной в соответствии с рисунком 2, закрепляемую на преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.
номер расходомера в буквенно-цифровом гравировки на маркировочную табличку,
Знак утверждения
типа
МоЗель: АльфаВихрь-ХХХХ-ХХХХХХХ-ХХХ»ХХ___
ЗпО. номер .................. ' ■ '
Долю изг;
Диопазон изм.:
4-20 мА. HART.
1 Ex db НС Тб Gb X
ООО "ПРОММАШ ТЕСТ Инжиниринг’ № [АЭС RU C-RU.AX5e,B.O553O/24
ХХХХХХХХХ ◄—FT---
ХХ.ХХХХ DNXX PNXX
XX - ХХХХ и’/ч ХХХХ чост.-омп. 12-30 В пост, токо
-55 •CsToS.TO Т IP66
Заводской номер
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунке 3.
Места пломбирования от несанкционированного доступа

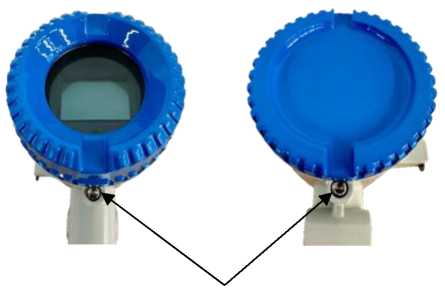

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров вихревых АльфаВихрь
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диаметры номинальные, DN |
от 15 до 300 |
|
Диапазон измерения объемного расхода жидкостей, Qvж, м3/ч 1) |
от 0,5 до 2500 |
|
Диапазон измерения объемного расхода газа при рабочих условиях, Qvг, м3/ч 2) |
от 5 до 16000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5v, %3):
|
±0,54); ±0,75; ±1,0; ±1,5 ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) насыщенного водяного пара, 5м, %3) |
±1,25; ±1,5; ±2,0 |
|
Диапазон измерений температуры измеряемой среды, °С |
от -45 до +350 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений давления измеряемой среды, МПа |
от 0 до 10 |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, % |
±0,5 |
Re - число Рейнольдса, вычисляется по формуле: R _ 4 • (Q л • D • V ’ внутр где Q - расход, м3/с; л - число Пи (3,14159265); DeHymp - внутренний диаметр первичного преобразователя (из паспорта), м; V - кинематическая вязкость измеряемой среды при температуре измерений, м2/с.
| |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °С |
от -45 до +250 от -45 до +3501) |
|
Максимальное давление измеряемой среды, МПа, не более |
10 |
|
Условия эксплуатации:
|
от -55 до +70 95 от 84 до 106,7 |
|
Маркировка взрывозащиты:
|
1Ex db IIC T6_T1 Gb X 0Ex ia IIC T5 Ga X 1Ex db ia IIC T5 Gb X |
|
Выходной сигнал:
|
от 4 до 20 от 0 до 5000 HART, Modbus RTU (RS485), Profibus PA, Profibus DP |
|
Напряжение питания: - напряжение постоянного тока, В |
от 11 до 30 3,62) |
|
Степень защиты от внешних воздействий по ГОСТ 14254-20153) |
IP66, P66/IP67 |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
150000 |
