Сведения о средстве измерений: 94490-25 Масс-спектрометры с индуктивно связанной плазмой

Номер по Госреестру СИ: 94490-25
94490-25 Масс-спектрометры с индуктивно связанной плазмой
(EXPEC PlaAr MS)

Назначение средства измерений:
Масс-спектрометры с индуктивно связанной плазмой EXPEC PlaAr MS (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.

сертификация программного обеспечения
Внешний вид. Масс-спектрометры с индуктивно связанной плазмой, http://oei-analitika.ru рисунок № 1
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 1
Внешний вид. Масс-спектрометры с индуктивно связанной плазмой, http://oei-analitika.ru рисунок № 2
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 2
Внешний вид. Масс-спектрометры с индуктивно связанной плазмой, http://oei-analitika.ru рисунок № 3
Внешний вид.
Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 3

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196262
ID в реестре СИ - 1422957
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. EXPEC PlaAr MS TQ,

Производитель

Изготовитель - Фирма "Hangzhou EXPEC Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Hangzhou EXPEC Technology Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89275-23
09.06.2028
Хромато-масс-спектрометры газовые с тройным квадруполем, EXPEC G-Chrom MS
Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
89713-23
08.08.2028
Хромато-масс-спектрометры жидкостные с тройным квадруполем, EXPEC L-Chrom MS
Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
94490-25
29.01.2030
Масс-спектрометры с индуктивно связанной плазмой, EXPEC PlaAr MS
Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "М-ЛАБ МЕТРОЛОГИЯ"
(RA.RU.312885)
  • мод. EXPEC PlaAr MS TQ
  • мод. EXPEC PlaAr MS
  • 3 3 3 0 0 3 3 0

    Стоимость поверки Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО), входящее в состав масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик масс-спектрометров.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ElementMass

    Номер версии (идентификационный номер ПО), не ниже

    3.0.0.3*

    Цифровой идентификатор ПО

    *После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    сфере государственного регулирования соответствии с аттестованными

    Применение средств измерений в обеспечения единства измерений осуществляется в методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Техническая документация фирмы «Hangzhou EXPEC Technology Co., Ltd.», Китай.

    Правообладатель

    Фирма «Hangzhou EXPEC Technology Co., Ltd.», Китай

    Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,

    Hangzhou City, Zhejiang Province, P.R. China (311305)

    Телефон: 86-571-85012188

    Факс: 86-571-85012006

    Web-сайт: www.expec-tech.com

    Изготовитель

    Фирма «Hangzhou EXPEC Technology Co., Ltd.», Китай
    Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)
    Телефон: 86-571-85012188
    Факс: 86-571-85012006
    Web-сайт: www.expec-tech.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46
    Тел./факс: (495) 437 55 77/(495) 437 56 66
    E-mail: office@vniims.ru
    Web-сайт: vniims.ru

    Правообладатель

    Фирма «Hangzhou EXPEC Technology Co., Ltd.», Китай
    Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,
    Hangzhou City, Zhejiang Province, P.R. China (311305)
    Телефон: 86-571-85012188
    Факс: 86-571-85012006
    Web-сайт: www.expec-tech.com

    Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно связанной плазме.

    Конструктивно масс-спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтического насоса, распылителя, распылительной камеры, плазменной горелки), источника ионов (блока пламзменной горелки), вакуумной системы, системы ионной оптики, реакционно-соударительной ячейки, масс-анализаторов и детектора.

    Управление  масс-спектрометрами осуществляется с помощью внешнего

    персонального компьютера с предустановленным программным обеспечением.

    Масс-спектрометры выпускаются в следующих модификациях: EXPEC PlaAr MS и EXPEC PlaAr MS TQ, которые отличаются между собой расположением плазменной горелки и числом масс-анализаторов. Плазменная горелка в масс-спектрометрах EXPEC PlaAr MS расположена горизонтально, в EXPEC PlaAr MS TQ - вертикально. Модификация EXPEC PlaAr MS имеет один квадрупольный масс-анализатор, модификация EXPEC PlaAr MS TQ имеет два квадрупольных масс-анализатора.

    Серийные номера масс-спектрометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю или боковую панель корпуса масс-спектрометров в виде информационной таблички (шильда) с нанесением информации гравированием или типографским способом.

    Пломбирование масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид масс-спектрометров представлен на рисунках 1 и 2. Общий вид информационной таблички (шильда) представлен на рисунке 3.

    Внешний вид. Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS), http://oei-analitika.ru

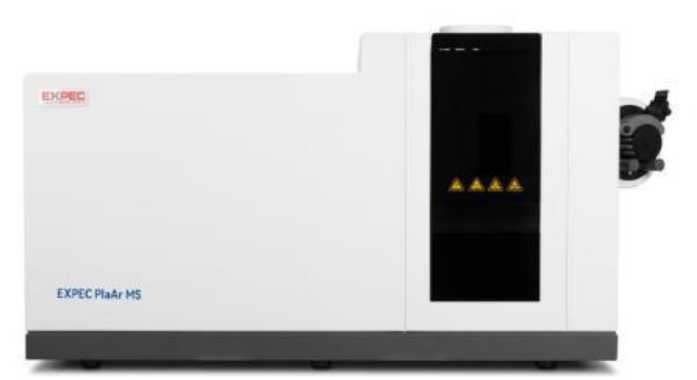

    Рисунок 1 - Общий вид масс-спектрометров модификации EXPEC PlaAr MS

    Внешний вид. Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS), http://oei-analitika.ru

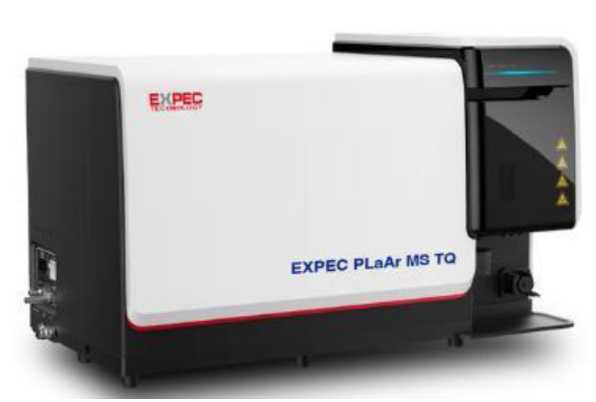

    Рисунок 2 - Общий вид масс-спектрометров модификации ЕХРЕС PlaAr MS TQ

    Внешний вид. Масс-спектрометры с индуктивно связанной плазмой (EXPEC PlaAr MS), http://oei-analitika.ru

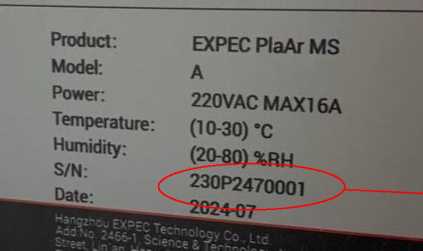

    Рисунок 3 - Общий вид информационной таблички (шильда) с серийным номером

    место нанесения серийного номера

    место нанесения серийного номера


    Таблица 5 -

    Наименование

    Масс-спектрометр с индуктивно связанной плазмой в составе:

    -масс-спектрометр

    Обозначение

    EXPEC PlaAr MS

    или

    EXPEC PlaAr MS TQ

    EXPEC PlaAr MS

    или

    EXPEC PlaAr MS TQ

    Количество

    шт.

    шт.

    • - форвакуумный насос

    • - замкнутая система охлаждения

    • - персональный компьютер

    • - автосамплер

    • - система автоматической подачи внутреннего стандарта

    • - система ввода растворов, содержащих плавиковую кислоту

    • - система ввода органических растворов

    • - система ввода высокосолевых растворов

    • - система лазерной абляции

    • - система автоматического ионного обмена

    • - ВЭЖХ-система

    • - система быстрого дозирования проб

    • - система автоматического разбавления____

    Программное обеспечение_______________

    Руководство по эксплуатации_____________

    Методика поверки

    1

    1

    1

    1

    1

    1

    1

    1

    1

    1

    1

    шт. шт. шт. шт.

    шт.

    шт. шт. шт.

    шт. шт.

    шт. шт.

    шт.

    (по заказу) (по заказу) (по заказу) (по заказу)

    (по заказу)

    (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу) (по заказу)

    1 шт.

    1 экз.

    1 экз.


    Таблица 2 - Метрологические характеристики масс-спектрометров

    Наименование характеристики

    Значение

    EXPEC PlaAr MS

    EXPEC PlaAr MS TQ

    Диапазон масс, а.е.м.

    от 2 до 260 включ.

    от 2 до 290 включ.

    Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более

    0,8

    Чувствительность, (имп/с)/(мг/дм3), не менее

    • - 7Li

    • - 59Со

    • - 115In

    • - 138Ba

    • - 209Bi

    20-106

    80-106 200-106

    90-106

    100-106

    Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %

    2

    Уровень фонового сигнала, имп/с, на массе

    5 а.е.м., не более

    4

    Таблица 3 - Технические

    масс-

    Наименование характеристики

    Значение

    EXPEC PlaAr MS

    EXPEC PlaAr MS TQ

    Габаритные размеры, мм, не более

    - высота

    559

    700

    - ширина

    602

    1200

    - длина

    980

    680

    Масса, кг, не более

    190

    300

    Электропитание:

    - напряжение питания переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±1

    - потребляемая мощность, Вт, не более

    3500

    Условия эксплуатации:

    - температура окружающей среды, °C

    от +10 до +30

    - относительная влажность, %

    от 20 до 80

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10000
