Номер по Госреестру СИ: 89713-23
89713-23 Хромато-масс-спектрометры жидкостные с тройным квадруполем
(EXPEC L-Chrom MS)
Назначение средства измерений:
Хромато-масс-спектрометры жидкостные с тройным квадруполем EXPEC L-Chrom MS (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.
Внешний вид.
Хромато-масс-спектрометры жидкостные с тройным квадруполем
Рисунок № 1
Внешний вид.
Хромато-масс-спектрометры жидкостные с тройным квадруполем
Рисунок № 2
Внешний вид.
Хромато-масс-спектрометры жидкостные с тройным квадруполем
Рисунок № 3
Общие сведения
Дата публикации - 26.02.2025
Срок свидетельства - 08.08.2028
Номер записи - 191680
ID в реестре СИ - 1410288
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, EXPEC L-Chrom MS, -,
Производитель
Изготовитель - Фирма "Hangzhou EXPEC Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 11
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1578 от 2023.08.08 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Хромато-масс-спектрометры жидкостные с тройным квадруполем (EXPEC L-Chrom MS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hangzhou EXPEC Technology Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89275-23 09.06.2028 |
Хромато-масс-спектрометры газовые с тройным квадруполем, EXPEC G-Chrom MS Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
89713-23 08.08.2028 |
Хромато-масс-спектрометры жидкостные с тройным квадруполем, EXPEC L-Chrom MS Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
94490-25 29.01.2030 |
Масс-спектрометры с индуктивно связанной плазмой, EXPEC PlaAr MS Фирма "Hangzhou EXPEC Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Хромато-масс-спектрометры жидкостные с тройным квадруполем (EXPEC L-Chrom MS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 10 | 1 | 9 | 1 | 0 | 10 | 9 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «Поверие» (RA.RU.313216) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хромато-масс-спектрометры жидкостные с тройным квадруполем (EXPEC L-Chrom MS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО), входящее в состав хромато-масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик хромато-масс-спектрометров.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MassExpert |
|
Номер версии (идентификационный номер ПО), не ниже |
MassExpert.P004.V005.002 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель хромато-масс-спектрометра в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы "Hangzhou ЕХРЕС Technology Co., Ltd.", Китай.
ПравообладательФирма "Hangzhou ЕХРЕС Technology Co., Ltd.", Китай.
Адрес: No.2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)
Испытательный центр
Федеральное государственное бюджетное учреждение "Всероссийский научноисследовательский институт метрологической службы" (ФГБУ "ВНИИМС")Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77/(495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
В состав хромато-масс-спектрометров входят:
-
- масс-спектрометр EXPEC L-Chrom MS;
-
- высокоэффективный жидкостный хроматограф (ВЭЖХ);
-
- форвакуумный насос.
Хроматографы комплектуются термостатом колонок, системой автоматического ввода образцов, бинарным градиентным насосом, поддоном для растворителей. Бинарный насос высокого давления предназначен для подачи элюента. Насос представляет собой градиентную систему, объединяющую дегазатор и смеситель.Термостат колонок работает по принципу принудительной циркуляции воздуха и имеет встроенный нагреватель для обеспечения эффективного хроматографического анализа. Автосамплер оснащен выдвигающимся держателем планшетов. Предусмотрена функция промывки иглы и функция охлаждения виал. Термостат колонок и ав-тосамплер могут быть с функцией охлаждения или без неё.
Жидкостный хроматограф в составе хромато-масс-спектрометра может быть оснащен насосами в двух исполнениях, отличающихся техническими характеристиками и видом передней панели.
В состав масс-спектрометра входит источник ионизации, система вакуумирования, молибденовые квадруполи с гальваническим золотым покрытием, соударительная ячейка с гекса-польной технологией ускорения ионов, детектор для обнаружения ионов. В качестве газа десольватации (газ-осушитель) применяется азот.
Масс-спектрометр может комплектоваться следующими источниками ионизации: электроспреем (ESI) или химической ионизации при атмосферном давлении (APCI). Источник ионизации устанавливается в верхней части камеры распыления и располагается ортогонально к двум симметричным потокам нагревающего газа (азота). Температура этих потоков регулируется независимо. Нейтральные частицы эффективно удаляются обратным током осушающего газа (азота).
Заряженные ионы из источника ионизации попадают через пробоотборный конус в первый квадруполь, предназначенный для отделения родительских ионов (ионов-прекурсоров), после чего оставшиеся ионы поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения (азотом), происходит фрагментация и образуются дочерние ионы (продукт-ионы), которые в числе других фрагментов попадают на второй квадруполь. Отделенные дочерние ионы поступают в детектор и регистрируются.
Импульсный детектор (вторичный электронный умножитель) регистирует ионы, отфильтровывая шумы нейтральных частиц.
Четырехступенчатая вакуумная система, обеспечиваемая форвакуумным и трехканальным турбомолекулярным насосами, предотвращает внезапное изменение давления и потерю ионов при их транспортировке.
Хромато-масс-спектрометры комплектуются программным обеспечением (ПО), которое позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
ПО поддерживает встроенный механизм поиска по библиотеке спектров (при наличии) и позволяет создавать пользовательские библиотеки.
Общий вид хромато-масс-спектрометров представлен на рисунках 1-2. Общий вид информационной таблички (шильдика) представлен на рисунке 3.
Серийные номера хромато-масс-спектрометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса масс-спектрометров EXPEC L-Chrom MS в виде наклейки с нанесением информации полиграфическим способом.
Пломбирование хромато-масс-спектрометра не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

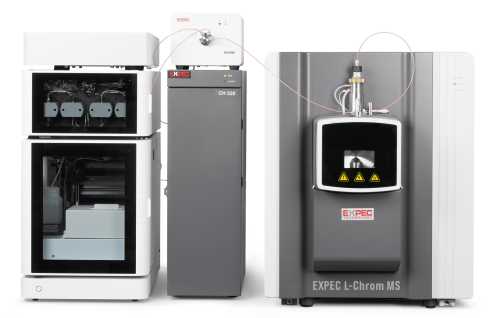

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS (насос исполнение 1)

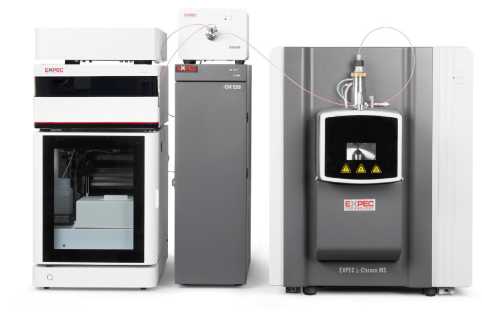

Рисунок 2 - Общий вид хромато-масс-спектрометров жидкостных с тройным квадруполем EXPEC L-Chrom MS (насос исполнение 2)
место нанесения знака утверждения типа
место нанесения серийного номера

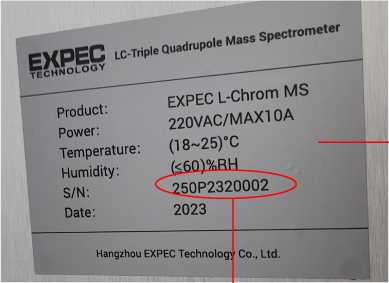

Рисунок 3 - Общий вид информационной таблички (шильдика)
