Принцип действия преобразователей реализован на пьезорезистивном методе измерения давления, основанном на измерении разности напряжений на электрических сопротивлениях мостовой схемы интегрального чувствительного элемента из монокристаллического кремния при механическом воздействии на него. Чувствительный элемент (далее - ЧЭ) закреплен на подложке из кремния, которая, в свою очередь, закреплена на измерительной мембране. При изменении давления рабочей среды меняются геометрические размеры и электрические сопротивления пьезорезисторов моста Уитстона. Разность потенциалов на выходах моста Уитстона зависит от текущего давления. Измеряемое давления в камере измерительного блока (измерительной ячейки) передается через разделительную мембрану и разделительную жидкость на чувствительный элемент. Измерительный блок разности давлений имеет две камеры (высокого и низкого давления, разделенные мембраной). Для модификаций преобразователей абсолютного давления полость чувствительного элемента в измерительной ячейке вакуумирована и герметизирована. В модификациях преобразователей избыточного давления у измерительной ячейки имеется связь с атмосферным давлением. После двойного преобразования напряжения выхода моста (аналогоцифрового и цифроаналогового), усиления, фильтрации, модуляции формируется выходной сигнал. Для передачи измерительной информации в преобразователях используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом на базе HART-протокола, а также цифровой выходной сигнал промышленных сетей Modbus RTU и Profibus PA по стандарту интерфейса RS-485. Для отображения информации модификации АМР 4753-20 и АМР 4753-30 оснащены цифровым индикатором.

Преобразователи выпускаются в модификациях: АМР 4753-10, АМР 4753-20, АМР 4753-40 (предназначенные для преобразования значения измеряемого параметра -избыточного и абсолютного давления), АМР 4753-30 (предназначенной для преобразования значения измеряемого параметра - разности давлений).

Преобразователя давления могут быть объединены в систему, предназначенной для расчета и индикации других величин, функционально связанных с измеряемым давлением: измерений разности давлений, гидростатического давления (уровня), границы раздела сред.

Конструктивно преобразователи в модификации АМР 4753-10 и АМР 4753-40 могут быть выполнены в виде единого моноблока, состоящего из цилиндрического корпуса с приемником давления с измерительной ячейкой (сенсор), а также с клеммами для подсоединения внешних электрических цепей. Преобразователи в модификации АМР 4753-20 и АМР 4753-30 состоят из измерительной ячейки с ЧЭ и электронного модуля в котором размещены микропроцессор с электронными схемами и элементы подключения. Электронный модуль размещается в герметичном корпусе со встроенным цифровым индикатором (при его наличии). Возможно различное расположение кнопок управления цифровым индикатором: внешнее, внутреннее под защитным стеклом.

Модификация АМР 4753-10 и АМР 4753-40 имеет аналоговый выходной сигнал силы постоянного тока. Модификация АМР 4753-20 и АМР 4753-30 имеет аналоговый выходной сигнал силы постоянного тока, цифровой сигнал на базе HART-протокола, а также цифровые сигналы промышленных сетей Modbus RTU и Profibus PA (в зависимости от заказа).

Преобразователи давления выпускаются в стандартном или взрывозащищенном исполнении, с видами взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

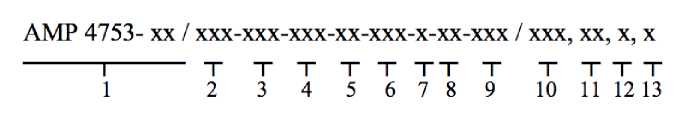

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные конструктивные исполнения отличающиеся друг от друга конструкцией корпуса, видом измеряемого давления, диапазонами измерений, точностными характеристиками, видами выходного сигнала, способом присоединения к измерительному процессу, наличием и видом взрывозащищенного исполнения и т.д. Идентификатор конструктивного исполнения преобразователей указывается в виде буквенно-цифрового кода на маркировке и имеет структуру, вида:

где:

• - переменная «x» - цифровое значение от «0» до «9»;

• - характеристики идентификационного кода:

• 1 - модификация преобразователя;

• 2 - конструктивные исполнения корпуса;

• 3 - диапазон измерений;

• 4 - вид выходного сигнала;

• 5 - наличие встроенной индикации и кнопок

управления;

6 - способ присоединения к измерительному процессу;

Подробное описание и расшифровка значений идентификатора модификаций приведены в эксплуатационной документации.

Серийный номер преобразователей имеет вид цифрового обозначения, состоящего из арабских цифр, и наносится методом гравировки на маркировочную табличку или на корпус преобразователей, место нанесения заводского номера приведен на рисунке 2.

Общий вид преобразователей представлен на рисунке 1.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Пломбирование преобразователей не предусмотрено.

а.

б)

г.1)

г.2)

г)

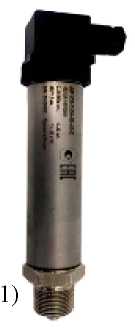

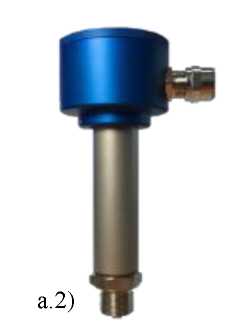

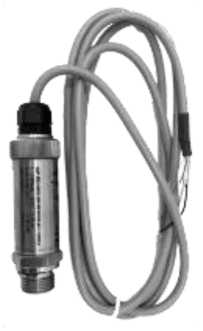

Рисунок 1 - Общий вид преобразователей, модификаций:

а) АМР 4753-10: а.1) - в стандартном корпусе; а.2) - в корпусе с видом взрывозащиты «искробезопасная электрическая цепь»; а.3) - в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка»; б) АМР 4753-40; в) АМР 4753-20 в корпусе во взрывозащищенном исполнение с расположение кнопок управления цифровым индикатором: в.1) - внешнее, в.2) - под защитным стеклом, в.3) внутреннее;

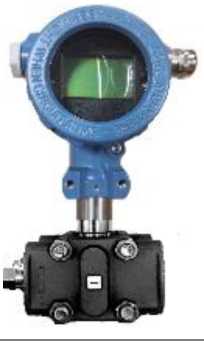

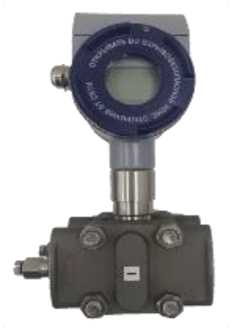

г) АМР 4753-30 в корпусе во взрывозащищенном исполнение с расположение кнопок управления цифровым индикатором: г.1) - внешнее, г.2) - под защитным стеклом

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

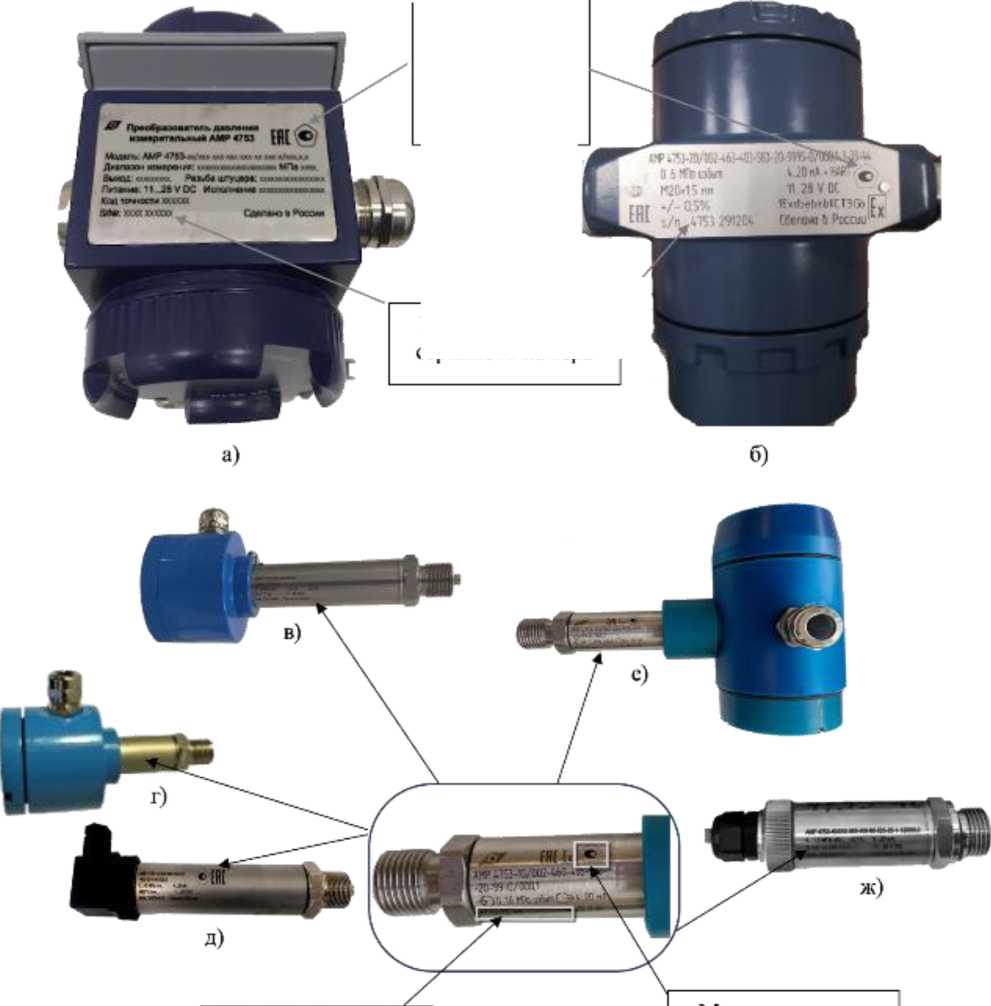

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера для преобразователей модификаций: АМР 4753-20 - а) и е); АМР 4753-30 - б);

АМР 4753-10 - в), г) и д); АМР 4753-40 - ж)

Т а б л и ц а 5 - Комплектность

Т а б л и ц а 2 -

Окончание таблицы 2

Вариация выходных сигналов ⁵⁾, %______________________________

J^YI

Пределы допускаемой дополнительной приведенной погрешности ⁶⁾ от диапазона измерений, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 15 °С до плюс 35 °С), на каждые 10 °С, %__________________________________________________

• ¹⁾ Фактический диапазон измерений, посредством указания нижнего предела измерений и верхнего предела измерений приведен в паспорте и нанесен на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ²⁾ По заказу, преобразователи могут быть изготовлены в других единицах измерений давления, допущенных к применению в Российской Федерации.

• ³⁾ В меню преобразователей модификации АМР 4753-20 и АМР 4753-30 предусмотрен выбор единиц измерения давления, допущенных к применению в РФ. Информация о настройках преобразователя для вывода результатов измерений в выбранной единицы измерения и соотношения между единицами измерения указана в руководстве по эксплуатации;

• ⁴⁾ Фактическое значение указано в паспорте и нанесено на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ⁵⁾ При температуре окружающего воздуха от плюс 15 °С до плюс 35 °С.

• ⁶⁾ Основная и дополнительные приведённые погрешности измерений давления суммируются алгебраически.

Т а б л и ц а 3 - Технические

Окончание таблицы 3

• ¹⁾ В зависимости от исполнения, фактические значения приведены в паспорте.

• ²⁾ В зависимости от исполнения, фактические значения нанесены на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ³⁾ Для модификации АМР 4753-20 и АМР 4753-3О.

• ⁴⁾ Аналоговый выходной сигнал силы постоянного тока может быть с наложенным на него цифровым сигналом на базе HART-протокола, для модификации АМР 4753-20 и АМР 4753-30 в соответствии с заказом.

• ⁵⁾ Цифровой протокол по стандарту интерфейса RS-485.

• ⁶⁾ Указаны предельные значения габаритных размеров и массы, без учета монтажных частей, проводников электрических с соединительными приспособлениями и соединителями для проводов и контактов, дополнительных узлов, фактические значения определяются при заказе в соответствии с технической документацией изготовителя от модификации и конструктивного исполнения.

  в зависимости

  минус 25 °С

• ⁷⁾ Воздействие температуры окружающего воздуха ниже (для модификации АМР 4753-20 и АМР 4753-30) в исполнении с цифровым индикатором не приводит к повреждению цифрового индикаторного устройства, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается, работоспособность преобразователя сохраняется. При температуре ниже минус 25 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

Цифровой индикатор.

Т а б л и ц а 4 - Показатели надежности
