Номер по Госреестру СИ: 94421-25
94421-25 Системы измерений передачи данных
(NCG)
Назначение средства измерений:
Системы измерений передачи данных NCG (далее - СИПД) предназначены для измерений количества информации (данных) с целью получения исходных данных приучете объема оказанных услуг электросвязи операторами связи.
Внешний вид.
Системы измерений передачи данных
Рисунок № 1
Общие сведения
Дата публикации - 27.01.2025
Срок свидетельства - 24.01.2030
Номер записи - 196208
ID в реестре СИ - 1422878
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация Fusion Server 2288H V5, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы измерений передачи данных (NCG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88174-23 |
Комплексы измерительные частотно-временной синхронизации, Sentinel Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91650-24 22.03.2029 |
Системы измерительные, ЛИНКМЕТР.МЕТРОЛОГИЯ Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94421-25 24.01.2030 |
Системы измерений передачи данных, NCG Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Системы измерений передачи данных (NCG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 7 | 7 | 3 | 4 | 0 | 7 | 3 | 4 |
Стоимость поверки Системы измерений передачи данных (NCG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Специальное программное обеспечение (ПО) СИПД является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.
Конструкция оборудования FusionServer 2288H V5 исключает возможность несанкционированного
FusionServer 2288H помещении.
Защита ПО
уровню «средний» по
V5
влияния на ПО и измерительную информацию. Оборудование размещается в защищенном от несанкционированного доступа
непреднамеренных и преднамеренных изменений соответствует
от
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NCG |
|
Номер версии (идентификационный номер) ПО |
не ниже R21 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Настройка и методы измерений» руководства по эксплуатации ДТРЕ.468261.003РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ДТРЕ.468261.003ТУ «Системы измерений передачи данных NCG. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)
ИНН 9709079127
Юридический адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 9
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
СИПД являются функциональными системами, реализованными на аппаратной платформе серверов FusionServer 2288H V5 (далее - оборудование FusionServer 2288H V5).
СИПД реализуют следующие функции: измерение количества информации, сбор подробной учетной информации, статистическая обработка данных о длительности сеансов и количестве информации, сортировка первичной учетной информации, запись, хранение, архивация учетной информации, передача учетной информации в автоматическую систему расчетов и на внешний носитель.
Принцип действия СИПД основан на регистрации IP-адреса абонента, данных измерений длительности сеанса передачи данных и количества переданного объема данных.
Конструктивно СИПД выполнены в виде плат-вычислителей общего назначения и не имеют контурных разграничений в оборудовании FusionServer 2288H V5, которое размещается в аппаратной стойке и состоит из одного или нескольких серверов.
Заводской номер наносится на выдвигающийся «язычок» в правом нижнем углу оборудования FusionServer 2288H V5, в форме шильды, содержащей заводской номер в буквенно-цифровом формате, методом наклеивания.

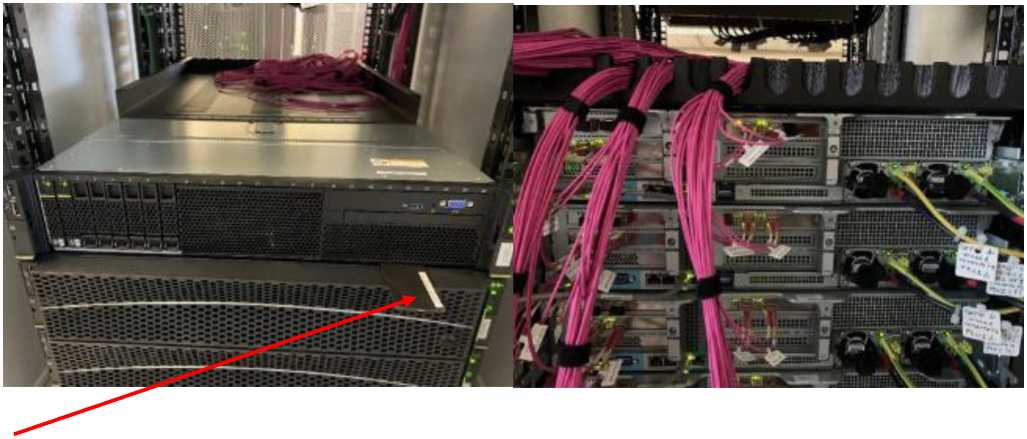

Внешний вид оборудования FusionServer 2288H V5 с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.
Задняя панель
Место нанесения заводского номера
Передняя панель
Рисунок 1 - Внешний вид СИПД, реализованного на оборудовании FusionServer 2288H V5, размещенном в аппаратной стойке
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой разности (расхождения) шкалы времени относительно национальной шкалы времени UTC(SU), с |
±1 |
|
Диапазон измерений продолжительности сеанса передачи данных, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных), байт:
|
±10 ±К^10-4 |
|
Примечание: К- количество переданной (принятой) информации (данных), байт | |
Требования к техническим характеристикам: габаритные размеры, масса, напряжение питания, потребляемая мощность, рабочие условия применения отсутствуют, так как СИПД является функциональной частью оборудования FusionServer 2288H V5.
