Сведения о средстве измерений: 91650-24 Системы измерительные

Номер по Госреестру СИ: 91650-24
91650-24 Системы измерительные
(ЛИНКМЕТР.МЕТРОЛОГИЯ)

Назначение средства измерений:
Системы измерительные ЛИНКМЕТР.МЕТРОЛОГИЯ (далее по тексту - системы) предназначены для измерений, обработки, вычислений, регистрации и отображения характеристик входящего и исходящего трафика пакетной передачи данных, в целях контроля заявленных параметров качества предоставления услуг связи для обеспечения их целостности и устойчивости функционирования, включая продолжительность сеанса передачи данных, среднюю скорость передачи данных, круговую задержку передачи пакетов данных.

сертификация программного обеспечения
Внешний вид. Системы измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерительные
Рисунок № 1
Внешний вид. Системы измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерительные
Рисунок № 2
Внешний вид. Системы измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерительные
Рисунок № 3
Внешний вид. Системы измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы измерительные
Рисунок № 4

Общие сведения

Дата публикации - 26.03.2024
Срок свидетельства - 22.03.2029
Номер записи - 193541
ID в реестре СИ - 1415358
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№790 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88174-23

Комплексы измерительные частотно-временной синхронизации, Sentinel
Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва)
ОТ
МП
2 года
91650-24
22.03.2029
Системы измерительные, ЛИНКМЕТР.МЕТРОЛОГИЯ
Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва)
ОТ
МП
2 года
94421-25
24.01.2030
Системы измерений передачи данных, NCG
Общество с ограниченной ответственностью "Трилайн-Д" (ООО "Трилайн-Д") (РОССИЯ г. Москва)
ОТ
МП
1 год

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Кто поверяет Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КИА"
(РОСС RU.0001.310033)
  • -
  • 1 1 0 0 1 1 0

    Стоимость поверки Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Специальное программное обеспечение (ПО) систем включает в себя специализированное ПО ЛИНКМЕТР.СЕРВЕР версии не ниже 1.0 и специализированное ПО ВЕКТОР-2019-БАДИ-ХХХХХ версии не ниже 2.0, устанавливаемое в соответствующие БАДИ, входящие в состав системы. Специальное ПО систем является метрологически значимым. ПО ЛИНКМЕТР.СЕРВЕР внесено в реестр российского программного обеспечения (№15726 от 05.12.2022).

    Конструкция систем, включая конструкции ЛИНКМЕТР-БУК и БАДИ, исключает возможность несанкционированного влияния на специальное ПО. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 - «средний».

    Идентификационные данные ПО представлены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ЛИНКМЕТР.СЕРВЕР

    ВЕКТОР-2О19-БАДИ-

    ХХХХХ

    Идентификационный номер ПО

    не ниже 1.0

    не ниже 2.0

    Цифровой идентификатор ПО

    dc80dd620a99409ee9948fd158740e8f

    указывается в паспорте

    Алгоритм вычисления цифрового идентификатора ПО

    md5


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на руководство по эксплуатации систем и на верхние панели составных частей систем в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в разделе 6 «Проведение измерений» руководства по эксплуатации ДТРЕ.468261.002РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    ДТРЕ.468261.002ТУ «Системы измерительные   ЛИНКМЕТР.МЕТРОЛОГИЯ.

    Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)

    ИНН 9709079127

    Юридический адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20

    Изготовитель


    Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)
    ИНН 9709079127
    Адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский,
    д. 2, стр. 11, эт. № 2, ком. № 20

    Испытательный центр

    Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
    Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

    Правообладатель


    Общество с ограниченной ответственностью «Трилайн-Д» (ООО «Трилайн-Д»)
    ИНН 9709079127
    Юридический адрес: 109029, г. Москва, вн. тер. г. муниципальный округ Таганский, пр-д Сибирский, д. 2, стр. 11, эт. № 2, ком. № 20

    Принцип действия систем основан на формирования тестового трафика передачи данных с заданными характеристиками в сети (канале) связи в точке подключения источника пакетов данных системы и измерении этих характеристик приемником системы в контролируемой точке сети (канале) связи. В качестве контролируемой точки сети (канала) связи может выступать точка подключения абонентского устройства.

    Системы имеют в своем составе блок управления ЛИНКМЕТР-БУК и блоки аппаратные для дистанционных измерений параметров сетей передачи данных серии ВЕКТОР-2019-БАДИ-ХХХХХ (далее - БАДИ), номер в реестре утвержденных типов средств измерений 81411-21. Системы комплектуются модификациями БАДИ в зависимости от задач контроля (измерений) (по согласованию с заказчиком). Модификации БАДИ, которые могут входить в состав систем, приведены в описании типа средства измерений ВЕКТОР-2019-БАДИ-ХХХХХ. В состав каждого БАДИ входит приёмник сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS - модуль приемовычислительный ВЕКТОР-СС (далее -ВЕКТОР-СС), номер в реестре утвержденных типов средств измерений 73180-18. Для привязки значений меток времени в трафике пакетов данных ВЕКТОР-СС обеспечивает синхронизацию шкал времени каждого БАДИ, включенного в систему, с национальной шкалой времени Российской Федерации UTC (SU) с нормированной разностью (расхождением) между ними. Блок управления ЛИНКМЕТР-БУК выполняет функции управления и отображения результатов и не является средством измерений.

    Системы формируют в сети связи тестовый трафик пакетной передачи данных, из файлов эталонных объёмов (ФЭО), набор которых имеет каждый БАДИ, входящий в систему. Системы осуществляют измерения, обработку, вычисления, регистрацию и отображение текущих значений средней скорости входящего и исходящего трафика, а именно, значений средней скорости передачи данных от БАДИ, формирующего исходящий тестовый трафик, к абонентскому устройству, принимающему тестовый трафик в контрольной точке подключения (средняя входящая скорость) и средней скорости передачи данных от абонентского устройства, формирующего исходящий трафик в контрольной точке подключения, к БАДИ (средняя

    Лист № 2

    Всего листов 7 исходящая скорость), а также средних значений круговой задержки передачи пакетов данных между БАДИ и абонентским устройством, используя механизм обратной петли протокола TCP/IP. При этом абонентское устройство может быть любым, поддерживающим протокол TCP/IP. Системы вычисляют значение средней входящей/исходящей скорости передачи данных за промежуток времени измерения (измеренная продолжительность сеанса передачи данных) путем деления измеренного количества информации (объёма переданных данных) на значение измеренной продолжительности сеанса передачи данных.

    Системы имеют возможность интеграции с аналитической облачной системой ЛИНКМЕТР, что обеспечивает доступ к общей базе данных измерений, анализа и статистики.

    Системы содержат устройства, осуществляющие функции:

    - измерений, вычислений, регистрации и обработки результатов;

    - передачи результатов измерений, вычислений и обработки;

    - управления, настройки и отображения результатов измерений, вычислений и обработки.

    Взаимосвязь составных частей систем обеспечивается посредством встроенных и/или внешних интерфейсов.

    Заводской номер, однозначно идентифицирующий каждый экземпляр системы, наносится на верхнюю панель блока управления ЛИНКМЕТР-БУК, входящего в состав системы, в форме шильды, содержащей заводской номер в цифровом формате, методом наклеивания.

    Структурно-функциональная схема систем показана на рисунке 1.

    Внешний вид. Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ), http://oei-analitika.ru
    Внешний вид. Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ), http://oei-analitika.ru

    Рисунок 1 - Структурно-функциональная схема систем

    ВЕКТОР-2019-БАДИ-ХХХХХ

    ФЭО

    ВЕКТОР-2019БАДИХХХХХ

    ФЭО

    ВЕКТОР-2019БАДИХХХХХ

    ФЭО

    ...

    •..

    ВЕКТОР-2 019-БАДИ-ХХХХХ

    ФЭО

    ВЕКТОР-2019-БАДИ-ХХХХХ

    ФЭО

    ВЕКТОР-2 019-БАДИ-ХХХХХ

    ФЭО

    Управление, настройка и отображение результатов измерений и вычислений

    Передача результатов измерений, обработки и вычислений

    Проведение измерений. вычислений. регистрации и обработки результатов

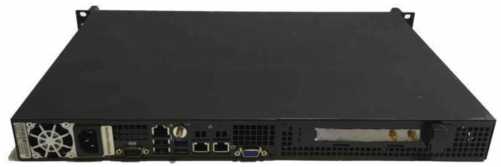

    Внешний вид составных частей систем представлен на рисунке 2.

    Внешний вид. Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ), http://oei-analitika.ru

    ВЕКТОР-2019-БАДИ-ХХХХХ

    Внешний вид. Системы измерительные (ЛИНКМЕТР.МЕТРОЛОГИЯ), http://oei-analitika.ru

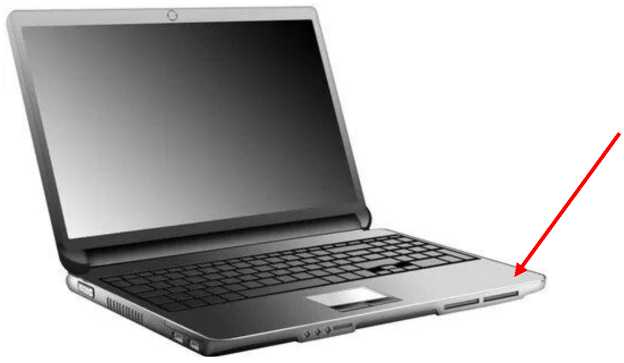

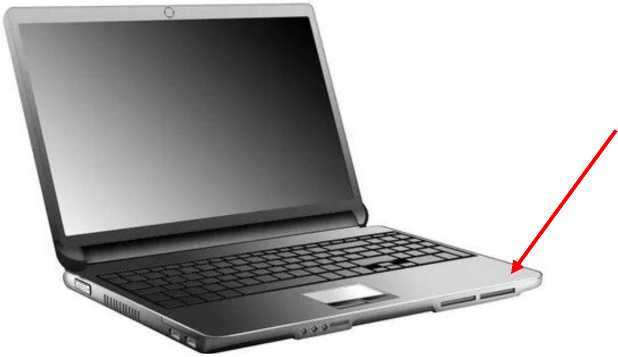

    Место нанесения заводского номера, знака утверждения типа и знака поверки

    Блок управления ЛИНКМЕТР-БУК

    Рисунок 2 - Внешний вид составных частей систем


    Таблица 4 -

    Наименование, тип

    Обозначение

    Количеств о шт./экз.

    Система измерительная

    ЛИНКМЕТР.МЕТРОЛОГИЯ

    1*

    Руководство по эксплуатации

    ДТРЕ.468261.002РЭ

    1

    Паспорт

    ДТРЕ.468261.002ПС

    1

    * Комплект поставки определяется по согласованию с Заказчиком


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений продолжительности сеанса передачи данных, с

    от 1,0 до 3600

    Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с

    ±0,3

    Диапазон измерений средней скорости передачи данных, байт/с

    от 1 до 475408

    Пределы допускаемой абсолютной погрешности измерений средней скорости передачи данных, байт/с

    ±(№изм-т)/Т

    Диапазон измерений круговой задержки передачи пакетов данных, с

    от 240-4 до 3,0

    Пределы допускаемой абсолютной погрешности измерений круговой задержки передачи пакетов данных, с

    ±240-4

    Примечание: Wизм - измеренная средняя скорость передачи данных, байт/с; т=3с; Т - время измерения (измеренная продолжительность сеанса передачи данных), с

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры основных составных частей систем (длина х ширина х высота), мм, не более

    • - блок управления ЛИНКМЕТР-БУК

    • - ВЕКТОР-2019-БАДИ-ХХХХХ

    400 x 300 x 70

    483 x 287 x 43

    Масса основных составных частей систем, кг, не более:

    • -  блок управления ЛИНКМЕТР-БУК

    • -  ВЕКТОР-2019-БАДИ-ХХХХХ

    7

    4

    Параметры электрического питания составных частей систем:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 198 до 242

    от 49,5 до 50,5

    Потребляемая мощность составных частей систем, В^А, не более:

    • -  блок управления ЛИНКМЕТР-БУК

    • -  ВЕКТОР-2О19-БАДИ-ХХХХХ

    100

    200

    Условия эксплуатации

    По группе 2 ГОСТ 22261-94
