Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (порции материала, продукта или груза) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи на периферийные устройства.

Средства измерений представляют собой весы автоматические дискретного действия для суммарного учета по ГОСТ Р 8.900-2015, оснащенные неавтоматическим (статическим) режимом работы, который может применяться для поверки.

Средства измерений имеют модульную конструкцию, состоят из следующих функциональных узлов.

Взвешивающий модуль (Т.2.7.5 ГОСТ Р 8.900-2015, далее - ВМ) включает в себя грузоприемное устройство (Т.2.1.1 ГОСТ Р 8.900-2015, далее — ГПУ), выполненное в виде одного или двух накопительных бункеров с устройствами загрузки и выгрузки материала и тензорезисторными весоизмерительными датчиками (Т.2.7.1 ГОСТ Р 8.900-2015; далее -датчики). Датчики устанавливаются на опорной рамной конструкции, которая устанавливается на жесткую горизонтальную поверхность (фундамент или несущая конструкция).

Электронное устройство (Т.2.2.1 ГОСТ Р 8.900-2015): устройство обработки аналоговых данных (Т.2.7.3 ГОСТ Р 8.900-2015; далее - УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки, и суммирующее показывающее устройство (Т.4.3 ГОСТ Р 8.900-2015) с органами управления средством измерений.

Электрический шкаф (шкаф управления), может включать в себя электронные устройства, блоки цифровых интерфейсов, устройства питания и коммутации.

В составе средств измерений используются следующие датчики:

• - датчики весоизмерительные тензорезисторные DE, PST, модификации DE, DEE, DEL (регистрационный № 78875-20);

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB, HSX, ILK, UDJ (регистрационный № 77382-20);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации Н8С, Н3 (регистрационный № 55371-19);

• - датчики весоизмерительные тензорезисторные Bend Beam, модификации ВМ11, L6E3, L6W (регистрационный № 55198-19);

• - датчики весоизмерительные тензорезисторные Н2 и Н11 мод. Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3, модификации H2 (регистрационный № 55200-13);

• - датчики весоизмерительные тензорезисторные С и Н, модификации С2, С2Н, Н4 (регистрационный № 53636-13);

• - датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т40А, Т50М1, Т50М2, Т50М3, Т60АМ1, Т60АМ2 (регистрационный № 53838-13);

• -  датчики весоизмерительные тензорезисторные С, модификации С2А (регистрационный № 53636-13).

В средствах измерений могут использоваться следующие электронные устройства (Т.2.2.1 ГОСТ Р 8.900-2015):

• - весовой контроллер дозирующий ВКД-001, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк;

• - весовой терминал ВТЦ, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк.

• - динамический преобразователь универсальный ДПУ, модификации ДПУ-00Х-Ех (обозначение «00Х» указывает на количество аналого-цифровых каналов и принимает значения от 001 до 008), изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк.

Общий вид ГПУ средств измерений представлен на рисунке 1, электронных устройств - на рисунке 2.

БУНКЕР-[1]-[2]

БУНКЕР-[1]-[2]-Д

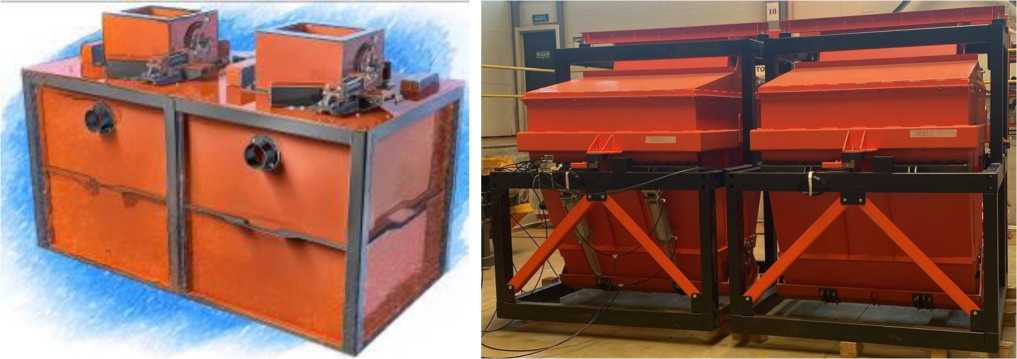

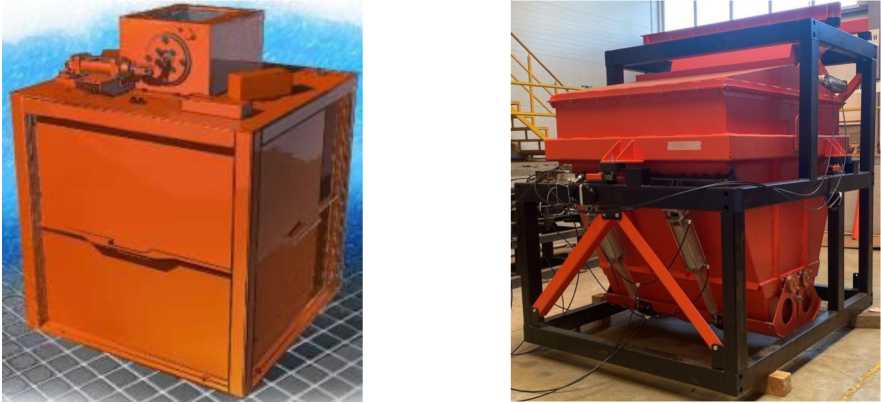

Рисунок 1 - Общий вид ГПУ средств измерений (примеры)

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус электронных устройств, входящих в состав средств измерений, наносится пломба с изображением знака поверки. Схема пломбировки определяется исполнением средства измерений и приведена на рисунке 2.

Нанесение знака поверки на средства измерений не предусмотрено.

1

1

2

ДПУ-ООХ-Ех

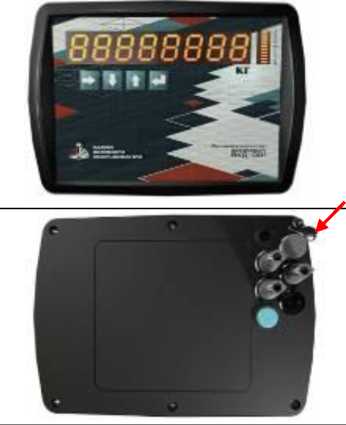

Рисунок 2 - Общий вид и схема пломбировки электронных устройств средств измерений (1 - свинцовая или пластиковая пломба, 2 - электронное клеймо (случайное число), генерируется после настройки и регулировки)

Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 3),

исполнением ГПУ и устройств загрузки и выгрузки материала и имеют следующие обозначения:

БУНКЕР-[1]-[2]-[3], где:

БУНКЕР - наименование типа средств измерений;

• [1] - значение максимальной нагрузки, кг: 30, 60, 130, 200, 300, 400, 800, 900, 1700, 3000, 7000;

• [2] - условное обозначение типа привода механизмов загрузки и разгрузки: П - пневматический; Э - электрический;

• [3] - условное обозначение количества накопительных бункеров в составе ГПУ:

Д - два накопительных бункера; обозначение отсутствует для модификаций средств измерений с одним бункером.

Средства измерений оснащены устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 8.900-2015):

• - суммирующее устройство (Т.2.3);

• - полуавтоматическое устройство установки на нуль (Т.2.4.2);

• - автоматическое устройство установки нуля (Т.2.4.3);

• - устройство слежения за нулем (Т.2.4.5);

• - прерывание автоматической работы (6.3) средств измерений;

• - показывающее устройство с расширением.

Средства измерений могут быть оснащены неавтоматическим (статическим) режимом работы, который может применяться при поверке.

Средства измерений функционируют в автоматическом циклическом режиме, взвешивание материала выполняется дискретными ненормируемыми порциями. Общая масса всех взвешенных порций определяется суммированием нарастающим итогом. Цикл работы средств измерений включает в себя следующие этапы:

• - заполнение накопительного бункера материалом до заданного значения массы в определенном диапазоне значений;

• - взвешивание полученной порции материала в автоматическом статическом режиме;

• - выгрузка взвешенной порции материала;

• - взвешивание разгруженного ГПУ в автоматическом статическом режиме;

• - определение массы выгруженной порции материала, как разности измеренных значений массы загруженного и разгруженного ГПУ;

• - определение массы всех взвешенных порций материала и регистрация результата измерений.

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде металлической пластинки, крепится при помощи заклепок на накопительный бункер или опорную раму ГПУ и/или приклеивается на корпус прибора, и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии и гравировки:

• - торговая марка изготовителя и его полное наименование;

• - знак утверждения типа;

• - обозначение типа и модификации средства измерений;

• - заводской (серийный) номер (арабские цифры);

• - обозначение вида (типа) взвешиваемого материала;

• - метрологические характеристики:

• - класс точности;

• - максимальный нагрузка, Мах;

• - минимальный нагрузка, Min;

• - минимальное значение суммарной нагрузки, Emin;

• - цена деления шкалы суммирования, dt;

• - технические характеристики:

• - параметры электрического питания;

• - частота электрической сети;

• - диапазон рабочих температур для ГПУ средства измерений;

• - дата изготовления.

Общий вид маркировочной таблички представлен на рисунке 3.

Вки «тонпиик диск|'=тя* jfRcTwia лая суычфют уч?тя EMTKF.P БУНКЕР*              жл

К.Тйй< 1йЩкА.П1 ПО ГОСТ Pl 9<№-30LS      _______________________________

V ВтВГШНР-МММЙ Ч?ПГГрНК1 ______________________________________________ £‘

Рмои,

Ьн.и’Т’И’и.

Рисунок 3 - Общий вид маркировочной таблички средств измерений (пример)

Таблица 5 - Комплектность средств измерений

Модификации средств измерений, максимальная нагрузка (Мах), минимальная нагрузка (Min), минимальная суммарная нагрузка (£min), в зависимости от пределов допускаемой относительной погрешности, а также действительная цена деления (dt) основного и суммирующего отсчетного устройства приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Минимальная суммарная нагрузка (Smin) определяется и указывается на маркировочной табличке средства измерений по результатам его первичной поверки, проведенной на материале, для взвешивания которого предназначено данное средство измерений.

Таблица 3 - Основные технические характеристики

Таблица 4 - Масса и габаритные размеры ГПУ средств измерений
