Номер по Госреестру СИ: 86622-22
86622-22 Устройства весоизмерительные автоматические
(MONACS)
Назначение средства измерений:
Устройства весоизмерительные автоматические MONACS (далее — средство измерений) предназначены для измерений массы.
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 1
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 2
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 3
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 4
Программное обеспечение
Программное обеспечение средства измерений (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части и хранится в энергонезависимом запоминающем устройстве терминала весоизмерительного.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Изменение ПО через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
-
- пломбировка весоизмерительного прибора ДПУ-00Х-Ех;
-
- разграничение прав доступа к режимам работы средства измерений с помощью пароля;
-
- использование хранящегося в энергонезависимой памяти журнала событий, в котором при изменении метрологически значимых параметров формируется соответствующая запись.
ПО ВТЦ защищено с помощью специальных программных средств, предусмотренных изготовителем: выполнено сопряжение установленного ПО к уникальному номеру контроллера. При включении средства измерений выполняется сравнение уникального номера контроллера с хранящимся номером в энергонезависимой памяти терминала ВТЦ. При несовпадении этих значений возможность выполнения измерений блокируется и становится невозможным.
Идентификационные данные программного обеспечения доступны для просмотра во время работы средства измерений при переходе в раздел меню «Параметры устройства».
Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ВТЦ |
ДПУ-00Х-Ех | |
Идентификационное наименование ПО |
ВТЦ |
- |
Номер версии (идентификационный номер) ПО |
не ниже 1.145.ххх* |
1.04.хх |
Цифровой идентификатор ПО |
- |
- |
*обозначение «х» не относится к метрологически значимому ПО, принимает значение от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на задней части весового терминала ВТЦ, а также на титульные листы эксплуатационной документации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 15 «Методика взвешивания» документа УЗВО.40452.001 «Устройства весоизмерительные автоматические MONACS. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим MONACSПриказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.39-013-61182529-2021 «Устройства весоизмерительные автоматические MONACS. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Торговый дом «Завод весового оборудования» (ООО «ТД «ЗВО»)
ИНН 0256021017
Адрес: 453502, Россия, Республика Башкортостан, г. Белорецк, ул. Блюхера, 86
Телефон/факс: +7 (34792) 4-82-66 адрес в Интернет: www.uzvo.ru адрес электронной почты: umi.info@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Торговый дом «Завод весового оборудования» (ООО «ТД «ЗВО»)ИНН 0256021017 Юридический адрес: 453502, Россия, Республика Башкортостан, г. Белорецк, ул. Блюхера, 86
Адрес места осуществления деятельности: 453502, Россия, Республика Башкортостан, г. Белорецк, ул. Блюхера, 86
Телефон/факс: +7 (34792) 4-82-66 адрес в Интернет: www.uzvo.ru адрес электронной почты: umi.info@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Российская Федерация, г. Москва, ул. Озерная, 46. Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru; адрес электронной почты: office@vniims.ruПравообладатель
Общество с ограниченной ответственностью «Торговый дом «Завод весового оборудования» (ООО «ТД «ЗВО»)ИНН 0256021017
Адрес: 453502, Россия, Республика Башкортостан, г. Белорецк, ул. Блюхера, 86
Телефон/факс: +7 (34792) 4-82-66 адрес в Интернет: www.uzvo.ru адрес электронной почты: umi.info@yandex.ru
Средство измерений устанавливается в погрузочно-разгрузочную технику (подъемно-транспортное оборудование) с гидравлической системой подъема, в том числе на экскаваторную технику, ковшовые автопогрузчики (далее — погрузчики).
Принцип действия средства измерений основан на использовании тензометрического метода. Давление, создаваемое в цилиндрах гидравлической системы подъема погрузчика, возникающее под действием силы тяжести взвешиваемого груза (объекта измерений), вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений осуществляет измерения в автоматическом режиме при задействовании подъемно-транспортного оборудования погрузчика, на котором установлено средство измерений, и состоит из следующих основных частей.
Комплект первичных преобразователей: два датчика модификаций YL103-50, YL103-100 или YL103-150 (изготовитель «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай) с аналоговым выходным сигналом, встраиваемые в гидравлическую систему подъемно-транспортного оборудования погрузчика. Ковш выступает в качестве грузоприёмного устройства (далее - ГПУ) средства измерений.
Комплект вспомогательных датчиков и устройств (для автоматизированного определения положения ГПУ средства измерений, определения угла наклона погрузчика), а также устройства коммутации.
Динамический преобразователь универсальный ДНУ, модификации ДПУ-00Х-Ех (обозначение «00Х» указывает на количество аналого-цифровых каналов и принимает значения от 001 до 008), изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. В составе электронные устройства аналого-цифрового преобразования сигналов первичных преобразователей, обработки цифровых сигналов, формирования значения измеренной массы.
Весовой терминал ВТЦ, изготовитель ООО «Торговый дом «Завод весового оборудования», г. Белорецк. В составе жидкокристаллический дисплей, запоминающее устройство, органы управления средством измерений. Весовой терминал оснащен следующими функциями:
-
- определение стабильного равновесия;
-
- полуавтоматическая установка показаний средства измерений на нуль;
-
- обнаружение промахов;
-
- ограничение наклона погрузчика (механизма подъема) при осуществлении измерений;
-
- суммирование (результат не нормируется в настоящем описании типа) отдельных результатов измерений.
Внешний вид средства измерений (основных частей) представлен на рисунках 1 - 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Средство измерений выпускается в модификациях, которые отличаются метрологическими и техническими характеристиками (согласно таблицам 2 - 4), а также исполнением ГПУ и имеют следующие обозначения:
MONACS-[M],
где [М] - максимальная нагрузка Мах, кг: 1000, 2000, 3000, 4000, 5000, 8000, 10000, 12000, 15000, 20000.

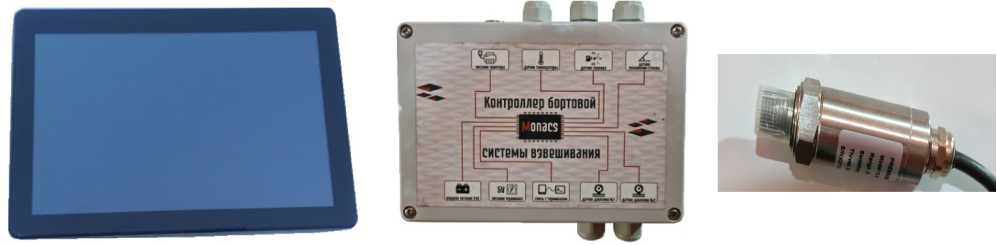

Рисунок 1 — Общий вид частей средства измерений: весовой терминал ВТЦ (слева), динамический преобразователь ДПУ-00Х-Ех (в центре), первичный преобразователь (справа)
ф ДПУ-ООХ-Ех
^Датчики давления
датчик положения Гф стрел ый
терминал весовой ВТЦ

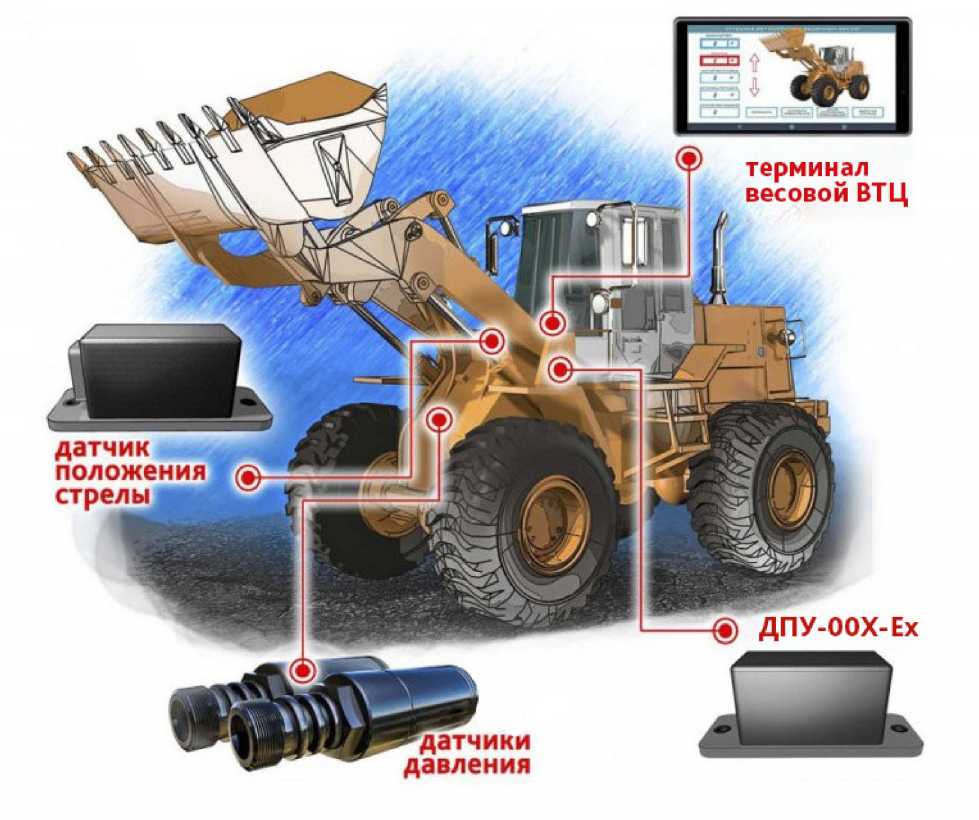

Рисунок 2 — Примеры (схемы) размещения частей средства измерений, смонтированного на ковшовом или вилочном погрузчике
1
ВТЦ

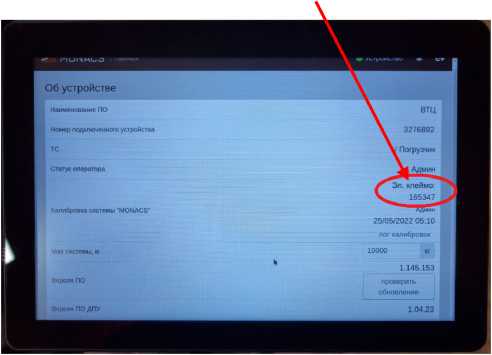

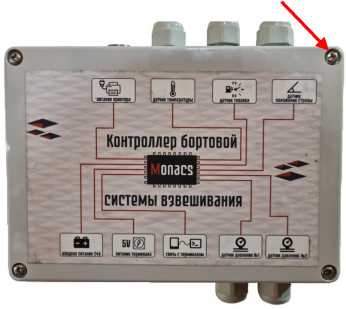

Рисунок 3 — Схема пломбировки весоизмерительных приборов (1 - электронное клеймо (случайное число), генерируется после настройки и регулировки; 2 - свинцовая, пластиковая или мастичная пломба, либо разрушаемая наклейка)
2
ДПУ-00Х-Ех
Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на заднюю часть терминала весового ВТЦ и содержит следующие основные данные:
-
- наименование изготовителя;
-
- обозначение типа и модификации средства измерений;
-
- знак утверждения типа;
-
- метрологические характеристики:
-
- максимальная нагрузка (Мах);
-
- минимальная нагрузка (Min);
-
- действительной цены деления шкалы (d);
-
- технические характеристики:
-
- максимальный угол наклона погрузчика;
-
- диапазон рабочих температур;
-
- дата изготовления;
-
- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр).
Знак поверки наносится на свидетельство о поверке средства измерений (при необходимости) в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 5 —
Наименование |
Обозначение |
Количество |
Устройство весоизмерительное автоматическое MONACS в составе:
|
- |
1 шт. |
Руководство по эксплуатации. Паспорт |
УЗВО.40452.001 |
1 экз. |
Руководство по эксплуатации и(или) паспорт электронного весоизмерительного устройства |
- |
1 экз. |
Методика поверки |
МП 204-01-2022 |
1 экз. |
Таблица 2 - Метрологические ха |
рактеристики | |||||||
Метрологическая характеристика |
MONACS- 1000 |
MONACS- 2000 |
MONACS- 3000 |
MONACS- 4000 |
MONACS- 5000 | |||
Диапазон измерений массы, кг |
от Min до Max включ. | |||||||
Диапазон показаний, кг |
от 0 до (Max+9d) включ. | |||||||
Максимальная нагрузка Max, кг |
1000 |
2000 |
3000 |
4000 |
5000 | |||
Минимальная нагрузка Min, кг |
200 |
100 |
200 |
100 |
200 |
200 |
200 |
500 |
Действительная цена деления шкалы d, кг |
10 |
10 |
20 |
10 |
20 |
20 |
20 |
50 |
Число делений шкалы n |
100 |
200 |
100 |
300 |
150 |
200 |
250 |
100 |
Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки m: Min < m < 50d 50d < m < 200d 200d <m < Max |
±1d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) |
Таблица 3 - Метрологические ха |
рактеристики | ||||
Метрологическая характеристика |
Значение | ||||
MONACS- 8000 |
MONACS- 10000 |
MONACS- 12000 |
MONACS- 15000 |
MONACS- 20000 | |
Диапазон измерений массы, кг |
от Min до Max включ. | ||||
Диапазон показаний, кг |
от 0 до (Max+9d) включ. | ||||
Максимальная нагрузка Max, кг |
8000 |
10000 |
12000 |
15000 |
20000 |
Минимальная нагрузка Min, кг |
500 |
500 |
500 |
1000 |
1000 |
Действительная цена деления шкалы d, кг |
50 |
50 |
50 |
100 |
100 |
Число делений шкалы n |
160 |
200 |
240 |
150 |
200 |
Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки m: Min < m < 50d 50d < m < 200d 200d <m < Max |
±1d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -25 до +40 до 85 включ. |
Угол наклона погрузчика при измерениях, о , не более |
3 |
Напряжение электрического питания от сети постоянного тока (бортовой сети (аккумулятора) погрузчика), В |
от 12 до 24 |
Габаритные размеры (ширина/длина/высота) средства измерений (весоизмерительного прибора), мм, не более: |
320/320/160 |
Масса средства измерений (весоизмерительного прибора), кг, не более |
10 |
