Номер по Госреестру СИ: 94398-25
94398-25 Системы измерений параметров сложнопрофильных деталей
(ГЕОМЕТРИКС-Л-06)
Назначение средства измерений:
Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06 (далее - системы) предназначены для измерений геометрических параметров объектов сложной формы.
Внешний вид.
Системы измерений параметров сложнопрофильных деталей
Рисунок № 1
Внешний вид.
Системы измерений параметров сложнопрофильных деталей
Рисунок № 2
Внешний вид.
Системы измерений параметров сложнопрофильных деталей
Рисунок № 3
Общие сведения
Дата публикации - 20.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196173
ID в реестре СИ - 1422737
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Виматек" (АО "Виматек")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы измерений параметров сложнопрофильных деталей (ГЕОМЕТРИКС-Л-06)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Виматек" (АО "Виматек")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88782-23 11.04.2028 |
Меры неразрушающего контроля, ВМТ УЗК-КЛ-01 Акционерное общество "Виматек" (АО "Виматек") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
89196-23 01.06.2028 |
Установки контроля геометрии колес и крупногабаритных тел вращения, "ГЕОМЕТРИКС-КЛ" Акционерное общество "Виматек" (АО "Виматек") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89397-23 19.06.2028 |
Установки ультразвукового контроля железнодорожных колес, Обозначение отсутствует Акционерное общество "Виматек" (АО "Виматек") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94398-25 17.01.2030 |
Системы измерений параметров сложнопрофильных деталей, ГЕОМЕТРИКС-Л-06 Акционерное общество "Виматек" (АО "Виматек") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Системы измерений параметров сложнопрофильных деталей (ГЕОМЕТРИКС-Л-06)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерений параметров сложнопрофильных деталей (ГЕОМЕТРИКС-Л-06)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем, которое установлено на персональный компьютер, разработано для выполнения измерительных задач и функции считывания данных.
ПО обеспечивает возможность выполнять настройку системы, обработку результатов измерений, посекционное сканирование, расчёт параметров профиля (хорда и толщины сечения, радиусы кромок, форма профиля, смещение профиля и других параметров), хранение и визуализацию, трехмерное изображение объекта в проверяемых сечениях, функционал для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения.
Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО ГЕОМЕТРИКС-Л-06 расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО ГЕОМЕТРИКС-Л-06 блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Главной защитой ПО является код доступа,
предоставляемый фирмой-изготовителем и позволяющий администрировать пользователей, что предотвращает неавторизованное использование ПО.
базу данных
«средний» в
Защита программного обеспечения систем соответствует уровню соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения системы
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Геометрикс-Л-06 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3Ь |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-050-15157546-2023 Системы измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06. Технические условия.
ПравообладательАкционерное общество «Виматек» (АО «Виматек»)
ИНН: 7802214659
Юридический адрес: 194223, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435 Телефон: +7(812)448-18-42
E-mail: info@ndt.net.ru
Web-сайт: www.vimatec.ru
Изготовитель
Акционерное общество «Виматек» (АО «Виматек»)ИНН: 7802214659
Адрес: 194223, г. Санкт-Петербург, вн.тер.г. муниципальный округ Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435
Телефон: +7(812)448-18-42
E-mail: info@ndt.net.ru
Web-сайт: www.vimatec.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн.тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Виматек» (АО «Виматек»)ИНН: 7802214659
Юридический адрес: 194223, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435 Телефон: +7(812)448-18-42
E-mail: info@ndt.net.ru
Web-сайт: www.vimatec.ru
Принцип действия систем основан на триангуляционном методе измерений расстояний. Системы состоят из: измерительного модуля, корпуса с защитными кожухами, персонального компьютера.
Измерительный модуль обеспечивает позиционирование и базирование объекта измерений после установки в технологическую оснастку, а также измерения его параметров. Измерительный модуль включает в себя опорную плиту, рамку датчиков, механизм перемещения рамки датчиков, поворотный шпиндель. Корпус необходим для закрепления измерительного модуля. Защитные кожухи необходимы для защиты оператора от лазерного излучения и защиты системы от загрязнений.
Измеряемый объект устанавливается в оснастку. Получение данных профиля объекта осуществляется в радиальном сечении - в плоскости XY на разной высоте при перемещении рамки датчиков вдоль оси Z. Данные с датчиков передаются в цифровом виде на компьютер. На основе полученных данных собирается модель объекта. Результаты могут быть представлены в виде таблиц данных, графических изображений по сечениям или трёхмерной модели.

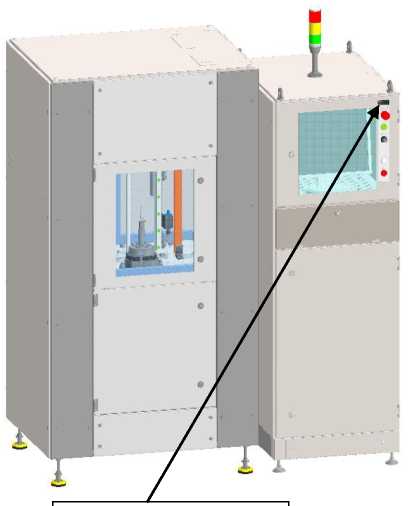

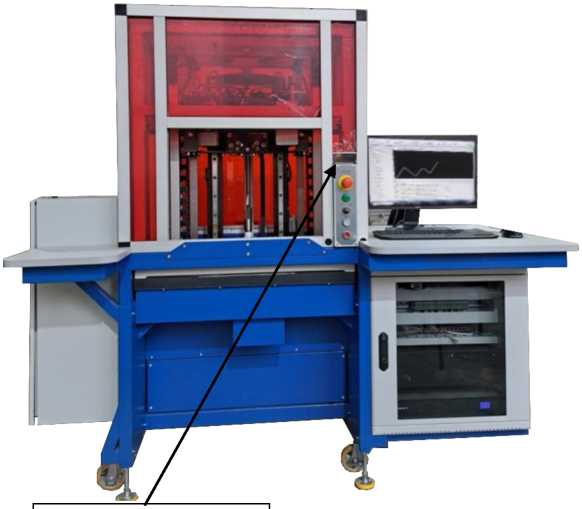

Корпус систем изготавливается в двух исполнениях: в лабораторном (рисунок 1а) и в цеховом (рисунок 1б).
Заводские номера наносятся на идентификационную табличку, расположенную на передней части корпуса, способом цифровой печати и имеют цифровое или цифробуквенное обозначение (рисунок 2). Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
а)
Рисунок 1 - Общий вид
систем измерений параметров
сложнопрофильных деталей
ГЕОМЕТРИКС-Л-06
а) лабораторное исполнение; б) цеховое исполнение.
виллатек
Система измерений параметров сложнопрофильных деталей ГЕОМЕТРИКС-Л-06
зав. № 23900
Напряжение сети 220 В Частота сети 50 Гц Потребляемая мощность 2,5 кВт
Сделано в России 2024 г. www.vimatec.ru
Рисунок 2 - Вид идентификационной таблички
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система измерений параметров сложнопрофильных деталей |
ГЕОМЕТРИКС-Л-О6 |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Монитор |
- |
1 шт. |
|
Программное обеспечение |
Геометрикс-Л-06 |
1 шт. |
|
Руководство по эксплуатации |
ЮТС 73.00.000 РЭ |
1 экз. |
|
Паспорт |
ЮТС 73.00.000 ПС |
1 экз |
|
Вспомогательная оснастка для проведения поверки* |
- |
1 экз. |
|
* - приобретается опционально. | ||
систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров в плоскости XY, мм |
от 0,1 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мм: - в диапазоне измерений от 0,1 мм до 25 мм включ. |
±0,012 |
|
- в диапазоне измерений св. 25 мм до 60 мм |
±0,045 |
|
Диапазон перемещений датчиков по оси Z, мм |
от 0,1 до 200 |
|
Пределы допускаемой абсолютной погрешности позиционирования датчиков по оси Z, мм |
±0,04 |
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение | |
|
Исполнение |
Лабораторное |
Цеховое |
|
Потребляемая мощность, кВт, не более |
2,5 | |
|
Питание от сети переменного тока: | ||
|
- напряжение, В |
от 198 до 242 | |
|
- частота, Гц |
от 49 до 51 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
2000x1100x1800 |
1500x800x2000 |
|
Масса, кг, не более |
780 |
1000 |
|
Условия эксплуатации: - температура окружающей среды, °C | ||
|
- относительная влажность воздуха (при |
от +15 до +30 | |
|
температуре +25 °C), %, не более |
80 | |
