Номер по Госреестру СИ: 89196-23
89196-23 Установки контроля геометрии колес и крупногабаритных тел вращения
("ГЕОМЕТРИКС-КЛ")
Назначение средства измерений:
Установки контроля геометрии колес и крупногабаритных тел вращения «ГЕОМЕТРИКС-КЛ» (далее - установки) предназначены для измерений геометрических параметров тел вращения, таких как цельнокатаные колеса, колеса специального исполнения, составные колеса в сборе или их части (бандажи, колесные центры).
Установки могут применяться в составе производственных и транспортных линий.
Внешний вид.
Установки контроля геометрии колес и крупногабаритных тел вращения
Рисунок № 1
Внешний вид.
Установки контроля геометрии колес и крупногабаритных тел вращения
Рисунок № 2
Внешний вид.
Установки контроля геометрии колес и крупногабаритных тел вращения
Рисунок № 3
Программное обеспечение
Установки имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
Геометрикс-КЛ |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 2.3 |
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна балку портала модуля контроля в виде наклейки, как указано на рисунках 1 и 2, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Устройство и работа» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-049-15157546-2021 «Установки контроля геометрии колес и крупногабаритных тел вращения «ГЕОМЕТРИКС-КЛ». Технические условия».
ПравообладательАкционерное общество «Виматек» (АО «Виматек»)
ИНН 7802214659
Юридический адрес: 194223, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, с. 2, помещ. 435
Тел.: (812) 448-18-42
Web-сайт: www.vimatec.ru
Изготовитель
Акционерное общество «Виматек» (АО «Виматек»)Юридический адрес: 194223, г. Санкт-Петербург, вн. тер. г. муниципальный округ Светлановское, ул. Курчатова, д. 9, с. 2, помещ. 435
Адрес места осуществления деятельности: 195220, г. Санкт-Петербург, ул. Гжатская, д. 21, лит. А
ИНН 7802214659
Тел.: (812) 448-18-42
Web-сайт: www.vimatec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Виматек» (АО «Виматек»)ИНН 7802214659
Юридический адрес: 194223, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, с. 2, помещ. 435
Тел.: (812) 448-18-42
Web-сайт: www.vimatec.ru
К настоящему типу средств измерений относятся установки модификаций 1 и 2. Модификации отличаются количеством используемых лазерных бинокулярных сканеров (далее - сканеров), метрологическими характеристиками.
Принцип действия установок основан на триангуляционном методе измерений расстояний.
Установки состоят из:
-
- модуля контроля,
-
- модуля позиционирования,
-
- шкафа управления,
-
- автоматизированного рабочего места оператора (компьютер с установленным программным обеспечением, пульт управления, источник бесперебойного питания),
-
- защитного ограждения.
Модуль контроля представляет собой сборную металлоконструкцию в виде портала. На стойки и балку портала крепятся сканеры, датчик определения наличия объекта контроля в зоне контроля, датчик температуры и аварийный выключатель. Количество и типы устанавливаемых сканеров определяются техническими характеристиками контролируемого объекта.
Модуль позиционирования включает в себя механизмы горизонтального перемещения и механизм вращения.
Защитное ограждение предназначено для хранения сменных накладок и защиты модуля позиционирования от повреждения.
Для защиты измерительной части установки от внешней засветки, загрязнений, а также для защиты окружающего установку пространства от лазерного излучения сканеров установка может быть оснащена крышей из сборного каркаса и шторок.
При эксплуатации установок в составе производственных и транспортных линий шкаф управления и автоматизированное рабочее место оператора располагаются в отдельном помещении.
Контролируемый объект устанавливается на шпиндель механизма вращения модуля позиционирования с помощью сменной накладки. Измерение объекта осуществляется в радиальном и осевом сечениях при его вращении на заданный угол или заданное количество оборотов. Результаты измерений расстояний с каждого сканера передаются в цифровом виде на компьютер по сети Ethernet для обработки программным обеспечением и расчета геометрических параметров контролируемого объекта. Информация, полученная в результате обработки данных, отображается на мониторе в цифровом и графическом виде (графическое изображение профиля объекта).
В комплект поставки установки входит настроечный образец для проверки работоспособности и калибровки установки. Настроечный образец представляет собой цельнокатаное колесо или образец измеряемого объекта, изготовленный в соответствии с нормативной документацией. При необходимости контроля маркировки с наружной стороны настроечного образца наносится канавка - эквивалент маркировки.
Общий вид установок с указанием места нанесения знака утверждения типа представлены на рисунках 1, 2. Содержание маркировки установок и формат нанесения заводских номеров представлены на рисунке 3. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочные таблички, расположенные на портале модуля контроля и дверце шкафа управления.
Нанесение знака поверки на установки не предусмотрено.
Пломбирование установок не предусмотрено.
Места нанесения Место нанесения знака
заводского номера утверждения типа

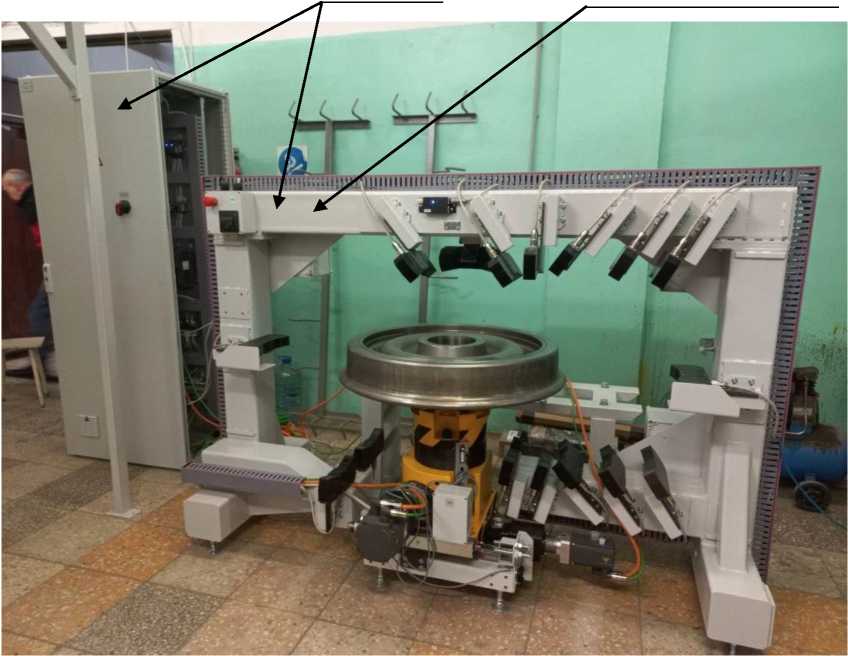

Рисунок 1 - Общий вид установок (модификация 1) с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения
Место нанесения знака
заводского номера
утверждения типа

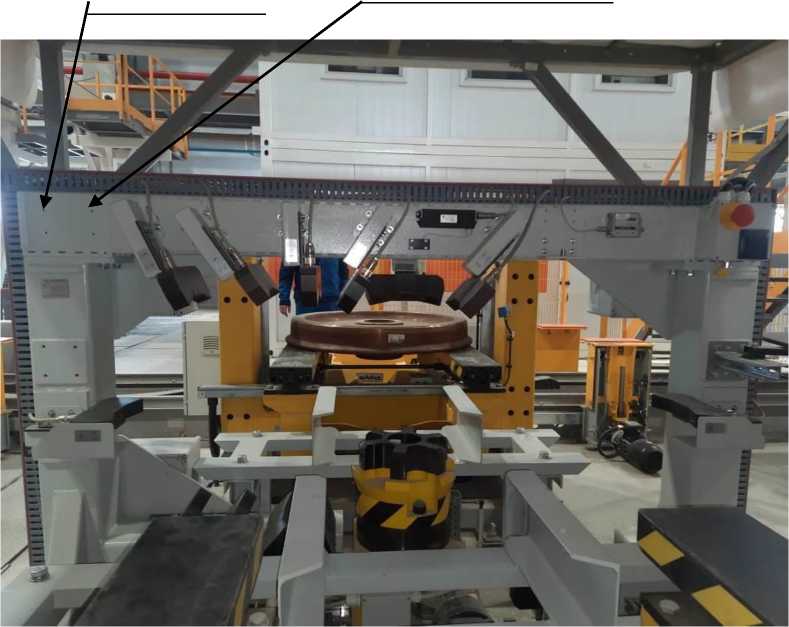

Рисунок 2 - Общий вид установок (модификация 2) с указанием мест нанесения знака утверждения типа и заводского номера
’t#) виматек
// Установка контроля геометрии
колес и крупногабаритных тел вращени>^
«ГЕОМЕТРИКС-КЛ» s' зав. № 22857/2270-2 * Напряжение сети 380 8
Частота сети 50 Гн
Потоебляемая Мощность 4 кВт
Сделано в России 2022г. wvyw.vimatec.ru
Место нанесения заводского номера

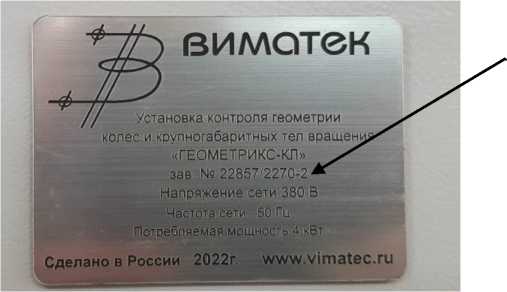

Рисунок 3 - Общий вид маркировочной таблички с указанием места нанесения заводского номера
Таблица 4 - Комплектность установок
Наименование |
Обозначение |
Кол-во |
Установка контроля геометрии колес и крупногабаритных тел вращения |
«ГЕОМЕТРИКС-КЛ» |
1 шт. |
Сменные накладки |
- |
от 1 шт.* |
Настроечный образец |
ЮТС 57.00.200 СБ |
от 1 шт.* |
Подставка для хранения настроечного образца |
- |
от 1 шт.* |
Крыша |
- |
1 шт.* |
Напольный шкаф для размещения оборудования автоматизированного рабочего места оператора |
- |
1 шт.* |
Вспомогательное оборудование для сканеров |
- |
1 комплект* |
Паспорт |
ЮТС 57.00.000 ПС |
1 экз. |
Наименование |
Обозначение |
Кол-во |
Руководство по эксплуатации |
ЮТС 57.00.000 РЭ |
1 экз. |
Паспорт настроечного образца |
- |
от 1 экз.* |
* - в соответствии с заказом |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
модификация 1 |
модификация 2 | |
Диапазон измерений диаметра поверхности катания объекта контроля, мм |
от 630 до 1250 |
от 630 до 970 |
Пределы допускаемой абсолютной погрешности измерений диаметра поверхности катания объекта контроля, мм |
±0,05 | |
Диапазон измерений диаметра центрального отверстия объекта контроля, мм |
от 150 до 270 |
от 150 до 250 |
Пределы допускаемой абсолютной погрешности измерений диаметра центрального отверстия объекта контроля, мм |
±0,10 | |
Диапазон измерений расстояний между точками поверхностей объекта контроля, мм:
|
от 5 до 1200 от 2 до 230 |
от 5 до 870 от 2 до 205 |
Пределы допускаемой абсолютной погрешности измерений расстояний между точками поверхностей объекта контроля в радиальном и осевом направлениях, мм |
±0,10 | |
Диапазон измерений длины локального элемента*, расположенного на поверхности объекта контроля, мм:
|
от 5 до 15 от 2 до 10 | |
Пределы допускаемой абсолютной погрешности измерений длины локального элемента, расположенного на поверхности объекта контроля, в радиальном и осевом направлениях, мм |
±0,30 |
Наименование характеристики |
Значение |
модификация 1 модификация 2 | |
Диапазон измерений расстояний между точками локального элемента и поверхностей объекта контроля в радиальном направлении, мм |
от 2 до 15 |
Пределы допускаемой абсолютной погрешности измерений расстояний между точками локального элемента и поверхностей объекта контроля в радиальном направлении, мм |
±0,30 |
* - например, знак маркировки. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширина х глубина х высота), мм, не более: - модуль контроля, |
2300х760х1500 |
- шкаф управления, |
800х620х2100 |
- автоматизированное рабочее место оператора, |
850х800х1800 |
- защитное ограждение |
2400х500х800 |
Масса установки, кг, не более |
2100 |
Параметры электрического питания: - напряжение переменного тока, В, |
380:358 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, кВт, не более |
5 |
Средний срок службы, лет |
15 |
Средняя наработка до отказа, ч, не менее |
13100 |
Условия эксплуатации: - температура окружающего воздуха, °С, |
от +5 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
