89397-23 Установки ультразвукового контроля железнодорожных колес
(Обозначение отсутствует)
Назначение средства измерений:
Установки ультразвукового контроля железнодорожных колес (далее по тексту -установки) предназначены для измерений отношения амплитуд эхосигналов от дефектов и глубины их залегания при проведении неразрушающего контроля железнодорожных цельнокатаных колес и бандажей.
Внешний вид.
Установки ультразвукового контроля железнодорожных колес
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) «AURAWIS» позволяет реализовать следующие режимы работы:
-
- подготовка к измерению;
-
- проведение измерений;
-
- статистическая обработка данных.
ПО «ROCO» позволяет настраивать установку для измерений в автоматическом режиме.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
AURAWIS |
ROCO |
Номер версии (идентификационный номер) ПО |
не ниже v.2.1.0.1 |
не ниже 1.1.67 |
Цифровой идентификатор ПО |
- |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Установки ультразвукового контроля железнодорожных колес. Руководство по эксплуатации. 1660-3УЗ 000.000 РЭ» в разделе «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийУстановки ультразвукового контроля железнодорожных колес. Технические условия. ТУ 26.51.66-047-15157546-2021.
ПравообладательАкционерное общество «ВИМАТЕК» (АО «ВИМАТЕК»)
ИНН 7802214659
Юридический адрес: 194223, г.Санкт-Петербург, вн.тер.г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435 Телефон: (812) 448-18-42
Web-сайт: www.vimatec.ru
E-mail: info@vimatec.ru
Изготовитель
Акционерное общество «ВИМАТЕК» (АО «ВИМАТЕК»)
ИНН 7802214659
Юридический адрес: 194223, г.Санкт-Петербург, вн.тер.г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435
Адрес места осуществления деятельности: 195220, г.Санкт-Петербург, ул. Гжатская, д. 21А
Телефон: (812) 448-18-42
Web-сайт: www.vimatec.ru
E-mail: info@vimatec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево,
промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Акционерное общество «ВИМАТЕК» (АО «ВИМАТЕК»)ИНН 7802214659
Юридический адрес: 194223, г.Санкт-Петербург, вн.тер.г. муниципальный округ
Светлановское, ул. Курчатова, д. 9, стр. 2, помещ. 435 Телефон: (812) 448-18-42
Web-сайт: www.vimatec.ru
E-mail: info@vimatec.ru
Принцип действия установок основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установка состоит из системы водоподготовки и системы контроля колеса. Система водоподготовки состоит из рамы с установленным на нее баком, насосом и системой трубопроводов. Система контроля колеса состоит из несущей рамы с модулем ультразвукового контроля (далее - УЗК) обода (бандажа) колеса, иммерсионной ванны, системы позиционирования и вращения колеса, модуля УЗК ступицы, модуля УЗК диска, включая два шестиосных робота с держателем пьезоэлектрических преобразователей и лазерной триангуляционной системы, системы циркуляции воды, главного шкафа управления, системы управления УЗК, включающей локальный шкаф управления с многоканальными ультразвуковыми электронными модулями, пьезоэлектрических преобразователей с антенными решетками, стационарного пульта управления, мобильной панели оператора.
Установки имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой), однозначно идентифицирующую каждый экземпляр средств измерений.

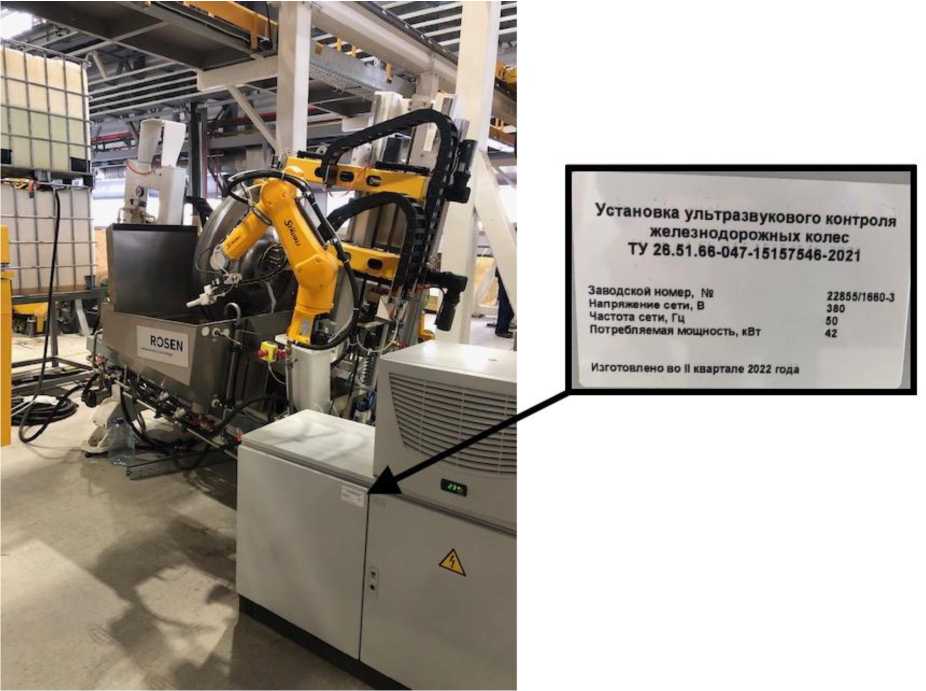

Общий вид и место нанесения заводского номера установок приведены на рисунке 1.
Пломбирование установки не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.
Изготовлено во II квартале 2022 года
22855/1660-3
380
50
42
Заводской номер, N8 Напряжение сети, В Частота сети, Гц Потребляемая мощность, кВт
Установка ультразвукового контроля железнодорожных колес ТУ 26.81.86-047-15187546-2021
Рисунок 1 - Общий вид и место нанесения заводского номера установок
Таблица 4 - Комплектность установок
Наименование |
Обозначение |
Количество |
Установка ультразвукового контроля железнодорожных колес, в составе:
|
ТУ 26.51.66-047 15157546-2021 |
1 шт. 1 шт. 1 шт. 1 шт. |
Руководство по эксплуатации |
1660-3УЗ 000.000 РЭ |
1 экз. |
Паспорт |
1660-3УЗ 000.000 ПС |
1 экз. |
Технологическая инструкция |
ВМТ.25003.00001 |
1 экз. |
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений отношения амплитуд сигналов на входе приемника установки в зоне контроля относительно порогового уровня, дБ |
от 0 до 18 |
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приемника установки в зоне контроля относительно порогового уровня, дБ:
|
± 1 ± 2 |
Диапазон измерений глубины залегания дефектов в стальном изделии, мм |
от 5 до 187 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов в стальном изделии, мм |
± (1,5 + 0,01-Н), где Н - измеряемая глубина, мм |
аблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Реализуемые схемы УЗК по ГОСТ 34650-2020: - обода (бандажа) |
D1, Э2а, F |
- диска |
Wa, Wc |
- ступица |
Ha, Hc |
Предельная чувствительность УЗК, мм2, не более: - обода |
3,2 |
- диска и ступицы |
7,1 |
Мертвая зона при УЗК, мм, не более: - обода и ступицы |
10 |
- диска |
5 |
Разброс чувствительности элементов преобразователей с антенными решетками, дБ, не более |
6 |
Габаритные размеры (ширина х глубина хвысота), мм, не более: - системы контроля колеса |
1711 х 3300 х 2394 |
- системы водоподготовки |
1160 х 1240 х 2050 |
Параметры электрического питания: - напряжение переменного тока, В |
от 323 до 418 |
- частота переменного тока, Гц |
от 49 до 51 |
Условия эксплуатации:
|
от +15 до +35 |
не более |
80 |
