Номер по Госреестру СИ: 94348-25
94348-25 Расходомеры массовые
(ОЗНА-МассПро)
Назначение средства измерений:
Расходомеры массовые ОЗНА-МассПро (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Общие сведения
Дата публикации - 20.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196149
ID в реестре СИ - 1422713
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет; 1 год - для канала измерения плотности
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Октябрьский, Республика Башкортостан
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№737 от 2025.04.11 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)
№1029 от 2025.05.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 17 января 2025 г. № 80 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Расходомеры массовые (ОЗНА-МассПро)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92529-24 01.07.2029 |
Системы измерений, Vx Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
2 года |
|
94348-25 17.01.2030 |
Расходомеры массовые, ОЗНА-МассПро Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы") (РОССИЯ г. Октябрьский, Республика Башкортостан) |
ОТ МП |
5 лет; 1 год - для канала измерения плотности |
Кто поверяет Расходомеры массовые (ОЗНА-МассПро)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Расходомеры массовые (ОЗНА-МассПро)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.
Таблица 1-
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMF.FW |
|
Номер версии (идентификационный номер) ПО |
4.000012 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
f4237c22 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расходомера, методом лазерной гравировки и в верхнем левом углу на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» документа РМ02.00.00.000 РЭ «Расходомер массовый ОЗНА-МассПро. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
БДМА.407281.028 ТУ Расходомеры массовые ОЗНА-МассПро. Технические условия.
Правообладатель
Измерительные
системы»
Акционерное общество «ОЗНА
(АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
Юридический адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная,
зд. 60
Телефон: +7 (34767) 7-01-03
E-mail: ms@ozna.ru
Web-сайт: www.ozna.ru
Изготовитель
Измерительные
системы»
Акционерное общество «ОЗНА (АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
Адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60
Телефон: +7 (34767) 7-01-03
E-mail: ms@ozna.ru
Web-сайт: www.ozna.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Измерительные
системы»
Акционерное общество «ОЗНА
(АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
Юридический адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная,
зд. 60
Телефон: +7 (34767) 7-01-03
E-mail: ms@ozna.ru
Web-сайт: www.ozna.ru
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры.
Для автоматической коррекции расхода и плотности в зависимости от изменения текущей температуры измеряемой среды в конструкции расходомера предусмотрен встроенный преобразователь температуры.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.
Вторичный преобразователь смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

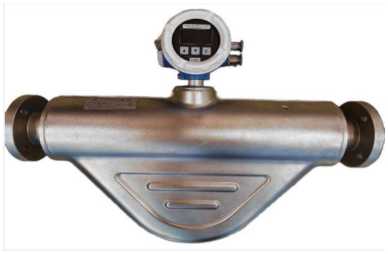

Общий вид расходомеров представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров
Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.
Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.

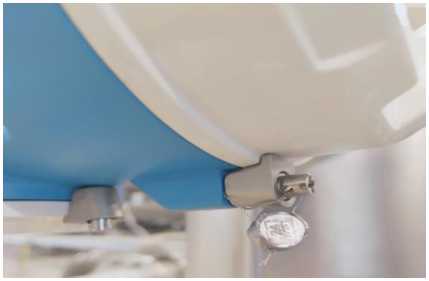

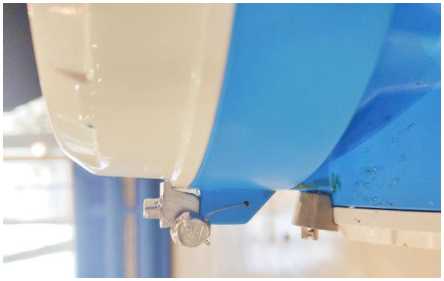

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
а) или б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки.

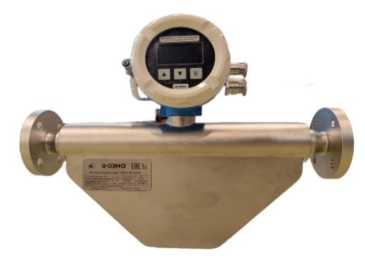

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
®озна [НЕЕ Расходомер массовый ОЗНА-МассПроНоминальный диаметр, DN Рабочее давление, Рр, МПа Напряжение питания, В Температура раб, среды, °C
25
4,0
24
-40,..+125
Кл. точности
Расход, т/ч
Зав.М°_______
Дата выпуска
0,1
1,8-11,7 A13BDJ0010
12.2023
БДМА.407281.028 ТУ | Р65 по ГОСТ 14254
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | ||||||
|
Номинальный диаметр1), мм |
DN 15 |
DN 20 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
|
Диапазоны измерений массового расхода жидкости1), т/ч | |||||||
|
- класс точности 0,1 |
от 0,18 до 0,63 |
от 0,6 до 4,5 |
от 1,8 до 11,7 |
от 3 до 36 |
от 5 до 41,1 |
от 10,8 до 132 |
от 25 до 170 |
|
- класс точности 0,15 |
от 0,12 до 0,63 |
от 0,42 до 4,5 |
от 1,2 до 11,7 |
от 2,1 до 36 |
от 3,74 до 41,1 |
от 7,2 до 132 |
от 18,8 до 170 |
|
- класс точности 0,2 |
от 0,09 до 0,63 |
от 0,3 до 4,5 |
от 0,9 до 11,7 |
от 1,5 до 36 |
от 2,5 до 41,1 |
от 5,4 до 132 |
от 12,5 до 170 |
|
- класс точности 0,25 |
от 0,06 до 0,63 |
от 0,18 до 4,5 |
от 0,6 до 11,7 |
от 0,9 до 36 |
от 1,25 до 41,1 |
от 3 до 132 |
от 6,24 до 170 |
|
- класс точности 0,5 |
от 0,04 до 0,63 |
от 0,12 до 4,5 |
от 0,36 до 11,7 |
от 0,6 до 36 |
от 1,0 до 41,1 |
от 2,16 до 132 |
от 5 до 170 |
|
Пределы допускаемой относительной погрешности измерений массы жидкости в потоке и массового | |||||||
|
расхода жидкости1), % |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 | ||||||
|
Диапазон измерений плотности1), кг/м3 |
от 650 до 1500 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 |
±1 | ||||||
|
Диапазоны измерений температуры |
от -40 до +60 | ||||||
|
жидкости1), °С |
от -40 до +125 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,5 | ||||||
|
1) конкретное значение указано в паспорте | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение | ||||||
|
Номинальный диаметр1), мм |
DN 15 |
DN 20 |
DN 25 |
DN 40 |
DN 50 |
DN 80 |
DN 100 |
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
280 |
360 |
455 |
520 |
730 |
950 |
1200 |
|
- ширина |
175 |
175 |
175 |
175 |
200 |
245 |
300 |
|
- высота |
285 |
320 |
355 |
410 |
560 |
585 |
1650 |
|
Масса1), кг, не более |
31 |
31 |
32 |
45 |
65 |
120 |
190 |
|
Измеряемая среда |
жидкость | ||||||
|
Плотность измеряемой среды1), кг/м3 |
от 650 до 1500 | ||||||
|
Кинематическая вязкость измеряемой среды, сСт |
от 1 до 500 | ||||||
|
Давление измеряемой среды1), МПа, не более |
16,0 | ||||||
|
Температура окружающей среды, °С |
от -40 до +55 | ||||||
|
Температура измеряемой среды |
от -40 до +125 | ||||||
|
Выходные сигналы1): | |||||||
|
- частотный (импульсный), Гц |
от 10 до 10000 | ||||||
|
- токовый, мА |
от 4 до 20 | ||||||
|
- цифровые |
RS-485 (Modbus); HART | ||||||
|
Параметры питания: | |||||||
|
- напряжение постоянного тока, В |
от 15 до 40 | ||||||
|
- потребляемая мощность, Вт, не более |
50 | ||||||
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP65 | ||||||
|
Маркировка взрывозащиты |
1Ех db ib IIC Т4 Gb X | ||||||
|
1) конкретное значение указано в паспорте | |||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
