Сведения о средстве измерений: 92529-24 Системы измерений

Номер по Госреестру СИ: 92529-24
92529-24 Системы измерений
(Vx)

Назначение средства измерений:
Системы измерений Vx (далее - системы) предназначены для непрерывных автоматизированных измерений с применением расходомеров многофазных Vx Spectra. расходомеров многофазных Vx 88 и расходомеров многофазных Vx (далее - расходомеры Vx) массы и массового расхода скважинной жидкости. массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа. массы нетто нефти. а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока при добыче. подготовке и транспортировке продукции нефтяных и нефтегазоконденсатных скважин; для измерений объемного расхода и объема природного и попутного нефтяного газа при добыче. подготовке и транспортировке газа.

сертификация программного обеспечения
Внешний вид. Системы измерений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений
Рисунок № 1
Внешний вид. Системы измерений, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений
Рисунок № 2
Внешний вид. Системы измерений, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерений
Рисунок № 3

Общие сведения

Дата публикации - 03.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194372
ID в реестре СИ - 1417416
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы")
Страна - РОССИЯ
Населенный пункт - г. Октябрьский, Республика Башкортостан
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Системы измерений (Vx)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92529-24
01.07.2029
 Системы измерений, Vx
Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы") (РОССИЯ г. Октябрьский, Республика Башкортостан) 		ОТ
МП 		2 года
94348-25
17.01.2030
 Расходомеры массовые, ОЗНА-МассПро
Акционерное общество "ОЗНА-Измерительные системы" (АО "ОЗНА-Измерительные системы") (РОССИЯ г. Октябрьский, Республика Башкортостан) 		ОТ
МП 		5 лет; 1 год - для канала измерения плотности
Отчет - RT_25 Анализ рынка поверки Красноярска

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений (Vx)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений (Vx)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Комплекс программного обеспечения (далее - ПО) систем реализован в БИОИ.

Комплекс ПО состоит из следующих компонентов:

  • 1. ПО ЧМИ* - человеко-машинный интерфейс (при наличии HMI в составе БИОИ);

  • 2. ПО АСУ* - автоматизированная система управления;

  • 3. ПО СПД - сбор и передача данных;

  • 4. ПО ВПД - вычислитель параметров дебита.

Примечание:

* - не является метрологически значимым модулем.

Комплекс ПО (метрологически значимые модули) выполняет функции:

ПО СПД:

  • - обеспечение управления процессом измерений при помощи команд, подаваемых дистанционно - с верхнего уровня АСУТП эксплуатирующего предприятия;

  • - обеспечение сбора, хранения, обработки и передачи первичных данных расходомеров Vx, входящих в состав систем;

  • - обеспечение хранения результатов измерений в энергонезависимой памяти ПЛК\ИВК в течение года и более;

  • - обеспечение защищенной передачи результатов измерений в локальный HMI, на верхний уровень АСУТП эксплуатирующего предприятия по цифровым сетям, выгрузки на цифровые носители;

ПО ВПД:

  • - обеспечение обработки данных расходомеров Vx и вычисления результатов измерений; Размещение компонентов ПО осуществляется в ИВК или в ПЛК (при отсутствии ИВК в

составе БИОИ).

ПО систем обеспечивает реализацию основных функций. Метрологические характеристики систем нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО СПД

ПО ВПД

Идентификационное наименование ПО

IS.VX.101

IS.VX.201

Номер версии (идентификационный номер) ПО

1.xxxxxx1)

1.zzzzzz1)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

yyyy2).10F2

kkkk2).AA7E

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Примечания:

  • 1) - номер подверсии из шести десятичных цифр, предназначен для отслеживания исходных текстов ПО ПЛК \ ПО ИВК в системе контроля версий производителя, может быть любым;

  • 2) - служебный идентификатор ПО ПЛК \ ПО ИВК из четырех шестнадцатеричных цифр, расположен перед контрольной суммой, может быть любым.

Уровень защиты ПО систем от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

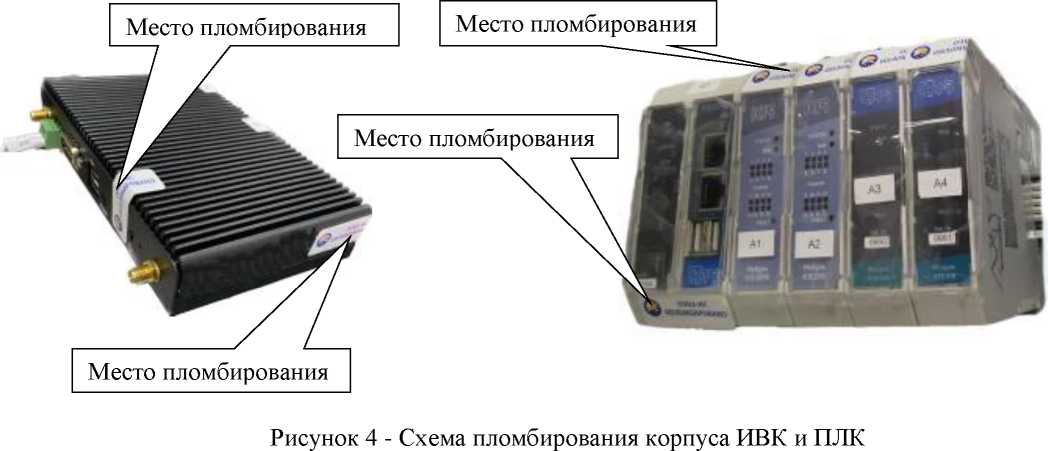

Механическая защита от несанкционированного доступа к ПЛК\ИВК осуществляется пломбированием наклеек на корпус встраиваемого компьютера ИВК и\или ПЛК БИОИ для предотвращения вскрытия корпуса и выполнения операции замены системного программного обеспечения (ОС встраиваемого компьютера ИВК, firmware ПЛК и т.п.), как показано на рисунке 4.


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и в верхней левой части титульных листов руководства по эксплуатации и паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса скважинной жидкости, объем попутного нефтяного газа. Методика измерений с применением систем измерений Vx». Свидетельство об аттестации № RA.RU.313391/1109-24 от 04.03.2024 г. выдано ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5);

ГОСТ Р 8.1016-2022 «Национальный стандарт Российской Федерации. ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);

БДМА.407932.029 ТУ «Системы измерений Vx. Технические условия».

Правообладатель

Акционерное общество «ОЗНА (АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Юридический адрес: 452606, Республика Башкортостан, г. Октябрьский, зд. 60

Тел./факс: +7 (34767) 7-01-03

Е-mail: ms@ozna.ru

Измерительные

системы»

ул.

Северная,

Изготовитель

Измерительные
системы»
Акционерное общество «ОЗНА (АО «ОЗНА - Измерительные системы»)
ИНН 0265037983
Адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60 Тел./факс: +7 (34767) 7-01-03
Е-mail: ms@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org

Правообладатель

Акционерное общество «ОЗНА (АО «ОЗНА - Измерительные системы»)
ИНН 0265037983
Юридический адрес: 452606, Республика Башкортостан, г. Октябрьский, зд. 60
Тел./факс: +7 (34767) 7-01-03
Е-mail: ms@ozna.ru
Измерительные
системы»
ул.
Северная,

В системах используется бессепарационный прямой метод динамических измерений параметров рабочей среды с применением расходомеров Vx.

Системы могут применяться в установках автоматизированных типа «Спутник», выпущенных по техническим условиям (далее - ТУ) ТУ3667-043-00135786-2004 (ТУ 3667-01400135786-99, ТУ 39-1571-91, ТУ 39-5771770-052-90, ТУ 25-6734002-87, ТУ 39-1061-85), установках измерительных «ОЗНА-МАССОМЕР» (ТУ 3667-088-00135786-2007), установках автоматизированных измерительных «Спутник-ОЗНА-ВМ1» (ТУ 3667-089-00135786.УК-2007), установках измерительных «ОЗНА-Импульс» (ТУ3667-042-00135786-2003), установках измерительных «ОЗНА-МАССОМЕР-К» (ТУ 3667-095-00135786-2009), установках измерительных «ОЗНА-МАССОМЕР-Vx» (ТУ 3667-007-64156863-2014. системах измерений количества нефти и газа «ОЗНА-ИС2» (БДМА.407932.023 ТУ) или установках-реципиентах, выпущенных по ТУ других производителей (далее - установки-реципиенты). находящихся в эксплуатации или при выпуске из производства.

Основными элементами систем являются один или несколько расходомеров Vx из перечня. приведенного ниже. а также блок измерений и обработки информации (далее - БИОИ).

В состав систем могут входить:

  • - расходомеры многофазные Vх (регистрационный № 42779-09);

  • - расходомеры многофазные Vх 88 (регистрационный № 48745-11);

  • - расходомеры многофазные Vх Spectra (регистрационный № 60560-15).

БИОИ имеет два варианта исполнения: общепромышленное и взрывозащищенное.

По вариантам размещения БИОИ возможны следующие конфигурации:

-    общепромышленного исполнения могут быть установлены удаленно от расходоме-

ра(ов) в помещениях и/или на специально отведенных площадках на объекте заказчика;

  • -    взрывозащищенного исполнения могут быть установлены совместно с расходомерами Vx в установке-реципиенте;

  • - взрывозащищенного исполнения могут быть смонтированы вне установки-реципиента на специально отведенных площадках на объекте заказчика.

БИОИ осуществляет сбор, обработку, регистрацию, отображение, хранение полученных результатов измерений в архиве и их передачу в АСУТП верхнего уровня.

БИОИ выполнен на базе отдельных модулей ввода/вывода, и/или программируемых логических контроллеров (ПЛК) и/или измерительно-вычислительного комплекса (ИВК), и/или средства человеко-машинного интерфейса (HMI), называемого также операторской панелью.

ИВК может быть реализован на базе встраиваемых компьютеров (Embedded Computer, без HMI), промышленных панельных компьютеров (Industry Panel Computer, совмещено с HMI) производства FIREFLY TECHNOLOGY CO, LTD (КНР), с операционной системой (ОС Linux\WinCE\QNX и т.п.), зарегистрированных ООО «ОЗНА-Диджитал солюшнс» как Вычислительные машины FIREFLY, декларация о соответствии ЕАЭС № RU Д-CN.РА05.В.70036/22 от 22.08.2022 действует до 16.08.2027. Основные применяемые модели серий EC-A (EC-A3399ProC, EC-A3399C, EC-A3568J, EC-A3288C и др.), IPC (IPC-M10R800-A3568J, IPC-M10R800-A3399C, IPC-M10R800-A3288Cu др.) и их аналоги на базе процессоров ARM64.

ИВК может выполнять функции и заменять собой в составе БИОИ промышленный ПЛК (в случае использования совместно с отдельными модулями ввода-вывода) и/или HMI, но может использоваться и вместе с ними, в зависимости от состава конкретного исполнения БИОИ.

Номенклатура контроллеров, применяемых в системах, приведена в таблице 1.

Таблица 1 - Номенклатура применяемых контроллеров

Наименование, тип

Регистрационный №

Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575

69436-17

Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator

65466-16

Системы управления модульные B&R Х20

57232-14

Контроллеры программируемые SIMATIC S7-300

15772-11

Модули измерительные контроллеров программируемых

SIMATIC S7-1500

60314-15

Контроллеры измерительные ControlWave Micro

63215-16

Контроллеры SCADAPack

86492-22

Устройства центральные процессорные системы управления B&R X20

84558-22

Контроллеры программируемые логические АБАК ПЛК

63211-16

Контроллеры программируемые логические Unistream

62877-15

Контроллеры программируемые логические МКLogic200 А

85559-22

Контроллеры измерительные К15

75449-19

Модули ввода-вывода аналоговых и дискретных сигналов MDS

37445-09

Модули автоматики NL

75710-19

Контроллеры программируемые ЭЛСИ-ТМК

62545-15

Системы распределенного ввода вывода CREVIS/СУЭР

80690-20

Внешний вид системы представлен на рисунках 1, 2.

Внешний вид. Системы измерений (Vx), http://oei-analitika.ru

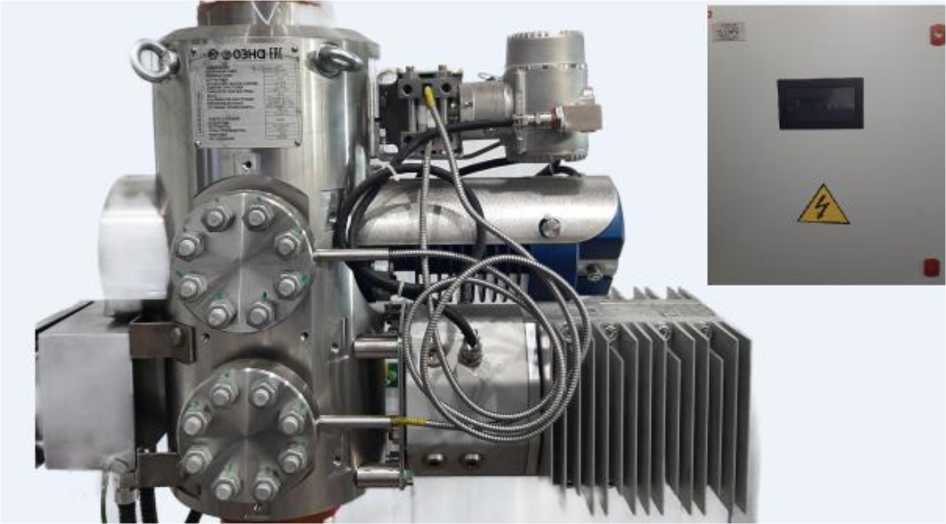

Рисунок 1 - Внешний вид системы с БИОИ общепромышленного исполнения

Внешний вид. Системы измерений (Vx), http://oei-analitika.ru

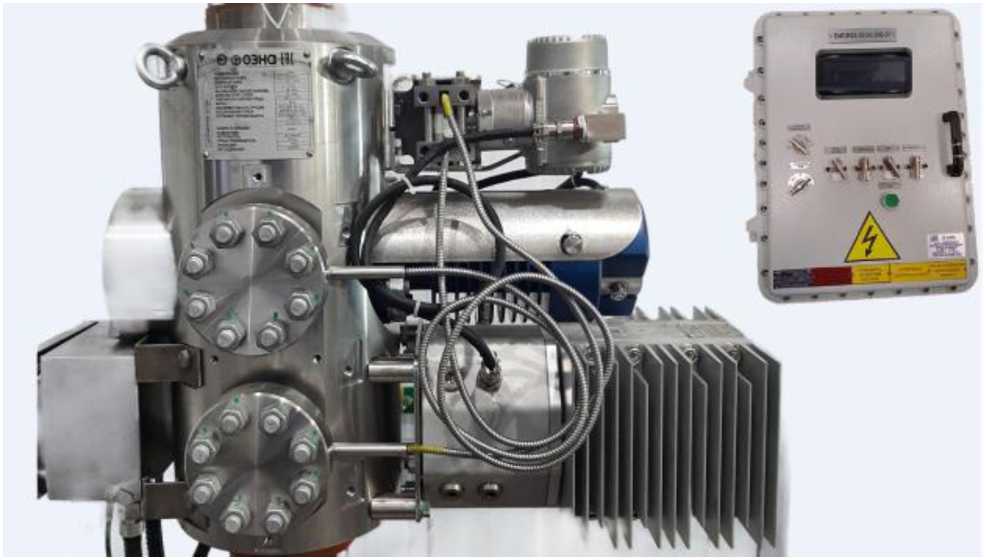

Рисунок 2 - Внешний вид системы с БИОИ взрывозащищенного исполнения

Заводской (серийный) номер системы наносится методом лазерной гравировки на табличку, которая закрепляется снаружи на блок-бокс(ы) установки-реципиента. В случае открытого исполнения табличка крепится на БИОИ.

Формат нанесения заводского номера - цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем не предусмотрено.

Внешний вид маркировочной таблички приведен на рисунке 3.

Внешний вид. Системы измерений (Vx), http://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения

заводского номера

©озна рпг

лО ОЗНА |Клмс<жте.\_*исс»гпшй« L I I 1в

Система измерений Ух-УХЛ4

БДМА.407932.029 ТУ

ЗАВ.№ 1

02|20[24jr.

Рисунок 3 - Внешний вид маркировочной таблички


Комплектность системы приведена в таблице 6.

Таблица 6 - Комплектность системы

Наименование

Кол-во

Примечание

Система измерений Vx

1

В соответствии с заказом

Комплект запасных частей, инструментов и принадлежностей (далее - ЗИП)

1

Согласно ведомости ЗИП

Комплект эксплуатационных документов (РЭ, ПС)

1

Согласно ведомости эксплуатационных документов

Комплект монтажных частей (далее - КМЧ)

1

Согласно ведомости КМЧ


Метрологические и основные технические характеристики систем приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики систем при применении различных модификаций расходомеров Vx

Наименование характеристики

Диапазон измерений массового расхода жидкости в составе многофазного потока, т/ч1)

Значение от 0,042 до 662,4

Наименование характеристики

Значение

Диапазон измерений объемного расхода газа в рабочих условиях в составе многофазного потока, м^/ч1)

от 0,42 до 4400,00

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (жидкости в составе многофазного потока), %

± 2,5

Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, в составе многофазного потока, %

± 5,0

Vx Spectra, Vx Spectra Снегирь

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти без учета воды и попутного нефтяного газа, пределы допускаемой относительной погрешности измерений массы нетто нефти, %

при содержании объемной доли воды в сырой нефти:

  • - от 0 до 80 %

  • - св. 80 до 95 %

  • - св. 95 %

± 6,0

± 15,0

не нормируется

Phase Watcher Vx

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, %

при содержании объемной доли воды в скважинной жидкости:

  • - от 0 до 70 %

  • - св. 70 до 95 %

  • - св. 95 %

± 6,0

± 15,0

не нормиру

ется

Примечание:

1) - приведено максимальное для всей линейки систем измерений Vx значение измерений. Подробная информация приведена в паспорте на расходомер Vx, входящего в состав системы

Таблица 4 - Технические характеристики систем при применении различных модификаций расходомеров Vx

Характеристики

Модификация расходомеров Vx

Vx Spectra

Vx Spectra Снегирь

Phase Watcher Vx

Рабочая среда

нефтегазоводяная или газоконденсатная смесь, нефть, сырая нефть, попутный газ, природный газ

Максимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м^/ч1)

-

-

730

Минимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м^/ч1)

-

-

6

Максимальный объемный расход газа при рабочих условиях, м^/ч1)

2950

4400

Давление рабочей среды, МПа, не бо-лее2)

34,5

6,3

34,0

Продолжение таблицы 4

Характеристики

Модификация расходомеров Vx

Vx Spectra

Vx Spectra Снегирь

Phase Watcher Vx

Температура рабочей среды, °С

от -46 до +121

от -40 до +90

от -20 до +150

Температура окружающей среды, °С

от -40 до +85

от -40 до +45

от -20 до +85

Вязкость дегазированной жидкой фазы, мПа^с

от 0,1 до 300003’4)

Объемное содержание воды в потоке (WLR), %

от 0 до 100 включ.

Объемное содержание свободного газа в потоке (GVF), %

от 0 до 100 включ.

Примечания:

  • 1)  - приведено максимальное для всей линейки систем измерений Vx значение измерений. Подробная информация приведена в паспорте на расходомер Vx, входящего в состав системы;

  • 2)  - подробная информация приведена в паспорте на систему;

  • 3)  - рекомендуемый диапазон вязкости жидкости в рабочих условиях не более 2000 мПа-с;

  • 4)  - возможно измерение жидкости более высокой вязкости, при условии проведения специальной калибровки

Таблица 5 - Технические характеристики систем

Наименование характеристики

Значение

Род тока

Переменный

Напряжение питания, В

380/220

Маркировка взрывозащиты БИОИ

1Ех db IIB+H2 Т6_Т4 Gb;

1Ех db IIC T6_T4 Gb X

Допустимое отклонение от номинального напряжения, %

от -15 до +10

Частота, Гц

50 ± 0,4

Потребляемая мощность, кВ •А, не более

20

Средняя наработка на отказ, ч, не более

40000

Срок службы, лет, не менее

10


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
