Номер по Госреестру СИ: 94357-25
94357-25 Машины испытания пружин
(МИП 1110/2,5)
Назначение средства измерений:
Машины испытания пружин МИП 1110/2,5 (далее - машины)
предназначены для испытаний и измерений силовых характеристик пружин сжатия под нагрузкой при их производстве и ремонте различных приборов и устройств, имеющих в своем пружины сжатия.
составе

Внешний вид.
Машины испытания пружин
Рисунок № 1

Внешний вид.
Машины испытания пружин
Рисунок № 2
Программное обеспечение
Машины поставляются с установленным ПО, прошедшим полный цикл испытаний вместе с машинами, которое используется для обработки результатов измерений.
Защита метрологически значимых файлов и результатов измерений от случайных изменений вследствие действия внешних факторов и несанкционированного входа в режим проверки обеспечивается аппаратными средствами.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО в соответствии с п. 4.5 Рекомендаций Р 50.2.077-2014 -«низкий».
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Программа МИП- 111О |
Идентификационное наименование ПО |
RU.BAHP.00057-01 |
Номер версии ПО |
1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта каждой машины типографским способом и на жестяной табличке, жестко прикрепленной на лицевой поверхности стола или тумбы, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений- приведены в документе МИП1110.00.000 РЭ Машина испытания пружин МИП 1110/2,5 Руководство по эксплуатации, раздел 1.4 «Устройство и работа» и 2.2 «Порядок работы»;
- приведены в документе «Методика измерений магнитной восприимчивости и остаточной намагниченности гирь, силы, воспроизводимой массой гирь» Р730-343-17, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР № рсФР.34.2021.02352.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 3185-009-15611330-2023. Машина испытания пружин МИП 1110/2.5. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)
ИНН 6682012720
Юридический адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Телефон: 8 (343) 287-92-10;
E-mail: uralzts@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)ИНН 6682012720
Адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Телефон: 8 (343) 287-92-10;
E-mail: uralzts@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Российский Федеральный Ядерный Центр - Всероссийский научно-исследовательский институт технической физики имени академика Е.И. Забабахина» (ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина»)Адрес: 456770, Челябинской обл., г. Снежинск, ул. Васильева, д. 13
Телефон: (351-46) 5-59-70
Факс: (351-46) 5-59-70
E-mail: omit@vniitf.ru
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)ИНН 6682012720
Юридический адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Телефон: 8 (343) 287-92-10;
E-mail: uralzts@mail.ru
К настоящему типу средств измерений относятся машины испытания следующих модификаций МИП 1110/2,5, МИП 1110/2,5 - А, МИП 1110/2,5 - Б, отличаются друг от друга количеством измерительных прессов.
Машина состоит из следующих частей:
-
- стол с измерительными прессами № 1 и № 2 на усилия от 0,005 до 0,100 кН и от 0,05 до 1,00 кН соответственно (модификации МИП 1110/2,5 и МИП 1110/2,5 - А);
-
- тумба с измерительным прессом № 3 на усилие от 0,5 до 10,0 кН (модификации МИП 1110/2,5 и МИП 1110/2,5 - Б);
-
- блок управления, в состав которого входят: шкаф управления, контроллеры клавиатура (для всех
пружин которые
периферийные (входят в состав стола и тумбы), дисплей - монитор, модификаций).
Стол с измерительными прессами на усилия до 0,1 кН и полуавтоматическими устройствами загрузки пружин и сортировки на годные и брак; при этом накопители для выгружаемых пружин общие для обоих диапазонов.
Измерительный пресс на усилие до 10 кН имеет загрузочное устройство с ограждением зоны измерения.
На прессах установлены датчики измерений перемещения (высоты) штока под нагрузкой и датчики измерений силы, приложенной к пружине.
Силовые и исполнительные устройства приводятся в действие сжатым воздухом под давлением от 686,5 до 784,5 кПа (от 7 до 8 кгс/см2).
После выбора оператором номера испытываемой пружины в программном обеспечении Программа МИП-1110 (далее - ПО) на контроллер периферийный, установленный на столе с измерительными прессами № 1 и № 2, и/или тумбе
с измерительным прессом № 3 от блока управления передается высота начала и конца измерений для данной пружины из базы данных пружин. Шкаф управления передает команды и принимает данные с переферийных контроллеров по последовательному интерфейсу RS-485 через адаптер. В процессе измерений контроллер периферийный снимает характеристику пружины между заданными точками - зависимость силы, приложенной к пружине, от перемещения (высоты) штока измерительного пресса под нагрузкой.
до 1 кН оборудован испытанных пружин
По окончании измерений контроллер периферийный передает характеристику пружины в шкаф управления.
Жесткость пружины и ее высота рассчитываются по силовой характеристике методом регрессии в ПО. Затем контрольные параметры сравниваются с конструктивными, заложенными в базе данных ПО, с учетом допуска.
Результаты испытаний сохраняются в памяти блока управления и выводятся на экран. Параметры, выходящие за пределы допуска, выводятся на экран красным цветом. Для измерительных прессов № 1 и № 2 на усилия до 0,1 и до 1 кН соответственно по результату анализа данных результатов измерений ориентируется отсекатель бракованных пружин для сортировки.
Общий вид машин и места нанесения заводского номера, знака поверки и знака Общий вид калибров из комплекта машин
утверждения типа представлен на рисунке 1. представлен на рисунке 2.
Места нанесения знака поверки и знака утверждения типа

Место нанесения
заводского номера

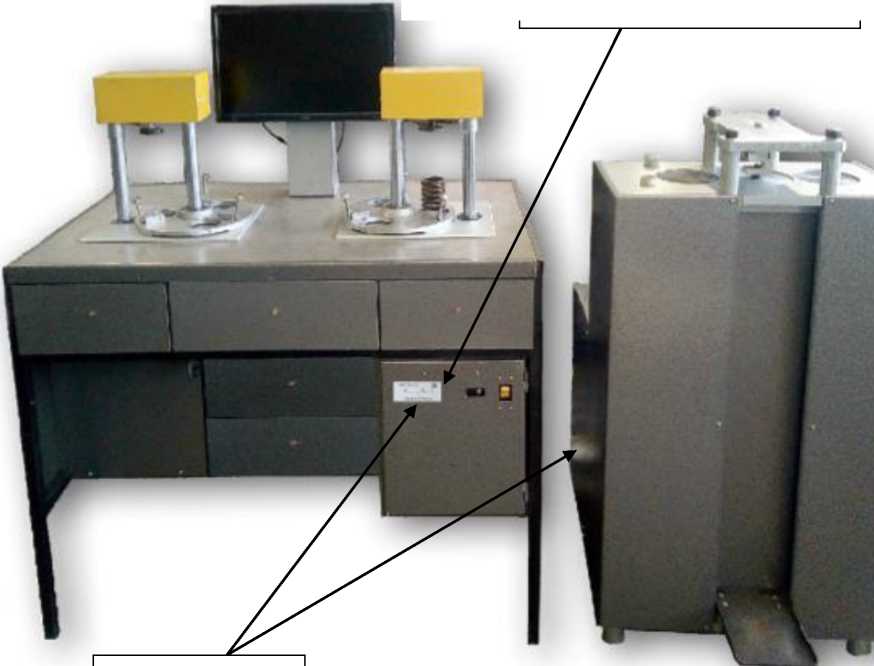

Рисунок 1 - Общий вид машин и места нанесения заводского номера, знака поверки и знака утверждения типа

Рисунок 2 - Общий вид калибров из комплекта машин
Конструкция машины позволяет обеспечить ограничение доступа к их основным частям в целях предотвращения несанкционированного доступа к элементам настройки и регулировки, которые могут привести к недостоверности результатов измерений.
Нанесение пломбировки машины от несанкционированного доступа, настройки и вмешательства не предусмотрено.
Заводской номер машины, состоящий из трех и более арабских цифр, наносится гравированием на жестяную табличку, жестко прикрепленную на лицевой поверхности стола или тумбы, что обеспечивает сохранность номера в процессе эксплуатации.
Знак поверки наносится на средство измерений на жестяной табличке, жестко прикрепленной на лицевой поверхности стола или тумбы, в месте, доступном для просмотра.
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество |
Машина испытания пружин модификация МИП 1110/2,5 | ||
1 Блок управления* |
МИП 100.00.00 |
1 |
2 Стол с измерительными прессами на усилия 0,1 и 1 кН |
МИП 110.00.00 |
1 |
3 Тумба с измерительным прессом на усилие 10 кН |
МИП 120.00.00 |
1 |
4 Калибр |
МИП 2.00.035 |
1 |
5 Калибр |
МИП 2.00.035-01 |
1 |
6 Калибр |
МИП 2.00.035-02 |
1 |
7 Калибр |
МИП 2.00.035-03 |
1 |
8 Калибр |
МИП 2.00.035-04 |
2 |
9 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
10 Комплект ЗИП |
- |
1 |
Машина испытания пружин модификация МИП 1110/2,5-А | ||
1 Блок управления* |
МИП 100.00.00 |
1 |
2 Стол с измерительными прессами на усилия 0,1 и 1 кН |
МИП 110.00.00 |
1 |
3 Калибр |
МИП 2.00.035 |
1 |
4 Калибр |
МИП 2.00.035-01 |
1 |
5 Калибр |
МИП 2.00.035-02 |
1 |
6 Калибр |
МИП 2.00.035-03 |
1 |
7 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
8 Комплект ЗИП |
- |
1 |
Машина испытания пружин модификация МИП 1110/2,5-Б | ||
1 Блок управления* |
МИП 100.00.00 |
1 |
2 Тумба с измерительным прессом на усилие 10 кН |
МИП 120.00.00 |
1 |
3 Калибр |
МИП 2.00.035-02 |
1 |
4 Калибр |
МИП 2.00.035-03 |
1 |
5 Калибр |
МИП 2.00.035-04 |
2 |
6 Комплект оправок для пружин** |
МИП 1110.00 НО |
1 |
7 Комплект ЗИП |
- |
1 |
таблицы 6
Наименование |
Обозначение |
Количество | |
Техническая документация | |||
Машина испытания пружин МИП 1110/2,5. Руководство по эксплуатации |
МИП1110.00.000 РЭ |
1 | |
Машина испытания пружин МИП 1110/2,5. Паспорт |
МИП 1110.00.00 ПС |
1 | |
* В состав блока управления входят: шкаф управления, контроллеры периферийные, дисплей -монитор, клавиатура. ** Поставляются под заказ |
Таблица 2 - Метрологические характеристики машин | |||
Наименование характеристики |
Значение | ||
Номер измерительного пресса |
1 |
2 |
3 |
Диапазон измерений силы, приложенной к пружине, кН (кгс) |
от 0,005 до 0,100 (от 0,5 до 10,0) |
от 0,05 до 1,00 (от 5 до 100) |
от 0,5 до 10,0 (от 50 до 1000) |
Пределы допускаемой приведенной погрешности измерений силы, % |
± 2,5 | ||
Диапазон измерений перемещения (высоты) штока под нагрузкой, мм |
от 10 до 180 |
от 10 до 180 |
от 200 до 700 |
Пределы допускаемой абсолютной погрешности измерений перемещения (высоты) штока под нагрузкой, мм |
± 1,5 |
Таблица 3 - Технические
машин
Наименование характеристики |
Значение | ||
Номер измерительного пресса |
1 |
2 |
3 |
Высота загрузочного устройства, мм, | |||
не менее |
185 |
185 |
750 |
Диаметр загрузочного устройства, | |||
мм, не менее |
65 |
65 |
120 |
Габаритные размеры стола, мм, не более | |||
- высота, |
1300 | ||
- ширина, |
700 | ||
- длина |
1100 | ||
Габаритные размеры тумбы, мм, не более | |||
- высота, |
1300 | ||
- ширина, |
600 | ||
- длина |
850 |
Таблица 4 - Технические характеристики калибров из состава машин
Обозначение калибра |
Номинальное значение высоты калибра с допускаемым отклонением, мм |
МИП2.00.035 |
10,000 ± 0,058 |
МИП2.00.035-01 |
60,000 ± 0,074 |
МИП2.00.035-02 |
120,000 ± 0,054 |
МИП2.00.035-03 |
180,000 ± 0,063 |
МИП2.00.035-04 |
200,000 ± 0,072 |

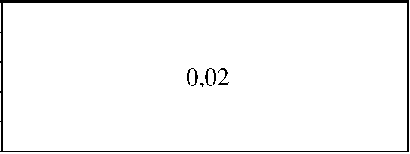

Номинальное значение отклонения от параллельности торцевых поверхностей калибра, мм

Таблица 5 - Условия
машин
Наименование характеристики |
Значение |
Рабочее давление сжатого воздуха в питающей |
от 686,5 до 784,5 |
магистрали, кПа (кгс/см2) |
(от 7,0 до 8,0) |
Напряжение питания сети переменного тока, В |
от 200 до 240 |
Частота питания сети, Гц |
от 49 до 51 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от + 15 до + 25 |
- относительная влажность воздуха при температуре 20 °С, %, не более |
80 |
