Номер по Госреестру СИ: 89101-23
89101-23 Устройства контроля авторегуляторов тормозных рычажных передач
(УКРП)
Назначение средства измерений:
Устройства контроля авторегуляторов тормозных рычажных передач УКРП (далее по тексту - устройства) предназначены для автоматического задания и измерения давления сжатого воздуха и измерений изменения линейных размеров при проверке технических характеристик авторегуляторов тормозных рычажных передач 574Б, РТРП-675, РТРП-675М, РТРП-300 и 6581 на заводе-изготовителе и послеремонтных испытаниях в деповских условиях на железнодорожном транспорте.

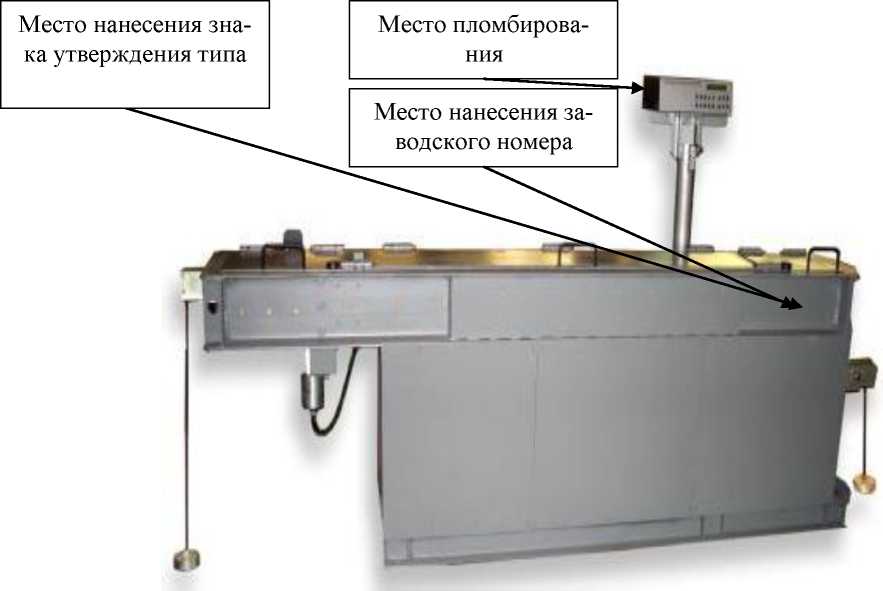

Внешний вид.
Устройства контроля авторегуляторов тормозных рычажных передач
Рисунок № 1
Программное обеспечение
Устройства содержат программное обеспечение (далее - ПО), состоящее из встроенного ПО блока управления, записываемого в постоянную память микросхемы микроконтроллера блока управления. Устройства исполнения УКРП-300 имеет ограниченный набор типов авторегуляторов.
ПО блока управления имеет следующие основные функции:
-
- преобразование измерительной информации, поступающей от первичных датчиков;
-
- сравнение полученных результатов измерений с нормированными значениями;
-
- визуализация результатов измерений и сравнения;
-
- управление работой составных частей устройств;
-
- организация интерфейса с оператором.
Программное обеспечение блока управления вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные точности результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение | |
Идентификационное наименование ПО |
УКРП-1 |
УКРП-300 |
Номер версии (идентификационный номер ПО), не ниже |
V1.10 | |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку устройства любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации УКРП.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 3185-076-16632558-2011 «Устройство контроля авторегуляторов тормозных рычажных передач УКРП. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем»
(ООО «УЗТС»)
ИНН 6682012720
Адрес юридического лица: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Изготовитель
Общество с ограниченной ответственностью «Уральский завод тормозных систем»
(ООО «УЗТС»)
ИНН 6682012720
Адрес юридического лица: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Адрес места осуществления деятельности: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем»
(ООО «УЗТС»)
ИНН 6682012720
Адрес юридического лица: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, помещ. 114
Принцип действия устройств основан на формировании давления сжатого воздуха в пневмоцилиндрах, воздействующих на проверяемый авторегулятор, посредством их коммутации к питающей воздушной магистрали или к атмосфере. Устройства производят измерения перемещения винта авторегулятора, возникающего под влиянием силового воздействия. Силовое воздействие определяется давлением в пневмоцилиндре, диаметром цилиндра и коэффициентом передачи рычага. На основе полученной измерительной информации производится определение технических характеристик авторегуляторов, их анализ и отбраковка авторегуляторов. Конкретная неисправность конструктивного элемента авторегулятора соответствует различным комбинациям высвеченных индикаторов светодиодной линейки.
Конструктивно устройства состоят из следующих узлов:
-
- блок питания;
-
- блок управления;
-
- блок электропневматический.
Проверка функционирования блока управления и электропневматического блока автоматизирована.
Устройства выпускаются в исполнениях: УКРП-1 и УКРП-300. Исполнения отличаются габаритными размерами и диапазоном измерений изменения линейных размеров.
Для ограничения несанкционированного доступа к блоку управления (далее - БУ) на два боковых крепёжных винта верхней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой, и ставится оттиск пломбировочного клейма
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового/буквенно-цифрового кода.
Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.
Рисунок 1 - Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Устройства контроля авторегуляторов тормозных рычажных передач УКРП |
УКРП-1.00.000 или УКРП-300.00.000 |
1 шт. |
Проверочная тяга |
УКРП 010.сб68 |
1 шт. |
Мерная вставка |
УКРП 010.154-1 |
2 шт. |
Паспорт |
УКРП.00.000 ПС |
1 экз. |
Руководство по эксплуатации |
УКРП.00.000 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0,0 до 0,6 (от 0 до 6) |
Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа (кгс/см2) |
±0,015 (±0,15) |
Диапазон измерений изменения линейных размеров, мм:
|
от 0 до 750 от 0 до 400 |
Пределы допускаемой абсолютной погрешности измерений изменения линейных размеров, мм |
±(1,5+0,004<L), где L - перемещение, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
230±10 50 |
Потребляемая мощность, В^А, не более |
100 |
Габаритные размеры (ширинахглубинахвысота), мм, не более:
|
3100x700x1800 2100x700x1800 |
Масса, кг, не более
|
600 500 |
Рабочие условия измерений:
|
от +15 до +35 от 45 до 80 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
