Номер по Госреестру СИ: 88616-23
88616-23 Приборы малогабаритные автоматизированные для измерения размеров колес
(МАИК)
Назначение средства измерений:
Приборы малогабаритные автоматизированные для измерения размеров колес
МАИК (далее - приборы МАИК) предназначены для измерения диаметра и толщины гребня колес железнодорожных вагонов при их изготовлении и ремонте.
Внешний вид.
Приборы малогабаритные автоматизированные для измерения размеров колес
Рисунок № 1
Внешний вид.
Приборы малогабаритные автоматизированные для измерения размеров колес
Рисунок № 2
Внешний вид.
Приборы малогабаритные автоматизированные для измерения размеров колес
Рисунок № 3
Общие сведения
Дата публикации - 29.03.2023
Срок свидетельства - 28.03.2028
Номер записи - 190617
ID в реестре СИ - 1407546
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы малогабаритные автоматизированные для измерения размеров колес (МАИК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86143-22 13.07.2027 |
Устройства зарядки и опробования тормозов пассажирских составов, УЗОТ-П Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
86180-22 18.07.2027 |
Устройства контроля авторежимов, УКАР Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
86181-22 18.07.2027 |
Устройства контроля воздухораспределителей грузовых вагонов , УКВР-2 Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
88616-23 28.03.2028 |
Приборы малогабаритные автоматизированные для измерения размеров колес, МАИК Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
89101-23 26.05.2028 |
Устройства контроля авторегуляторов тормозных рычажных передач, УКРП Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Приборы малогабаритные автоматизированные для измерения размеров колес (МАИК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПКФ "НТ" (RA.RU.312850) | 9 | 1 | 3 | 6 | 0 | 9 | 3 | 6 |
Стоимость поверки Приборы малогабаритные автоматизированные для измерения размеров колес (МАИК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ПО «МАИК» установлено на плате приборов МАИК, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков приборов МАИК, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения приборов МАИК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения шаблонов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «МАИК» |
|
Номер версии (идентификационный номер) ПО |
Не ниже V120C |
|
Цифровой идентификатор ПО |
- |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на корпус приборов МАИК методом наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа МАИК.00.00 РЭ «Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10_9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
МАИК 00.00 ТУ «Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)
ИНН 6682012720
Адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, пом. 114
Тел. + 8(343) 287-92-10
E-mail: uralzts@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)ИНН 6682012720
Адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, пом. 114
Тел.+ 8(343) 287-92-10
E-mail: uralzts@mail.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)ИНН 6682012720
Адрес: 620133, Свердловская обл., г. Екатеринбург, ул. Луначарского, соор. 31, пом. 114
Тел. + 8(343) 287-92-10
E-mail: uralzts@mail.ru
К микропроцессорному контроллеру подключены датчики положения, формирующие сигналы, пропорциональные диаметру колеса и толщине его гребня. Встроенная программа производит обработку полученных сигналов, запоминает результаты измерений в памяти, формирует режимы работы при управлении от клавиатуры и формирует сообщения на индикаторе.
Устройство состоит из балки измерительной, на которой по краям установлены опорные ролики, образующие базу измерителя, и датчики для измерения диаметра колеса и толщины гребня. На балке установлен пульт с микропроцессорным контроллером, индикатором, клавиатурой и блоком питания.
Ролики упоров обеспечивают базирование точки измерения диаметра колеса относительно внутренней грани колеса. Датчик толщины гребня имеет ролик, обеспечивающий базирование точки измерения толщины гребня относительно вершины гребня.
В комплекте поставляется устройство сопряжения с ПЭВМ для передачи результатов измерений на компьютер.
Общий вид средства измерений приведен на рисунках 1 и 2.

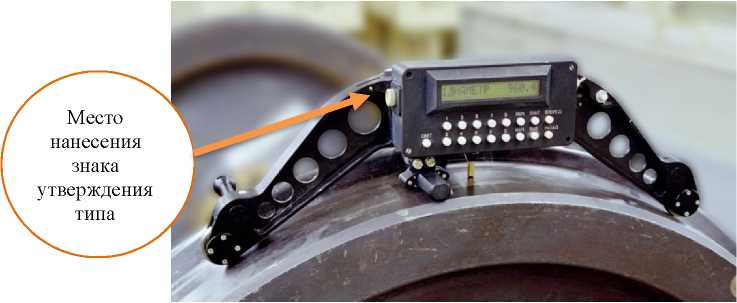

Рисунок 1 - Общий вид приборов малогабаритных автоматизированных для измерения размеров колес МАИК
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов МАИК осуществляется на боковой поверхности блока обработки и вывода показаний. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера наносятся методом штамповки на заводскую табличку, закрепленную на корпусе приборов МАИК, и имеют цифровое обозначение.

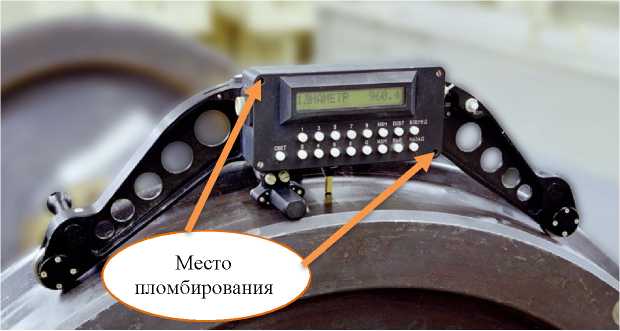

Места пломбирования обозначены стрелками на рисунке 2.
Место
нанесения зав.но
мера

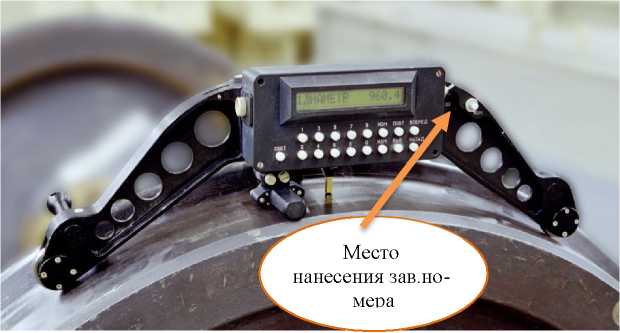

Рисунок 3 - Место нанесения заводского номера приборов МАИК (указан стрелкой).
Рисунок 2 - Места пломбирования приборов МАИК (указаны стрелкой).
Таблица 4 - Комплект поставки приборов малогабаритных автоматизированных для изме-• зения размеров колес МАИК
|
Наименование |
Обозначение |
Количество |
|
Приборы малогабаритные автоматизированные для измерения размеров колес |
МАИК |
1 шт. |
|
Блок сопряжения |
МАИК.12.000 |
1 шт. |
|
Диск МАИК-ПО |
МАИК.С)С)Л'12С)С |
1 шт. |
|
Комплект аккумуляторов и зарядное устройство* |
- |
1 шт. |
|
Руководство по эксплуатации |
МАИК.00.00 РЭ |
1 экз. |
|
Паспорт |
МАИК.00.00 ПС |
1 экз. |
|
*Примечание: комплект аккумуляторов и зарядное устройство поставляются по дополнительному соглашению. | ||
Таблица - 2. Метрологические характеристики приборов малогабаритных автоматизированных для измерения размеров колес МАИК.
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметров колес, мм: |
от 844 до 964 включ. |
|
Пределы допускаемой основной абсолютной погрешности измерений диаметра, мм |
±0,1 |
|
Диапазон измерений толщины гребня, мм: |
от 24 до 34 включ. |
|
Пределы допускаемой основной абсолютной погрешности измерений толщины гребня, мм |
±0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности, мм |
±0,1 |
Таблица - 3. Технические характеристики приборов малогабаритных автоматизированных
для измерения размеров колес МАИК
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 5,9 до 7,5 включ. |
|
Потребляемая мощность (средняя), не более, мВт |
300 |
|
Масса, не более, кг |
3,0 |
|
Габаритные размеры, мм длина ширина высота |
540 180 210 |
|
Нормальные условия применения: Температура окружающей среды, °С Относительная влажность воздуха, % не более |
от +15 до +25 80 |
|
Рабочие условия применения: Температура окружающей среды, °С Относительная влажность воздуха, % не более |
от -15 до +45 80 |
|
Средняя наработка на отказ, ч |
12000 |
|
Средний срок службы, лет |
10 |
