Номер по Госреестру СИ: 94329-25
94329-25 Нутромеры индикаторные ACCUD
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные ACCUD (далее - нутромеры) предназначены для контактных измерений внутренних диаметров изделий.
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 1
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 2
Внешний вид.
Нутромеры индикаторные ACCUD

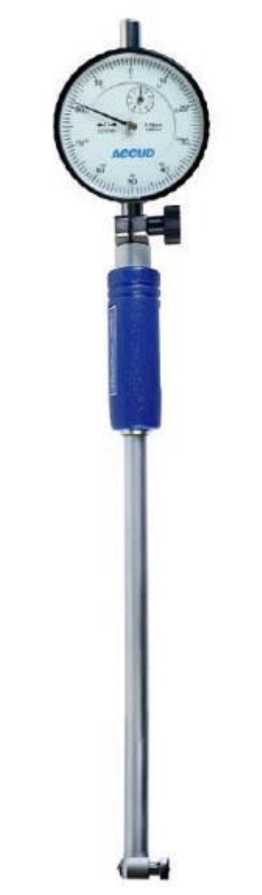

Рисунок № 3
Внешний вид.
Нутромеры индикаторные ACCUD

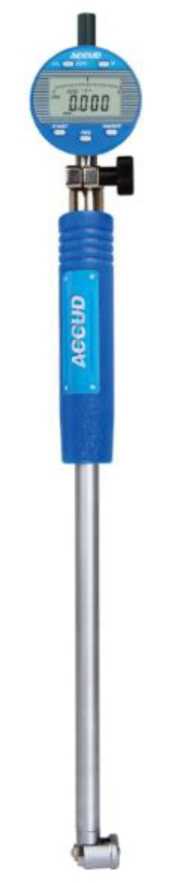

Рисунок № 4
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 5
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 6
Внешний вид.
Нутромеры индикаторные ACCUD

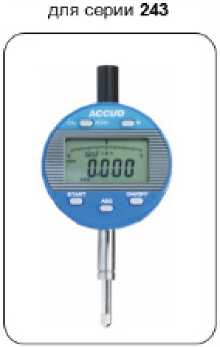

Рисунок № 7
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 8
Внешний вид.
Нутромеры индикаторные ACCUD
Рисунок № 9
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства - 14.01.2030
Номер записи - 196116
ID в реестре СИ - 1422532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - SUZHOU ACCUD CO., LTD (ACCUD)
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Нутромеры индикаторные ACCUD (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SUZHOU ACCUD CO., LTD (ACCUD)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94329-25 14.01.2030 |
Нутромеры индикаторные ACCUD, Обозначение отсутствует SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ ) |
ОТ МП |
1 год |
|
94756-25 27.02.2030 |
Нутромеры трехточечные ACCUD, Обозначение отсутствует SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Нутромеры индикаторные ACCUD (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Нутромеры индикаторные ACCUD (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Руководство по эксплуатации» паспортов ACCUD.251.01.nC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.241.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.245.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.243.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.253.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.244.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.254.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
СТП ACCUD 001-2024 «Нутромеры индикаторные ACCUD. Стандарт предприятия».
ПравообладательSUZHOU ACCUD CO., LTD (ACCUD), КНР
Адрес: 223 SongShan Road, Suzhou New District, 215129 China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Принцип действия нутромеров основан на преобразовании взаимного перемещения в значение измеряемого размера детали,
измерительных наконечников нутромера отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих удлинительного стержня, измерительных к измеряемому изделию, центрирующего мостика или без него. Центрирующий мостик отсутствует у всех модификаций нутромеров с диапазоном измерений от 6 до 10 мм. Нутромеры с диапазоном измерений более 10 мм имеют центрирующий мостик.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам с боковиками.
Изготавливаются нутромеры следующих модификаций:
-
- 251 - нутромеры индикаторные с отсчетным устройством деления 0,01, 0,001 и 0,002 мм, прецизионные;
-
- 241 - нутромеры индикаторные с цифровым отсчетным деления 0,001 и 0,002 мм, прецизионные;
-
- 245 - нутромеры индикаторные с отсчетным устройством часового типа большого диаметра с ценой деления 0,01 мм;
-
- 243 - нутромеры индикаторные с цифровым отсчетным устройством с диапазоном измерения от 400 до 800 мм и с ценой деления 0,002 мм;
-
- 253 - нутромеры индикаторные с отсчетным устройством часового с диапазоном измерений от 400 до 800 мм и с ценой деления 0,01 мм;
-
- 244 - нутромеры индикаторные с цифровым отсчетным устройством с деления 0,002 мм;
-
- 254 - нутромеры индикаторные с отсчетным устройством часового типа с деления 0,01 мм.
Общий вид нутромеров представлен на рисунках 2 - 4.
Нутромеры модификации 251 могут поставляться поштучно или наборами, которые отличаются между собой количеством нутромеров и диапазонами измерений.
Наборы поставляются в следующих исполнениях:
элементов: державки, отсчетного устройства, поверхностей с двухконтактным касанием
концевых мер длины
часового типа с ценой
устройством с ценой
типа
ценой
ценой
-
- 251-046-11: в составе два нутромера исполнений 251-050-11 и 251-160-11;
-
- 251-346-13: в составе три нутромера исполнений 251-035-11, 251-060-11 и 251-160-11.
Общий вид набора представлен на рисунке 1.
Обозначение исполнений нутромеров имеет вид XXX-AAA-BB, где:
XXX - обозначение модификации нутромеров;
AAA - наибольший предел измерения;
BB - внутренний код производителя.
Отсчетные устройства, входящие в комплект нутромеров, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.
В комплект к нутромерам модификации 245, кроме исполнений 245-100-12 и 245-160-11, входят удлинительные стержни:
-
- для исполнения 245-050-11 - 1 шт. длиной 16 мм;
-
- для исполнения 245-100-11 - 2 шт. по 25 мм;
-
- для исполнений 245-250-11, 245-300-11, 245-450-11 - 2 шт. (50 и 100 мм);
-
- для исполнения 245-700-11 - 4 шт. (50, 100, 200 и 200 мм);
-
- для исполнения 245-1000-11 - 5 шт. (50, 100, 200, 300 и 3000 мм).
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.
Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на термоизолирующую накладку державки с помощью наклейки и на боковую поверхность корпуса отчетного устройства краской, травлением или лазерной маркировкой в формате цифрового обозначения. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.
Места нанесения заводских номеров представлены на рисунке 5.
Логотип леею наносится на паспорт типографским методом, на державку или отсчетное устройство краской, травлением, методом лазерной маркировки или с помощью наклейки.

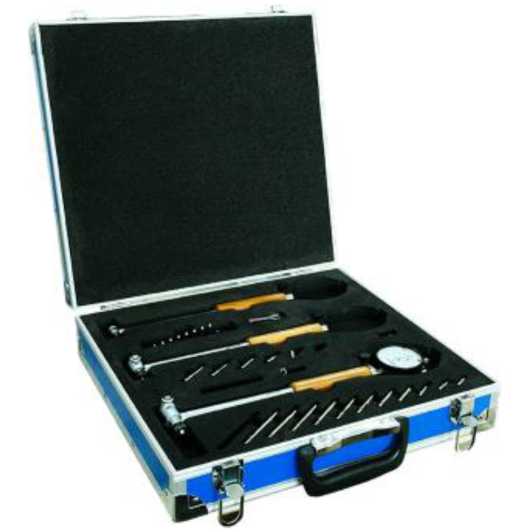

Рисунок 1 - Общий вид набора нутромеров модификации 251
а)
б)

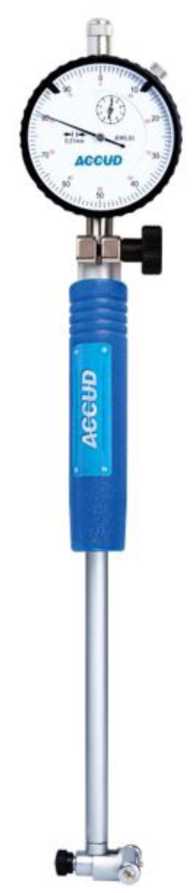

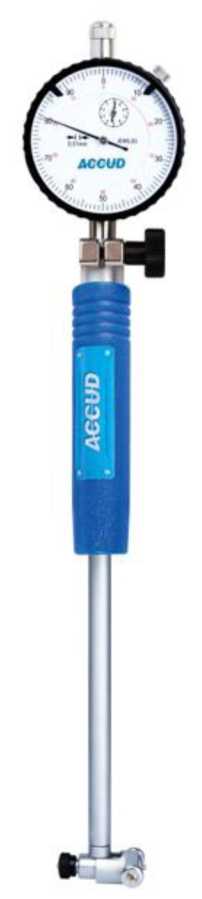

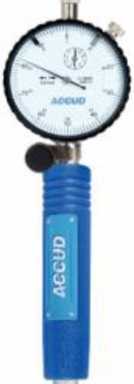

Рисунок 2 - Общий вид нутромеров модификаций: а) 251; б) 245; в) 241
в)
Цифровой индикатор
Л
V.

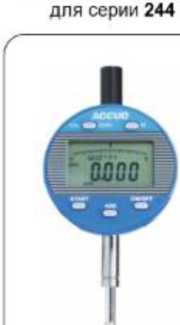

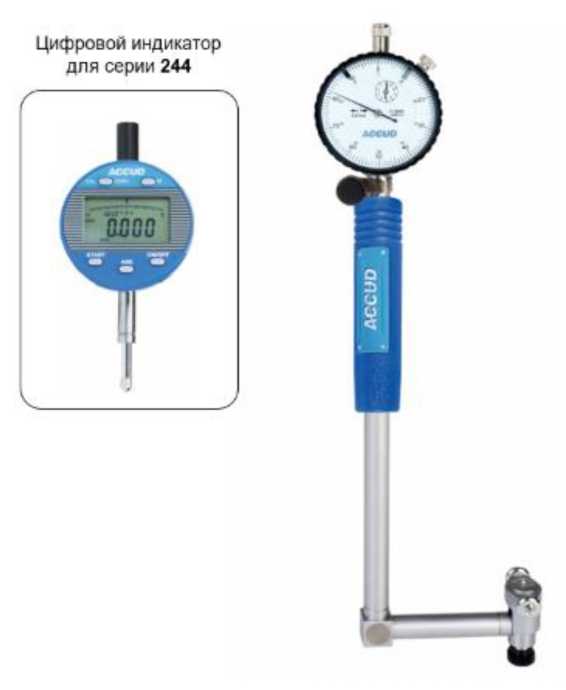

Рисунок 3 - Общий вид нутромеров модификаций 254 и 244
Цифровой иццикэтор

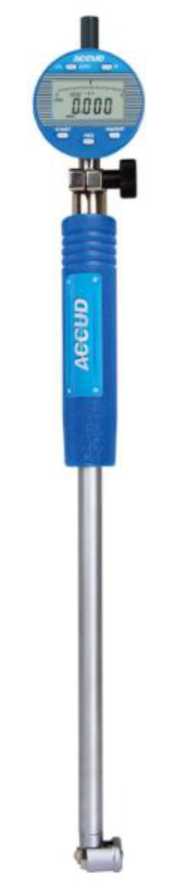

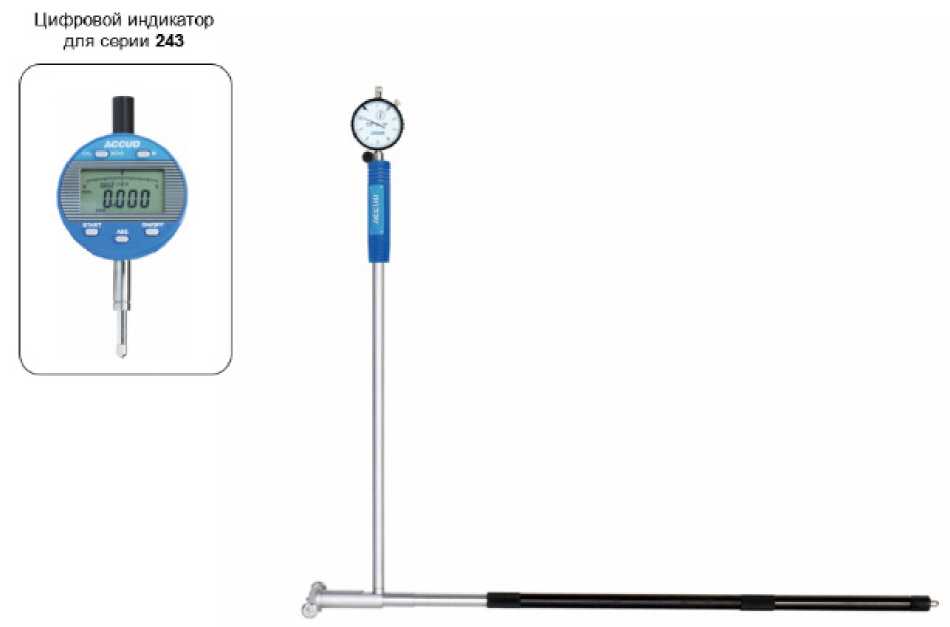

Рисунок 4 - Общий вид нутромеров модификаций 253 и 243

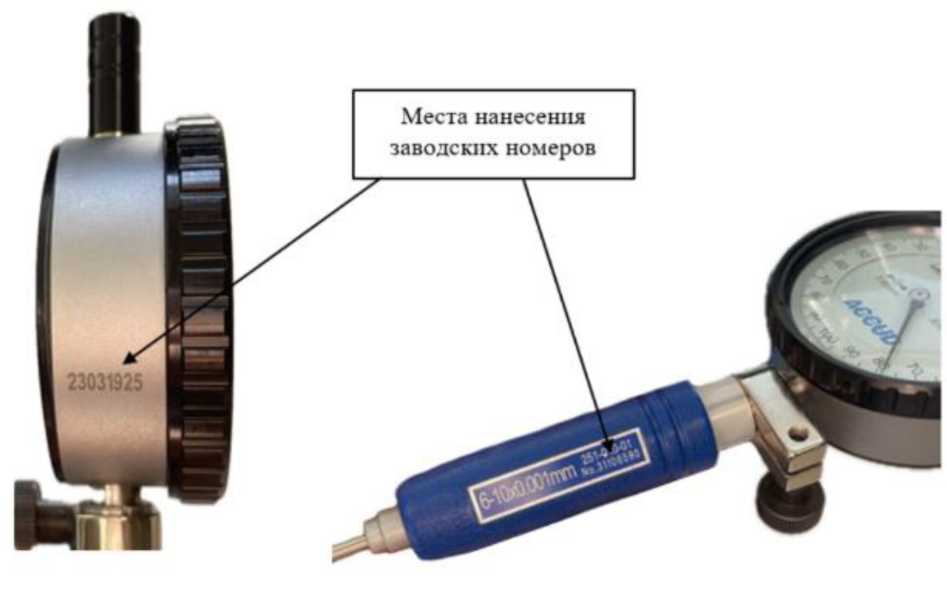

Места нанесения
заводских номеров

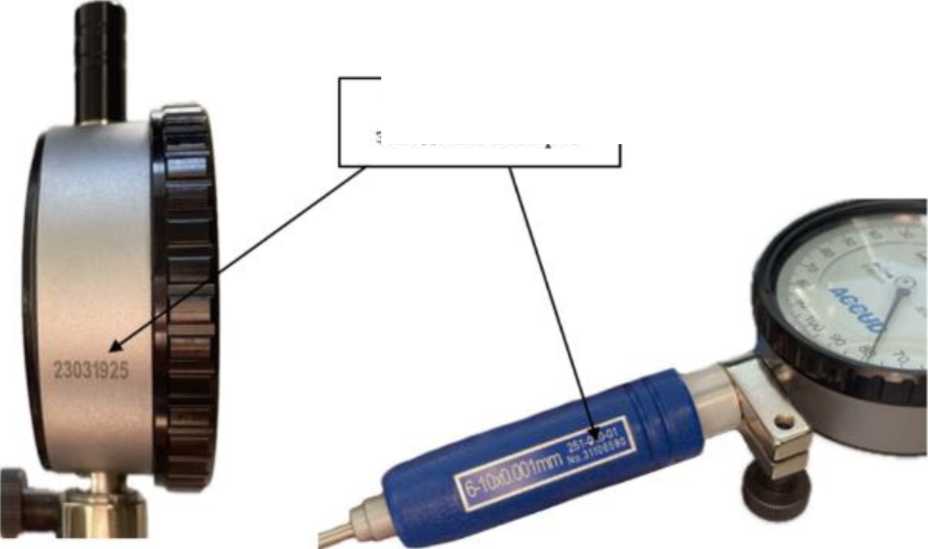

Рисунок 5 - Места нанесения заводских номеров на нутромеры и отсчетные устройства
Таблица 6 -
__________Наименование______ Нутромер индикаторный________
Элемент питания (для нутромеров модификаций 241, 243, 244)______
Комплект измерительных наконечников2)__________________
Комплект сменных шайб2)_______
Удлинительные стержни5)_______
Установочное кольцо6)__________
Приспособление для установки нуля6)_____________________________
Индикатор часового типа7)_______
Футляр______________________
Паспорт_____________________
-
1) В соответствии с заказом.
Обозначение
-1)
Количество
1 шт. или 1 набор
1 шт.
от 4 до 12 шт.3)
от 2 до 5 шт.4)
1 компл.
1 шт.
1 шт.
1 шт.
1 экз.
-
2) Для нутромеров модификаций 243, 253, 244 и 254 в комплект не входят.
-
3) Для нутромеров исполнения 251-050-11 - 4 шт.;
для нутромеров исполнений 241-250-01, 241-450-01, 241-250-11, 245-700-11, 245-1000-11 - 5 шт.;
для нутромеров исполнений 245-250-11 - 6 шт.;
251-250-11,
241-450-11,
251-450-11,
245-100-11,
251-250-01,
245-300-11,
251-450-01,
245-450-11,
251-060-11,
251-060-01,
241-060-01,
241-060-11,
для нутромеров исполнения 245-160-11 - 7 шт.; для нутромеров исполнения 245-050-11 - 8 шт.; для нутромеров исполнений 251-010-11, 251-018-11, 251-018-01, 251-035-01, 241-010-01, 241-018-01, 241-035-01, 241-035-11 - 9 шт.;
для нутромеров исполнения 245-100-12 - 10 шт.;
для нутромеров исполнений 251-100-11, 251-100-01, 241-100-11, 241-100-01 -11 шт.;
для нутромеров исполнений 251-160-11, 251-160-12, 241-160-01, 241-160-02, 241-160-11, 241-160-12 - 12 шт.
-
4) Для нутромеров исполнений 251-010-11, 251-018-11, 251-018-01, 251-035-01, 241-010-01, 241-018-01, 241-035-01, 241-035-11, 245-050-11, 245-100-12 - 2 шт.;
для нутромеров исполнения 245-100-11 - 3 шт.;
для нутромеров исполнений 251-050-11, 251-060-11,
251-160-12, 251-060-01, 251-100-01, 251-160-01, 251-160-02,
241-160-01, 241-160-02, 241-060-11, 241-100-11, 241-160-11,
245-250-11, 245-300-11, 245-450-11, 245-700-11, 245-1000-11 - 4 шт.;
для нутромеров исполнений 251-250-11, 251-450-11, 251-250-01,
241-250-01, 241-450-01, 241-250-11, 241-450-11 - 5 шт.
-
5) Входят в комплект только для нутромеров модификации 245, кроме 245-100-12 и 245-160-11.
-
6) По отдельному заказу.
7) В комплект к наборам не входит.
251-035-11,
241-010-11,
251-160-01,
251-035-11,
241-010-11,
251-100-11,
241-060-01,
241-160-12,
251-010-01,
241-018-11,
251-160-02,
251-010-01,
241-018-11,
251-160-11,
241-100-01,
245-160-11,
251-450-01,
исполнений
Таблица 1 - Основные
|
Модификация |
Исполнение |
Диапазон измерений нутромера, мм |
Отсчетное устройство |
Размах показаний (повторяемость), мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм | |
|
Диапазон измерений1), мм |
Цена деления (шаг дискретности), мм | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
251 |
251-010-11 |
от 6 до 10 |
от 0 до 3; от 0 до 12,7 |
0,01; 0,002; 0,001 |
0,003 |
± 0,012 |
- |
|
251-018-11 |
от 10 до 18 |
0,003 | |||||
|
251-035-11 |
от 18 до 35 |
от 0 до 10; от 0 до 12,7 |
± 0,015 | ||||
|
251-050-11 |
от 35 до 50 |
± 0,018 | |||||
|
251-060-11 |
от 35 до 60 | ||||||
|
251-100-11 |
от 50 до 100 | ||||||
|
251-160-11 |
от 50 до 160 | ||||||
|
251-160-12 |
от 100 до 160 | ||||||
|
251-250-11 |
от 160 до 250 | ||||||
|
251-450-11 |
от 250 до 450 | ||||||
|
251-010-01 |
от 6 до 10 |
от 0 до 1; от 0 до 12,7 |
0,001 |
0,002 |
± 0,005 |
- | |
|
251-018-01 |
от 10 до 18 |
0,002 | |||||
|
251-035-01 |
от 18 до 35 |
± 0,006 | |||||
|
251-060-01 |
от 35 до 60 |
± 0,007 | |||||
|
251-100-01 |
от 50 до 100 | ||||||
|
251-160-01 |
от 50 до 160 | ||||||
|
251-160-02 |
от 100 до 160 | ||||||
|
251-250-01 |
от 160 до 250 |
0,0025 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
251 |
251-450-01 |
от 250 до 450 |
от 0 до 1; от 0 до 12,7 |
0,001 |
0,002 |
± 0,007 |
0,0025 |
|
241 |
241-010-01 |
от 6 до 10 |
от 0 до 12,7 |
0,001 |
0,002 |
± 0,005 |
- |
|
241-018-01 |
от 10 до 18 |
0,002 | |||||
|
241-035-01 |
от 18 до 35 |
± 0,006 | |||||
|
241-060-01 |
от 35 до 60 |
± 0,007 | |||||
|
241-100-01 |
от 50 до 100 | ||||||
|
241-160-01 |
от 50 до 160 | ||||||
|
241-160-02 |
от 100 до 160 | ||||||
|
241-250-01 |
от 160 до 250 |
0,0025 | |||||
|
241-450-01 |
от 250 до 450 | ||||||
|
241-010-11 |
от 6 до 10 |
0,002 |
0,003 |
± 0,012 |
- | ||
|
241-018-11 |
от 10 до 18 |
0,003 | |||||
|
241-035-11 |
от 18 до 35 |
± 0,015 | |||||
|
241-060-11 |
от 35 до 60 |
± 0,018 | |||||
|
241-100-11 |
от 50 до 100 | ||||||
|
241-160-11 |
от 50 до 160 | ||||||
|
241-160-12 |
от 100 до 160 | ||||||
|
241-250-11 |
от 160 до 250 | ||||||
|
241-450-11 |
от 250 до 450 | ||||||
|
245 |
245-050-11 |
от 18 до 50 |
от 0 до 10 |
0,01 |
0,003 |
± 0,015 |
0,003 |
|
245-100-11 |
от 30 до 100 |
± 0,018 | |||||
|
245-100-12 |
от 50 до 100 | ||||||
|
245-160-11 |
от 100 до 160 | ||||||
|
245-250-11 |
от 160 до 250 | ||||||
|
245-300-11 |
от 100 до 300 | ||||||
|
245-450-11 |
от 250 до 450 |
± 0,025 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
245 |
245-700-11 |
от 450 до 700 |
от 0 до 10 |
0,01 |
0,003 |
± 0,025 |
0,003 |
|
245-1000-11 |
от 700 до 1000 | ||||||
|
253 |
253-800-11 |
от 400 до 800 |
от 0 до 10 |
0,01 |
0,003 |
± 0,025 |
0,003 |
|
243 |
243-800-11 |
от 400 до 800 |
от 0 до 12,7 |
0,002 |
0,003 |
± 0,025 |
0,003 |
|
254 |
254-060-11 |
от 35 до 60 |
от 0 до 10 |
0,01 |
0,003 |
± 0,018 |
0,003 |
|
254-160-11 |
от 50 до 160 | ||||||
|
254-250-11 |
от 160 до 250 | ||||||
|
254-450-11 |
от 250 до 450 | ||||||
|
244 |
244-060-11 |
от 35 до 60 |
от 0 до 12,7 |
0,002 |
0,003 |
± 0,018 |
0,003 |
|
244-160-11 |
от 50 до 160 | ||||||
|
244-250-11 |
от 160 до 250 | ||||||
|
244-450-11 |
от 250 до 450 |
1) В зависимости от заказа, указывается в паспорте на нутромер.
Таблица 2 - Технические характеристики нутромеров
|
Значение для нутромера с диапазоном измерений в мм | ||||||||||||||||
|
Наименование |
от 30 |
от 50 |
от 50 |
от |
от |
от |
от |
от |
от |
от | ||||||
|
от 6 |
от 10 |
от 18 |
от 18 |
от 35 |
от 35 |
100 |
100 |
160 |
250 |
400 |
450 |
700 | ||||
|
характеристики |
до 10 |
до 18 |
до 35 |
до 50 |
до 50 |
до 60 |
до 100 100 |
до 100 100 |
до 160 160 |
до |
до |
до |
до |
до |
до |
до |
|
160 |
300 |
250 |
450 |
800 |
700 |
1000 | ||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
Наибольшая | ||||||||||||||||
|
глубина измерений, |
48 |
105 |
141 |
150 |
141 |
150 |
141 |
400 |
391 |
500 | ||||||
|
мм | ||||||||||||||||
|
Наименьшее | ||||||||||||||||
|
перемещение |
0,6 |
0,8 |
1 |
1,2 |
1,6 | |||||||||||
|
измерительного | ||||||||||||||||
|
стержня, мм | ||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
Измерительное усилие нутромера, Н |
от 2,0 до 4,0 |
от 2,0 до 6,0 |
от 3,0 до 7,0 | |||||||||||||
|
Измерительное усилие центрирующего мостика, Н |
- |
от 4,0 до 8,0 |
от 6,0 до 10,0 |
от 8,0 до 11,0 | ||||||||||||
|
Радиус сферы измерительных поверхностей стержней, мм |
от 0,5 до 1,0 |
от 0,75 до 1,0 |
от 1,5 до 2,0 |
от 1,5 до 2,5 | ||||||||||||
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - измерительных поверхностей стержней |
0,16 | |||||||||||||||
|
- опорных поверхностей центрирующих мостиков |
0,63 | |||||||||||||||
Таблица 3 -
и масса
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
251 |
251-010-11 |
от 6 до 10 |
200 |
50 |
30 |
0,2 |
|
251-018-11 |
от 10 до 18 |
255 |
0,25 | |||
|
251-035-11 |
от 18 до 35 |
340 |
60 |
0,45 | ||
|
251-050-11 |
от 35 до 50 |
0,5 | ||||
|
251-060-11 |
от 35 до 60 | |||||
|
251-100-11 |
от 50 до 100 |
0,6 | ||||
|
251-160-11 |
от 50 до 160 |
0,65 | ||||
|
251-160-12 |
от 100 до 160 | |||||
|
251-250-11 |
от 160 до 250 |
6201); 5202) |
170 |
80 |
1,3 | |
|
251-450-11 |
от 250 до 450 |
270 |
100 |
1,6 | ||
|
251-010-01 |
от 6 до 10 |
220 |
60 |
30 |
0,3 | |
|
251-018-01 |
от 10 до 18 |
275 |
0,35 | |||
|
251-035-01 |
от 18 до 35 |
340 |
0,45 | |||
|
251-060-01 |
от 35 до 60 |
0,5 | ||||
|
251-100-01 |
от 50 до 100 |
0,6 | ||||
|
251-160-01 |
от 50 до 160 |
0,65 | ||||
|
251-160-02 |
от 100 до 160 | |||||
|
251-250-01 |
от 160 до 250 |
6201); 5202) |
170 |
80 |
1,3 | |
|
251-450-01 |
от 250 до 450 |
270 |
100 |
1,6 | ||
|
241 |
241-010-01 |
от 6 до 10 |
230 |
60 |
40 |
0,35 |
|
241-018-01 |
от 10 до 18 |
285 |
0,45 | |||
|
241-035-01 |
от 18 до 35 |
340 | ||||
|
241-060-01 |
от 35 до 60 |
0,5 | ||||
|
241-100-01 |
от 50 до 100 |
0,6 | ||||
|
241-160-01 |
от 50 до 160 |
0,65 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
241 |
241-160-02 |
от 100 до 160 |
340 |
60 |
40 |
0,65 |
|
241-250-01 |
от 160 до 250 |
6201); 5202) |
170 |
80 |
1,3 | |
|
241-450-01 |
от 250 до 450 |
270 |
100 |
1,6 | ||
|
241-010-11 |
от 6 до 10 |
230 |
60 |
40 |
0,35 | |
|
241-018-11 |
от 10 до 18 |
285 |
0,45 | |||
|
241-035-11 |
от 18 до 35 |
340 | ||||
|
241-060-11 |
от 35 до 60 |
0,5 | ||||
|
241-100-11 |
от 50 до 100 |
0,6 | ||||
|
241-160-11 |
от 50 до 160 |
0,65 | ||||
|
241-160-12 |
от 100 до 160 | |||||
|
241-250-11 |
от 160 до 250 |
6201); 5202) |
170 |
80 |
1,3 | |
|
241-450-11 |
от 250 до 450 |
270 |
100 |
1,6 | ||
|
245 |
245-050-11 |
от 18 до 50 |
315 |
60 |
30 |
0,3 |
|
245-100-11 |
от 30 до 100 |
455 |
0,5 | |||
|
245-100-12 |
от 50 до 100 |
390 |
40 |
0,55 | ||
|
245-160-11 |
от 100 до 160 |
100 | ||||
|
245-250-11 |
от 160 до 250 |
620 |
160 |
70 |
1 | |
|
245-300-11 |
от 100 до 300 |
455 |
100 |
0,8 | ||
|
245-450-11 |
от 250 до 450 |
620 |
250 |
130 |
1,2 | |
|
245-700-11 |
от 450 до 700 |
726 |
450 |
1,1 | ||
|
245-1000-11 |
от 700 до 1000 |
700 | ||||
|
253 |
253-800-11 |
от 400 до 800 |
6201); 5352) |
270 |
120 |
2 |
|
243 |
243-800-11 |
от 400 до 800 |
6201); 5352) |
270 |
120 |
2 |
|
254 |
254-060-11 |
от 35 до 60 |
360 |
120 |
40 |
0,7 |
|
254-160-11 |
от 50 до 160 |
0,8 | ||||
|
254-250-11 |
от 160 до 250 |
7101); 6202) |
130 |
80 |
1,2 | |
|
254-450-11 |
от 250 до 450 |
7701); 6802) |
100 |
1,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
244 |
244-060-11 |
от 35 до 60 |
360 |
120 |
40 |
0,7 |
|
244-160-11 |
от 50 до 160 |
0,8 | ||||
|
244-250-11 |
от 160 до 250 |
7101); 6202) |
130 |
80 |
1,2 | |
|
244-450-11 |
от 250 до 450 |
7701); 6802) |
100 |
1,5 | ||
| ||||||
Таблица 4 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
