Номер по Госреестру СИ: 94756-25
94756-25 Нутромеры трехточечные ACCUD
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры трехточечные ACCUD (далее - нутромеры) предназначены для контактных измерений внутренних диаметров изделий.
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 1
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 2
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 3
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 4
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 5
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 6
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 7
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 8
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 9
Внешний вид.
Нутромеры трехточечные ACCUD
Рисунок № 10
Общие сведения
Дата публикации - 28.02.2025
Срок свидетельства - 27.02.2030
Номер записи - 196551
ID в реестре СИ - 1423836
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - SUZHOU ACCUD CO., LTD (ACCUD)
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№412 от 2025.02.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Нутромеры трехточечные ACCUD (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SUZHOU ACCUD CO., LTD (ACCUD)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94329-25 14.01.2030 |
Нутромеры индикаторные ACCUD, Обозначение отсутствует SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ ) |
ОТ МП |
1 год |
|
94756-25 27.02.2030 |
Нутромеры трехточечные ACCUD, Обозначение отсутствует SUZHOU ACCUD CO., LTD (ACCUD) (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Нутромеры трехточечные ACCUD (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Нутромеры трехточечные ACCUD (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства (для нутромеров модификаций 361, 364 и 365) на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Руководство по эксплуатации» паспортов ACCUD.361.01.ПС «Нутромер трехточечный ACCUD. Технический паспорт», ACCUD.362.01.ПС «Нутромер трехточечный ACCUD. Технический паспорт», ACCUD.363.01.ПС «Нутромер трехточечный ACCUD. Технический паспорт», ACCUD.364.01.ПС «Нутромер трехточечный ACCUD. Технический паспорт», ACCUD.365.01.ПС «Нутромер трехточечный ACCUD. Технический паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
СТП ACCUD 002-2024 «Нутромеры трехточечные ACCUD. Стандарт предприятия».
ПравообладательSUZHOU ACCUD CO., LTD (ACCUD), КНР
Адрес: 223 SongShan Road, Suzhou New District, 215129 China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
К настоящему типу средств измерений относятся нутромеры следующих модификаций:
-
- 361, 364, 365 - микрометрические с цифровым отсчетным устройством;
-
- 362, 363 - микрометрические с отсчетом по шкалам стебля и барабана.
Принцип действия нутромеров модификаций 361, 362, 363, 364 основан
на преобразовании взаимного перемещения измерительных щупов нутромера в значение измеряемого внутреннего диаметра отверстия. Измерительная головка нутромеров имеет три подвижных измерительных стержня, расположенных под углом 120 градусов друг от друга.
Настройка нутромеров осуществляется с помощью установочных колец, входящих в комплект поставки. Кольца установочные поставляются в комплекте для нутромеров модификаций 361, 362, 365 с верхним пределом измерений до 100 мм включительно, а свыше 100 мм - по дополнительному заказу. Для нутромеров модификаций 363 и 364 кольца установочные поставляются в комплекте ко всем исполнениям.
Для расширения диапазона глубины, на которой может быть измерен диаметр, используются удлинительные стержни, входящие в комплект, кроме нутромеров модификации 363.
Измерительные поверхности стержней нутромеров для диапазона измерений от 6 до 12 мм выполнены из стали, а для диапазона измерений от 12 до 250 мм из твердого сплава.
Нутромеры модификаций 361, 362, 363 и 364 состоят из микрометрического винта и измерительной головки с тремя измерительными наконечниками, расположенными под углом 120 градусов. Нутромеры снабжены трещотками, обеспечивающими постоянство измерительного усилия.
Цифровое отсчетное устройство нутромеров модификаций 361 и 364 имеет жидкокристаллический дисплей и две кнопки управления.
Нутромеры модификации 365 состоят из блока, выполненного в форме пистолета, измерительной головки и механизма для крепления цифрового индикатора. Индикатор часового типа поставляется по дополнительному заказу. В нутромерах модификации 365 установлен рычажный механизм (пусковой механизм) подачи измерительных щупов.
Общий вид индикаторов для нутромеров модификации 365 представлен на рисунке 7.
Обозначение исполнений нутромеров имеет вид XXX-AAA-BB, где:
XXX - обозначение модификации нутромеров;
AAA - шифр диапазона измерений;
BB - внутренний код производителя.
Нутромеры модификаций 361, 362 и 365 могут поставляться поштучно или наборами, которые отличаются между собой количеством нутромеров (от 2 до 4 штук), диапазонами измерений, размерами установочных колец и удлинительных стержней.
Наборы поставляются в следующих исполнениях:
-
- 361-103-03: в составе три нутромера исполнений 361-001-01, 361-002-01 и 361-003-01, три установочных кольца: 6 мм, 8 мм и 10 мм, один удлинитель 100 мм;
-
- 361-305-03: в составе два нутромера исполнений 361-004-01 и 361-005-01, одно установочное кольцо 16 мм и один удлинитель 150 мм;
-
- 361-509-05: в составе четыре нутромера исполнений 361-006-01, 361-007-01, 361-008-01 и 361-009-01, два установочных кольца: 25 мм и 40 мм, один удлинитель 150 мм;
-
- 361-913-05: в составе четыре нутромера исполнений 361-010-01, 361-011-01,
-
361- 012-01 и 361-013-01, два установочных кольца: 62 мм и 87 мм, один удлинитель 150 мм;
-
- 362-103-03: в составе три нутромера исполнений 362-001-01, 362-002-01 и
-
362- 003-01, три установочных кольца: 6 мм, 8 мм и 10 мм, один удлинитель 100 мм;
-
- 362-305-03: в составе два нутромера исполнений 362-004-01 и 362-005-01, одно установочное кольцо 16 мм и один удлинитель 150 мм;
-
- 362-509-05: в составе четыре нутромера исполнений 362-006-01, 362-007-01, 362-008-01 и 362-009-01, два установочных кольца: 25 мм и 40 мм, один удлинитель 150 мм;
-
- 362-913-05: в составе четыре нутромера исполнений 362-010-01, 362-011-01, 362-012-01 и 362-013-01, два установочных кольца: 62 мм и 87 мм, один удлинитель 150 мм;
-
- 365-103-03: в составе три нутромера исполнений 365-001-01, 365-002-01 и 365-003-01, три установочных кольца: 6 мм, 8 мм и 10 мм, один удлинитель 100 мм;
-
- 365-305-03: в составе два нутромера исполнений 365-004-01 и 365-005-01, одно установочное кольцо 16 мм и один удлинитель 150 мм;
-
- 365-509-05: в составе четыре нутромера исполнений 365-006-01, 365-007-01, 365-008-01 и 365-009-01, два установочных кольца: 25 мм и 40 мм, один удлинитель 150 мм;
-
- 365-913-05: в составе четыре нутромера исполнений 365-010-01, 365-011-01, 365-012-01 и 365-013-01, два установочных кольца: 62 мм и 87 мм, один удлинитель 150 мм.
На рисунке 1 представлен общий вид наборов нутромеров.
Общий вид нутромеров представлен на рисунках 2 - 6.
Для нутромеров модификаций 361, 362, 363 и 364 заводской номер в виде цифрового или цифро-буквенного обозначения наносится на барабан или цифровое отсчетное устройство нутромера лазерной маркировкой или краской в местах, указанных на рисунках 2 - 5.
Для нутромеров модификации 365 заводской номер, включающий в себя заводской номер нутромера и заводской номер отсчетного устройства, наносится на корпус нутромера в виде цифрового или цифро-буквенного обозначения и на боковую поверхность корпуса отсчетного устройства в виде цифро-буквенного обозначения при помощи лазерной маркировки или краски. Однозначная идентификация заводского номера производится по номеру, нанесенному на корпусе. Заводской номер отсчетного устройства указывается в паспорте на нутромер. Места нанесения заводских номеров для нутромеров модификаций 365 указаны на рисунке 6.
Логотип лееио наносится на паспорт нутромера типографским методом, на корпус или барабан нутромера и на переднюю часть корпуса отсчетного устройства любым технологическим способом (наклейка, гравировка, штамп, краска).
Исполнение нутромера и диапазон измерений наносятся на индивидуальный шильд, расположенный на футляре нутромера. Общий вид шильда указан на рисунке 8.
Возможность нанесения знака поверки на средство измерения отсутствует, знак поверки наносится на свидетельство о поверке.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
а)
б)

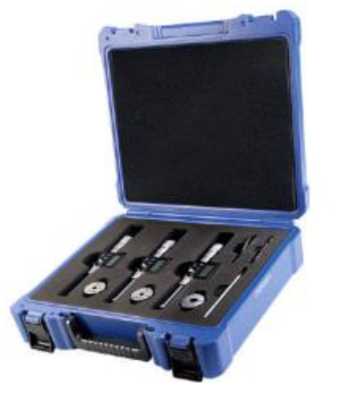

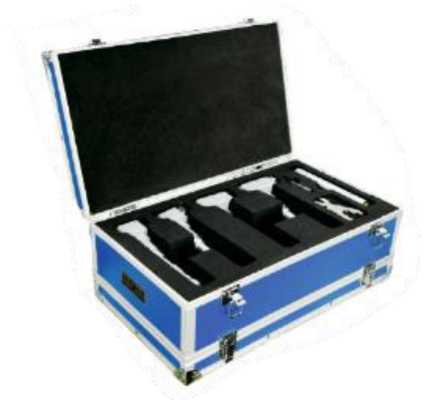

Рисунок 1 - Общий вид набора нутромеров: а) исполнение 361-103-03; б) исполнение 362-913-05

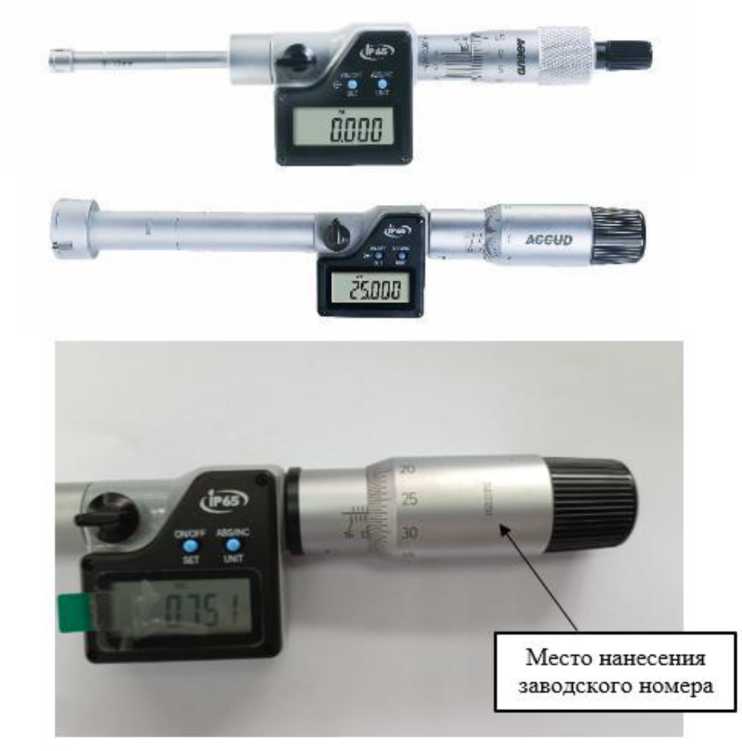

Рисунок 2 - Общий вид нутромеров модификации 361 с указанием места нанесения заводского номера

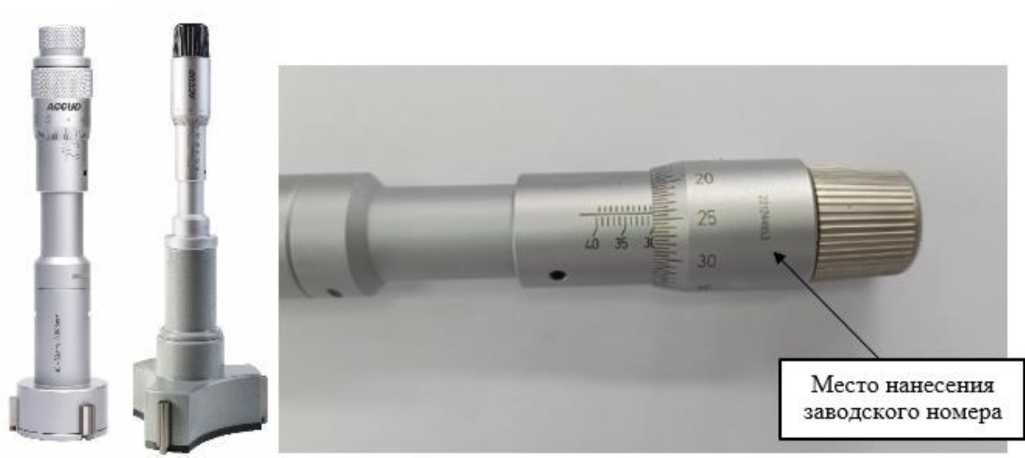

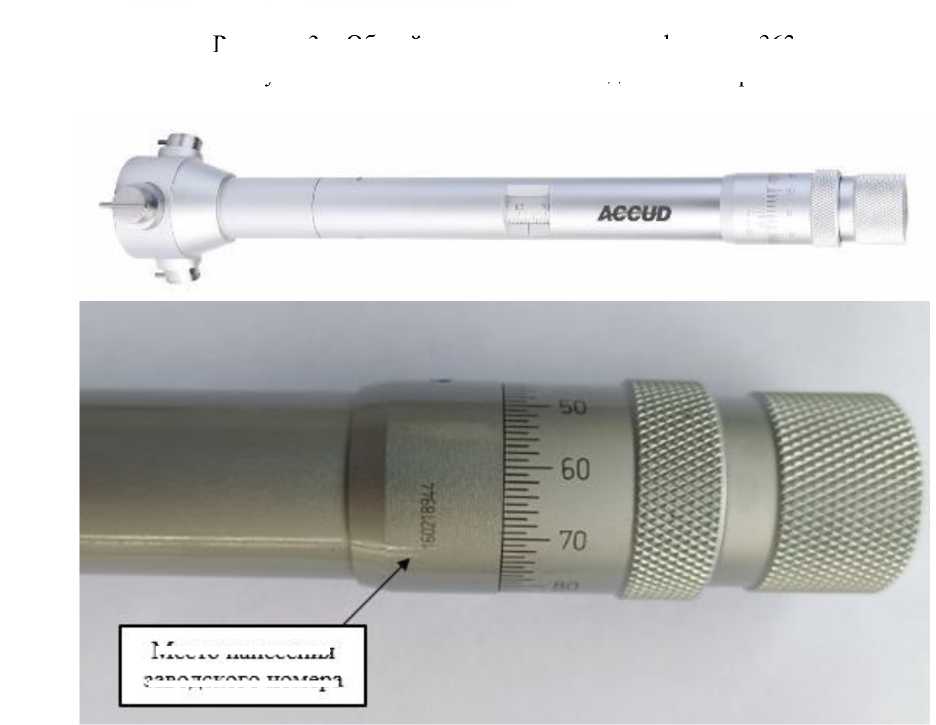

Рисунок 3 - Общий вид нутромеров модификации 362 с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 4 - Общий вид нутромеров модификации 363 с указанием места нанесения заводского номера
Место нанесения

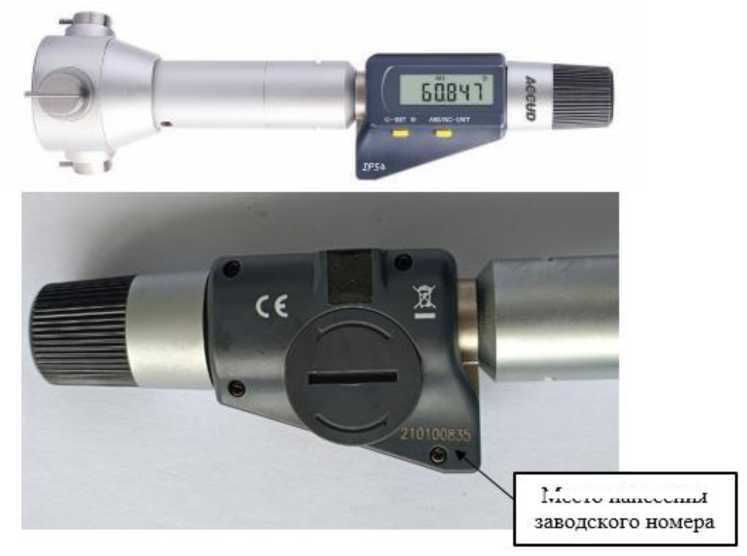

Рисунок 5 - Общий вид нутромеров модификации 364 с указанием места нанесения заводского номера

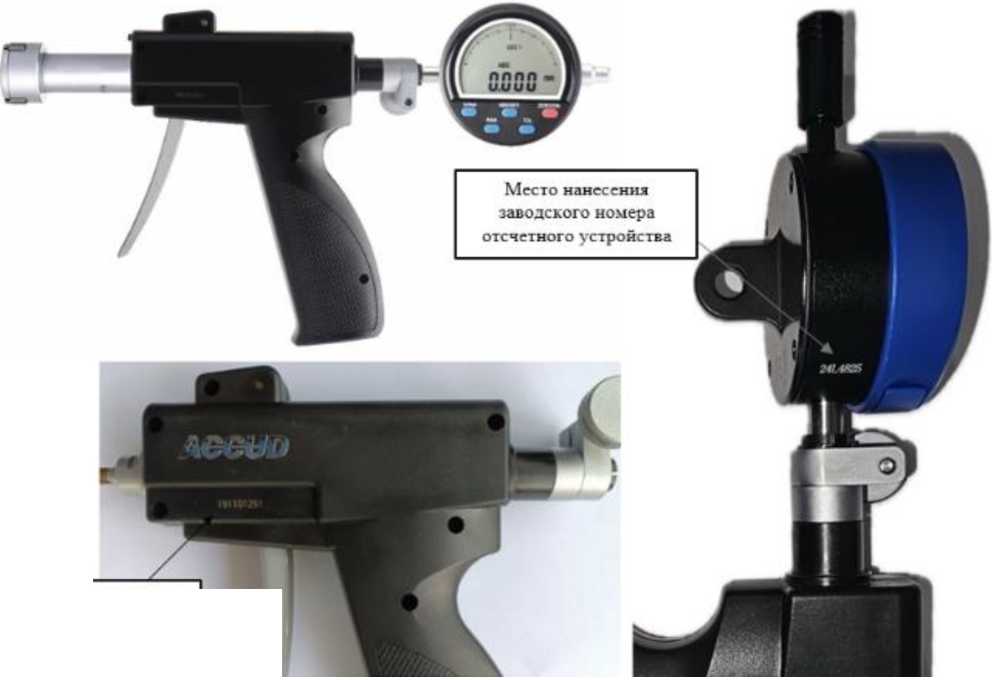

Рисунок 6 - Общий вид нутромеров модификации 365 с указанием места нанесения заводских номеров
Место нанесення заводского номера нутромера
“"'"Т ... .
Место папесеття исполнения нутромера

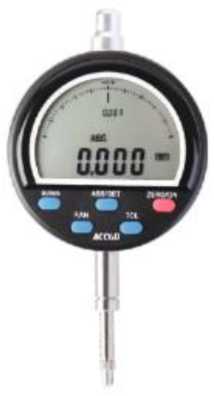

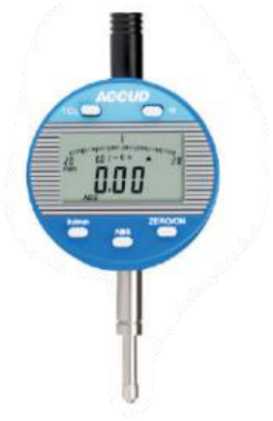

Рисунок 7 - Общий вид индикаторов для нутромеров модификации 365

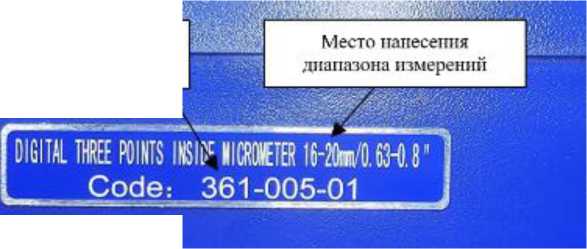

Рисунок 8 - Общий вид шильда с указанием мест нанесения исполнения нутромера и диапазона измерений
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Нутромер трехточечный |
_1) |
1 шт. или 1 набор |
|
Элемент питания (для нутромеров модификаций 361, 364, 365) |
- |
1 шт. |
|
Удлинительный стержень |
- |
1 шт.2) |
|
Установочное кольцо |
- |
1 шт.3) или 1 компл.4) |
|
Индикатор часового типа |
- |
1 шт.5) |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ACCUD.361.01.nC6) ACCUD.362.01.nC7) ACCUD.363.01.nC8) ACCUD.364.01.nC9) ACCUD.365.01.nC10) |
1 экз. |
| ||
Таблица 1 - Основные
и технические
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности измерений, размах показаний, мм |
Номинальный диаметр установочных колец, мм |
Глубина измеряемого отверстия, мм | |
|
без удлинителя |
с удлинителем | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
361 |
361-001-01 |
от 6 до 8 |
0,001 |
± 0,004 |
6 |
57 |
157 |
|
361-002-01 |
от 8 до 10 |
8 | |||||
|
361-003-01 |
от 10 до 12 |
10 | |||||
|
361-004-01 |
от 12 до 16 |
16 |
72 |
222 | |||
|
361-005-01 |
от 16 до 20 | ||||||
|
361-006-01 |
от 20 до 25 |
25 |
105 |
255 | |||
|
361-007-01 |
от 25 до 30 | ||||||
|
361-008-01 |
от 30 до 40 |
40 |
110 |
260 | |||
|
361-009-01 |
от 40 до 50 |
± 0,005 | |||||
|
361-010-01 |
от 50 до 63 |
62 |
127 |
277 | |||
|
361-011-01 |
от 62 до 75 | ||||||
|
361-012-01 |
от 75 до 88 |
87 | |||||
|
361-013-01 |
от 87 до 100 | ||||||
|
361-014-01 |
от 100 до 125 |
± 0,006 |
1001) |
175 |
325 | ||
|
361-015-01 |
от 125 до 150 |
1251) | |||||
|
361-016-01 |
от 150 до 175 |
± 0,007 |
1501) | ||||
|
361-017-01 |
от 175 до 200 |
1751) | |||||
|
361-018-01 |
от 200 до 225 |
± 0,008 |
2001) | ||||
|
361-019-01 |
от 225 до 250 |
2251) | |||||
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
362 |
362-001-01 |
от 6 до 8 |
0,001 |
± 0,004 |
6 |
54,5 |
154,5 |
|
362-002-01 |
от 8 до 10 |
8 | |||||
|
362-003-01 |
от 10 до 12 |
10 | |||||
|
362-004-01 |
от 12 до 16 |
0,005 |
16 |
80 |
230 | ||
|
362-005-01 |
от 16 до 20 | ||||||
|
362-006-01 |
от 20 до 25 |
25 |
90 |
240 | |||
|
362-007-01 |
от 25 до 30 | ||||||
|
362-008-01 |
от 30 до 40 |
40 |
97 |
247 | |||
|
362-009-01 |
от 40 до 50 |
± 0,005 | |||||
|
362-010-01 |
от 50 до 63 |
62 |
114 |
264 | |||
|
362-011-01 |
от 62 до 75 | ||||||
|
362-012-01 |
от 75 до 88 |
87 | |||||
|
362-013-01 |
от 87 до 100 | ||||||
|
362-014-01 |
от 100 до 125 |
± 0,006 |
1001) |
140 |
290 | ||
|
362-015-01 |
от 125 до 150 |
1251) | |||||
|
362-016-01 |
от 150 до 175 |
± 0,007 |
1501) | ||||
|
362-017-01 |
от 175 до 200 |
1751) | |||||
|
362-018-01 |
от 200 до 225 |
± 0,008 |
2001) | ||||
|
362-019-01 |
от 225 до 250 |
2251) | |||||
|
363 |
363-003-01 |
от 50 до 70 |
0,001 |
± 0,005 |
50 |
152 |
- |
|
363-004-01 |
от 70 до 100 |
70 | |||||
|
363-006-01 |
от 100 до 150 |
± 0,006 |
100 | ||||
|
363-010-01 |
от 150 до 250 |
± 0,008 |
150 | ||||
|
364 |
364-003-01 |
от 50 до 70 |
0,001 |
± 0,005 |
50 |
107 |
257 |
|
364-004-01 |
от 70 до 100 |
70 | |||||
|
364-006-01 |
от 100 до 150 |
± 0,006 |
100 | ||||
|
364-010-01 |
от 150 до 250 |
± 0,008 |
150 |
Продолжение таблицы 1 1 Л
365
|
г |
3 |
|
365-001-01 |
от 6 до 8 |
|
365-002-01 |
от 8 до 10 |
|
365-003-01 |
от 10 до 12 |
|
365-004-01 |
от 12 до 16 |
|
365-005-01 |
от 16 до 20 |
|
365-006-01 |
от 20 до 25 |
|
365-007-01 |
от 25 до 30 |
|
365-008-01 |
от 30 до 40 |
|
365-009-01 |
от 40 до 50 |
|
365-010-01 |
от 50 до 63 |
|
365-011-01 |
от 62 до 75 |
|
365-012-01 |
от 75 до 88 |
|
365-013-01 |
от 87 до 100 |
|
365-014-01 |
от 100 до 125 |
|
365-015-01 |
от 125 до 150 |
|
365-016-01 |
от 150 до 175 |
|
365-017-01 |
от 175 до 200 |
|
365-018-01 |
от 200 до 225 |
|
365-019-01 |
от 225 до 250 |
0,001
1) Не входит в комплект поставки, заказывается опционально.
|
5 |
6 |
7 |
8 |
|
± 0,004 |
6 |
50 |
150 |
|
8 | |||
|
10 | |||
|
16 |
65 |
215 | |
|
25 |
91 |
241 | |
|
40 |
97 |
247 | |
|
± 0,005 | |||
|
62 |
112 |
262 | |
|
87 | |||
|
± 0,006 |
1001) |
140 |
290 |
|
1251) | |||
|
± 0,007 |
1501) | ||
|
1751) | |||
|
± 0,008 |
2001) | ||
|
2251) |
|
Таблица 2 - Габаритные разме |
ры и масса | ||||
|
Модификация |
Исполнение |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
361 |
361-001-01 |
190 |
45 |
27 |
0,35 |
|
361-002-01 | |||||
|
361-003-01 | |||||
|
361-004-01 |
230 |
0,7 | |||
|
361-005-01 | |||||
|
361-006-01 |
0,9 | ||||
|
361-007-01 | |||||
|
361-008-01 |
240 |
50 |
30 |
1,65 | |
|
361-009-01 |
40 |
1,7 | |||
|
361-010-01 |
260 |
60 |
50 |
2,4 | |
|
361-011-01 |
65 | ||||
|
361-012-01 |
70 |
65 |
3 | ||
|
361-013-01 |
82 |
75 | |||
|
361-014-01 |
280 |
90 |
80 |
1,4 | |
|
361-015-01 |
110 |
100 |
1,5 | ||
|
361-016-01 |
135 |
125 |
2 | ||
|
361-017-01 |
155 |
135 |
2,1 | ||
|
361-018-01 |
180 |
155 |
2,2 | ||
|
361-019-01 |
280 |
200 |
175 |
2,3 | |
|
362 |
362-001-01 |
120 |
20 |
20 |
0,2 |
|
362-002-01 | |||||
|
362-003-01 | |||||
|
362-004-01 |
160 |
25 |
25 |
0,5 | |
|
362-005-01 | |||||
|
362-006-01 |
170 |
0,8 | |||
|
362-007-01 | |||||
|
362-008-01 |
180 |
30 |
30 |
1,4 | |
|
362-009-01 |
40 |
40 |
1,5 | ||
|
362-010-01 |
190 |
50 |
50 |
2,2 | |
|
362-011-01 |
63 |
63 |
2,2 | ||
|
362-012-01 |
200 |
75 |
75 |
2,9 | |
|
362-013-01 |
87 |
87 |
3 | ||
|
362-014-01 |
250 |
90 |
80 |
1,3 | |
|
362-015-01 |
110 |
100 |
1,4 | ||
|
362-016-01 |
135 |
125 |
1,9 | ||
|
362-017-01 |
155 |
135 |
1,95 | ||
|
362-018-01 |
180 |
155 |
2,1 | ||
|
362-019-01 |
200 |
175 |
2,2 | ||
|
363 |
363-003-01 |
300 |
50 |
50 |
1,6 |
|
363-004-01 |
70 |
70 |
2,2 | ||
|
363-006-01 |
90 |
80 |
3,9 | ||
|
363-010-01 |
135 |
125 |
7,8 | ||
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
364 |
364-003-01 |
195 |
50 |
50 |
1,6 |
|
364-004-01 |
70 |
70 |
1,9 | ||
|
364-006-01 |
210 |
90 |
80 |
3,4 | |
|
364-010-01 |
135 |
125 |
7,8 | ||
|
365 |
365-001-01 |
192 |
160 |
40 |
0,5 |
|
365-002-01 | |||||
|
365-003-01 | |||||
|
365-004-01 |
210 |
0,7 | |||
|
365-005-01 | |||||
|
365-006-01 |
0,9 | ||||
|
365-007-01 |
240 | ||||
|
365-008-01 |
1,7 | ||||
|
365-009-01 |
1,9 | ||||
|
365-010-01 |
265 |
50 |
2,3 | ||
|
365-011-01 |
170 |
63 | |||
|
365-012-01 |
180 |
75 |
3 | ||
|
365-013-01 |
190 |
87 | |||
|
365-014-01 |
300 |
205 |
100 |
1,4 | |
|
365-015-01 |
220 |
125 |
1,5 | ||
|
365-016-01 |
235 |
150 |
2 | ||
|
365-017-01 |
250 |
175 |
2,1 | ||
|
365-018-01 |
265 |
200 |
2,2 | ||
|
365-019-01 |
275 |
225 |
2,3 |
Таблица 3 - Допускаемое отклонение действительного диаметра отверстия установочного кольца от номинального размера
|
Диапазон диаметров установочных колец, мм |
Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
|
от 6 до 25 включ. |
± 1,5 |
|
св. 25 до 100 включ. |
± 2,0 |
|
св. 100 до 225 включ. |
± 3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP651); IP542) |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
с соответствующей маркировкой. I- с соответствующей маркировкой. |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
