Номер по Госреестру СИ: 94101-24
94101-24 Манометры дифференциальные стрелочные показывающие
(ДСП-80 БД)
Назначение средства измерений:
Манометры дифференциальные стрелочные показывающие ДСП-80 БД (далее -манометры) предназначены для измерений разности давлений газовых сред.
Внешний вид.
Манометры дифференциальные стрелочные показывающие
Рисунок № 1
Внешний вид.
Манометры дифференциальные стрелочные показывающие

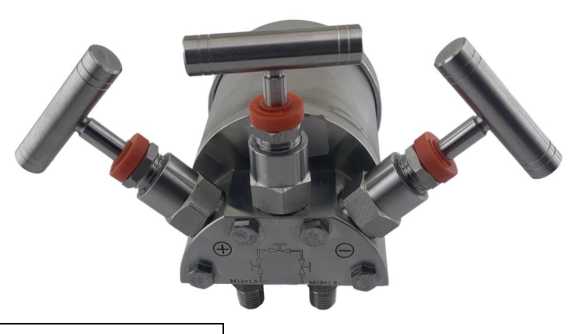

Рисунок № 2
Общие сведения
Дата публикации - 18.12.2024
Срок свидетельства - 17.12.2029
Номер записи - 195921
ID в реестре СИ - 1421961
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)
Наличие аналогов СИ: Манометры дифференциальные стрелочные показывающие (ДСП-80 БД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73105-18 21.11.2029 |
Напоромеры, тягомеры, тягонапоромеры показывающие, НМ Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
85513-22 04.05.2027 |
Термометры биметаллические технические, ТБ Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
88390-23 01.03.2028 |
Термометры газовые показывающие, ТГП Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89641-23 31.07.2028 |
Манометры дифференциальные мембранные, МДМ Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90241-23 23.10.2028 |
Манометры дифференциальные с магнитным поршнем, МДП Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90635-23 01.12.2028 |
Манометры мембранные, ДММ Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94101-24 17.12.2029 |
Манометры дифференциальные стрелочные показывающие, ДСП-80 БД Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Манометры дифференциальные стрелочные показывающие (ДСП-80 БД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Манометры дифференциальные стрелочные показывающие (ДСП-80 БД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и под защитное стекло на циферблат (шкалу) манометров методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Структура прибора и принцип работы» паспорта ПС 26.51.52-010-76586391-2021.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
ТУ 26.51.52-010-76586391-2021 «Манометры дифференциальные стрелочные показывающие ДСП-80 БД. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221
Адрес юридического лица: 109316, г. Москва, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ. 67
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия манометров основан на использовании зависимости между измеряемой разностью давлений и упругой деформацией чувствительного элемента.
Конструктивно манометры представляют собой механический прибор, выполненный в металлическом герметичном корпусе, имеющий шкалу, закрытую стеклом. Манометры состоят из мембранной коробки, расположенной внутри герметичного корпуса, передаточного механизма и отсчетного устройства (шкалы и показывающей стрелки).
Большее давление подается в корпус, а меньшее - во внутреннюю полость мембранной коробки. Воздействие перепада давления вызывает перемещение жесткого центра мембранной коробки, которое передается на рычаг, а с него через передаточный механизм на закрепленную на оси стрелку.
Для плавной и корректной подачи среды манометры выполнены в моноблочном исполнении с трехвентильным блоком.
Манометры выпускаются в исполнениях, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Структура условного обозначения исполнений манометров:
[Х1] [Х2] [Х3], [Х4], [Х5], [Х6], [Х7], [Х8]
Х1 - Обозначение типа: «ДСП-80 БД»;
Х2 - Исполнение штуцера: «Р» - радиальный; «РХ» - радиальный с хомутом; «РК» -радиальный с кронштейном;
Х3 - Диапазон измерений и единицы величин измеряемого давления (кПа, бар, кгс/см2 и другие единицы величин, допускаемые к применению в Российской Федерации);
Х4 - Класс точности (характеризующий пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений разности давления): «1,5», «2,5», «4,0»;
Х5 - Вид резьбы штуцера: «М» - метрическая (М10 I; М12х1,5; М16 1,5; М20х1,5); «G» - дюймовая (G1/8; G1/4; G3/8; G1/2); «N» - коническая (1/4 NPT, 3/8 NPT, 1/2 NPT);
Х6 - Степень защиты от воздействий окружающей среды: «IP54»; «IP65»;
Х7 - Материал защитного стекла: «1» - пластик; «2» - поликарбонатное стекло (оргстекло); «3» - инструментальное стекло; «4» - небьющееся многослойное
ламинированное стекло SAFETY GLASS; «5» - противоударное каленое стекло;
Х8 - Максимальная температура измеряемой среды.
Заводской номер в виде цифрового обозначения наносится на шкалу манометров типографским методом или на тыльную сторону корпуса манометров любым технологичным методом.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных манометров. Нанесение знака поверки на манометры
и ограничиваются корпусом в обязательном порядке манометров
не предусмотрено. Пломбирование мест настройки (регулировки)
не предусмотрено.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера

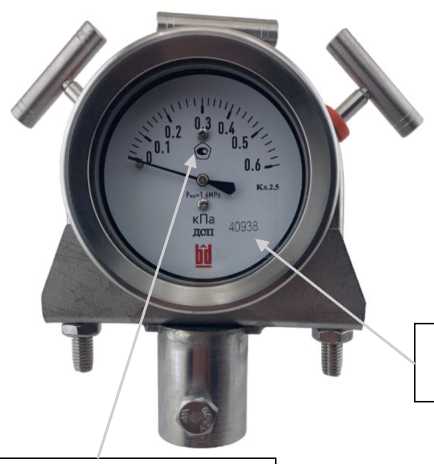

Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давлений, кПа1' |
от 0 до 0,6; от 0 до 25; от 0 до 1; от 0 до 40; от 0 до 1,6; от 0 до 60; от 0 до 2,5; от 0 до 100; от 0 до 4; от 0 до 160; от 0 до 6; от 0 до 250; от 0 до 10; от 0 до 400; от 0 до 16; от 0 до 600 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений разности давлении1,2', % |
±1,5; ±2,5; ±4,0; |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений дополнительной погрешности измерений разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от основной погрешности |
0,5 |
|
Примечание - Манометры могут изготавливаться с другими единицами величин измеряемого давления, допускаемыми к применению в Российской Федерации.
| |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Предельно допускаемое рабочее избыточное давление, МПа |
1,6 |
|
Номинальный диаметр корпуса, мм |
80 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
120x190x120 |
|
Масса, кг, не более |
2,8 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия измерений:
|
от -60 до +70 98 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
