Сведения о средстве измерений: 88390-23 Термометры газовые показывающие

Номер по Госреестру СИ: 88390-23
88390-23 Термометры газовые показывающие
(ТГП)

Назначение средства измерений:
Термометры газовые показывающие ТГП (далее по тексту - термометры) предназначены для измерений температуры газовых, жидких или сыпучих сред.

сертификация программного обеспечения

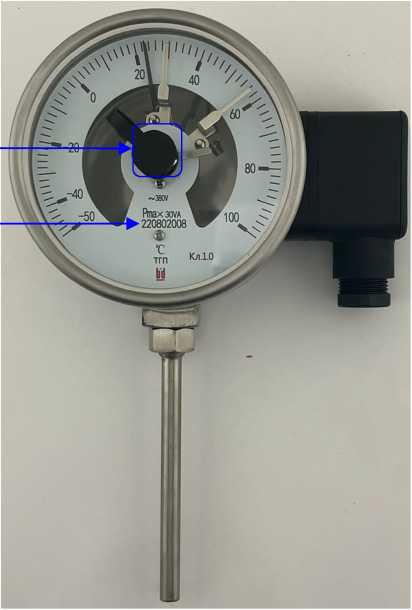

Внешний вид. Термометры газовые показывающие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термометры газовые показывающие
Рисунок № 1

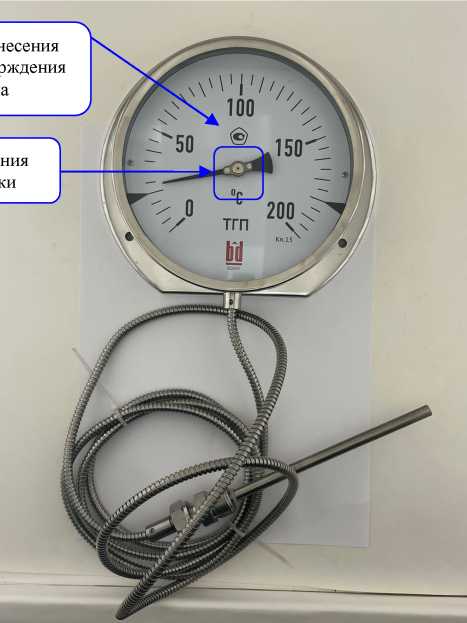

Внешний вид. Термометры газовые показывающие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Термометры газовые показывающие
Рисунок № 2

Общие сведения

Дата публикации - 01.03.2023
Срок свидетельства - 01.03.2028
Номер записи - 190417
ID в реестре СИ - 1406136
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТГП,

Производитель

Изготовитель - Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 334
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№451 от 2023.03.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Термометры газовые показывающие (ТГП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85513-22
04.05.2027
Термометры биметаллические технические, ТБ
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва)
ОТ
МП
2 года
88390-23
01.03.2028
Термометры газовые показывающие, ТГП
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва)
ОТ
МП
2 года
89641-23
31.07.2028
Манометры дифференциальные мембранные, МДМ
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва)
ОТ
МП
1 год
90241-23
23.10.2028
Манометры дифференциальные с магнитным поршнем, МДП
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва)
ОТ
МП
1 год
90635-23
01.12.2028
Манометры мембранные, ДММ
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Термометры газовые показывающие (ТГП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "БД"
(RA.RU.312562)
  • ТГП
  • 334 34 334 0 0 334 334 0

    Стоимость поверки Термометры газовые показывающие (ТГП)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы эксплуатационной документации типографическим способом, а также методом цифровой печати или наклейкой на шкалу термометров исполнений без электроконтактной приставки


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Характеристики и принцип действия» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.558-2009 ГСИ. Государственная и поверочная схема для средств измерений температуры;

    ТУ 26.51.52-005-76586391-2019 Термометры газовые показывающие ТГП. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221

    Адрес: 109316, г. Москва г, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, пом. 67

    Телефон: +7(499) 110-1638

    E-mail: info@bdrosma.ru

    Изготовитель

    Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221
    Адрес: 109316, Москва г, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, пом. 67
    Телефон: +7(499) 110-1638
    E-mail: info@bdrosma.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д. 9А, пом. 27А
    Телефон: +7 (495) 664-23-42
    Web-сайт: http://www.inexcert.ru
    E-mail: info@inexcert.ru

    Правообладатель

    Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221
    Адрес: 109316, г. Москва г, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, пом. 67
    Телефон: +7(499) 110-1638
    E-mail: info@bdrosma.ru

    Принцип действия термометра основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.

    Изменения температуры контролируемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, которое напрямую или через капилляр передается в манометрическую пружину.

    Манометрическая пружина под действием давления разворачивается и через систему тяг поворачивает ось и сидящую на ней показывающую стрелку.

    Для устойчивости термометра к вибрациям его корпус может быть заполнен демпфирующей жидкостью.

    Термометры производятся в двух модификациях ТГП и ТГПЭ и в 84 конструктивных исполнениях, условное обозначение которых выглядит следующим образом:

    1] [Х2] [Х3]/[Х4] [Х5]х[Х6] [Х7] [Х8] [Х9] [Х10] [Х11] [Х12]

    • 1) Обозначение модификации: «ТГП» - без электроконтактной приставки; «ТГПЭ» - с электроконтактной приставкой.

    • 2) Номинальный диаметр корпуса: «30»; «40»; «50»; «63»; «80»; «100»; «125»; «150»; «200»; «250» соответственно равные диаметру корпуса (мм);

    • 3) Конструктивное исполнение: «Р» - радиальное; «Т» - торцевое; «ТЭ» - торцевое эксцентричное; «ПО» - поворотно-откидное; «РК» - радиальное с капилляром; «ТЭК» -торцевое эксцентричное с капилляром; «ТЭКС» - торцевое эксцентричное с капилляром и соединительной скобой.

    • 4) Кольцо: «(ЗК)» - завальцованное; отсутствие кода - байонетное;

    • 5) Длина термобаллона: от «30» до «2000» соответственно равные длине погружаемой части (термобаллона) (мм);

    • 6) Диаметр термобаллона: от от «5» до «40» соответственно равные диаметру погружаемой части (термобаллона) (мм);

    • 7) Диапазон показаний температуры: принимает значения «(Хн.....Хв °С)» (где Хн и Хв -

    соответственно нижний и верхний пределы диапазонов показаний температуры, конкретные значения которых представлены в таблице 1)

    • 8) Конструкция присоединения: обозначение отсутствует - жесткое на термобаллоне, наружная резьба; «ГШ» - гладкий термобаллон, без резьбы; «ВШ» - вращающаяся на термобаллоне гайка, наружная резьба; «НГ» - накидная гайка, внутренняя резьба; «ПШ» -подвижное на термобаллоне, наружная резьба.

    • 9) Тип соединительной резьбы: «G1/2»; «М20х1.5»; «1/2NPT»; «G1/4»; «М12х1,5»; «1/4NPT»; «G3/8»; «М18х1,5»; «3/8NPT» и др.

    • 10) Длина капилляра: может принимать значения от «L=0,3» до «L=20» (м).

    • 11) Исполнение контактов: обозначения «I»; «II»; «III»; «IV»; «V»; «VI» в соответствии с ГОСТ 2405-88; отсутствие обозначения - отсутствия электроконтактной приставки.

    • 12) Класс точности: «1.0»; «1.5»; «2.5» или «класс 1» и «класс 2» по DIN EN 131902002.

    Заводские номера в виде цифрового обозначения, наносятся на шкалу термометра или на тыльную сторону корпуса термометра типографским методом.

    Знак поверки наносится на защитное стекло термометра, как представлено на рисунке 1. Пломбирование термометров не предусмотрено. Общий вид термометров представлен на рисунках 1-2.

    /                           X

    Место нанесения знака поверки

    к_____________________________/

    /                             X

    Место нанесения заводских номеров

    ч________________________✓

    Внешний вид. Термометры газовые показывающие (ТГП), http://oei-analitika.ru

    Рисунок 1 - Общий вид термометров исполнений с электроконтактной приставкой, а

    также места нанесения знака поверки и заводских номеров, наносимые на шкалу.

    Внешний вид. Термометры газовые показывающие (ТГП), http://oei-analitika.ru

    Рисунок 2 - Общий вид термометров исполнений без электроконтактной приставки, а также

    места нанесения знака утверждения типа и места нанесения знака поверки


    Комплектность термометров приведена в таблице 3.

    Таблица 3 - Комплектность термометров

    Наименование

    Обозначение

    Количество

    Термометр газовый показывающий

    ТГП

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазоны показаний (измерений) температуры1)2), °С

    от -80 до +80 (-60 до +60) от -80 до +70 (-60 до +50) от -80 до +60 (-60 до +40) от -80 до +40 (-60 до +30) от -60 до +100 (-40 до +80) от -60 до +60 (от -50 до +50) от -60 до +40 (от -50 до +30) от -50 до +50 (от -40 до +40) от -50 до +100 (от -30 до +80) от -50 до +150 (от -30 до +130) от -50 до +200 (от -30 до +180) от -40 до +40 (от -30 до +30) от -40 до 60 (от -30 до +50) от -40 до +160 (от -20 до +140) от -30 до +50 (от -20 до +40) от -30 до +70 (от -20 до +60)

    Продолжение таблицы 1

    Наименование характеристики

    Значение

    от -30 до +120 (от -10 до +100) от -30 до +170 (от -10 до +150) от -30 до +220 (от -10 до +200) от -20 до +40 (от -10 до +30) от -20 до +60 (от -10 до +50) от -20 до +80 (от -10 до +70) от -20 до +100 (от -10 до +90) от -20 до +120 (от 0 до +100) от -20 до +180 (от 0 до +160) от 0 до +50 (от +10 до +40) от 0 до +60 (от +10 до +50) от 0 до +80 (от +10 до +70) от 0 до +100 (от +10 до +90) от 0 до +120 (от +10 до +110) от 0 до +150 (от +20 до +130) от 0 до +160 (от +20 до +140) от 0 до +200 (от +20 до +180) от 0 до +250 (от +20 до +220) от 0 до +300 (от +30 до +270) от 0 до +350 (от +30 до +320) от 0 до +400 (от +50 до +350) от 0 до +450 (от +50 до +400) от 0 до +500 (от +50 до +450) от 0 до +600 (от +100 до +500) от 0 до +650 (от +100 до +550) от 0 до +700 (от +100 до +600)

    Пределы   допускаемой   приведенной   погрешности

    измерений температуры3)4) (класс точности5)), %

    ±1,0 (1,0); ±1,5 (1,5); ±1,6 (1,6); ±2,5 (2,5)

    Примечания:

    • 1) - конкретный диапазон измерений (показаний) указан в паспорте на термометр, а также на шкале термометра; помимо указанных диапазонов возможны другие нестандартные;

    • 2) - диапазон измерений термометра ограничен на шкале двумя треугольными маркерами;

    • 3) - вариация показаний термометра не превышает абсолютного значения пределов допускаемой приведенной погрешности измерений;

    • 4) - приводится к полному диапазону измерений температуры;

    • 5) - конкретные классы точности указываются в паспорте и (или) на циферблате термометра.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более1):

    - номинальный диаметр корпуса

    250

    - длина термобаллона

    2000

    - номинальный диаметр термобаллона

    40

    - длина капилляра

    20000

    Масса, кг, не более1)

    5,5

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -60 до +60

    - относительная влажность, %, не более

    98

    - атмосферное давление, кПа

    от 84 до 106,7

    Средний срок службы, лет

    10

    Материал корпуса^

    нержавеющая сталь, сталь, пластик

    Материал защитной гильзы1)

    латунь, нержавеющая сталь, сталь

    Материал термобаллона1)

    нержавеющая сталь, медный сплав

    Примечание:

    1) - в зависимости от заказа
