Номер по Госреестру СИ: 90635-23
90635-23 Манометры мембранные
(ДММ)
Назначение средства измерений:
Манометры мембранные ДММ, (далее - манометры) предназначены для измерений избыточного давления газов и жидкостей, а также разрежения газов.
Внешний вид.
Манометры мембранные
Рисунок № 1
Внешний вид.
Манометры мембранные
Рисунок № 2

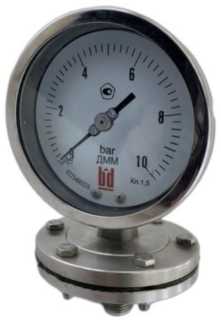

Внешний вид.
Манометры мембранные
Рисунок № 3
Изготовитель
Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД») ИНН 7719550221Адрес: 109316, Москва г, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ. 67
Телефон: +7(499) 110-1638
E-mail: info@bdrosma.ru
Испытательный центр
ТЕСТ»Общество с ограниченной ответственностью «ПРОММАШ
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 142300, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «БРЕНД девелопмент» (ООО «БД»)ИНН 7719550221
Адрес юридического лица: 109316, Москва г, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ. 67
Телефон: +7(499) 110-1638
E-mail: info@bdrosma.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно корпус манометров соединен с присоединительными фланцами, между которыми жестко закреплена мембрана, являющаяся основным узлом измерительной системы манометра. Под воздействием измеряемого давления мембрана деформируется, и ее прогиб с помощью плоской пружины и передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра. Фланцы с мембраной выполняют также функцию разделителя сред, который обеспечивает возможность измерения давлений агрессивных, вязких, загрязненных, высокотемпературных газов и жидкостей.
Манометры изготавливаются в двух модификациях ДММ и ДММЭ, различающихся наличием у ДММЭ сигнализирующего устройства, выполненного в виде двух электрических контактов (индуктивных или с магнитным поджатием), которые при эксплуатации можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Шкалы давления манометров могут быть отградуированными в кПа, МПа, кг/см2, бар и других единицах давления, разрешенных к применению в РФ. По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две или более единицы измерений давления), с корректором нуля на стрелке, с повышенной устойчивостью к перегрузкам избыточным давлением. Манометры ДММ могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом.
Манометры выпускаются с различными значениями допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности (классами). Значение класса численно равно значению погрешности и указывается на циферблате манометра в виде: «Кл.ХХ», где ХХ конкретное значение допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности.
Манометры ДММ имеют 4 исполнения, которые отличаются верхними пределами измерений давлений и материалами составных частей:
___________Xi
Модификация:
-
- ДММ;
-
- ДММЭ.
Х2
Хз X Х5
Х6
Х7
Х8
Х9
Х10
Х11
Х12
Исполнение:
- 1 - от -100 до 4000 кПа, исполнение корпуса и верхнего фланца из стали, мембрана изготовлена из стали с PTFE покрытием, передаточный механизм изготовлен из медного сплава;
- 2 - от -60 до 60 кПа, исполнение корпуса и верхнего фланца из стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из медного сплава.
-
- 3 - от -100 до 4000 кПа, исполнение корпуса и верхнего фланца из нержавеющей стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из нержавеющей стали.
-
- 4 - от -60 до 60 кПа, исполнение
корпуса и верхнего фланца из нержавеющей стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из нержавеющей стали.__________________
Номер группы исполнения электроконтактов манометров модификации ДММЭ по ГОСТ 2405-88:
-
- V исполнение - первый размыкающий, второй замыкающий;
-
- VI исполнение - первый замыкающий, второй
размыкающий.___________________________
Номинальный диаметр циферблата в мм_____________
Присоединение:
-
- Р - радиальное;
-
- РХ - радиальное с хомутом;
-
- РК - радиальное с кроншейном;_________________________
Диапазон измерений и единицы измерения давления________________
Пределы допускаемой приведенной погрешности измерений давления: ±1,0; ±1,5; ±1,6; ±2,5;
Резьба присоединения:
-
- М - метрическая (М10*1; М12*1,5; М16*1,5; М20*1,5);
-
- G - дюймовая (G1/8; G1/4; G3/8; G1/2);
-
- N - коническая (1/4 NPT, 3/8 NPT, /2 NPT);
Степень защиты от воздействий окружающей среды
Материал защитного стекла:
-
- 1 - пластик;
-
- 2 - поликарбонатное стекло (оргстекло);
-
- 3 - инструментальное стекло;
-
- 4 - небьющееся многослойное ламинированное стекло SAFETY GLASS;
-
- 5 - противоударное каленое стекло.__________________________________
Демпфирующая жидкость:
-0 - без заполнения;
-
- 1 - глицерин;
-
- 2 - силиконовое масло.
Максимальная температура измеряемой среды
Заводские номера в виде цифрового обозначения, наносятся на шкалу манометра типографским способом или на тыльную сторону корпуса манометра методом гравировки.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбировка манометра осуществляется при помощи саморазрушающейся наклейки на месте прилегания оправы защитного стекла к корпусу манометра, а также на технологические отверстия, открывающие доступ к метрологической части манометров. Схема пломбировки, с указанием мест нанесения знака поверки, заводского номера и знака утверждения типа изображена на рисунке 1. Общий
вид манометров представлен
на
Место пломбировки
/---------------------------------\
Место нанесения знака утверждения типа
\______________________________________/
/ X
Место нанесения знака поверки
Место нанесение заводского номера
Рисунок 1 схема пломбировки манометров с местами нанесения знака поверки, знака утверждения типа и заводского номера
Рисунок 2 - Общий вид манометров
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Исполнения 1 и 3 |
Исполнения 2 и 4 | |
Диапазон измерений давления 1), кПа (бар) |
От -100 до 0 (От -1 до 0) От -100 до 150 (От -1 до 1,5) От -100 до 300 (От -1 до 3) От -100 до 500 (От -1 до 5) От -100 до 900 (От -1 до 9) От -100 до1500 (От -1 до 15) От -100 до 2500 (От -1 до 25) От 0 до 60 (От 0 до 0,6) От 0 до 100 (От 0 до 1) От 0 до 160 (От 0 до 1,6) От 0 до 250 (От 0 до 2,5) |
От 1,6 до 0 (От -0,016 до 0) От -2,5 до 0 (От -0,025 до 0) От -4 до 0 (От -0,04 до 0) От -6 до 0 (От -0,06 до 0) От -10 до 0 (От -0,1 до) От -16 до 0 (От -0,16 до 0) От -25 до 0 (От -0,25 до 0) От -40 до 0 (От -0,4 до 0) От -60 до 0 (От -0,6 до 0) От -1 до1,5 (От -0,01 до 0,015) От -1,5 до 2,5 (От -0,015 до 0,025) |
Продолжение таблицы 1
От 0 до 400 (От 0 до 4,0) От 0 до 600 (От 0 до 6,0) От 0 до 1000 (От 0 до 10) От 0 до 1600 (От 0 до 16) От 0 до 2500 (От 0 до 25) От 0 до 4000 (От 0 до 40) |
От -2 до 4 (От -0,02 до 0,04) От -4 до 6 (От -0,04 до 0,06) От -6 до10 (От -0,06 до 0,1) От -10 до 15 (От -0,1 до 0,15) От -15 до 25 (От -0,15 до 0,25) От -20 до 40 (От -0,2 до 0,4) От 0 до 1,6 (От 0 до 0,016) От 0 до 2,5 (От 0 до 0,025) От 0 до 4 (От 0 до 0,04) От 0 до 6 (От 0 до 0,06) От 0 до 10 (От 0 до 0,1) От 0 до 16 (От 0 до 0,16) От 0 до 25 (От 0 до 0,25) От 0 до 40 (От 0 до 0,4) От 0 до 60 (От 0 до 0,6) | |
Пределы допускаемой приведенной погрешности измерений давления 1)2)3), V- % |
±1,0; ±1,5; ±1,6; ±2,5; | |
Пределы дополнительной погрешности, вызванной изменением температуры окруж. Воздуха от 20±2°С в диапазоне рабочих температур на каждые 10°С, %
|
±0,8 ±0,4 | |
Примечания:
|
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Номинальный диаметр корпуса |
100; 125;150;160; 200; |
Габаритные размеры, мм, не более: - длина, мм |
210 |
- ширина, мм |
160 |
- высота, мм |
350 |
Масса (с фланцами), кг, не более |
7,40 |
Рабочие условия эксплуатации: - диапазон температур окружающей среды, °С |
от -60 до +65 |
- относительная влажность, %, не более |
98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Перегрузка: -для стандартного исполнения, % ВПИ |
30 |
- для исполнения по спец. Заказу до, % ВПИ |
400 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Максимальная температура измеряемой среды | |
-для стандартного исполнения, оС |
120 |
- для виброзащищенного исполнения, оС |
65 |
Средний срок службы, лет |
10 |
