Номер по Госреестру СИ: 94060-24
94060-24 Анализаторы MT Measurement MP/DP
(Обозначение отсутствует)
Назначение средства измерений:
Анализаторы MT Measurement MP/DP предназначены для измерений температуры плавления, каплепадения-размягчения веществ.
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 1
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 2
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 3
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 4
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 5
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 6
Внешний вид.
Анализаторы MT Measurement MP/DP
Рисунок № 7
Общие сведения
Дата публикации - 12.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195880
ID в реестре СИ - 1421803
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MP9, MP8, MP4S, DP9,
Производитель
Изготовитель - Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток")
Страна - РОССИЯ
Населенный пункт - г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2342 от 2020.12.31 Об утверждении типов средств измерений
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Анализаторы MT Measurement MP/DP (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93535-24 21.10.2029 |
Спектрофотометры, MT Measurement Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.) |
ОТ МП |
1 год |
|
94060-24 11.12.2029 |
Анализаторы MT Measurement MP/DP, Обозначение отсутствует Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.) |
ОТ МП |
1 год |
|
94506-25 31.01.2030 |
Весы электронные, Dx Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.) |
ОТ МП |
1 год |
|
95437-25 12.05.2030 |
Плотномеры, MT Measurement DM/PDM Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Анализаторы MT Measurement MP/DP (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МЕТТЛЕР-ТОЛЕДО ВОСТОК" (RA.RU.312326) | 6 | 4 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы MT Measurement MP/DP (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы MP9, MP8, MP8C, DP9, DP8C, MP7S, MP6, MP4, MP4S, MP5S оснащены встроенным специальным программным обеспечением (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации.
Анализаторы MP2B, MP2M, MP1M не оснащены ПО.
отображаются на дисплее при включении на дисплей анализатора при обращении к
Идентификационные данные ПО анализаторов или могут быть выведены соответствующему подпункту меню.
характеристики анализаторов учтено при
Влияние ПО на метрологические нормировании их характеристик.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенной части ПО
|
Идентификационные данные |
Значение для модификаций | |
|
МР9, МР8, МР8С, DP9, DP8C |
MP7S, МР6, MP4, MP4S, MP5S | |
|
Идентификационное наименование ПО |
не отображается |
не отображается |
|
Номер версии ПО |
не ниже 1.00 |
не отображается |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку, прикрепляемую к корпусу (рисунок 2).
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 4 «Метод управления» и 5 «Эксплуатация» руководств по эксплуатации «Анализаторы MT Measurement MP/DP».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.5-020-45862615-2023 «Анализаторы MT Measurement MP/DP. Технические условия».
ПравообладательАкционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499
Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16 Телефон: +7 (495) 777-70-77
E-mail: info@mt-cis.ru
Web-сайт: www.mt-cis.ru
Изготовитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16 Телефон: +7 (495) 777-70-77
E-mail: info@mt-cis.ru
Web-сайт: www.mt-cis.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7(499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16 Телефон: +7 (495) 777-70-77
E-mail: info@mt-cis.ru
Web-сайт: www.mt-cis.ru
Конструктивно анализаторы MT Measurement MP/DP (далее по тексту - анализаторы) выполнены в виде настольного прибора, внутри которого размещены металлический блок нагрева с электрическими нагревателями, модуль управления, измерительный модуль, жидкокристаллический дисплей. В металлическом блоке выполнены вертикальные сверления с целью обеспечить размещение в них капиллярных трубок с исследуемым веществом. Температура нагрева контролируется оптической ячейкой со встроенным датчиком температуры, либо визуально. Блок нагрева обеспечивает нагревание исследуемого образца с заданной скоростью до заранее определенной температуры, величины которых задаются оператором с помощью клавиатуры.
Принцип действия анализаторов в режиме плавления основан на изменении оптических свойств образца при его регулируемом нагреве. Стеклянный капилляр, заполненный образцом, помещается в печь и нагревается с заданной скоростью. Одновременно излучаемый светодиодом свет проходит по световоду и попадает на образец. В процессе нагревания интенсивность пропускания света образцом увеличивается. При достижении полной прозрачности и максимальной интенсивности пропускания света образец считается расплавившимся. Этот момент фиксируется с помощью встроенного фотоэлемента (у автоматических анализаторов) или визуально через объектив (у неавтоматических анализаторов) одновременно с температурой печи, которая и принимается за температур у плавления.
Принцип действия анализаторов в режиме каплепадения основан на фиксации температуры, при которой первая капля пробы, помещенной в анализатор исследуемого вещества и расплавленной путем медленного нагревания, падает из тестовой чашки через отверстие диаметром 2,8 мм вниз тестового канала и пересекает оптическую ячейку, находящуюся внизу канала. Этот момент фиксируется фотоэлементом оптической ячейки одновременно с температурой печи, которая и принимается за температуру каплепадения.
В режиме размягчения точка размягчения определяется как температура, при которой проба исследуемого вещества, размягченного в результате медленного нагревания в тестовой чашке, вытягивается на 19 мм из отверстия диаметром 6,35 мм.
К данному типу анализаторов относятся следующие модификации:
-
- MP1M, MP2M, MP2B - анализаторы температуры плавления неавтоматические;
-
- MP4, MP4S, MP5S, MP6, MP7S, MP8C, MP8, MP9 - анализаторы температуры плавления автоматические;
- DP8C, DP9 - анализаторы температуры каплепадения-размягчения автоматические.
Нанесение знака поверки на анализаторы не предусмотрено.
Серийный номер в виде обозначения, состоящего из латинских букв и арабских цифр, наносится методом типографской печати на маркировочную табличку, прикрепленную к корпусу.
Общий вид средства измерений, места утверждения типа представлен на рисунках 1, 2.
и знака

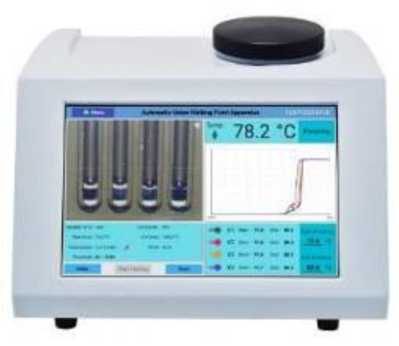

Рисунок 1а - MP9, MP8, MP8C
нанесения серийного номера

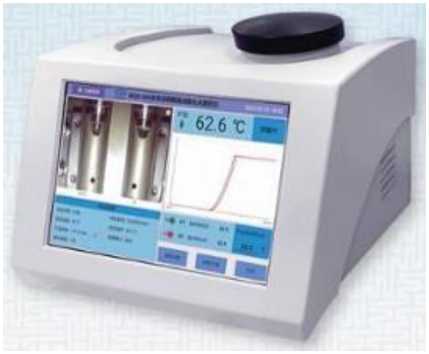

Рисунок 1б - DP9, DP8C

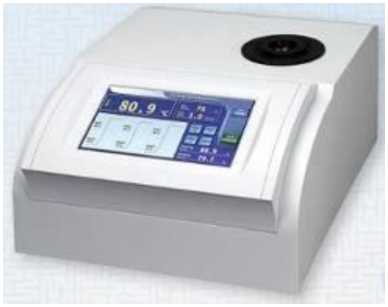

Рисунок 1в - MP7S, MP6

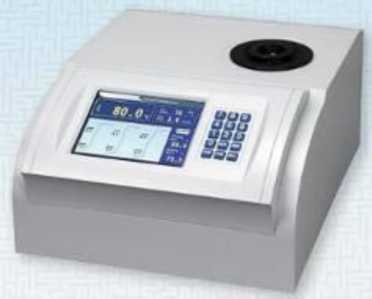

Рисунок 1г - MP4, MP4S, MP5S

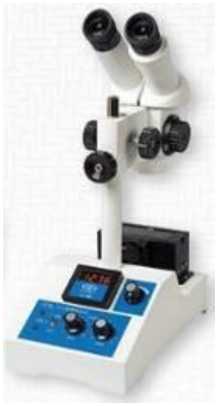

Рисунок 1д - MP2B

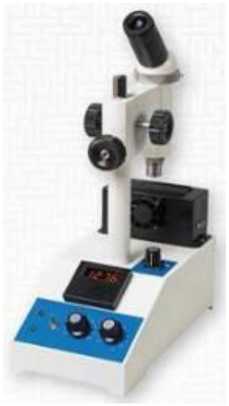

Рисунок 1е - MP2M, MP1M
Рисунок 1 - Общий
вид средства измерений

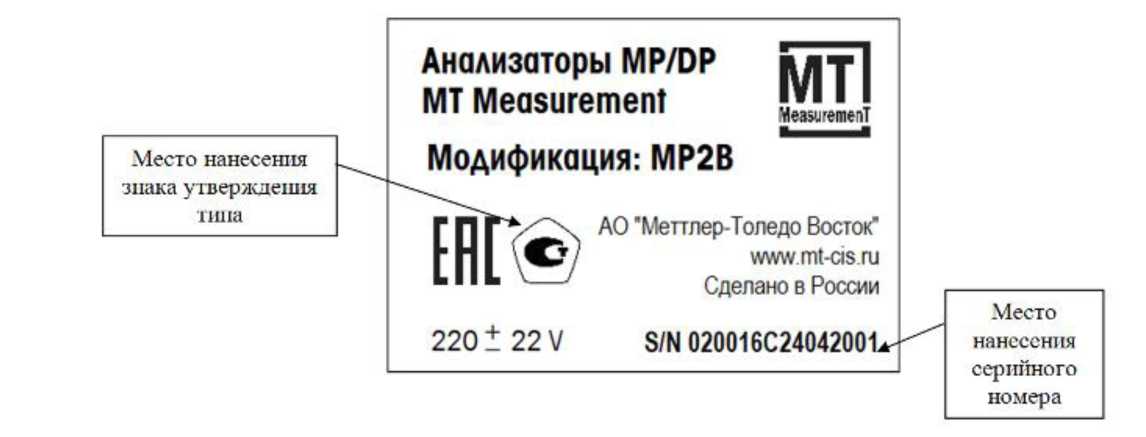

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Пломбирование средства измерений не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||||||
|
MP4, MP4S |
МР2В, MP2M, МР1М |
MP5S |
МР8, MP8C, МР6 |
MP7S |
МР9 |
ВР9 |
ВР8С | |
|
Диапазон измерений температуры |
от (t+10)* до | |||||||
|
фазовых переходов, °С |
+300 |
+320 |
+320 |
+360 |
+400 |
+400 |
+400 |
+360 |
|
Пределы допускаемой абсолютной погрешности измерений температуры плавления**, °С
|
±0,5 ±0,8 |
±3,0 ±6,0 |
±0,5 ±0,8 |
±0,5 ±0,8 |
±0,5 ±0,8 |
±0,5 ±0,8 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры каплепадения-размягчения**, °С
|
±0,6 ±1,0 |
±0,6 ±1,0 | ||||||
|
Примечания: * - t - температура окружающего воздуха **- при скорости нагрева 0,2 °С/мин | ||||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость нагрева, °С/мин - модификации MP9, MP8, MP8C, DP9, DP8C, MP7S, МP6 |
от 0,1 до 20 (с шагом 0,1) |
|
- модификации MP4, MP4S, MP5S |
0,2; 0,5; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 |
|
Габаритные размеры (высота^ширина^длина), мм, не более: - модификации MP9, MP8, MP8C, DP9, DP8C |
190x295x320 |
|
- модификации MP7S, МР6, МР4, MP4S, MH^S |
170x290x360 |
|
- модификации MP2B, MP2M, MP1M |
440x220x300 |
|
Масса, кг, не более: - модификации MP9, MP8, MP8C, DP9, DP8C |
3,7 |
|
- модификации MP7S, МР6, МР4, MP4S, Mr^S |
9,0 |
|
- модификации MP2B, MP2M, MP1M |
4,0 |
|
Рабочие условия применения: - температура окружающей среды, оС |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
150 |
