МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ___________ 2025 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 94060-24                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы MT Measurement MP/DP предназначены для измерений температуры плавления, каплепадения-размягчения веществ.

Конструктивно анализаторы MT Measurement MP/DP (далее по тексту - анализаторы) выполнены в виде настольного прибора, внутри которого размещены металлический блок нагрева с электрическими нагревателями, модуль управления, измерительный модуль, жидкокристаллический дисплей. В металлическом блоке выполнены вертикальные сверления с целью обеспечить размещение в них капиллярных трубок с исследуемым веществом. Температура нагрева контролируется оптической ячейкой со встроенным датчиком температуры, либо визуально. Блок нагрева обеспечивает нагревание исследуемого образца с заданной скоростью до заранее определенной температуры, величины которых задаются оператором с помощью клавиатуры.

Принцип действия анализаторов в режиме плавления основан на изменении оптических свойств образца при его регулируемом нагреве. Стеклянный капилляр, заполненный образцом, помещается в печь и нагревается с заданной скоростью. Одновременно излучаемый светодиодом свет проходит по световоду и попадает на образец. В процессе нагревания интенсивность пропускания света образцом увеличивается. При достижении полной прозрачности и максимальной интенсивности пропускания света образец считается расплавившимся. Этот момент фиксируется с помощью встроенного фотоэлемента (у автоматических анализаторов) или визуально через объектив (у неавтоматических анализаторов) одновременно с температурой печи, которая и принимается за температуру плавления.

Принцип действия анализаторов в режиме каплепадения основан на фиксации температуры, при которой первая капля пробы, помещенной в анализатор исследуемого вещества и расплавленной путем медленного нагревания, падает из тестовой чашки через отверстие диаметром 2,8 мм вниз тестового канала и пересекает оптическую ячейку, находящуюся внизу канала. Этот момент фиксируется фотоэлементом оптической ячейки одновременно с температурой печи, которая и принимается за температуру каплепадения.

В режиме размягчения точка размягчения определяется как температура, при которой проба исследуемого вещества, размягченного в результате медленного нагревания в тестовой чашке, вытягивается на 19 мм из отверстия диаметром 6,35 мм.

К данному типу анализаторов относятся следующие модификации:

• - MP1M, MP2M, MP2B - анализаторы температуры плавления неавтоматические;

• - MP4, MP4S, MP5S, MP6, MP7S, MP8C, MP8, MP9 - анализаторы температуры плавления автоматические;

- DP8C, DP9 - анализаторы температуры каплепадения-размягчения автоматические.

Модификации MP4, MP4S, MP5S могут выпускаться как с кнопочной клавиатурой, так и с тактильной.

Нанесение знака поверки на анализаторы не предусмотрено.

Серийный номер в виде обозначения, состоящего из латинских букв и арабских цифр, наносится методом типографской печати на маркировочную табличку, прикрепленную к корпусу.

Общий вид средства измерений, места нанесения серийного номера и знака утверждения типа представлены на рисунках 1, 2.

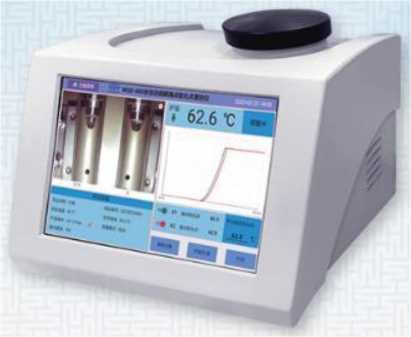

Рисунок 1б - DP9, DP8C

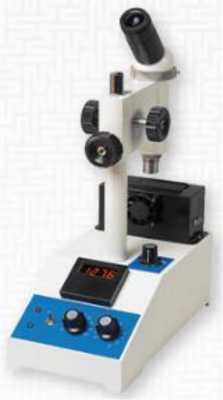

Рисунок 1д - MP2B

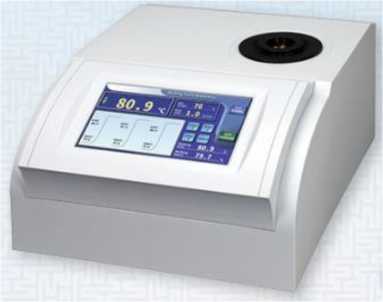

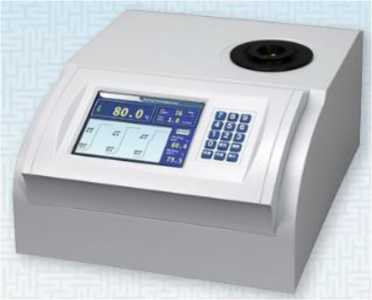

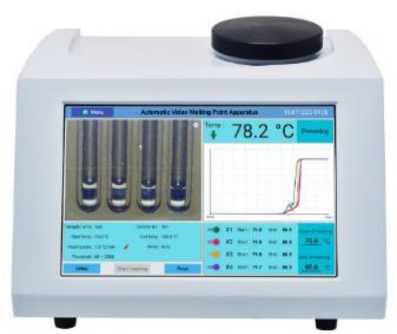

Рисунок 1 - Общий вид средства измерений

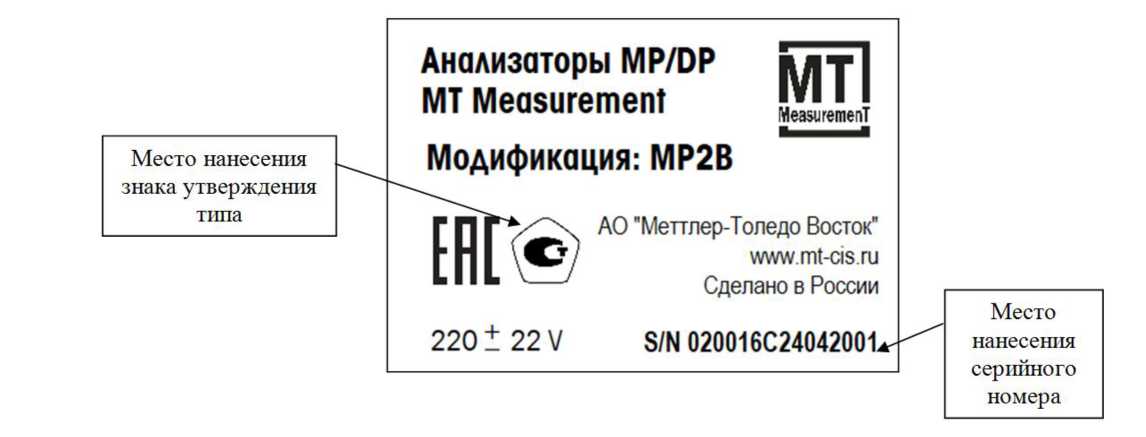

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Пломбирование средства измерений не предусмотрено.

Анализаторы MP9, MP8, MP8C, DP9, DP8C, MP7S, MP6, MP4, MP4S, MP5S оснащены встроенным специальным программным обеспечением (далее - ПО). ПО осуществляет функции сбора, обработки, хранения и представления измерительной информации.

Анализаторы MP2B, MP2M, MP1M не оснащены ПО.

Идентификационные данные ПО отображаются на дисплее при включении анализаторов или могут быть выведены на дисплей анализатора при обращении к соответствующему подпункту меню.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных

изменений - «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.

Таблица 1 - Идентификационные данные встроенной части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку, прикрепляемую к корпусу (рисунок 2).

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

приведены в разделах 4 «Метод управления» и 5 «Эксплуатация» руководств по эксплуатации «Анализаторы MT Measurement MP/DP».

Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.5-020-45862615-2023 «Анализаторы MT Measurement MP/DP. Технические условия»

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16 Телефон: +7 (495) 777-70-77

Web-сайт: www.mt-cis.ru

E-mail: info@mt-cis.ru

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000, Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Телефон: +7 (495) 777-70-77

Web-сайт: www.mt-cis.ru

E-mail: info@mt-cis.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

RA.RU.310639

Регистрационный № 92566-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры портативные HFN-B (далее - вискозиметры) предназначены для измерений кинематической вязкости смазочных материалов и других жидкостей на минеральных и синтетических основах.

Принцип действия вискозиметров основан на определении времени истечения анализируемой жидкости под действием силы тяжести через капиллярный вискозиметр в условиях постоянной температуры.

Конструктивно вискозиметры выполнены в виде портативных приборов и состоят из главного устройства, размещенного в ударопрочном кейсе, датчика контроля, сенсорного экрана, встроенного термопринтера, функциональных кнопок (Переключатель и Пуск/Стоп) и розетки переменного тока. Главное устройство содержит в себе все части вискозиметра и выполняет защитную роль.

Управление вискозиметрами осуществляется с помощью встроенного сенсорного экрана, расположенного в откидной крышке вискозиметра. В процессе измерений пластины датчика контроля термостатируются при постоянной температуре плюс 40 °С или плюс 50 °С. Результаты анализа выводятся на сенсорный экран, сохраняются в режиме реального времени и могут быть распечатаны с помощью встроенного микропринтера.

Маркировочная табличка размещена на боковой панели корпуса вискозиметра. Серийный номер имеет буквенно-цифровой формат, нанесен методом термопечати. Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

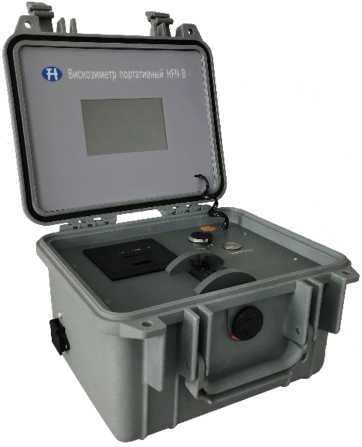

Рисунок 1 - Общий вид вискозиметров портативных HFN-B

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на вискозиметры портативные HFN-B

Вискозиметры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 3 - Комплектность средства измерений

приведены в разделе 5.3 «Руководство по проведению испытаний приборов» Руководства по эксплуатации вискозиметров портативных HFN-B.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Приказ Росстандарта № 2622 от 05.11.2019 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»

Техническая документация «BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO., LTD», Китай

«BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO., LTD», Китай Адрес: 24th Floor, Jinyu Dacheng Times Office Building, No.6 Dacheng Road, West Fourth Ring Road, Fengtai District, Beijing, China

«BEIJING HANGFENG KEWEI EQUIPMENT TECHNOLOGY CO., LTD», Китай

Адрес: 24th Floor, Jinyu Dacheng Times Office Building, No.6 Dacheng Road, West Fourth Ring Road, Fengtai District, Beijing, China

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311373

Лист № 1 Регистрационный № 91889-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые VA-UD01 (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов, координат дефектов, измерений толщины изделий, также для контроля однородности материалов, полуфабрикатов, готовых изделий, в том числе деталей и заготовок из металлов и других упругих материалов, сварных соединений при одностороннем доступе к ним, выявляемых при ультразвуковом контроле.

Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрического преобразователя.

Электронный блок включает в себя функциональные клавиши, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация, и разъем подключения пьезоэлектрического преобразователя.

Дефектоскопы имеют переносной тип конструкции, питание осуществляется от встроенного элемента питания постоянного тока.

Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в объекте контроля от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина изделия.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое или буквенно-цифровое обозначение и наносится на заднюю панель прибора на маркировочной табличке типографским способом.

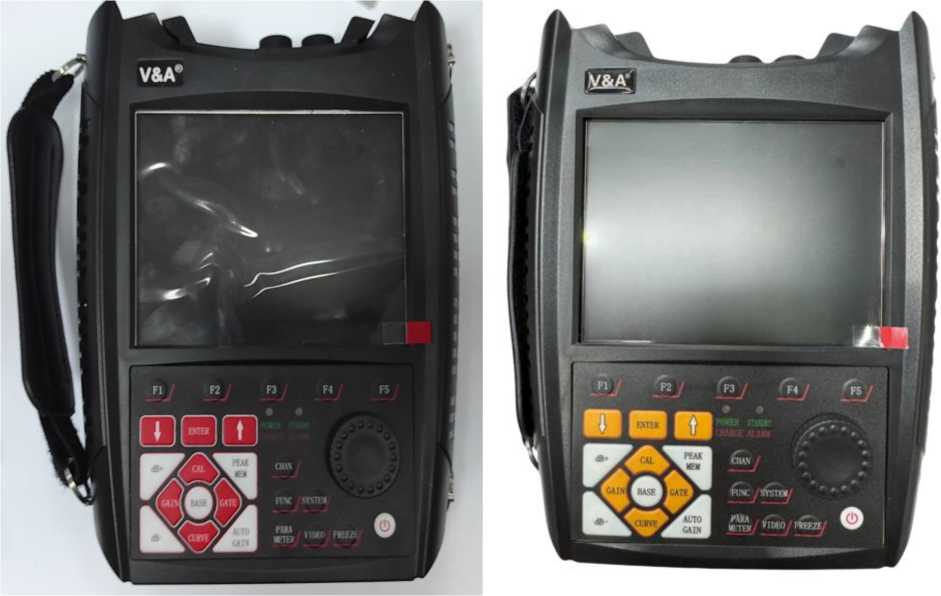

Рисунок 1 - Общий вид средства измерений

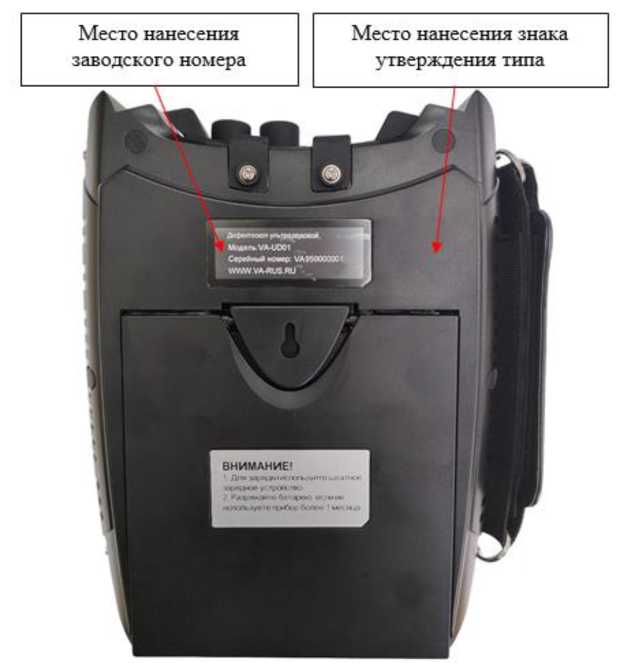

Рисунок 2 - Общий вид задней панели средства измерений

Дефектоскопы имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями дефектоскопов, а также для обработки и отображения результатов измерений.

ВПО устанавливается на предприятии-изготовителе в процессе производства дефектоскопов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Конструкция дефектоскопов исключает возможность несанкционированного влияния на ВПО и измерительную информацию.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

аблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на заднюю сторону дефектоскопа с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 8.2 «Методы оценки дефектов» документа «Дефектоскоп ультразвуковой VA-UD01. Руководство по эксплуатации V20160623».

Приказ Росстандарта от 29.12.2018 г. №2842 Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициентов затухания ультразвуковых волн в твердых средах

ТУ 26.51.66-003-21839994-2023 Дефектоскопы ультразвуковые VA-UD01. Технические условия

Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»

(ООО «Ви энд Эй Инструмент Рус»)

ИНН 2465285786

Юридический адрес: 660005, г. Красноярск, ул. Краснодарская, д. 17, кв. 212

Телефон: 8 (499) 130-23-76

E-mail: info@va-rus.ru

Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»

(ООО «Ви энд Эй Инструмент Рус»)

ИНН 2465285786

Юридический адрес: 660005, г. Красноярск, ул. Краснодарская, д. 17, кв. 212

Телефон: 8 (499) 130-23-76

E-mail: info@va-rus.ru

На производственной площадке: JIUENBO TECHNOLOGY (HUBEI) СО., LTD; Китай Адрес: BUILDING В, XINGFA PLAZA; ZHONGNAN ROAD, WUJIAGANG DISTRICT, YICHANG СПГ, НЦВЕ1 PROVINCE, CHINA

Телефон: 0717-6228007

E-mail: 370536061@qq.com

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639
