Сведения о средстве измерений: 93535-24 Спектрофотометры

Номер по Госреестру СИ: 93535-24
93535-24 Спектрофотометры
(MT Measurement)

Назначение средства измерений:
Спектрофотометры MT Measurement (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра.

сертификация программного обеспечения

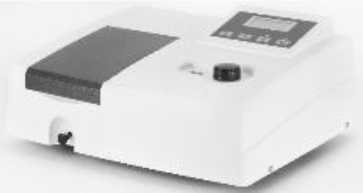

Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 5
Внешний вид.
Спектрофотометры
Рисунок № 5
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 6
Внешний вид.
Спектрофотометры
Рисунок № 6
Внешний вид. Спектрофотометры, http://oei-analitika.ru рисунок № 7
Внешний вид.
Спектрофотометры
Рисунок № 7

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства - 21.10.2029
Номер записи - 195348
ID в реестре СИ - 1420657
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток")
Страна - РОССИЯ
Населенный пункт - г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2505 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Спектрофотометры (MT Measurement)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93535-24
21.10.2029
Спектрофотометры, MT Measurement
Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.)
ОТ
МП
1 год
94060-24
11.12.2029
Анализаторы MT Measurement MP/DP, Обозначение отсутствует
Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.)
ОТ
МП
1 год
94506-25
31.01.2030
Весы электронные, Dx
Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.)
ОТ
МП
1 год
95437-25
12.05.2030
Плотномеры, MT Measurement DM/PDM
Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток") (РОССИЯ г. Москва; производственная площадка Шанхай ИНЕСА Сайентифик Инструмент Ко, Лтд., КНР.)
ОТ
МП
1 год

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Спектрофотометры (MT Measurement)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Спектрофотометры (MT Measurement)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Спектрофотометры оснащены встроенным ПО). ПО управляет работой спектрофотометра, передает и хранит полученные данные.

Спектрофотометры могут быть оснащены

программным обеспечением (далее -отображает результат, обрабатывает,

ПО, устанавливаемым дополнительно на персональный компьютер, при этом метрологически значимые функции остаются за автономным ПО. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики спектрофотометров учтено при их нормировании.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение для модели

UV4N PLUS, V6, V6S, UV6, UV6S, UV7, UV8, UV9

V3, V3S, V4, V4N, V5, V5S, UV4, UV4N, UV5, UV5S

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО1

3.x1)

-

Цифровой идентификатор ПО

-

-

1) х относится к метрологически незначимой части ПО и принимает значения от 0 до 999


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации и на маркировочную табличку методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 8 «Измерение образцов» документа «Спектрофотометры МТ Measurement. Инструкция по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

ТУ 26.51.5-018-45862615-2023 «Спектрофотометры MT Measurement. Технические условия».

Правообладатель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Изготовитель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
унитарного институт
предприятия «Всероссийский научно-метрологии    имени Д.И.Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.

Выпускается 18 моделей спектрофотометров: V3, V3S, V4, V4N, V5, V5S, V6, V6S, UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9, отличающихся конструкцией, метрологическими и техническими характеристиками.

Оптическая схема спектрофотометров V3, V3S, V4, V4N, V5, V5S, UV4, UV4N, UV4N PLUS, UV5, UV5S однолучевая, спектрофотометров V6, V6S, UV6, UV6S -расщепленный луч, спектрофотометров UV7, UV8, UV9 - двухлучевая. источников излучения используются вольфрамовая лампа (для видимой дейтериевая или ксеноновая лампа (для ультрафиолетовой области). Для излучения в спектр используется монохроматор с дифракционной решеткой.

В качестве области) и разложения

приборов и управления.

Конструктивно спектрофотометры выполнены в виде настольных состоят из отделения источника излучения, кюветного отделения и панели

Также спектрофотометры можно подключить к отдельно устанавливаемым компьютерам.

Корпус спектрофотометров изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером размещается на задней панели корпуса спектрофотометра. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на спектрофотометры представлено на рисунке 2.

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

а)

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

б)

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

в)

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

г)

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

д)

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

е)

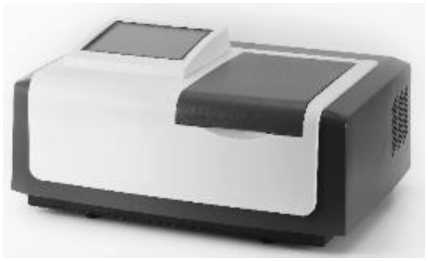

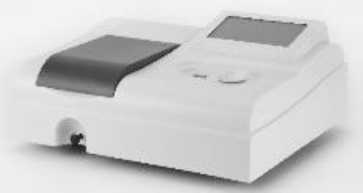

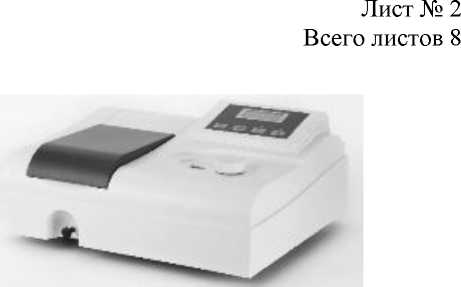

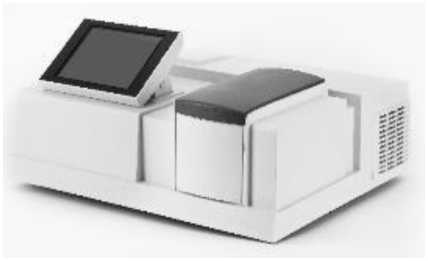

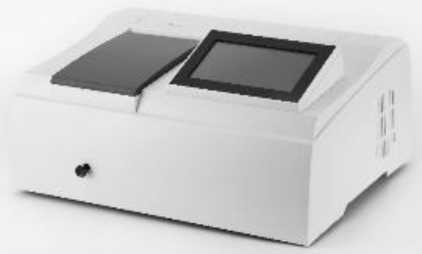

Рисунок 1 - Общий вид спектрофотометров:

а) V3, V3S, UV4; б) V4; в) V4N, UV4N, UV4N PLUS; г) V5, V5S, UV5, UV5S; д) V6, V6S, UV6, UV6S, UV7; е) UV8, UV9

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

К данному типу средств измерений относятся

знаком «МТ Measurement».

СИ, выпускаемые под товарным

Место нанесения знака утверждения типа

Внешний вид. Спектрофотометры (MT Measurement), http://oei-analitika.ru

Сделано в Роооии

SIN 082024020324030001

Место нанесения серийного номера

Рисунок 2 - Место

Спектрофотометры

МТ Meosuremem

ло 7Лттлер-Т onesop ихтиС

нанесения серийного номера и знака утверждения типа на спектрофотометры MT Measurement


Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Спектрофотометр

MT Measurement

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.


Таблица 2 -

V3, V3S, V4, V4N, V5, V5S, V6, V6S

Наименование характеристики

Значение для модели

V3

V3S

V4

V4N

V5 / V5S

V6 / V6S

Спектральный диапазон измерений, нм

от 340 до 1000

от 325 до

1000

от 360 до 1000

от 325 до

1000

от 325 до 1000

от 325 до 1000

Диапазон измерений спектрального коэффициента направленного пропускания, %

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

Пределы допускаемой абсолютной погрешности           измерений

спектральных      коэффициентов

направленного пропускания, %

±1

±1

±1

±1

±1

±1

Пределы допускаемой абсолютной погрешности установки длин волны, нм

±2

±2

±2

±1

±1

±1

Таблица 3 - Метрологические характе-

эистики спектрофотометров UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9

Наименование характеристики

Значение для модели

UV4 / UV4N /

UV4N PLUS

UV5 / UV5S

UV6 / UV6S

UV7

UV8

UV9

Спектральный диапазон измерений, нм

от 200 до 1000

от 190 до

1100

от 190 до 1100

от 190 до

1100

от 190 до

1100

от 190 до 1100

Диапазон измерений спектрального коэффициента      направленного

пропускания, %

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

Пределы допускаемой абсолютной погрешности          измерений

спектральных      коэффициентов

направленного пропускания, %

±1

±1

±1

±1

±1

±1

Наименование характеристики

Значение для модели

UV4 / UV4N /

UV4N PLUS

UV5 / UV5S

UV6 / UV6S

UV7

UV8

UV9

Пределы допускаемой абсолютной погрешности   установки   длин

волны, нм

±2

±1

±1

±1

±1

±1

Таблица 4 - Основные технические характеристики спектрофотометров V3, V3S, V4, V4N, V5, V5S, V6, V6S

Наименование характеристики

Значение для модели

V3

V3S

V4

V4N

V5 / V5S

V6 / V6S

Спектральная ширина щели, нм, не более

5

5

4

4

4

2

Диапазон показаний спектрального коэффициента        направленного

пропускания, %

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 100

от 0 до 200

от 0 до 200

Диапазон показаний оптической плотности, Б

от 0 до 1,999

от 0 до 1,999

от 0 до 1,999

от 0 до 1,999

от -0,301 до 4

от -0,301 до 4

Уровень рассеянного света (220/360 нм), %, не более

0,5

0,5

0,15

0,1

0,1

0,05

Габаритные размеры, мм, не более:

ширина

475

475

670

670

670

645

глубина

420

420

600

600

600

500

высота

220

220

280

280

280

240

Масса, кг, не более

15

15

23

23

23

27

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +35

- относительная влажность воздуха, %, не более

85

Таблица 5 - Основные технические характеристики спектрофотометров UV4, UV4N, UV4N PLUS, UV5, UV5S, UV6, UV6S, UV7, UV8, UV9

Наименование характеристики

Значение для модели

UV4

UV4N, UV4N

PLUS

UV5 / UV5S

UV6 / UV6S /

UV7

UV8

UV9

Спектральная ширина щели, нм, не более

4

4

2

2

2

0,5; 1; 2; 4; 5

Диапазон показаний спектрального коэффициента        направленного

пропускания, %

от 0 до 100

от 0 до 100

от 0 до 200

от 0 до 200

от 0 до 200

от 0 до 200

Диапазон   показаний   оптической

плотности, Б

от 0 до 1,999

от 0 до 1,999

от -0,301 до 4

от -0,301 до 4

от -0,301 до 4

от -0,301 до 4

Уровень рассеянного света (220/360 нм), %, не более

0,3

0,3

0,1

0,03

0,02

0,02

Габаритные размеры, мм, не более:

ширина

475

475

670

670

670

645

глубина

420

420

600

600

600

500

высота

220

220

280

280

280

240

Масса, кг, не более

15

15

23

23

23

27

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +5 до +35

85


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
