Номер по Госреестру СИ: 94018-24
94018-24 Счетчики воды электронные
(АКВАМЕТРИК)
Назначение средства измерений:
Счетчики воды электронные АКВАМЕТРИК (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Внешний вид.
Счетчики воды электронные
Рисунок № 1
Внешний вид.
Счетчики воды электронные
Рисунок № 2
Общие сведения
Дата публикации - 12.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195838
ID в реестре СИ - 1421761
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Миноль энергосбережение" (ООО "Миноль энергосбережение")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 335
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2938 от 2024.12.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики воды электронные (АКВАМЕТРИК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Миноль энергосбережение" (ООО "Миноль энергосбережение")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94018-24 11.12.2029 |
Счетчики воды электронные, АКВАМЕТРИК Общество с ограниченной ответственностью "Миноль энергосбережение" (ООО "Миноль энергосбережение") (РОССИЯ г. Тюмень) |
ОТ МП |
6 лет |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Счетчики воды электронные (АКВАМЕТРИК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИНОЛЬ ЭНЕРГОСБЕРЕЖЕНИЕ" (RA.RU.311547) | 335 | 335 | 335 | 0 | 0 | 335 | 335 | 0 |
Стоимость поверки Счетчики воды электронные (АКВАМЕТРИК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ea5a2270 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.X.Y |
|
* - где «Х» - значения от 00 до 99 | |
|
«Y» - значения от 0 до 99 |
Знак утверждения типа

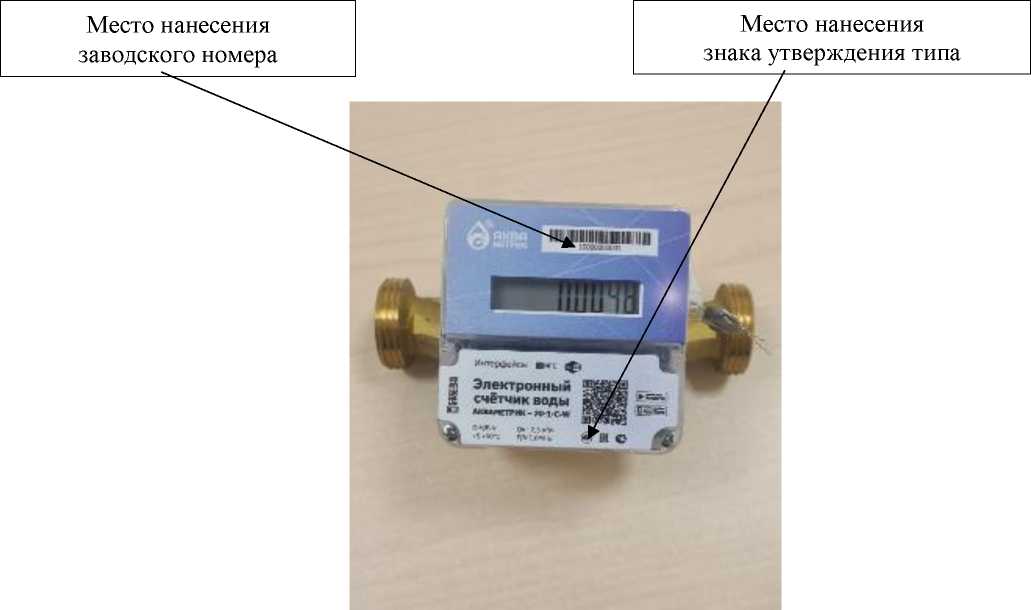

Знак утверждения типа наносится на лицевую панель счетчика. Заводской номер счетчика состоит из 12 арабских цифр, наносится на лицевую панель счетчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. доступа представлена на рисунке 2.

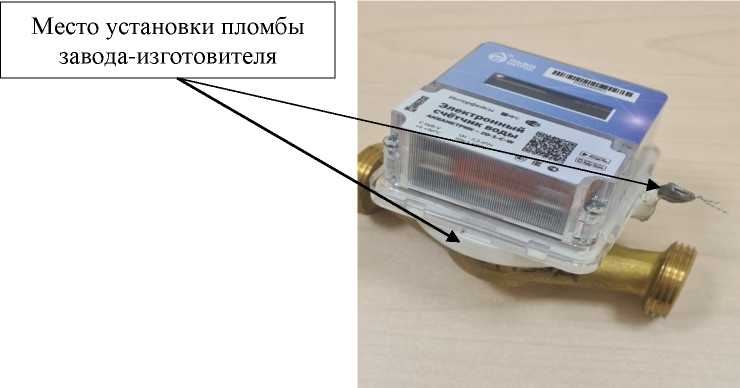

Схема пломбировки от несанкционированного
Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечениеСчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ea5a2270 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.X.Y |
|
* - где «Х» - значения от 00 до 99 | |
|
«Y» - значения от 0 до 99 |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||
|
Диаметр условного прохода, DN, мм |
15 |
20 | |
|
Диапазон температур измеряемой |
от +5 до +90 | ||
|
среды счетчиков, °С | |||
|
Минимальный объемный расход воды, Qmin, м3/ч Класс А |
0,06 |
0,10 | |
|
Класс В |
0,03 |
0,05 | |
|
Класс С |
0,015 |
0,025 | |
таблицы 2
|
Наименование параметра |
Значение параметра | |
|
Переходный объемный расход воды, Qt,м3/ч | ||
|
Класс А |
0,15 |
0,25 |
|
Класс В |
0,12 |
0,20 |
|
Класс С |
0,0225 |
0,0375 |
|
Номинальный объемный расход воды, Qn м3 |
1,5 |
2,5 |
|
Максимальный объемный расход воды Qmax, м3 /ч |
3,0 |
5,0 |
|
Порог чувствительности, м3 /ч, не более |
0,014 |
0,017 |
|
Потеря давления при Qmax, МПа, не более |
0,09 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Пределы допускаемой относительной погрешности | ||
|
счетчиков в диапазоне расходов, %: | ||
|
- в диапазоне Qmin < Q < Qt |
±5 | |
|
- в диапазоне Qt < Q < Qmax |
±2 | |
|
Таблица 3 - Основные технические характеристики | ||
|
Наименование параметра |
Значение параметра | |
|
Диаметр условного прохода, DN, мм |
15 |
20 |
|
Габаритные размеры счетчиков, мм, не более: | ||
|
- длина |
110 |
130 |
|
- ширина |
77 |
77 |
|
- высота |
88 |
88 |
|
Масса счетчиков кг, не более |
0,4 |
0,6 |
|
Рабочие условия эксплуатации: | ||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +50 | |
|
- диапазон относительной влажности воздуха, %, не |
80 от 84,0 | |
|
более | ||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |
|
Наибольшее значение индикаторного устройства, м3 |
99999,9999 | |
|
Наименьшая цена деления, м3 |
0,0001 | |
|
Источник электрического питания счетчика, В |
встроенный или размещенный в | |
отдельном отсеке элемент питания, номинальным напряжением 3,6
Время работы источника электрического питания
12
IP64
счетчика, лет________________________________________
Класс защиты по ГОСТ 14254
Знак утверждения типананосится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в п. 1.5 «Устройство и работа счетчика» документа
РЭ 26.51.63.120-100-16677621-2024 «Счетчики воды электронные АКВАМЕТРИК. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63.120-100-16677621-2024 Счетчики воды электронные АКВАМЕТРИК. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СМАРТИКО» (ООО «СМАРТИКО»)
Юридический адрес: 117449, г. Москва, ул. Шверника, д. 18, к. 1, кв. 77 ИНН 7727047935
Телефон: +7 (495) 545-49-98
E-mail: info@smartiko.ru
Web-сайт: https://smartiko.ru
Изготовитель
Общество с ограниченной ответственностью «Миноль энергосбережение» (ООО «Миноль энергосбережение»)ИНН 7202110760
Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 13
Телефон: +7 (3452) 681-341
E-mail: sales@minol.ru
Web-сайт: https://minol-service.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «СМАРТИКО» (ООО «СМАРТИКО»)Юридический адрес: 117449, г. Москва, ул. Шверника, д. 18, к. 1, кв. 77 ИНН 7727047935
Телефон: +7 (495) 545-49-98
E-mail: info@smartiko.ru
Web-сайт: https://smartiko.ru
Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.
Конструктивно счетчики состоят из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).
Электронный блок изолирован от измеряемой среды прочным пластмассовым корпусом с уплотнительным кольцом.
Счетчики имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.
Счетчики имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.
Счетчики выпускаются в следующих исполнениях:
Счетчик воды электронный АКВАМЕТРИК-«Х1»-«Х2»-«Х3» -«Х4»
где «Х1» - диаметр условного прохода, DN, мм: «15», «20»;
«Х2» - монтажная длина, мм: 80 или 110 для DN 15; 130 для DN 20;
«Х3» - метрологический класс счетчиков по ГОСТ Р 50193.1-92: «В» - для класса точности В; «С» - для класса точности С.
«Х4» - вид интерфейсов связи: «L» - счетчик оснащен интерфейсом LoRa; «N» - счетчик оснащен интерфейсом Nb-IoT; «W» - счетчик оснащен интерфейсом Wi-Fi; «R» - счетчик оснащен интерфейсом RS-485; «Z» - счетчик оснащен интерфейсом ZigBee; «B» - счетчик оснащен интерфейсом Bluetooth.
Счетчики всех исполнений имеют интерфейс внутренней связи «NFC», кроме счетчика с RS-485.
Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Знак утверждения типа наносится на лицевую панель счетчика. Заводской номер счетчика состоит из 12 арабских цифр, наносится на лицевую панель счетчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. доступа представлена на рисунке 2.
Схема пломбировки от несанкционированного
Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
