тока элек тронные

ЭЛЕКТРО» (ООО «АВМ- ЭЛЕКТРО»), г. Санкт- Петербург

ЭЛЕКТРО» (ООО «АВМ-ЭЛЕКТРО»), г. Санкт- Петербург

электрической энергии постоянного тока электронные СКВТ-Ф610Э. Методика поверки»

ЭЛЕКТРО» (ООО «АВМ-ЭЛЕКТРО»), г. Санкт- Петербург

Петербург

3.

Измерители сопротивления заземления

МЕ- ГЕОН

С

94017-24

130200000, 130300000, 134000000

Общество с ограниченной ответственно -стью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королёв

Общество с ограниченной ответственно -стью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королёв

ОС

МП-2782024 «ГСИ. Измерители сопротивления заземления МЕГЕОН. Методика поверки»

2 года

Общество с ограниченной ответственностью «МАКСПРО-ФИТ» (ООО «МАКСПРО-ФИТ»), Московская обл., г. Королев

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

15.03.2024

4.

Счетчики воды электронные

АКВА- МЕТ РИК

С

94018-24

АКВАМЕТРИК-201-C-W зав. № 10000000001; АКВАМЕТРИК-15-2- B-L зав. №10000000002

Общество с ограниченной ответственно -стью «Миноль энергосбережение» (ООО «Миноль энер-госбереже-ние»), г. Тю мень

Общество с ограниченной ответственно -стью «СМАР-ТИКО» (ООО «СМАРТИ-КО»), г. Москва

ОС

МЦКЛ.036 0.МП «ГСИ. Счетчики воды электронные АКВАМЕТРИК. Методика поверки»

6 лет

Общество с ограниченной ответственностью «СМАР-ТИКО» (ООО «СМАРТИ-КО»), г. Москва

ЗАО КИП «МЦЭ», г. Москва

23.09.2024

5.

Мультимет ры

VERDO MH6100

С

94019-24

H12D-D00914; H12D-D00911; H12D-D0091 0; H12D-D00916; H12D-D00926; H12D-D00924; H12D-D00934; H12D-D00932; H12D-D00937; H12D-D00939; H12D-D00935;

Huayi Peakmeter Technology Co., Ltd., Китай

Huayi Peakmeter Technology Co., Ltd., Китай

ОС

МП 201/2026-2024 «ГСИ. Мультиметры VERDO MН6100. Методика поверки»

1 год

Общество с ограниченной ответственностью торговая компания «Ол-дис» (ООО ТК «ОЛДИС»), г. Москва

ФГБУ «ВНИИМС», г. Москва

14.10.2024

H12D-D00927

6.

Резервуары стальные вертикальные цилиндрические

РВС- 10000

Е

94020-24

37; 38

Общество с огр аниченной ответственностью «Самара-нефтегазпро-ект» (ООО «СНГП»), г. Самара

Общество с ограниченной ответственностью «Самара-нефтегазпро-ект» (ООО «СНГП»), г. Самара

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика по верки»

5 лет

Федеральное государственное казенное учреждение «Складской терминал №5» (ФГКУ «Складской терминал №5»), г. Санкт-Петербург

ФБУ «Ростест-Москва», г. Москва

15.10.2024

7.

Резервуары стальные вертикальные цилиндрические

РВСП- 5000

Е

94021-24

18; 21

Акционерное общество «Саратовский завод РМК» (АО «СЗ РМК»), г. Саратов

Акционерное о бщество «Саратовский завод РМК» (АО «СЗ РМК»), г. Саратов

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Федеральное государственное казенное учреждение «Складской терминал №5» (ФГКУ «Складской терминал №5»), г. Санкт-Петербург

ФБУ «Ростест-Москва», г. Москва

15.10.2024

8.

Резервуары стальные вертикальные цилиндрические

РВСП- 5000

Е

94022-24

17; 20

Общество с огр аниченной ответственностью «Самара-нефтегазпро-ект» (ООО «СНГП»), г. Самара

Общество с ограниченной ответственностью «Самара-нефтегазпро-ект» (ООО «СНГП»), г. Самара

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Федеральное государственное казенное учреждение «Складской терминал №5» (ФГКУ «Складской терминал №5»), г. Санкт-Петербург

ФБУ «Ростест-Москва», г. Москва

15.10.2024

9.

Резервуар стальной вертикальный цилиндрический

РВСП- 5000

Е

94023-24

19

Общество с огр аниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС»),

Общество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС»),

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-

5 лет

Федеральное государственное казенное учреждение «Складской терминал №5» (ФГКУ

ФБУ «Ростест-Москва», г. Москва

15.10.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94028-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания программируемые EA 10000

Назначение средства измерений

Источники питания программируемые EA 10000 (далее - источники) предназначены для воспроизведений напряжения, силы постоянного тока и электрической мощности.

Описание средства измерений

Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен сенсорный жидкокристаллический дисплей (далее -ЖК-дисплей), клавиша включения/выключения и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB, Analog. С помощью дополнительных съемных интерфейсных модулей можно добавить другие цифровые интерфейсы, такие как RS232, Profibus, ProfiNet, ModBus TCP, CAN, CANopen или EtherCAT. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.

Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.

Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.

К данному типу средства измерений относятся источники изготавливаемые в следующих модификациях (исполнениях): EA-PSI 10920-125 4U, EA-PSI 10060-1000 4U, EA-PSI 10080-1000 4U, EA-PSI 10200-420 4U, EA-PSI 10360-240 4U, EA-PSI 10500-180 4U, EA-PSI 10750-120 4U, EA-PSI 11000-80 4U, EA-PS 10060-1000 4U, EA-PS 10080-1000 4U, EA-PS 10200-420 4U, EA-PS 10920-125 4U, EA-PSI EA-PSI

EA-PSI	10500-60	3U,	EA-PSI	10750-40	3U,	EA-PSI	11000-30	3U,	EA-PSI	10060-510	3U,
EA-PSI	10080-510	3U,	EA-PSI	10200-210 3U,		EA-PSI	10360-120 3U, EA-PSI 10500-90				3U,
EA-PSI	10750-60	3U,	EA-PSI	11000-40	3U,	EA-PS	10080-340	3U,	EA-PS	10200-140	3U,
EA-PS	10360-80	3U,	EA-PS	10500-60	3U,	EA-PS	10750-40	3U,	EA-PS	11000-30	3U,
EA-PS	10060-510	3U,	EA-PS	10080-510	3U,	EA-PS	10200-210	3U,	EA-PS	10360-120	3U,
EA-PS	10500-90	3U,	EA-PS	10750-60	3U,	EA-PS	11000-40	3U,	EA-PS	10060-170	3U,
EA-PS	10080-170	3U,	EA-PS	10200-70	3U,	EA-PS	10360-40	3U,	EA-PS	10500-30	3U,
EA-PS	10750-20	3U,	EA-PS	10060-340	3U,	EA-PSI	10060-60	2U,	EA-PSI	10080-60	2U,
EA-PSI	10200-25	2U,	EA-PSI	10360-15	2U,	EA-PSI	10500-10	2U,	EA-PSI	10750-06	2U,

Нанесение знака поверки на источники не предусмотрено.

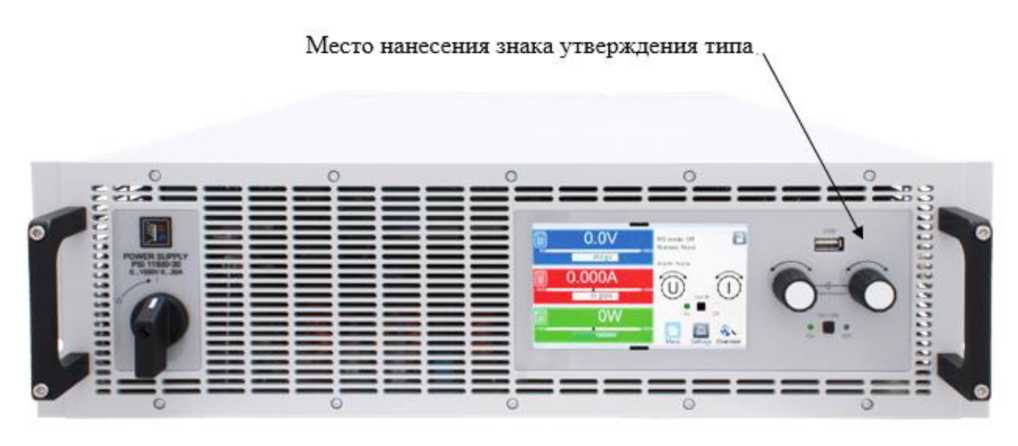

Общий вид источников и место нанесения знака утверждения типа представлены на рисунках 1-3.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю или боковую панель источников в месте, указанном на рисунках 4-6.

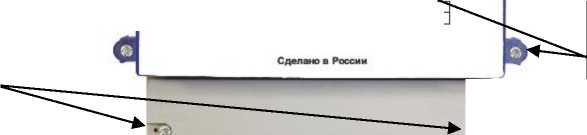

Место пломбирования от несанкционированного доступа указано на рисунке 7.

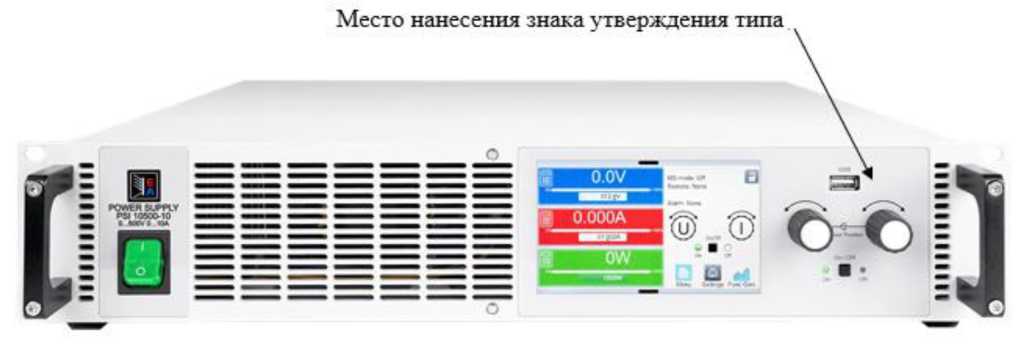

Рисунок 2 - Общий вид и место нанесения знака утверждения типа источников EA-PSI 10060-170 3U, EA-PSI 10080-170 3U, EA-PSI 10200-70 3U, EA-PSI 10360-40 3U, EA-PSI 10500-30 3U, EA-PSI 10750-20 3U, EA-PSI 10060-340 3U, EA-PSI 10080-340 3U, EA-PSI 10200-140 3U, EA-PSI 10360-80 3U, EA-PSI 10500-60 3U, EA-PSI 10750-40 3U, EA-PSI 11000-30 3U, EA-PSI 10060-510 3U, EA-PSI 10080-510 3U, EA-PSI 10200-210 3U, EA-PSI 10360-120 3U, EA-PSI 10500-90 3U, EA-PSI 10750-60 3U, EA-PSI 11000-40 3U, EA-PS 10080-340 3U, EA-PS 10200-140 3U, EA-PS 10360-80 3U, EA-PS 10500-60 3U, EA-PS 10750-40 3U, EA-PS 11000-30 3U, EA-PS 10060-510 3U, EA-PS 10080-510 3U, EA-PS 10200-210 3U, EA-PS 10360-120 3U, EA-PS 10500-90 3U, EA-PS 10750-60 3U, EA-PS 11000-40 3U, EA-PS 10060-170 3U, EA-PS 10080-170 3U, EA-PS 10200-70 3U, EA-PS 10360-40 3U, EA-PS 10500-30 3U, EA-PS 10750-20 3U, EA-PS 10060-340 3U

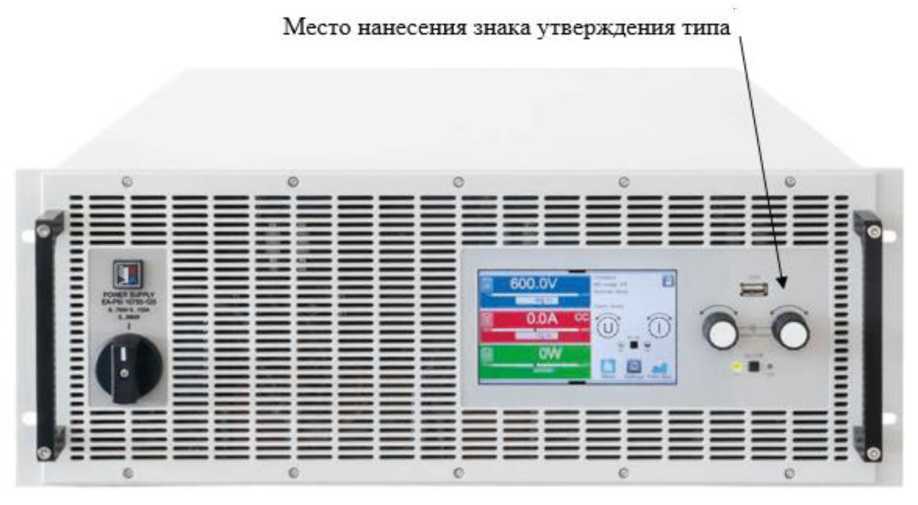

Рисунок 3 - Общий вид и место нанесения знака утверждения типа источников EA-PSI 10920-125 4U, EA-PSI 10060-1000 4U, EA-PSI 10080-1000 4U, EA-PSI 10200-420 4U,

EA-PSI 10360-240 4U, EA-PSI 10500-180 4U, EA-PSI 10750-120 4U, EA-PSI 11000-80 4U, EA-PS 10060-1000 4U, EA-PS 10080-1000 4U, EA-PS 10200-420 4U, EA-PS 10360-240 4U,

EA-PS 10500-180 4U, EA-PS 10750-120 4U, EA-PS 10920-125 4U, EA-PS 11000-80 4U

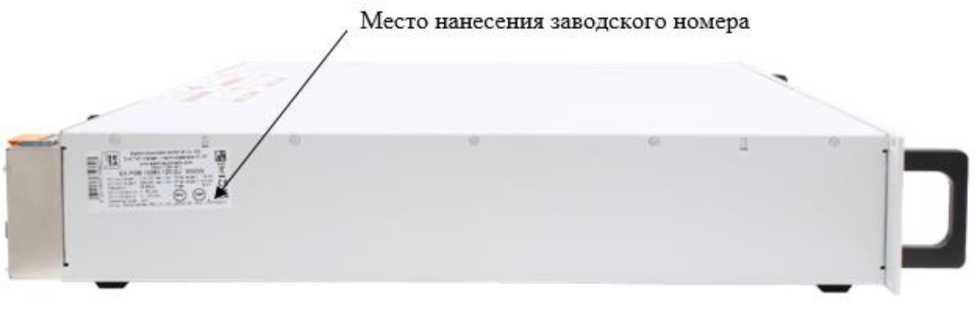

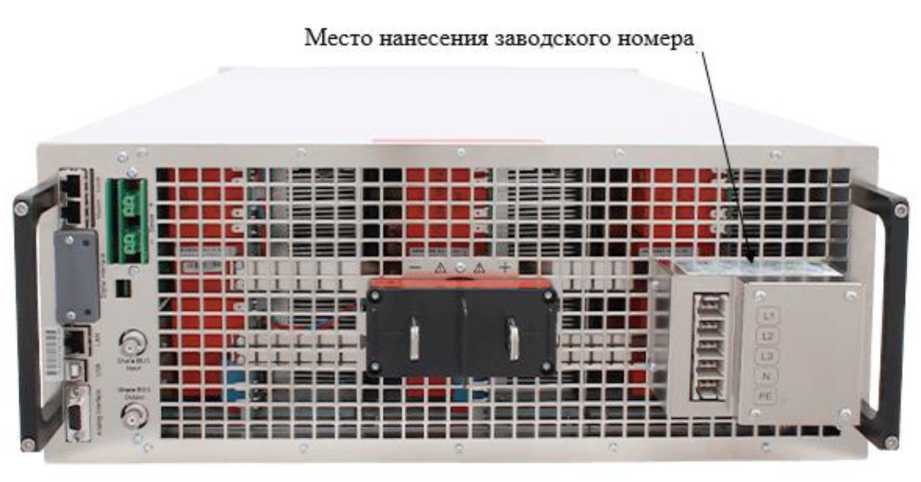

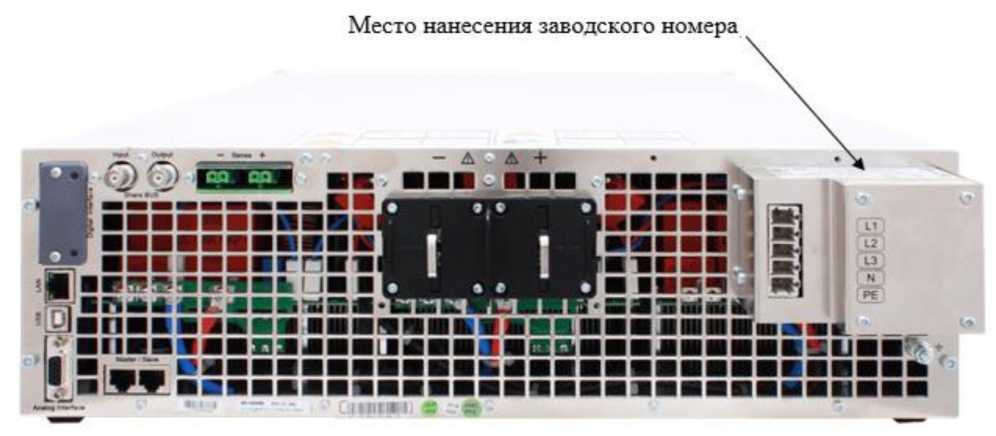

Рисунок 4 - Место нанесения заводского номера источников EA-PSI 10060-60 2U, EA-PSI 10080-60 2U, EA-PSI 10200-25 2U, EA-PSI 10360-15 2U, EA-PSI 10500-10 2U, EA-PSI 10750-06 2U, EA-PSI 10060-120 2U, EA-PSI 10080-120 2U, EA-PSI 10200-50 2U, EA-PSI 10360-30 2U, EA-PSI 10500-20 2U, EA-PSI 10750-12 2U, EA-PSI 11000-10 2U, EA-PS 10060-60 2U, EA-PS 10080-60 2U, EA-PS 10200-25 2U, EA-PS 10360-15 2U, EA-PS 10500-10 2U, EA-PS 10750-06 2U, EA-PS 10060-120 2U, EA-PS 10080-120 2U, EA-PS 10200-50 2U, EA-PS 10360-30 2U, EA-PS 10500-20 2U, EA-PS 10750-12 2U, EA-PS 11000-10 2U

Рисунок 5 - Место нанесения заводского номера источников EA-PSI 10060-170 3U,

EA-PSI 10080-170 3U, EA-PSI 10200-70 3U, EA-PSI 10360-40 3U, EA-PSI 10500-30 3U, EA-PSI 10750-20 3U, EA-PSI 10060-340 3U, EA-PSI 10080-340 3U, EA-PSI 10200-140 3U,

EA-PSI 10360-80 3U, EA-PSI 10500-60 3U, EA-PSI 10750-40 3U, EA-PSI 11000-30 3U, EA-PSI 10060-510 3U, EA-PSI 10080-510 3U, EA-PSI 10200-210 3U, EA-PSI 10360-120 3U,

EA-PSI 10500-90 3U, EA-PSI 10750-60 3U, EA-PSI 11000-40 3U, EA-PS 10080-340 3U, EA-PS 10200-140 3U, EA-PS 10360-80 3U, EA-PS 10500-60 3U, EA-PS 10750-40 3U,

EA-PS 11000-30 3U, EA-PS 10060-510 3U, EA-PS 10080-510 3U, EA-PS 10200-210 3U, EA-PS 10360-120 3U, EA-PS 10500-90 3U, EA-PS 10750-60 3U, EA-PS 11000-40 3U, EA-PS 10060-170 3U, EA-PS 10080-170 3U, EA-PS 10200-70 3U, EA-PS 10360-40 3U, EA-PS 10500-30 3U, EA-PS 10750-20 3U, EA-PS 10060-340 3U

Рисунок 7 - Место пломбирования от несанкционированного доступа источников питания EA 10000

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.

Уровень защиты программного

с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	KE	HMI	DR
Номер версии (идентификационный номер) ПО, не ниже	V3.03	V2.10	V1.0.5
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока, %	±0,05
Нестабильность напряжения постоянного тока на выходе, вызванная изменением тока нагрузки от 0 до 100 %, % от номинального значения	±0,02
Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения	±0,01
Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока, %	±0,02
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения нагрузки от 0 до 100 %, % от номинального значения	±0,01
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения	±0,3
Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений электрической мощности, %	±0,02

Таблица 3 - Метрологические характеристики

Модификация	Диапазон воспроизведений		Максимальная выходная мощность, Вт	Уровень пульсаций напряжения, мВ (пп/скз), не более
	Напряжение постоянного тока, В	Сила постоянного тока, А
1	2	3	4	5
EA-PSI 10060-1000 4U	от 0 до 60	от 0 до 1000	30000	25/320
EA-PSI 10080-1000 4U	от 0 до 80	от 0 до 1000	30000	25/320
EA-PSI 10200-420 4U	от 0 до 200	от 0 до 420	30000	40/320
EA-PSI 10360-240 4U	от 0 до 360	от 0 до 240	30000	55/320
EA-PSI 10500-180 4U	от 0 до 500	от 0 до 180	30000	75/350
EA-PSI 10750-120 4U	от 0 до 750	от 0 до 120	30000	200/800
EA-PSI 10920-125 4U	от 0 до 920	от 0 до 125	30000	200/800
EA-PSI 11000-80 4U	от 0 до 1000	от 0 до 80	30000	300/1600
EA-PS 10060-1000 4U	от 0 до 60	от 0 до 1000	30000	25/320
EA-PS 10080-1000 4U	от 0 до 80	от 0 до 1000	30000	25/320
EA-PS 10200-420 4U	от 0 до 200	от 0 до 420	30000	40/320
EA-PS 10360-240 4U	от 0 до 360	от 0 до 240	30000	55/320

Продолжение таблицы 3

1	2	3	4	5
EA-PS 10500-180 4U	от 0 до 500	от 0 до 180	30000	75/350
EA-PS 10750-120 4U	от 0 до 750	от 0 до 120	30000	200/800
EA-PS 10920-125 4U	от 0 до 920	от 0 до 125	30000	200/800
EA-PS 11000-80 4U	от 0 до 1000	от 0 до 80	30000	300/1600
EA-PS 10060-1000 4U	от 0 до 60	от 0 до 170	5000	10/100
EA-PS 10080-1000 4U	от 0 до 80	от 0 до 170	5000	10/100
EA-PS 10200-420 4U	от 0 до 200	от 0 до 70	5000	40/300
EA-PS 10360-240 4U	от 0 до 360	от 0 до 40	5000	55/320
EA-PS 10500-180 4U	от 0 до 500	от 0 до 30	5000	70/350
EA-PS 10750-120 4U	от 0 до 750	от 0 до 20	5000	200/800
EA-PS 10920-125 4U	от 0 до 60	от 0 до 340	10000	10/100
EA-PS 11000-80 4U	от 0 до 80	от 0 до 340	10000	10/100
EA-PS 10060-1000 4U	от 0 до 200	от 0 до 140	10000	40/300
EA-PS 10080-1000 4U	от 0 до 360	от 0 до 80	10000	55/320
EA-PS 10200-420 4U	от 0 до 500	от 0 до 60	10000	70/350
EA-PS 10360-240 4U	от 0 до 750	от 0 до 40	10000	200/800
EA-PS 10500-180 4U	от 0 до 1000	от 0 до 30	10000	200/1000
EA-PS 10750-120 4U	от 0 до 60	от 0 до 510	15000	10/100
EA-PS 10920-125 4U	от 0 до 80	от 0 до 510	15000	10/100
EA-PS 11000-80 4U	от 0 до 200	от 0 до 210	15000	40/300
EA-PS 10060-1000 4U	от 0 до 360	от 0 до 120	15000	55/320
EA-PS 10080-1000 4U	от 0 до 500	от 0 до 90	15000	70/350
EA-PS 10200-420 4U	от 0 до 750	от 0 до 60	15000	200/800
EA-PS 10360-240 4U	от 0 до 1000	от 0 до 40	15000	300/1600
EA-PS 10060-170 3U	от 0 до 60	от 0 до 170	5000	10/100
EA-PS 10080-170 3U	от 0 до 80	от 0 до 170	5000	10/100
EA-PS 10200-70 3U	от 0 до 200	от 0 до 70	5000	40/300
EA-PS 10360-40 3U	от 0 до 360	от 0 до 40	5000	55/320
EA-PS 10500-30 3U	от 0 до 500	от 0 до 30	5000	70/350
EA-PS 10750-20 3U	от 0 до 750	от 0 до 20	5000	200/800
EA-PS 10060-340 3U	от 0 до 60	от 0 до 340	10000	10/100
EA-PS 10080-340 3U	от 0 до 80	от 0 до 340	10000	10/100
EA-PS 10200-140 3U	от 0 до 200	от 0 до 140	10000	40/300
EA-PS 10360-80 3U	от 0 до 360	от 0 до 80	10000	55/320
EA-PS 10500-60 3U	от 0 до 500	от 0 до 60	10000	70/350
EA-PS 10750-40 3U	от 0 до 750	от 0 до 40	10000	200/800
EA-PS 11000-30 3U	от 0 до 1000	от 0 до 30	10000	200/1000
EA-PS 10060-510 3U	от 0 до 60	от 0 до 510	15000	10/100
EA-PS 10080-510 3U	от 0 до 80	от 0 до 510	15000	10/100
EA-PS 10200-210 3U	от 0 до 200	от 0 до 210	15000	40/300
EA-PS 10360-120 3U	от 0 до 360	от 0 до 120	15000	55/320
EA-PS 10500-90 3U	от 0 до 500	от 0 до 90	15000	70/350
EA-PS 10750-60 3U	от 0 до 750	от 0 до 60	15000	200/800
EA-PS 11000-40 3U	от 0 до 1000	от 0 до 40	15000	300/1600
EA-PSI 10060-60 2U	от 0 до 60	от 0 до 60	1500	10/100
EA-PSI 10080-60 2U	от 0 до 80	от 0 до 60	1500	10/100
EA-PSI 10360-15 2U	от 0 до 360	от 0 до 15	1500	30/300

Окончание таблицы 3

1	2	3	4	5
EA-PSI 10200-25 2U	от 0 до 200	от 0 до 25	1500	30/300
EA-PSI 10500-10 2U	от 0 до 500	от 0 до 10	1500	40/500
EA-PSI 10750-06 2U	от 0 до 750	от 0 до 6	1500	50/500
EA-PSI 10200-50 2U	от 0 до 200	от 0 до 50	3000	10/100
EA-PSI 10360-30 2U	от 0 до 360	от 0 до 30	3000	10/100
EA-PSI 10060-120 2U	от 0 до 60	от 0 до 120	3000	30/300
EA-PSI 10080-120 2U	от 0 до 80	от 0 до 120	3000	30/300
EA-PSI 10500-20 2U	от 0 до 500	от 0 до 20	3000	40/500
EA-PSI 10750-12 2U	от 0 до 750	от 0 до 12	3000	50/500
EA-PSI 11000-10 2U	от 0 до 1000	от 0 до 10	3000	100/2000
EA-PS 10060-60 2U	от 0 до 60	от 0 до 60	1500	10/100
EA-PS 10080-60 2U	от 0 до 80	от 0 до 60	1500	10/100
EA-PS 10360-15 2U	от 0 до 360	от 0 до 15	1500	30/300
EA-PS 10200-25 2U	от 0 до 200	от 0 до 25	1500	30/300
EA-PS 10500-10 2U	от 0 до 500	от 0 до 10	1500	40/500
EA-PS 10750-06 2U	от 0 до 750	от 0 до 6	1500	50/500
EA-PS 10200-50 2U	от 0 до 200	от 0 до 50	3000	10/100
EA-PS 10360-30 2U	от 0 до 360	от 0 до 30	3000	10/100
EA-PS 10060-120 2U	от 0 до 60	от 0 до 120	3000	30/300
EA-PS 10080-120 2U	от 0 до 80	от 0 до 120	3000	30/300
EA-PS 10500-20 2U	от 0 до 500	от 0 до 20	3000	40/500
EA-PS 10750-12 2U	от 0 до 750	от 0 до 12	3000	50/500
EA-PS 11000-10 2U	от 0 до 1000	от 0 до 10	3000	100/2000

Таблица 4 - Технические характеристики.

Наименование характеристики	Значение
	EA-PSI 10000 4U EA-PS 10000 4U	EA-PSI 10000 3U EA-PS 10000 3U	EA-PSI 10000 2U EA-PS 10000 2U
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 342 до 418 от 45 до 65	от 342 до 418 от 45 до 65	от 198 до 242 от 45 до 65
Количество фаз входного электрического питания	3	3	1
Габаритные размеры (ширина^высота^глубина), мм, не более	483x177x559	483x133x559	483x89x559
Масса, кг, не более	50	18 (5000 Вт) 26 (10000 Вт) 33 (15000 Вт)	10 (1500 Вт) 13 (3000 Вт)
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, %	от +18 до +28 от 30 до 80
Средняя наработка на отказ, ч	50000

Знак утверждения типа

наносится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Источники питания программируемые EA 10000	-	1
Штекер для разъема Sense	-	2
USB-кабель, длина 1,8 м	-	1
Набор крышек для разъема постоянного тока	-	1
Крышка разъемов Sense	-	1
USB-носитель с документацией и внешним программным обеспечением	-	1
Вилка разъема переменного тока	-	1
Комплект для снятия натяжения кабеля переменного тока	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах измерений)

приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.

Правообладатель

EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия

Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany

Телефон: +49 2162/3785-0

Факс: +49 2162/16230

E-mail: ea1974@ elektro automatik.de

Web-сайт: www.elektroautomatik.de

Изготовитель

EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия

Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany

Телефон: +49 2162/3785-0

Факс: +49 2162/16230

Е-mail: ea1974@ elektro automatik.de

Web-сайт: www.elektroautomatik.de

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94029-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) тяговой подстанции Забайкальской ЖД - филиала ОАО «РЖД» в границах Забайкальского края

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Зилово» Забайкальской ЖД - филиала ОАО «РЖД» в границах Забайкальского края (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер, устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД. С УСПД данные передаются по каналу связи на уровень ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, устройств о синхронизации времени УСВ-3.

Периодичность сравнения показаний часов между ИВК и устройством синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 7073-СУЭ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В сервере АИИС КУЭ ОАО «РЖД» используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

ПО «ГОРИЗОНТ» не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения «ГОРИЗОНТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО (библиотека Eac.MetrologicallySignificantComponents.dll)	54b0a65fcdd6b713b20fff43655da81b
Алгоритм вычисления цифрового идентификатора	MD 5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Уровень ИИК						Уровень ИВКЭ	Уровень ИВК
		Вид СИ	Тип, модификация СИ		Класс точности	Коэффициент трансформации	Рег. №	УСПД (тип, рег. №)	УССВ (тип, рег. №)
1	2	3	4		5	6	7	8	9
1	ВЛ 220 кВ Зилово - Могоча	Счетчик	ТЕ3000.08		0,2S/0,5	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	B	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	C	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
2	ВЛ 220 кВ Зилово - Холбон	Счетчик	ТЕ3000.08		0,2S/0,5	1	77036-19
		ТТ	A	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	B	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	C	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05

1	2	3	4		5	6	7	8	9
3	ОВ-220 кВ	Счетчик		ТЕ3000.08	0,2S/0,5	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	B	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТТ	C	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	600/1	53971-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
4	Ввод Т2-220 кВ	Счетчик		ТЕ3000.08	0,2S/0,5	1	77036-19
		ТТ	A	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	300/1	53971-13
		ТТ	B	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	300/1	53971-13
		ТТ	C	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	300/1	53971-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/^3)/(100/^3)	20344-05
5	Ввод Т2-27,5 кВ	Счетчик		ТЕ3000.01	0,5S/1	1	77036-19
		ТТ	A	-	-	-	-
		ТТ	B	ТОЛ-НТЗ-35-IV-21 УХЛ1	0,5S	1500/5	62259-15
		ТТ	C	ТОЛ-НТЗ-35-IV-21 УХЛ1	0,5S	1500/5	62259-15
		ТН	A	-	-	-	-
		ТН	B	ЗНОМ-35-65 У1	0,5	27500/100	912-70
		ТН	C	ЗНОМ-35-65 У1	0,5	27500/100	912-70

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для ИК № 1 - 5 активная, реактивная.

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1 - 4 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
5 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 - 4 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
5 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,9	2,1	2,1
	0,5	2,7	2,1	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 - 4 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
5 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	2,6

Примечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электрической энергии	от 99 до 101 от 1 до 100 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц	от 90 до 110 от 1(5) до 120 0,5 от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для УСПД - для сервера, УССВ	от -45 до +40 от +5 до +35 от +10 до +25 от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии ТЕ3000:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000:
- средняя наработка до отказа, ч, не менее	100000
устройство синхронизации времени УСВ-3:
- среднее время наработки на отказ, ч	45000
- время восстановления, ч	2
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	ТРГ-УЭТМ®-220 IV УХЛ1	12 шт.
Трансформатор тока	ТОЛ-НТЗ-35-IV-21 УХЛ1	2 шт.
Трансформатор напряжения	НАМИ-220 УХЛ1	6 шт.
Трансформатор напряжения	ЗНОМ-35-65 У1	2 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.01	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.08	4 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Формуляр	7073-СУЭ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Зилово» Забайкальской ЖД - филиала ОАО «РЖД» в границах Забайкальского края». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Юридический адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94015-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие DJKX-PLC

Назначение средства измерений

Комплексы   измерительно-вычислительные   и управляющие   DJKX-PLC

(далее по тексту - комплексы) предназначены для измерений силы постоянного электрического тока от различных измерительных преобразователей и сопротивления постоянного электрического тока от термопреобразователей сопротивления.

Описание средства измерений

Принцип действия комплексов заключается в преобразовании входных электрических сигналов в унифицированные сигналы силы постоянного электрического тока с последующим преобразованием электрических сигналов посредством аналогово-цифрового преобразования в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в комплексе значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины.

Комплексы обеспечивают возможность регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов в составе систем электромагнитного перемешивания, применяемых в металлургической промышленности.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя. Состав комплексов и идентификационные данные функциональных модулей (модель и идентификационный номер) указываются в паспорте, совмещенном с руководством по эксплуатации на комплексы.

Комплексы состоят из инженерной станции на базе персонального компьютера и функциональных модулей, размещенных в стойке.

Функциональные модули представляют собой изолирующие барьеры, модули входных/выходных сигналов, модули контроллера, модули связи и модули питания.

Измерительные каналы формируются на базе следующих компонентов:

• - многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к изолирующим барьерам;

• - двухканальных изолирующих барьеров, обеспечивающих преобразование входных сигналов силы постоянного электрического тока и сигналов от термопреобразователей сопротивления в унифицированный сигнал силы постоянного электрического тока;

• - восьмиканальных модулей входных сигналов, осуществляющих прием и преобразование входных электрических сигналов, и передачу измеренных данных в цифровом виде модулю контроллера посредством линий связи;

- модулей контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на инженерной станции.

В общем случае, в состав комплексов входят следующие основные компоненты, указанные в таблице 1.

Таблица 1 - Основные компоненты в составе комплексов

Наименование	Обозначение
Модуль связи обмена данными по Ethernet	SCALANCE XB116
Барьеры изолирующие (Pt100/4-20)	WBRZBJ2-HL2
Барьеры изолирующие (4-20/4-20)	WBZLBJ2-HL2
Модуль питания блока контроллера SIMATIC S7-1500	PM 190 W 120/230 VAC
Модуль   управления   системой   блока   контроллера SIMATIC S7-1500	CPU 1513-1 PN CPU 1515-2 PN CPU 1516-3 PN/DP CPU 1518-4 PN/DP
Модуль цифрового ввода блока контроллера SIMATIC S7-1500	DI 32x24VDC HF
Модуль цифрового вывода блока контроллера SIMATIC S7-1500	DQ 32x24VDC/0.5A HF
Модуль аналогового ввода блока контроллера SIMATIC S7-1500	AI 8xU/I/RTD/TC ST

Серийный номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде обозначения, состоящего из букв латинского алфавита, арабских цифр и тире, наносится методом шелкографии на маркировочную табличку, закрепленную на переднюю дверь стойки.

Нанесение знака поверки на комплексы не предусмотрено.

Пломбирование комплексов не предусмотрено. Предусмотрено закрытие дверей стойки на ключ.

Общий вид комплексов спереди и сзади с указанием места нанесения маркировочной таблички комплексов представлен на рисунке 1.

Общий вид маркировочной таблички комплексов с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунке 2.

Рисунок 1 - Общий вид комплексов спереди и сзади с указанием места нанесения маркировочной таблички комплексов

Рисунок 2 - Общий вид маркировочной таблички комплексов с указанием мест нанесения серийного номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.

Встроенным ПО комплексов является ПО модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни.

Внешнее ПО состоит из среды визуализации WinCC Runtime и среды для разработки систем автоматизации Step 7 и позволяют выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах, а также архивировать и просматривать результаты ранее выполненных измерений.

Метрологические характеристики комплексов нормированы с учетом влияния всех компонентов ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WinCC Runtime	Srep 7
Номер версии (идентификационный номер) ПО, не ниже	K7.5.2.0	V18
Цифровой идентификатор ПО	-

Таблица 3 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
	CPU 1513-1 PN	CPU 1515-2 PN	CPU 1516-1 PN/DP	CPU 1518-4 PN/DP	AI 8xU/I/RTD/TC ST
Идентификационное наименование ПО	-	-	-	-	-
Номер версии (идентификационный номер) ПО, не ниже	2.5	2.8	3.0	1.5	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 4 -

каналов комплексов

Измерительные каналы	Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов		Пределы допускаемой погрешности, Y - приведённой, Л - абсолютной
	на входе	на выходе
ИК силы постоянного электрического тока	от 4 до 20 мА	16 бит	Y: ±0,2 %
ИК      сопротивления      постоянного электрического          тока          от термопреобразователей сопротивления типа Pt100 (а=0,00385      и преобразований в значения температуры по ГОСТ 6651-2009	от 0 °C до +100 °C	16 бит	Л: ±0,7 C

Примечания:

• 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений;

• 2. Погрешность приведена для всего измерительного канала с применением барьеров изолирующих и модулей аналогового ввода и учитывает все составляющие.

Таблица 5 - Технические

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	380±38
- частота переменного тока, Гц	50±0,5
Потребляемая мощность стойки, В^А, не более	580
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С	от 0 до +40
-    относительная    влажность    окружающего    воздуха,
без конденсации, %	от 10 до 90
- атмосферное давление, кПа	от 86,0 до 106,7
Габаритные размеры (ДхШ^В), мм, не более
- стойки	800x2000x800
- CPU 1513-1 PN, AI 8xU/I/RTD/TC ST	35x147x129
- CPU 1515-2 PN, CPU 1516-3 PN/DP	70x147x129
- CPU 1518-4 PN/DP	175x147x129
- WBZLBJ2-HL2, WBRZBJ2-HL2	12,5x106,5x115
Масса, кг, не более
- укомплектованной стойки	230
- CPU 1513-1 PN	0,41
- CPU 1515-2 PN	0,83
- CPU 1516-3 PN/DP	0,85
- CPU 1518-4 PN/DP	1,99
- AI 8xU/I/RTD/TC ST	0,31
- WBZLBJ2-HL2, WBRZBJ2-HL2	0,11

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	10

Знак утверждения типа

наносится на маркировочную табличку комплексов методом шелкографии согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Комплекс измерительно-вычислительный и управляющий DJKX-PLC	DJKX-PLC	1
Паспорт	KMD.1002.ПС	1
Руководство по эксплуатации	KMD.1002.РЭ	1
Примечание - Тип и количество функциональных модулей комплекса определяется в соответствии с заказом и указывается в паспорте.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации КМ0.1002.РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Стандарт предприятия «Комплексы измерительно-вычислительные и управляющие DJKX-PLC».

Правообладатель

Hunan Kemeida Electric Co., Ltd., Китай

Адрес: No.8, Kemeida Road, Yueyang, Hunan, China

Телефон: +86-730-8721955

E-mail: kmd@kemeid.com

Web-сайт: www.kemeid.com

Изготовитель

Hunan Kemeida Electric Co., Ltd., Китай

Адрес: No.8, Kemeida Road, Yueyang, Hunan, China

Телефон: +86-730-8721955

E-mail: kmd@kemeid.com

Web-сайт: www.kemeid.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: www.prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94016-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610Э

Назначение средства измерений

Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610Э (далее счетчики) предназначены для измерений и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых и зарядных станциях, других объектах, использующих постоянный ток.

Описание средства измерений

К настоящему типу счетчиков в зависимости от области применения и требований заказчика относятся следующие модификаций: СКВТ-Ф610Э К01, СКВТ-Ф610Э К02 (для подвижного состава железных дорог и тяговых подстанций), СКВТ-Ф610Э К03, СКВТ-Ф610Э К04 (для городского электрического транспорта и потребностей метро), СКВТ-Ф610Э DIN02, СКВТ-Ф610Э DIN04 (для зарядных станций, с возможностью установки на DIN-рейку), СКВТ-Ф610Э К05 (без (ЖКИ). Все модификации счетчиков данного типа выполнены на основе тождественного измерительного блока, имеют одинаковую элементную базу, одинаковые метрологические характеристики и отличаются типом корпуса.

Принцип работы счетчиков основан на операциях преобразования нескольких аналоговых сигналов, пропорциональных токам и напряжению измеряемых сетей, в цифровую форму с последующим вычислением текущей мощности и преобразованием результата измерения в последовательность импульсов, количество которых пропорционально потребленной или обратной мощности, а так же отображения результатов учета энергии на дисплее, накопления в энергонезависимой памяти данных о мощности, прямой и обратной энергии, измеренной на интервалах времени и передачи измеренных данных в канал связи через последовательный интерфейс. Измерения по требованию заказчика могут производиться по одному или двум каналам тока (в модификации СКВТ-Ф610Э DIN02 не предусмотрен второй канал связи).

Счетчики состоят из измерительного блока на базе микроконтроллера, делителя высокого напряжения, блоков питания и жидкокристаллического дисплея (далее-ЖКИ).

Счетчики производят измерения совместно с наружными взаимозаменяемыми шунтами или другими взаимозаменяемыми датчиками тока, со встроенным делителем напряжения или внешними взаимозаменяемыми датчиками напряжения.

Структура условного обозначения исполнений счетчиков:

СКВТ - Ф610Э - Х - Х - Х - Х - Х - Х - Х - Х - Х

Вариант корпуса: К01; К02; К03; К04; К05; DIN02; DIN04.

Вариант ЖКИ: Ж1; Ж2; Ж3; Ж4;

Ж0 - без ЖКИ

Питание счетчика:

БУП - через БУП от измеряемой сети;

АС/DC; - от источника переменного или постоянного тока напряжением 24 - 230В; **/**DC - от источника постоянного тока; где (**/**) значение напряжения в В.

Режим учета энергии:

П - режим потребления;

ПВ - режим потребления и возврата;

Подключение счетчика через наружный шунт: НШ75 - с номинальным падением напряжения 75мВ НШ150 - с номинальным падением напряжения 150мВ Подключение счетчика через измерительный преобразователь: запись в поле условного обозначения в не производится. Второй канал, записывается через дробь.

Наличие интерфейса или модема:

485 - c интерфейсом RS485 (протокол ГОСТ 10287-83); MB - c интерфейсом RS485 (протокол ModBus RTU);

CAN - со встроенным интерфейсом CAN;

Eth - со встроенным интерфейсом Ethernet;

R - с радиомодемом;

GSM/GPS-модем c каналами GPRS или CSD.

Номинальное значение напряжения В: 100; 250; 600; 800; 1500; 3000.

Номинальное значение силы постоянного тока А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500. Второй канал, записывается через дробь.

Класс точности при измерении энергии: - 1,0; 0,5; 0,2.

Функционально счетчики могут отличаются:

- по классу точности 1, 0,5 или 0,2;

- по номинальному напряжению и току;

- по типу датчиков тока и напряжения;

- по наличию ЖКИ

- по способу питания: от внешнего источника питания (вспомогательной сети) или от измерительной сети через балластное устройство питания (далее - БУП);

• - по режиму учета энергии (режим «Потребление» или «Потребление и возврат»);

• - по количеству каналов учета энергии;

• - по типу интерфейса и протоколу передачи данных;

• - по наличию встроенных или внешних устройств дистанционной передачи и регистрации данных.

Пример обозначения счетчика постоянного тока СКВТ-Ф610Э, модификации СКВТ-Ф610Э К03, класса 0,5 с номинальным значением силы тока 300А; номинальным напряжением 600В, со встроенным интерфейсом RS485, коммуникационным протоколом ModBus, предназначенным для работы с шунтом 75мВ; в режиме учета потребление; питанием счетчика от вспомогательной сети переменного или постоянного тока напряжением от 24В до 230В; изготовленным с ЖКИ Ж1, в корпусе К03.

СКВТ-Ф610Э - 0,5-300А-600В-МВ-НШ75-П-АС/DC-Ж1-К03.

Информация о производителе, заводском номере, местах установки знаков поверки и установки знака утверждения типа расположена на лицевой панели счетчика. Информация на лицевой панели наносится офсетной печатью для щитка и лазером для корпуса счетчика.

Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчика или в виде пломбы наклейки для корпуса DIN02. Заводской номер наносится на маркировочную наклейку, любым технологическим способом в виде цифрового кода, а на корпус счетчика DIN02 - лазером.

Общие виды счетчиков по модификациям и места их пломбировки от несанкционированного доступа представлены на рисунках 1-7.

/                  Л

Место нанесения знака утверждения типа

Места установки пломб энергосбыто вой организации

Рисунок 5 - Общий вид счетчика СКВТ-Ф610Э в корпусе DIN02

Рисунок 7 - Общий вид счетчика СКВТ-Ф610Э в корпусе К05

Программное обеспечение

Программное обеспечение состоит из метрологически значимой части и сервисной части метрологически не значимой. Метрологически значимая часть состоит из программного обеспечения (ПО) определяющего структуру аналогового узла (AFE) и ПО цифрового сигнального процессора (DSP), определяющего структуру вычислительного алгоритма. ПО обеспечивает преобразование аналоговых сигналов с датчиков тока и напряжения в цифровые значения действующих значений тока и напряжения в сети с последующим вычислением потребляемой мощности, формирование единицы электрической энергии и накопление ее регистрах памяти.

Метрологически значимая часть ПО одинакова для всех модификаций счетчика, не зависит от типа корпуса, отличается коэффициентами, определяющими номинальные значения тока и напряжения, и имеет программную и аппаратную защиту от изменения. Аппаратная защита расположена внутри пломбируемого корпуса счетчика, при этом изменение программы и установленных параметров встроенного программного обеспечения не может быть произведено без нарушения пломб поверки и соответствующего внешнего программного обеспечения, доступного только изготовителю.

Сервисная часть ПО счетчика определяет модификацию счетчиков, является переменной и зависит от требований Заказчика в части отображения в нужном виде данных на дисплее, определяет объем хранимых данных в энергонезависимой памяти счетчика, интерфейс и протокол передачи данных. Сервисная часть ПО обеспечивает связь счетчика с внешними устройствами, обеспечивающими дистанционный канал связи, а также чтение данных, требуемых Заказчику для определения положения транспорта и участков транспортного пути.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АВМ5F610MvX_Y, где X Y версия сервисной части ПО
Идентификационный номер метрологически значимой части ПО (отображается на дисплее)	---22---
Контрольная сумма метрологически значимой части ПО (CRC16)	0x4FD7
Примечание: где Х от 1до 5; Y от 0 до 9

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики счетчиков

Наименование характеристики	Значения
Класс точности по ГОСТ 10287-83	1,0; 0,5; 0,2
Номинальное значение силы постоянного тока при работе с шунтами 75 мВ, А	5; 50; 100; 150; 300;   500;   750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500
Номинальное значение силы постоянного тока при работе с шунтами 150 мВ, А	150;   300;   750; 1500
Номинальное значение силы постоянного тока, при работе с датчиками тока, в диапазоне от 10 до 2000 мА на входе счетчиков, А	5; 50; 100; 150; 300;   500;   750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500

Наименование характеристики	Значения
Номинальное значение напряжения, В	100; 250; 600; 800;1500; 3000
Максимальный ток, % от номинального тока	200
Максимальное значения напряжения, % от номинального напряжения	200
Порог чувствительности, % от номинального тока, как в режиме потребления, так и в режиме потребление и возврат не более	1
Нормальные условия применения: - температура окружающего воздуха °С Для счетчиков класса 1 Для счетчиков класса 0,5 и 0,2 - относительная влажность окружающего воздуха % - атмосферное давление кПа	от +15 до +25 от +18 до +22 от 30 до 80 от 96 до104

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания от источника постоянного тока. - напряжение постоянного тока, В. Для модификаций: СКВТ-Ф610Э DIN02; СКВТ-Ф610Э DIN04	от 6 до 36
Для модификаций: СКВТ-Ф610Э К01; СКВТ-Ф610Э К02; СКВТ-Ф610Э К03; СКВТ-Ф610Э К04; СКВТ-Ф610Э К05	от 24 до 350
Параметры электрического питания от источника переменного тока. - напряжение переменного тока, В. Для модификаций: СКВТ-Ф610Э DIN02; СКВТ-Ф610Э DIN04	от 6 до 25
Для модификаций: СКВТ-Ф610Э К01; СКВТ-Ф610Э К02; СКВТ-Ф610Э К03; СКВТ-Ф610Э К04; СКВТ-Ф610Э К05	от 24 до 250
- частота переменного тока, Гц.	50±1
Потребляемая мощность, по цепи питания, В^А, не более	5
Электрическая прочность изоляции. Действующее значение испытательного напряжения, В. для модификаций: - СКВТ-Ф610Э К01	9500
- СКВТ-Ф610Э К02	9500
- СКВТ-Ф610Э К03	5000
- СКВТ-Ф610Э К04	3000
- СКВТ-Ф610Э DIN02	3000
- СКВТ-Ф610Э DIN04	3000
- СКВТ-Ф610Э К05	9500
Габаритные размеры (высота, ширина, глубина), мм, не более: для модификаций: - СКВТ-Ф610Э К01	210х126х76
- СКВТ-Ф610Э К02	290х180х86
- СКВТ-Ф610Э К03	222x146x66
- СКВТ-Ф610Э К04	160х130х52
- СКВТ-Ф610Э DIN02	106х36х80
- СКВТ-Ф610Э DIN04	116х78х70
- СКВТ-Ф610Э К05	190x170x96

Наименование характеристики	Значение
Масса, кг, не более для модификаций: - СКВТ-Ф610Э К01	1,1
- СКВТ-Ф610Э К02	1,1
- СКВТ-Ф610Э К03	0,9
- СКВТ-Ф610Э К04	0,6
- СКВТ-Ф610Э DIN02	0,4
- СКВТ-Ф610Э DIN04	0,6
- СКВТ-Ф610Э К05	2,0
Условия эксплуатации: - рабочий диапазон температур, °С	от -50 до +60
- относительная влажность окружающего воздуха при температуре 35°С, %	90
- атмосферное давление кПа	от 60 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка до отказа, ч, не менее	56000

Знак утверждения типа

наносится на щиток счетчика офсетной печатью или лазерной маркировкой (или другим способом, не ухудшающим качества) и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность счетчиков электрической энергии постоянного тока электронных

СКВТ-Ф610Э

Наименование	Обозначение документа	Количест во	Примечание
Счетчик электрической энергии постоянного тока электронный	СКВТ-Ф610Э	1 шт.
Паспорт	МРНВ.411152.010.ПС	1 экз.
Транспортная тара		1 шт.
Комплект дополнительных принадлежностей
БУП *		1 шт.
Шунт 75 мВ или 150мВ *		1 шт.
Соединительные провода**		1 компл.
Монтажная панель***		1 шт.
Модем**		1 шт.
Руководство оператора по удаленному опросу счетчиков СКВТ-Ф610Э с помощью программы LOADER**	МРНВ.411152.010.01ПО	1 экз.
Примечание: * поставляется по требованию заказчика; ** поставляется заказчику по отдельному договору.

Сведения о методиках (методах) измерений

приведены в п 5.2 раздела «Метод измерения» паспорта МРНВ.411152. 010.ПС.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 10287-83 «Счетчики электрической энергии постоянного тока. Общие технические условия»;

ГОСТ 8.391-80 «ГСИ. Счетчики электрической энергии постоянного тока. Методы и средства поверки»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

МРНВ.411152.010.ТУ «Счетчики электрической энергии постоянного тока электронные СКВТ-Ф610Э. Технические условия».

Правообладатель

Общество с ограниченной (ООО «АВМ-ЭЛЕКТРО»)

ИНН:7806219979

Юридический адрес: 195030, г. Санкт-Петербург, ул. Электропультовцев, д. 7, лит. Н, помещ. 7Н

Телефон: (812) 200-45-90

E-mail: avm-elektro@yandex.ru

Изготовитель

Общество с ограниченной (ООО «АВМ-ЭЛЕКТРО») ИНН:7806219979

Юридический адрес: 195030, г. Санкт-Петербург, ул. Электропультовцев, д. 7, лит. Н, помещ. 7Н

Адрес места осуществления деятельности: 195030, г. Санкт-Петербург, ул. Электропультовцев, д. 7, лит. Н, помещ. 54

Телефон: (812) 200-45-90

E-mail: avm-elektro@yandex.ru

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени

(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14.

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94017-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления заземления МЕГЕОН

Назначение средства измерений

Измерители сопротивления заземления МЕГЕОН (далее по тексту - измерители) предназначены для измерения сопротивления заземляющих устройств переменному току.

Описание средства измерений

Измерители сопротивления заземления МЕГЕОН выпускаются в следующих модификациях: 13020, 13030, 13400.

Модификации отличаются между собой: методом измерения, набором выполняемых функций, конструкцией, формой корпуса, габаритами, массой и комплектом поставки.

Принцип действия измерителей МЕГЕОН 13020 и МЕГЕОН 13030 основан на измерении падения напряжения при фиксированном измерительном токе, протекающем через измеряемое сопротивление заземления,

При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Испытательный ток формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления заземления происходит автоматический разряд объекта измерений.

Принцип действия измерителя МЕГЕОН 13400 основан на 3-х электродном методе измерения сопротивления заземления. В основе работы данного прибора лежит компенсационный метод измерения, основанный на балансировке моста. Для повышения точности измерений в приборе используется «трёхточечная» схема измерений с потенциальным электродом. Испытательный ток формируется встроенным ручным генератором.

Заводской номер в виде цифрового обозначения, нанесен типографским методом при помощи информационной наклейки на заднюю поверхность корпуса измерителя. Место нанесения заводского номера представлено на рисунке 1.

Для ограничения доступа внутрь корпуса измерителя произведено пломбирование методом нанесения заводской наклейки. Схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Общий вид измерителей представлен на рисунке 1.

Место нанесения пломбирования корпуса

Б) МЕГЕОН 13030

В) МЕГЕОН 13400

Рисунок 1 - Общий вид измерителей с указанием места пломбирования корпуса и нанесения заводского номера

Программное обеспечение

Измерители сопротивления заземления МЕГЕОН 13020 и 13030 функционируют под управлением встроенного программного обеспечения, неразъемного корпуса. Программное обеспечение осуществляет функции обработки и представления результатов измерений.

Программное обеспечение записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению и измерительной информации исключен конструктивным исполнением прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационное данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер ПО), не ниже	не ниже V 0.1.5
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Метрологические и технические характеристики

Метрологические и основные технические характеристики измерителей представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	13020	13030	13400
Диапазон измерения сопротивления заземляющих устройств переменному току, Ом Диапазон 1 Диапазон 2 Диапазон 3	от 0,001 до 1,999 от 2,00 до 19,99 от 20,0 до 199,9	от 0,01 до 19,99 от 20,0 до 199,9 от 200 до 1999	от 0,1 до 10,0 от 1 до 100 от 10 до 1000
Пределы допускаемой абсолютной погрешности измерения сопротивления заземляющих устройств переменному току, Ом Диапазон 1 Диапазон 2 Диапазон 3	±(0,03^R*+0,1 Ом) ±(0,03^R* + 1 Ом) ±(0,03^R*+10 Ом)	±(0,03^R* + 1 Ом) ±(0,03^R* + 10 Ом) ±(0,03^R* + 100 Ом)	±(0,03^R* + 0,3 Ом) ±(0,03^R* + 3 Ом) ±(0,03^R* + 30 Ом)
Диапазон измерения напряжения переменного тока, В	от 0,1 до 199,9	от 0,1 до 199,9	-
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В	±(0,02-V* + 1 В)	±(0,02-V* + 1 В)	-
Примечания: *R - измеренное значение сопротивления заземляющего устройства, Ом; *V - измеренное значение напряжения переменного тока, В.

Таблица 3 - Основные технические характеристики

Модификация	13020	13040	13400
Разрешение измерения сопротивления, Ом Диапазон 1 Диапазон 2 Диапазон 3	0,001 0,01 0,1	0,01 0,1 1	0,1 1 10

таблицы 3

Наименование характеристики	Значение
Разрешение измерения переменного напряжения, В	0,1	0,1	-
Время измерения, сек, не более Сопротивления Напряжения	5 2
Автовыключение, мин	10		-
Параметры электрического	Батареи 1,5 В типа АА - 6 шт. или		Встроенный
питания	внешний блок питания постоянного		генератор
	напряжения	9В 500 мА
Тестовое напряжение, В	50		150
Условия эксплуатации Температура воздуха, °С	от 0 до +40		от +5 до +50
Относительная влажность без
выпадения конденсата, %	до 85		до 70
Атмосферное давление, кПа	от 84 до 106		от 84 до 106
Условия транспортировки и
хранения Температура воздуха, °С	от -20 до +60		от -30 до +60
Относительная влажность без
выпадения конденсата, %	до 75		до 85
Атмосферное давление, кПа	от 84 до 106		от 84 до 106
Размер, мм, не более	170x120x70		172x116x135
Вес, г, не более	600 (с батарейками и крышкой, без проводов и электродов)		1500 (без проводов и электродов)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность измерителей представлена в таблицах 4 и 5.

Таблица 4 - Комплектность измерителей МЕГЕОН	13020 и МЕГЕОН 13030
Наименование	Обозначение	Количество, шт./экз.
Измеритель сопротивления заземления	МЕГЕОН 130х0	1
Соединительные кабели		5
Электроды		2
Батареи 1,5 В типа АА		6
Кейс для переноски и хранения		1
Руководство по эксплуатации/паспорт	РЭ/ПС130Х0	1

Таблица 5 - Комплектность измерителя МЕГЕОН	3400
Наименование	Обозначение	Количество, шт/экз
Измеритель сопротивления заземления	МЕГЕОН 13400	1
Соединительный кабель 5 м.		1
Соединительный кабель 20 м.		1
Соединительный кабель 40 м.		1
Измерительный электрод		2
Сумка		1
Руководство по эксплуатации/паспорт	РЭ/ПС13400	1

Сведения о методиках (методах) измерений приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Технические условия «ТУ 26.51.43-001-23430128-2023 Измерители сопротивления заземления МЕГЕОН».

Правообладатель

Общество с ограниченной (ООО «МАКСПРОФИТ»)

ИНН 5018183467

Юридический адрес: 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650

Телефон: 8 (495) 2680191

E-mail: info@mprofit.ru

Изготовитель

Общество с ограниченной (ООО «МАКСПРОФИТ»)

ИНН 5018183467

Адрес: 141070, 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650

Телефон: 8 (495) 2680191

E-mail: info@mprofit.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес:142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94018-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды электронные АКВАМЕТРИК

Назначение средства измерений

Счетчики воды электронные АКВАМЕТРИК (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.

Описание средства измерений

Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.

Конструктивно счетчики состоят из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).

Электронный блок изолирован от измеряемой среды прочным пластмассовым корпусом с уплотнительным кольцом.

Счетчики имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.

Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.

Счетчики имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.

Счетчики выпускаются в следующих исполнениях:

Счетчик воды электронный АКВАМЕТРИК-«Х1»-«Х2»-«Х3» -«Х4»

где «Х1» - диаметр условного прохода, DN, мм: «15», «20»;

«Х2» - монтажная длина, мм: 80 или 110 для DN 15; 130 для DN 20;

«Х3» - метрологический класс счетчиков по ГОСТ Р 50193.1-92: «В» - для класса точности В; «С» - для класса точности С.

«Х4» - вид интерфейсов связи: «L» - счетчик оснащен интерфейсом LoRa; «N» - счетчик оснащен интерфейсом Nb-IoT; «W» - счетчик оснащен интерфейсом Wi-Fi; «R» - счетчик оснащен интерфейсом RS-485; «Z» - счетчик оснащен интерфейсом ZigBee; «B» - счетчик оснащен интерфейсом Bluetooth.

Счетчики всех исполнений имеют интерфейс внутренней связи «NFC», кроме счетчика с RS-485.

Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.

Знак утверждения типа наносится на лицевую панель счетчика. Заводской номер счетчика состоит из 12 арабских цифр, наносится на лицевую панель счетчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.

Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Наименование и идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ea5a2270
Номер версии (идентификационный номер) ПО, не ниже	4.X.Y
* - где «Х» - значения от 00 до 99
«Y» - значения от 0 до 99

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение параметра
Диаметр условного прохода, DN, мм	15	20
Диапазон температур измеряемой	от +5 до +90
среды счетчиков, °С
Минимальный объемный расход воды, Qmin, м3/ч Класс А	0,06		0,10
Класс В	0,03		0,05
Класс С	0,015		0,025

таблицы 2

Наименование параметра	Значение параметра
Переходный объемный расход воды, Qt,м3/ч
Класс А	0,15	0,25
Класс В	0,12	0,20
Класс С	0,0225	0,0375
Номинальный объемный расход воды, Qn м3	1,5	2,5
Максимальный объемный расход воды Qmax, м3 /ч	3,0	5,0
Порог чувствительности, м3 /ч, не более	0,014	0,017
Потеря давления при Qmax, МПа, не более	0,09
Максимальное рабочее давление, МПа	1,6
Пределы допускаемой относительной погрешности
счетчиков в диапазоне расходов, %:
- в диапазоне Qmin < Q < Qt	±5
- в диапазоне Qt < Q < Qmax	±2
Таблица 3 - Основные технические характеристики
Наименование параметра	Значение параметра
Диаметр условного прохода, DN, мм	15	20
Габаритные размеры счетчиков, мм, не более:
- длина	110	130
- ширина	77	77
- высота	88	88
Масса счетчиков кг, не более	0,4	0,6
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С	от +5 до +50
- диапазон относительной влажности воздуха, %, не	80 от 84,0
более
- диапазон атмосферного давление, кПа	от 84 до 106,7
Наибольшее значение индикаторного устройства, м3	99999,9999
Наименьшая цена деления, м3	0,0001
Источник электрического питания счетчика, В	встроенный или размещенный в

отдельном отсеке элемент питания, номинальным напряжением 3,6

Время работы источника электрического питания

счетчика, лет________________________________________

Класс защиты по ГОСТ 14254

Знак утверждения типа

наносится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Счетчик воды электронный	АКВАМЕТРИК-*	1 шт.
Паспорт	ПС 26.51.63.120-100-16677621-2024	1 экз.
Руководство по эксплуатации	РЭ 26.51.63.120-100-16677621-2024	1 экз.
Методика поверки**	-	1 экз.
Комплект монтажных частей*	-	1 шт.
* - Исполнение счетчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу.

Сведения о методиках (методах) измерений

изложены в п. 1.5 «Устройство и работа счетчика» документа

РЭ 26.51.63.120-100-16677621-2024 «Счетчики воды электронные АКВАМЕТРИК. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.63.120-100-16677621-2024 Счетчики воды электронные АКВАМЕТРИК. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «СМАРТИКО» (ООО «СМАРТИКО»)

Юридический адрес: 117449, г. Москва, ул. Шверника, д. 18, к. 1, кв. 77 ИНН 7727047935

Телефон: +7 (495) 545-49-98

E-mail: info@smartiko.ru

Web-сайт: https://smartiko.ru

Изготовитель

Общество с ограниченной ответственностью «Миноль энергосбережение» (ООО «Миноль энергосбережение»)

ИНН 7202110760

Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 13

Телефон: +7 (3452) 681-341

E-mail: sales@minol.ru

Web-сайт: https://minol-service.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94019-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры VERDO МН6100

Назначение средства измерений

Мультиметры VERDO МН6100 (далее - мультиметры) для измерений напряжения и силы постоянного и переменного тока, сопротивления, частоты периодических сигналов, электрической емкости, от термоэлектрических преобразователей.

Описание средства измерений

Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее мультиметра.

Мультиметры серийно выпускаются в следующих модификациях: VERDO МН6104, VERDO МН6106, VERDO МН6107, VERDO МН6115, VERDO МН6122, VERDO МН6123, VERDO МН6124, VERDO МН6125, VERDO МН6134, VERDO МН6135, VERDO МН6136, VERDO МН6139 различающиеся между собой видами измеряемых величин, диапазонами и пределами допускаемых погрешностей измерений.

Все модификации, кроме VERDO MH6115, представляют собой цифровые мультиметры ручного типа

Модификация VERDO MH6115 представляет собой цифровой мультиметр карандашного (зондового) типа.

На передней панели мультиметров расположены: кнопки управления, дисплей, поворотный переключатель, входные разъемы.

На задней панели мультиметров расположены: блок батареек предохранителей, закрывающиеся крышками, информационная наклейка с номером.

Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Управление мультиметрами производится с передней панели.

Корпуса мультиметров выполнены из пластика, в черно-оранжевых цветах. Внешний вид мультиметров представлен на рисунке 1. Знак утверждения типа, заводской номер (в формате буквенно-цифрового кода) и знак ТР ТС наносятся на корпуса мультиметров в виде информационных наклеек или шелкографии, места их нанесения представлены на рисунке 2. Знак поверки наносится на свидетельство о поверке.

МН6104

МН6106

МН6107

МН6122

МН6123

МН6124

Пломбировка мультиметров не предусмотрена.

Метрологические и технические характеристики

Метрологические и технические характеристики мультиметров представлены в таблицах 1 - 9.

Таблица 1 -

постоянного тока

Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4
VERDO МН6104
600 мВ	0,1 мВ	±(0,5^10-2^Х + 0,3) мВ	±(0,5^10-3^Х + 3^10-2) мВ
6 В	1 мВ	±(О,5^1О-2^Х + 0,3^10-2) В	±(0,5^10-3^Х + 0,3^10-3) В
60 В	10 мВ	±(О,5^1О-2^Х + 3^10-2) В	±(0,5^10-3^Х + 3^10-3) В
600 В	100 мВ	±(О,5^1О-2^Х + 0,3) В	±(0,5^10-3^Х + 3^10-2) В
1000 В	1 В	±(О,8^1О-2^Х + 5) В	±(0,8^10-3^Х + 0,5) В
VERDO МН6106, VERDO М1			16107
600 мВ	0,1 мВ	±(О,5^1О-2^Х + 0,3) мВ	±(0,5^10-3^Х + 3^10-2) мВ
6 В	1 мВ	±(О,5^1О-2^Х + 0,3^10-2) В	±(0,5^10-3^Х + 0,3^10-3) В
60 В	10 мВ	±(О,5^1О-2^Х + 3^10-2) В	±(0,5^10-3^Х + 3^10-3) В
600 В	100 мВ	±(О,5^1О-2^Х + 0,3) В	±(0,5^10-3^Х + 3^10-2) В
1000 В	1 В	±(О,5^1О-2^Х + 3) В	±(0,5^10-3^Х + 0,3) В
VERDO МН6115
200 мВ	0,1 мВ	±(О,7^1О-2^Х + 0,2) мВ	±(0,7^10-3^Х + 2^10-2) мВ
2 В	1 мВ	±(О,7^1О-2^Х + 0,2^ 10-2) В	±(0,7^10-3^Х + 0,2^10-3) В
20 В	10 мВ	±(О,7^1О-2^Х + 2^10-2) В	±(0,7^10-3^Х + 2^10-3) В
200 В	100 мВ	±(О,7^1О-2^Х + 0,2) В	±(0,7^10-3^Х + 2^10-2) В
600 В	1 В	±(О,8^1О-2^Х + 2) В	±(0,8^10-3^Х + 0,2) В
VERDO МН6122
600 мВ	10 мкВ	±(О,5^1О-2^Х + 3^10-2) мВ	±(0,5^10-3^Х + 3^10-3) мВ
6 В	0,1 мВ	±(О,5^1О-2^Х + 0,3^ 10-3) В	±(0,5^10-3^Х + 0,3^10-4) В
60 В	1 мВ	±(О,5^1О-2^Х + 0,3^10-2) В	±(0,5^10-3^Х + 0,3^10-3) В
600 В	10 мВ	±(О,5^1О-2^Х + 3^10-2) В	±(0,5^10-3^Х + 3^10-3) В
1000 В	100 мВ	±(О,5^1О-2^Х + 0,3) В	±(0,5^10-3^Х + 3^10-2) В
VERDO МН6123
400 мВ	0,1 мВ	±(О,5^1О-2^Х + 0,2) мВ	±(0,5^10-3^Х + 2^10-2) мВ
4 В	1 мВ	±(О,5^1О-2^Х + 0,2^ 10-2) В	±(0,5^10-3^Х + 0,2^10-3) В
40 В	10 мВ	±(О,5^1О-2^Х + 2^10-2) В	±(0,5^10-3^Х + 2^10-3) В
400 В	100 мВ	±(О,5^1О-2^Х + 0,2) В	±(0,5^10-3^Х + 2^10-2) В
600 В	1В	±(О,8^1О-2^Х + 2) В	±(0,8^10-3^Х + 0,2) В

1	2	3	4
VERDO МН6124
400 мВ	0,1 мВ	±(0,7^10-2^Х + 0,2) мВ	±(0,7^10-3^Х + 2^10-2) мВ
4 В	1 мВ	±(0,7^10-2^Х + 0,2^ 10-2) В	±(0,7^10-3^Х + 0,2^10-3) В
40 В	10 мВ	±(0,7^10-2^Х + 2^10-2) В	±(0,7^10-3^Х + 2^10-3) В
400 В	100 мВ	±(0,7^10-2^Х + 0,2) В	±(0,7^10-3^Х + 2^10-2) В
1000 В	1 В	±(0,7^10-2^Х + 2) В	±(0,7^10-3^Х + 0,2) В
VERDO МН6125, VERDO МН6134, V]			ERDO МН6135
60 мВ	0,01 мВ	±(0,7^10-2^Х + 2^10-2) мВ	±(0,7^10-3^Х + 2^10-3) мВ
600 мВ	0,1 мВ	±(0,7^10-2^Х + 0,2) мВ	±(0,7^10-3^Х + 2^10-2) мВ
6 В	1 мВ	±(0,7^10-2^Х + 0,2^10-2) В	±(0,7^10-3^Х + 0,2^10-3) В
60 В	10 мВ	±(0,7^10-2^Х + 2^10-2) В	±(0,7^10-3^Х + 2^10-3) В
600 В	100 мВ	±(0,7^10-2^Х + 0,2) В	±(0,7^10-3^Х + 2^10-2) В
1000 В	1 В	±(0,7^10-2^Х + 2) В	±(0,7^10-3^Х + 0,2) В
VERDO МН6136
300 мВ	0,01 мВ	±(0,1^10-2^Х + 5^10-2) мВ	±(0,1^10-3^Х + 5^10-3) мВ
3 В	0,1 мВ	±(0,5^10-3^Х + 0,5^10-3) В	±(0,5^10-4^Х + 0,5^10-4) В
30 В	1 мВ	±(0,5^10-3^Х + 0,5^10-2) В	±(0,5^10-4^Х + 0,5^10-3) В
300 В	10 мВ	±(0,5^10-3^Х + 5^10-2) В	±(0,5^10-4^Х + 5^10-3) В
1000 В	0,1 В	±(0,1^10-2^Х + 0,5) В	±(0,1^10-3^Х + 5^10-2) В
VERDO МН6139 1
6 В	1 мВ	±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
60 В	10 мВ	±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
600 В	0,1 В	±(0,8^10-2^Х + 0,3) В	±(0,8^10-3^Х + 3^10-2) В
Примечания 1 - минимальное измеряемое значение 0,2 В

Таблица 2 -

Пределы измерений	Разрешение	Диапазон частот	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4	5
VERDO МН6104
6 В	1 мВ	от 40 до 400 Гц	±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
60 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
600 В	100 мВ		±(1,0^10-2^Х + 0,3) В	±(1,0^10-3^Х + 3^10-2) В
750 В	1 В		±(1,0^10-2^Х + 10) В	±(1,0^10-3^Х + 1) В
VERDO МН6106, VERDO МН6107
6 В	1 мВ	от 40 до 1000 Гц	±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
60 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
600 В	100 мВ		±(1,0^10-2^Х + 1) В	±(1,0^10-3^Х + 0,1) В
750 В	1 В		±(1,0^10-2^Х + 10) В	±(1,0^10-3^Х + 1) В

1	2	3	4	5
VERDO МН6115
200 мВ	0,1 мВ	от 40 до 400 Гц	±(0,8^10-2^Х + 0,3) мВ	±(0,8^10-3^Х + 3^10-2) мВ
2 В	1 мВ		±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
20 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
200 В	100 мВ		±(0,8^10-2^Х + 0,3) В	±(0,8^10-3^Х + 3^10-2) В
600 В	1 В		±(1,0^10-2^Х + 10) В	±(1,0^10-3^Х + 1) В
VERDO МН6122
600 мВ	0,01 мВ	от 40 до 1000 Гц	±(0,8^10-2^Х + 3^10-2) мВ	±(0,8^10-3^Х + 3^10-3) мВ
6 В	0,1 мВ		±(0,8^10-2^Х + 0,3^ 10-3) В	±(0,8^10-3^Х + 0,3^10-4) В
60 В	1 мВ		±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
600 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
1000 В	100 мВ		±(0,8^10-2^Х + 0,3) В	±(0,8^10-3^Х + 0,03) В
VERDO МН6123
400 мВ	0,1 мВ	от 40 до 1000 Гц	±(1,2^10-2^Х + 1) мВ	±(1,2^10-3^Х + 0,1) мВ
4 В	1 мВ		±(1,2^10-2^Х + !• 10-2) В	±(1,2^10-3^Х + 1^10-3) В
40 В	10 мВ		±(1,2^10-2^Х + 0,1) В	±(1,2^10-3^Х + 1^10-2) В
400 В	100 мВ		±(1,2^10-2^Х + 1) В	±(1,2^10-3^Х + 0,1) В
600 В	1В		±(1,2^10-2^Х + 10) В	±(1,2^10-3^Х + 1) В
VERDO МН6124
400 мВ	0,1 мВ	от 50 до 60 Гц	±(0,8^10-2^Х + 0,3) мВ	±(0,8^10-3^Х + 3^10-2) мВ
4 В	1 мВ		±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
40 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
400 В	100 мВ		±(0,8^10-2^Х + 0,3) В	±(0,8^10-3^Х + 3^10-2) В
750 В	1 В		±(1,0^10-2^Х + 10) В	±(1,0^10-3^Х + 1) В
VERDO МН6125
100 мВ	0,01 мВ	от 10 до 1000 Гц	±(0,8^10-2^Х + 3^10-2) мВ	±(0,8^10-3^Х + 3^10-3) мВ
600 мВ	0,1 мВ		±(0,8^10-2^Х + 0,3) мВ	±(0,8^10-3^Х + 3^10-2) мВ
10 В	1 мВ		±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
100 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
600 В	100 мВ		±(1,0^10-2^Х + 1) В	±(1,0^10-3^Х + 0,1) В
VERDO МН6134, VERDO МН6135
60 мВ	0,01 мВ	от 10 до 1000 Гц	±(0,8^10-2^Х + 3^10-2) мВ	±(0,8^10-3^Х + 3^10-3) мВ
600 мВ	0,1 мВ		±(0,8^10-2^Х + 0,3) мВ	±(0,8^10-3^Х + 3^10-2) мВ
6 В	1 мВ		±(0,8^10-2^Х + 0,3^10-2) В	±(0,8^10-3^Х + 0,3^10-3) В
60 В	10 мВ		±(0,8^10-2^Х + 3^10-2) В	±(0,8^10-3^Х + 3^10-3) В
600 В	100 мВ		±(0,8^10-2^Х + 0,3) В	±(0,8^10-3^Х + 3^10-2) В
750 В	1 В		±(1,0^10-2^Х + 10) В	±(1,0^10-3^Х + 1) В

1	2	3	4	5
VERDO МН6136
300 мВ	0,01 мВ	от 40 до 1000 Гц	±(1,0^10-2^Х + 0,1) мВ	±(1,0^10-3^Х + 1^10-2) мВ
		от 1 до 10 кГц	±(1,5^10-2^Х + 0,3) мВ	±(1,5^10-3^Х + 3^10-2) мВ
3 В	0,1 мВ	от 40 до 1000 Гц	±(0,8^10-2^Х + 1^10-3) В	±(0,8^10-3^Х + !• 10-4) В
		от 1 до 10 кГц	±(1,2^10-2^Х + 5^10-3) В	±(1,2^10-3^Х + 5^10-4) В
		от 40 до 100 Гц 1	±(1,2^10-2^Х + 5^10-3) В	±(1,2^10-3^Х + 5^10-4) В
30 В	1 мВ	от 40 до 1000 Гц	±(0,8^10-2^Х + !• 10-2) В	±(0,8^10-3^Х + !• 10-3) В
		от 1 до 10 кГц	±(1,2^10-2^Х + 5^10-2) В	±(1,2^10-3^Х + 5^10-3) В
		от 40 до 100 Гц 1	±(1,8^10-2^Х + 5^10-2) В	±(1,8^10-3^Х + 5^10-3) В
300 В	10 мВ	от 40 до 1000 Гц	±(0,8^10-2^Х + 0,1) В	±(0,8^10-3^Х + 1^10-2) В
		от 1 до 10 кГц	±(2,0^10-2^Х + 0,5) В	±(2,0^10-3^Х + 5^10-2) В
		от 40 до 100 Гц 1	±(2,0^10-2^Х + 0,5) В	±(2,0^10-3^Х + 5^10-2) В
1000 В	0,1 В	от 40 до 1000 Гц	±(1,2^10-2^Х + 1) В	±(1,2^10-3^Х + 0,1) В
		от 1 до 10 кГц	±(3,0^10-2^Х + 5) В	±(3,0^10-3^Х + 0,5) В
		от 40 до 100 Гц 1	±(3,0^10-2^Х + 5) В	±(3,0^10-3^Х + 0,5) В
VERDO МН6139 2
6 В	1 мВ	от 45 до 65 Гц	±(1,2^10-2^Х + 0,3^10-2) В	±(1,2^10-3^Х + 0,3^10-3) В
60 В	10 мВ		±(1,2^10-2^Х + 3^10-2) В	±(1,2^10-3^Х + 3^10-3) В
600 В	0,1 В		±(1,2^10-2^Х + 0,3) В	±(1,2^10-3^Х + 0,03) В
Примечания 1 - фильтр низких частот 2 - минимальное измеряемое значение 0,5 В

Таблица 3 -М	етрологические характеристики при измерении силы постоянного тока
Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4
VERDO МН6104
60 мкА	0,01 мкА	±(0,8^10-2^Х + 3^10-2) мкА	±(0,8^10-3^Х + 3^10-3) мкА
60 мА	0,01 мА	±(0,8^10-2^Х + 3^10-2) мА	±(0,8^10-3^Х + 3^10-3) мА
600 мА	0,1 мА	±(0,8^10-2^Х + 0,3) мА	±(0,8^10-3^Х + 3^10-2) мА
20,00 А	10 мА	±(1,2^10-2^Х + 3^10-2) А	±(1,2^10-3^Х + 3^10-3) А

1	2	3	4
VERDO МН6106, VERDO Ml			Н6107
60 мкА	0,01мкА	±(О,8^1О-2^Х + 3^10-2) мкА	±(О,8^1О-3^Х + 3^10-3) мкА
6 мА	1 мкА	±(О,8^1О-2^Х + 0,3^10-2) мА	±(О,8^1О-3^Х + О,3^1О-3) мА
60 мА	10 мкА	±(О,8^1О-2^Х + 3^10-2) мА	±(О,8^1О-3^Х + 3^10-3) мА
600 мА	100 мкА	±(О,8^1О-2^Х + 0,3) мА	±(О,8^1О-3^Х + 3^10-2) мА
10,00 А	10 мА	±(1,2^1О-2^Х + 3^10-2) А	±(1,2^1О-3^Х + 3^10-3) А
VERDO МН6115
20 мА	10 мкА	±(1,5^1О-2^Х + 3^10-2) мА	±(1,5^1О-3^Х + 3^10-3) мА
200 мА	100 мкА	±(1,5^1О-2^Х + О,3) мА	±(1,5^1О-3^Х + 3^10-2) мА
VERDO МН6122
600 мкА	0,1 мкА	±(О,8^1О-2^Х + О,3) мкА	±(О,8^1О-3^Х + 3^10-2) мкА
6 мА	1 мкА	±(О,8^1О-2^Х + О,3^1О-2) мА	±(О,8^1О-3^Х + О,3^1О-3) мА
60 мА	10 мкА	±(О,8^1О-2^Х + 3^10-2) мА	±(О,8^1О-3^Х + 3^10-3) мА
600 мА	100 мкА	±(1,О^1О-2^Х + О,3) мА	±(1,О^1О-3^Х + 3^10-2) мА
6 А	1 мА	±(1,2^1О-2^Х + О,1^1О-2) а	±(1,2^1О-3^Х + О,1^1О-3) а
10 А	10 мА	±(1,2^1О-2^Х + 3^10-2) А	±(1,2^1О-3^Х + 3^10-3) А
VERDO МН6123
400 мкА	0,1 мкА	±(1,О^1О-2^Х + О,2) мкА	±(1,О^1О-3^Х + 2^10-2) мкА
4 мА	1 мкА	±(1,О^1О-2^Х + О,2^1О-2) мА	±(1,О^1О-3^Х + О,2^1О-3) мА
40 мА	10 мкА	±(1,О^1О-2^Х + 2^10-2) мА	±(1,О^1О-3^Х + 2^10-3) мА
400 мА	100 мкА	±(1,5^1О-2^Х + О,2) мА	±(1,5^1О-3^Х + 2^10-2) мА
4 А	1 мА	±(3,О^1О-2^Х + О,2^1О-2) а	±(3,О^1О-3^Х + О,2^1О-3) а
10 А	10 мА	±(3,О^1О-2^Х + 2^10-2) А	±(3,О^1О-3^Х + 2^10-3) А
VERDO МН6124
400 мкА	0,1 мкА	±(1,2^1О-2^Х + О,3) мкА	±(1,2^1О-2^Х + О,3) мкА
4000 мкА	1 мкА	±(1,2^1О-2^Х + О,3^1О-2) мА	±(1,2^1О-2^Х + О,3^1О-2) мА
40 мА	10 мкА	±(1,2^1О-2^Х + 3^10-2) мА	±(1,2^1О-2^Х + 3^10-2) мА
400 мА	100 мкА	±(1,2^1О-2^Х + О,3) мА	±(1,2^1О-2^Х + О,3) мА
4 А	1 мА	±(2,О^1О-2^Х + 1^10-2) А	±(2,О^1О-2^Х + 1^10-2) А
10 А	10 мА	±(2,О^1О-2^Х + О,1) а	±(2,О^1О-2^Х + О,1) а
VERDO МН6125
600 мкА	0,1 мкА	±(1,2^1О-2^Х + О,3) мкА	±(1,2^1О-3^Х + 3^10-2) мкА
6 мА	1 мкА	±(1,2^1О-2^Х + О,3^1О-2) мА	±(1,2^1О-3^Х + О,3^1О-3) мА
60 мА	10 мкА	±(1,2^1О-2^Х + 3^10-2) мА	±(1,2^1О-3^Х + 3^10-3) мА
600 мА	100 мкА	±(1,2^1О-2^Х + О,3) мА	±(1,2^1О-3^Х + 3^10-2) мА
6 А	1 мА	±(1,2^1О-2^Х + О,3^1О-2) а	±(1,2^1О-3^Х + О,3^1О-3) а
10 А	10 мА	±(2,О^1О-2^Х + О,1) а	±(2,О^1О-3^Х + 1^10-2) А
VERDO МН6134, VERDO Ml			Н6135
600 мкА	0,1 мкА	±(1,2^1О-2^Х + О,3) мкА	±(1,2^1О-3^Х + 3^10-2) мкА
6 мА	1 мкА	±(1,2^1О-2^Х + О,3^1О-2) мА	±(1,2^1О-3^Х + О,3^1О-3) мА
60 мА	10 мкА	±(1,2^1О-2^Х + 3^10-2) мА	±(1,2^1О-3^Х + 3^10-3) мА
600 мА	100 мкА	±(1,2^1О-2^Х + О,3) мА	±(1,2^1О-3^Х + 3^10-2) мА
6 А	1 мА	±(2,О^1О-2^Х + 1^10-2) А	±(2,О^1О-3^Х + 1^10-3) А
10 А	10 мА	±(2,О^1О-2^Х + О,1) а	±(2,О^1О-3^Х + 1^10-2) А

силы

тока

Пределы измерений	Разрешение	Диапазон частот	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4	5
VERDO МН6104
60 мА	0,01 мА	от 40 до 1000 Гц	±(1,0^10-2^Х + 3^10-2) мА	±(1,0^10-3^Х + 3^10-3) мА
600 мА	0,1 мА		±(1,0^10-2^Х + 0,3) мА	±(1,0^10-3^Х + 3^10-2) мА
20,00 А	10 мА		±(1,5^10-2^Х + 3^10-2) А	±(1,5^10-3^Х + 3^10-3) А
VERDO МН6106, VERDO МН6107
60мА	0.01мА	от 40 до 1000 Гц	±(1,0^10-2^Х + 3^10-2) мА	±(1,0^10-3^Х + 3^10-3) мА
600мА	0,1 мА		±(1,0^10-2^Х + 0,3) мА	±(1,0^10-3^Х + 3^10-2) мА
10А	10мА		±(1,5^10-2^Х + 3^10-2) А	±(1,5^10-3^Х + 3^10-3) А
VERDO МН6115
20 мА	0,01 мА	от 40 до	±(1,5^10-2^Х + 3^10-2) мА	±(1,5^10-3^Х + 3^10-3) мА
200 мА	0,1 мА	400 Гц	±(1,5^10-2^Х + 0,3) мА	±(1,5^10-3^Х + 3^10-2) мА
VERDO МН6122
600 мкА	0,1 мкА		±(1,0^10-2^Х + 0,5) мкА	±(1,0^10-3^Х + 5^10-2) мкА
6 мА	1 мкА		±(1,0^10-2^Х + 0,3^10-2) мА	±(1,0^10-3^Х + 0,3^10-3) мА
60 мА	10 мкА	от 40 до	±(1,0^10-2^Х + 3^10-2) мА	±(1,0^10-3^Х + 0,3^10-2) мА
600 мА	100 мкА	1000 Гц	±(1,2^10-2^Х + 0,3) мА	±(1,2^10-3^Х + 3^10-2) мА
6 А	1 мА		±(1,5^10-2^Х + 0,3^10-2) А	±(1,5^10-3^Х + 0,3^10-3) А
10 А	10 мА		±(1,5^10-2^Х + 3^10-2) А	±(1,5^10-3^Х + 0,3^10-2) А
VERDO МН6123
4 мА	1 мкА		±(0,8^10-2^Х + 0,2^10-2) мА	±(0,8^10-3^Х + 0,2^10-3) мА
40 мА	10 мкА	от 40 до 1000 Гц	±(0,8^10-2^Х + 2^10-2) мА	±(0,8^10-3^Х + 0,2^10-2) мА
400 мА	100 мкА		±(1,0^10-2^Х + 0,2) мА	±(1,0^10-3^Х + 2^10-2) мА
4 А	1 мА		±(1,0^10-2^Х + 0,5^10-2) А	±(1,0^10-3^Х + 0,5^10-3) А
10 А	10 мА		±(1,0^10-2^Х + 5^10-2) А	±(1,0^10-3^Х + 0,5^10-2) А

1	2	3	4	5
VERDO МН6124
400 мкА	0,1 мкА	от 40 до 400 Гц	±(1,5^10-2^Х + 0,3) мкА	±(1,5^10-3^Х + 3^10-2) мкА
4 мА	1 мкА		±(1,5^10-2^Х + 0,3^10-2) мА	±(1,5^10-3^Х + 0,3^10-3) мА
40 мА	10 мкА		±(1,5^10-2^Х + 3^10-2) мА	±(1,5^10-3^Х + 0,3^10-2) мА
400 мА	100 мкА		±(1,5^10-2^Х + 0,3) мА	±(1,5^10-3^Х + 3^10-2) мА
4 А	1 мА		±(3,0^10-2^Х + 1^10-2) А	±(3,0^10-3^Х + 0,1^10-2) А
10 А	10 мА		±(3,0^10-2^Х + 0,1) А	±(3,0^10-3^Х + 1^10-2) А
VERDO МН6125
600 мкА	0,1 мкА	от 10 до 1000 Гц	±(1,5^10-2^Х + 0,3) мкА	±(1,5^10-3^Х + 3^10-2) мкА
6 мА	1 мкА		±(1,5^10-2^Х + 0,3^10-2) мА	±(1,5^10-3^Х + 0,3^10-3) мА
60 мА	10 мкА		±(1,5^10-2^Х + 3^10-2) мА	±(1,5^10-3^Х + 0,3^10-2) мА
600 мА	100 мкА		±(1,5^10-2^Х + 0,3) мА	±(1,5^10-3^Х + 3^10-2) мА
6 А	1 мА		±(1,5^10-2^Х + 0,3^10-2) А	±(1,5^10-3^Х + 0,3^10-3) А
10 А	10 мА		±(3,0^10-2^Х + 0,1) А	±(3,0^10-3^Х + 1^10-2) А
VERDO МН6134, VERDO МН6135
600 мкА	0,1 мкА	от 10 до 1000 Гц	±(1,5^10-2^Х + 0,3) мкА	±(1,5^10-3^Х + 3^10-2) мкА
6 мА	1 мкА		±(1,5^10-2^Х + 0,3^10-2) мА	±(1,5^10-3^Х + 0,3^10-3) мА
60 мА	10 мкА		±(1,5^10-2^Х + 3^10-2) мА	±(1,5^10-3^Х + 0,3^10-2) мА
600 мА	100 мкА		±(1,5^10-2^Х + 0,3) мА	±(1,5^10-3^Х + 3^10-2) мА
6 А	1 мА		±(3,0^10-2^Х + 1^10-2) А	±(3,0^10-3^Х + 0,1^10-2) А
10 А	10 мА		±(3,0^10-2^Х + 0,1) А	±(3,0^10-3^Х + 1^10-2) А
VERDO МН6136
300 мкА	0,01 мкА	от 40 до 1000 Гц	±(0,8^10-2^Х + 0,1) мкА	±(0,8^10-3^Х + 1^10-2) мкА
		от 1 до 10 кГц	±(3,0^10-2^Х + 0,5) мкА	±(3,0^10-3^Х + 5^10-2) мкА
3 мА	0,1 мкА	от 40 до 1000 Гц	±(0,8^10-2^Х + 0,1 •Ю-2) мА	±(0,8^10-3^Х + 0,1^10-3) мА
		от 1 до 10 кГц	±(3,0^10-2^Х + 0,5^10-2) мА	±(3,0^10-3^Х + 0,5^10-3) мА
30 мА	1 мкА	от 40 до 1000 Гц	±(1,2^10-2^Х + 1^10-2) мА	±(1,2^10-3^Х + 1^10-3) мА
		от 1 до 10 кГц	±(3,0^10-2^Х + 5^10-2) мА	±(3,0^10-3^Х + 5^10-3) мА
300 мА	10 мкА	от 40 до 1000 Гц	±(1,2^10-2^Х + 0,1) мА	±(1,2^10-3^Х + 1^10-2) мА
		от 1 до 10 кГц	±(3,0^10-2^Х + 0,5) мА	±(3,0^10-3^Х + 5^10-2) мА
10 А	1 мА	от 40 до 1000 Гц	±(1,2^10-2^Х + 1^10-2) А	±(1,2^10-3^Х + 1^10-3) А
		от 1 до 10 кГц	±(3,0^10-2^Х + 5^10-2) А	±(3,0^10-3^Х + 5^10-3) А
VERDO МН6139 1
600 мА	0,1 мA	от 45 до 65 Гц	±(1,5^10-2^Х + 0,3) мА	±(1,5^10-2^Х + 3^10-2) мА
Примечания 1 - минимальное измеряемое значение 5 мА

Таблица 5

Метрологические характеристики при измерении электрического

Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4
VERDO МН6104, VERDO МН6106, V]			ERDO МН6107
600 Ом	0,1 Ом	±(0,8^10-2^Х + 0,3) Ом	±(0,8^10-3^Х + 3^10-2) Ом
6 кОм	1 Ом	±(0,8^10-2^Х + 0,3^10-2) кОм	±(0,8^10-3^Х + 0,3^10-3) кОм
60 кОм	10 Ом	±(0,8^10-2^Х + 3^10-2) кОм	±(0,8^10-3^Х + 3^10-3) кОм
600 кОм	100 Ом	±(0,8^10-2^Х + 0,3) кОм	±(0,8^10-3^Х + 3^10-2) кОм
6 МОм	1 кОм	±(0,8^10-2^Х + 0,3^10-2) МОм	±(0,8^10-3^Х + 0,3^10-3) МОм
60 МОм	10 кОм	±(1,2^10-2^Х + 0,3) МОм	±(1,2^10-3^Х + 3^10-2) МОм
VERDO МН6115
200 Ом	0,1 Ом	±(1,0^10-2^Х + 0,2) Ом	±(1,0^10-3^Х + 2^10-2) Ом
2 кОм	1 Ом	±(1,0^10-2^Х + 0,2^10-2) кОм	±(1,0^10-3^Х + 0,2^10-3) кОм
20 кОм	10 Ом	±(1,0^10-2^Х + 2^10-2) кОм	±(1,0^10-3^Х + 2^10-3) кОм
200 кОм	100 Ом	±(1,0^10-2^Х + 0,2) кОм	±(1,0^10-3^Х + 2^10-2) кОм
2 МОм	1 кОм	±(1,0^10-2^Х + 0,2^ 10-2) МОм	±(1,0^10-3^Х + 0,2^10-3) МОм
20 МОм	10 кОм	±(1,0^10-2^Х + 5^10-2) МОм	±(1,0^10-3^Х + 5^10-3) МОм
VERDO МН6122, VERDO МН6125, VERDO М1			Н6134, VERDO МН6135
600 Ом	0,1 Ом	±(1,2^10-2^Х + 0,5) мОм	±(1,2^10-3^Х + 5^10-2) мОм
6 кОм	1 Ом	±(1,2^10-2^Х + 0,5^10-2) кОм	±(1,2^10-3^Х + 0,5^10-3) кОм
60 кОм	10 Ом	±(1,2^10-2^Х + 5^10-2) кОм	±(1,2^10-3^Х + 5^10-3) кОм
600 кОм	100 Ом	±(1,2^10-2^Х + 0,5) кОм	±(1,2^10-3^Х + 5^10-2) кОм
6 МОм	1 кОм	±(1,2^10-2^Х + 0,5^10-2) МОм	±(1,2^10-3^Х + 0,5^10-3) МОм
60 МОм	10 кОм	±(2,0^10-2^Х + 5^10-2) МОм	±(2,0^10-3^Х + 5^10-3) МОм
VERDO МН6123
400 Ом	0,1 Ом	±(0,8^10-2^Х + 0,2) Ом	±(0,8^10-3^Х + 2^10-2) Ом
4 кОм	1 Ом	±(0,8^10-2^Х + 0,2^10-2) кОм	±(0,8^10-3^Х + 0,2^10-3) кОм
40 кОм	10 Ом	±(0,8^10-2^Х + 2^10-2) кОм	±(0,8^10-3^Х + 2^10-3) кОм
400 кОм	100 Ом	±(0,8^10-2^Х + 0,2) кОм	±(0,8^10-3^Х + 2^10-2) кОм
4 МОм	1 кОм	±(1,0^10-2^Х + 0,2^ 10-2) МОм	±(1,0^10-3^Х + 0,2^10-3) МОм
40 МОм	10 кОм	±(1,0^10-2^Х + 5^10-2) МОм	±(1,0^10-3^Х + 5^10-3) МОм
VERDO МН6124
400 Ом	0,1 Ом	±(1,2^10-2^Х + 0,5) мОм	±(1,2^10-3^Х + 5^10-2) мОм
4 кОм	1 Ом	±(1,2^10-2^Х + 0,5^10-2) кОм	±(1,2^10-3^Х + 0,5^10-3) кОм
40 кОм	10 Ом	±(1,2^10-2^Х + 5^10-2) кОм	±(1,2^10-3^Х + 5^10-3) кОм
400 кОм	100 Ом	±(1,2^10-2^Х + 0,5) кОм	±(1,2^10-3^Х + 5^10-2) кОм
4 МОм	1 кОм	±(1,2^10-2^Х + 0,5^10-2) МОм	±(1,2^10-3^Х + 0,5^10-3) МОм
40 МОм	10 кОм	±(2,0^10-2^Х + 5^10-2) МОм	±(2,0^10-3^Х + 5^10-3) МОм

1	2	3	4
VERDO МН6136
300 Ом	0,01 Ом	±(0,5^10-2^Х + 0,1) Ом	±(0,5^10-3^Х + 1^10-2) Ом
3 кОм	0,1 Ом	±(0,5^10-2^Х + 0,1^10-2) кОм	±(0,5^10-3^Х + 0,1 •Ю-3) кОм
30 кОм	1 Ом	±(0,5^10-2^Х + 1^10-2) кОм	±(0,5^10-3^Х + 1^10-3) кОм
300 кОм	10 Ом	±(0,5^10-2^Х + 0,1) кОм	±(0,5^10-3^Х + 1^10-2) кОм
3 МОм	100 Ом	±(0,8^10-2^Х + 0,1 •Ю-2) МОм	±(0,8^10-3^Х + 0,1^10-3) МОм
30 МОм	1 кОм	±(1,5^10-2^Х + 1^10-2) МОм	±(1,5^10-3^Х + 1^10-3) МОм
300 МОм	10 кОм	±(3,0^10-2^Х + 0,1) МОм	±(3,0^10-3^Х + 1^10-2) МОм
VERDO МН6139
6 кОм	1 Ом	±(1,0^10-2^Х + 0,3^10-2) кОм	±(1,0^10-3^Х + 0,3^10-3) кОм
60 кОм	10 Ом	±(1,0^10-2^Х + 3^10-2) кОм	±(1,0^10-3^Х + 3^10-3) кОм
600 кОм	100 Ом	±(1,0^10-2^Х + 0,3) кОм	±(1,0^10-3^Х + 3^10-2) кОм
6 МОм	1 кОм	±(1,2^10-2^Х + 0,5^10-2) МОм	±(1,2^10-3^Х + 0,5^10-3) МОм
10 МОм	10 кОм	±(1,2^10-2^Х + 5^10-2) МОм	±(1,2^10-3^Х + 5^10-3) МОм

Таблица 6 -Метрологические характеристики при измерении частоты периодических сигналов.

Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4
VERDO МН6104, VERDO МН6106, V]			ERDO МН6107
9,999 Гц	0,001 Гц	±(1,0^10-2^Х + 0,3^10-2) Гц	±(1,0^10-3^Х + 0,3^10-3) Гц
99,99 Гц	0,01 Гц	±(1,0^10-2^Х + 3^10-2) Гц	±(1,0^10-3^Х + 3^10-3) Гц
999,9 Гц	0,1 Гц	±(1,0^10-2^Х + 0,3) Гц	±(1,0^10-3^Х + 3^10-2) Гц
9,999 кГц	0,001 кГц	±(1,0^10-2^Х + 0,3^10-2) кГц	±(1,0^10-3^Х + 0,3^10-3) кГц
99,99 кГц	0,01 кГц	±(1,0^10-2^Х + 3^10-2) кГц	±(1,0^10-3^Х + 3^10-3) кГц
999,9 кГц	0,1 кГц	±(1,0^10-2^Х + 0,3) кГц	±(1,0^10-3^Х + 3^10-2) кГц
9,999 МГц	0,001 МГц	±(1,0^10-2^Х + 0,3^10-2) МГц	±(1,0^10-3^Х + 0,3^10-3) МГц
VERDO МН6115
200 Гц	0,1 Гц	±(0,5^10-2^Х + 0,2) Гц	±(0,5^10-3^Х + 2^10-2) Гц
1 кГц	0,001 кГц	±(0,5^10-2^Х + 0,2^10-2) кГц	±(0,5^10-3^Х + 0,2^10-3) кГц
VERDO МН6122, VERDO МН6134, V]			ERDO МН6135
10 Гц	0,001 Гц	±(1,0^10-2^Х + 0,5^10-2) Гц	±(1,0^10-3^Х + 0,5^10-3) Гц
100 Гц	0,01 Гц	±(1,0^10-2^Х + 5^10-2) Гц	±(1,0^10-3^Х + 5^10-3) Гц
1 кГц	0,1 Гц	±(1,0^10-2^Х + 0,5^10-3) кГц	±(1,0^10-3^Х + 0,5^10-3) кГц
10 кГц	1 Гц	±(1,0^10-2^Х + 0,5^10-2) кГц	±(1,0^10-3^Х + 0,5^10-3) кГц
100 кГц	10 Гц	±(1,0^10-2^Х + 5^10-2) кГц	±(1,0^10-3^Х + 5^10-3) кГц
1 МГц	100 Гц	±(1,0^10-2^Х + 0,5) кГц	±(1,0^10-3^Х + 5^10-3) кГц
10 МГц	1 кГц	±(1,0^10-2^Х + 0,5^10-2) МГц	±(1,0^10-3^Х + 0,5^10-3) МГц

1	2	3	4
VERDO МН6124
9,999 Гц	0,001 Гц	±(2,0^10-2^Х + 0,5^10-2) Гц	±(2,0^10-3^Х + 0,5^10-3) Гц
99,99 Гц	0,01 Гц	±(1,5^10-2^Х + 5^10-2) Гц	±(1,5^10-3^Х + 5^10-3) Гц
999,9 Гц	0,01 Гц	±(1,5^10-2^Х + 5^10-2) Гц	±(1,5^10-3^Х + 5^10-3) Гц
9,999 кГц	0,001 кГц	±(1,5^10-2^Х + 0,5^10-2) кГц	±(1,5^10-3^Х + 0,5^10-3) кГц
99,99 кГц	0,01 кГц	±(2,0^10-2^Х + 5^10-2) кГц	±(2,0^10-3^Х + 5^10-3) кГц
199,9 кГц	0,1 кГц	±(2,0^10-2^Х + 0,5) кГц	±(2,0^10-3^Х + 5^10-2) кГц
VERDO МН6125
9,999 Гц	0,001 Гц	±(1,0^10-2^Х + 0,5^10-2) Гц	±(1,0^10-3^Х + 0,5^10-3) Гц
99,99 Гц	0,01 Гц	±(1,0^10-2^Х + 5^10-2) Гц	±(1,0^10-3^Х + 5^10-2) Гц
999,9 Гц	0,1 Гц	±(1,0^10-2^Х + 0,5) Гц	±(1,0^10-3^Х + 5^10-2) Гц
9,999 кГц	0,001 кГц	±(1,0^10-2^Х + 0,5^10-2) кГц	±(1,0^10-3^Х + 0,5^10-3) кГц
99,99 кГц	0,01 кГц	±(1,0^10-2^Х + 5^10-2) кГц	±(1,0^10-3^Х + 5^10-3) кГц
999,9 кГц	0,1 кГц	±(1,0^10-2^Х + 0,5) кГц	±(1,0^10-3^Х + 5^10-2) кГц
9,999 МГц	0,001 МГц	±(1,0^10-2^Х + 0,5^10-2) МГц	±(1,0- 10-3^Х + 0,5^ 10-3) МГц
VERDO МН6136
30 Гц	0,001 Гц	±(1,0^10-4^Х + 0,5^10-2) Гц	±(1,0^10-5^Х + 0,5^10-3) Гц
300 Гц	0,01 Гц	±(1,0^10-4^Х + 5^10-2) Гц	±(1,0^10-5^Х + 5^10-3) Гц
3000 Гц	0,1 Гц	±(1,0^10-4^Х + 0,5) Гц	±(1,0^10-5^Х + 5^10-2) Гц
30 кГц	0,001 кГц	±(1,0^10-4^Х + 0,5^10-2) кГц	±(1,0^10-5^Х + 0,5^10-3) кГц
300 кГц	0,01 кГц	±(1,0^10-4^Х + 5^10-2) кГц	±(1,0^10-5^Х + 5^10-3) кГц
3000 кГц	0,1 кГц	±(1,0^10-4^Х + 0,5) кГц	±(1,0^10-5^Х + 5^10-2) кГц
30 МГц	0,001 МГц	±(1,0^10-4^Х + 0,5^10-2) МГц	±(1,0^10-5^Х + 0,5^10-3) МГц
100 МГц	0,01 МГц	±(1,0^10-4^Х + 5^10-2) МГц	±(1,0^10-5^Х + 5^10-3) МГц
VERDO МН6139 1
1000 Гц	0,1 Гц	±(0,5^10-2^Х + 0,2)	±(0,5^10-2^Х + 2^10-2)
Примечания: 1 - нижняя граница предела измерений 30 Гц
Таблица 7 -М	етрологические характеристики при измерении емкости
Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4
VERDO МН6104, VERDO МН6106, VI			ERDO МН6107
6 нФ	0,001 нФ	±(4,0^10-2^Х + 3^10-2) нФ	±(4,0^10-3^Х + 3^10-3) нФ
60 нФ	0,01 нФ	±(4,0^10-2^Х + 3^10-2) нФ	±(4,0^10-3^Х + 3^10-3) нФ
600 нФ	0,1 нФ	±(4,0^10-2^Х + 0,3) нФ	±(4,0^10-3^Х + 3^10-2) нФ
6 мкФ	1 нФ	±(4,0^10-2^Х + 0,3^10-2) мкФ	±(4,0^10-3^Х + 0,3^ 10-3) мкФ
60 мкФ	10 нФ	±(4,0^10-2^Х + 3^10-2) мкФ	±(4,0^10-3^Х + 3^10-3) мкФ
600 мкФ	100 нФ	±(4,0^10-2^Х + 0,3) мкФ	±(4,0^10-3^Х + 3^10-2) мкФ
6 мФ	1 мкФ	±(4,0^10-2^Х + 0,3^10-2) мФ	±(4,0^10-3^Х + 0,3^10-3) мФ
100 мФ	0,01 мФ	±(5,0^10-2^Х + 3^10-2) мФ	±(5,0^10-3^Х + 3^10-2) мФ

1	2	3	4
VERDO МН6115
20 нФ	0,01 нФ	±(4,0^10-2^Х + 3^10-2) нФ	±(4,0^10-3^Х + 3^10-3) нФ
200 нФ	0,1 нФ	±(4,0^10-2^Х + 0,3) нФ	±(4,0^10-3^Х + 3^10-2) нФ
2 мкФ	0,001 мкФ	±(4,0^10-2^Х + 0,3^10-2) мкФ	±(4,0^10-3^Х + 0,3^10-3) мкФ
20 мкФ	0,01 мкФ	±(4,0^10-2^Х + 3^10-2) мкФ	±(4,0^10-3^Х + 3^10-3) мкФ
200 мкФ	0,1 мкФ	±(4,0^10-2^Х + 0,3) мкФ	±(4,0^10-3^Х + 3^10-2) мкФ
2 мФ	0,001 мФ	±(5,0^10-2^Х + 0,3^10-2) мФ	±(5,0^10-3^Х + 0,3^10-3) мФ
20 мФ	0,01 мФ	±(5,0^10-2^Х + 3^10-2) мФ	±(5,0^10-3^Х + 3^10-2) мФ
VERDO МН6122
10 нФ	0,01 нФ	±(3,0^10-2^Х + 5^10-2) нФ	±(3,0^10-3^Х + 5^10-3) нФ
100 нФ	0,1 нФ	±(3,0^10-2^Х + 0,5) нФ	±(3,0^10-3^Х + 5^10-2) нФ
1 мкФ	0,001 мкФ	±(3,0^10-2^Х + 0,5^10-2) мкФ	±(3,0^10-3^Х + 0,5^10-3) мкФ
10 мкФ	0,01 мкФ	±(3,0^10-2^Х + 5^10-2) мкФ	±(3,0^10-3^Х + 5^10-3) мкФ
100 мкФ	0,1 мкФ	±(3,0^10-2^Х + 0,5) мкФ	±(3,0^10-3^Х + 5^10-2) мкФ
1 мФ	0,001 мФ	±(4,0^10-2^Х + 0,5^10-2) мФ	±(4,0^10-3^Х + 0,5^10-3) мФ
10 мФ	0,01 мФ	±(4,0^10-2^Х + 5^10-2) мФ	±(4,0^10-3^Х + 5^10-3) мФ
100 мФ	0,1 мФ	±(5,0^10-2^Х + 0,5) мФ	±(5,0^10-3^Х + 5^10-2) мФ
VERDO МН6125, VERDO МН6134, VI			ERDO МН6135
6 нФ	0,001 нФ	±(3,0^10-2^Х + 0,3^10-2) нФ	±(3,0^10-3^Х + 0,3^10-3) нФ
60 нФ	0,01нФ	±(3,0^10-2^Х + 3^10-2) нФ	±(3,0^10-3^Х + 3^10-3) нФ
600 нФ	0,1 нФ	±(3,0^10-2^Х + 0,3) нФ	±(3,0^10-3^Х + 3^10-2) нФ
6 мкФ	0,001 мкФ	±(3,0^10-2^Х + 0,3^10-2) мкФ	±(3,0^10-3^Х + 0,3^10-3) мкФ
100 мкФ	0,01 мкФ	±(3,0^10-2^Х + 3^10-2) мкФ	±(3,0^10-3^Х + 3^10-3) мкФ
1 мФ	0,1 мкФ	±(3,0^10-2^Х + 0,3) мкФ	±(3,0^10-3^Х + 3^10-2) мкФ
10 мФ	0,001 мФ	±(3,0^10-2^Х + 0,3^10-2) мФ	±(3,0^10-3^Х + 0,3^10-3) мФ
VERDO МН6136 2
30 нФ	0,001 нФ	±(3,0^10-2^Х + 0,5^10-2) нФ	±(3,0^10-3^Х + 0,5^10-3) нФ
300 нФ	0,01 нФ	±(3,0^10-2^Х + 5^10-2) нФ	±(3,0^10-3^Х + 5^10-3) нФ
3 мкФ	0,1 нФ	±(3,0^10-2^Х + 0,5^10-3) мкФ	±(3,0^10-3^Х + 0,5^10-4) мкФ
30 мкФ	0,001 мкФ	±(3,0^10-2^Х + 0,5^10-2) мкФ	±(3,0^10-3^Х + 0,5^10-3) мкФ
300 мкФ	0,01 мкФ	±(4,0^10-2^Х + 5^10-2) мкФ	±(4,0^10-3^Х + 5^10-3) мкФ
3 мФ	0,1 мкФ	±(4,0^10-2^Х + 0,5^10-3) мФ	±(4,0^10-3^Х + 0,5^10-4) мФ
30 мФ	0,001 мФ	±(10,0^10-2^Х + 0,5^10-2) мФ	±(10,0^10-3^Х + 0,5^10-3) мФ
300 мФ	0,01 мФ	±(20,0^10-2^Х + 5^10-2) мФ	±(20,0^10-3^Х + 5^10-3) мФ
VERDO МН6139 1
60 нФ	0,01 нФ	±(4,0^10-2^Х + 5^10-2) нФ	±(4,0^10-3^Х + 5^10-3) нФ
600 нФ	0,1 нФ	±(4,0^10-2^Х + 0,5) нФ	±(4,0^10-3^Х + 5^10-2) нФ
6 мкФ	0,001 мкФ	±(4,0^10-2^Х + 0,5^10-2) мкФ	±(4,0^10-3^Х + 0,5^10-3) мкФ
60 мкФ	0,01 мкФ	±(4,0^10-2^Х + 5^10-2) мкФ	±(4,0^10-3^Х + 5^10-3) мкФ
600 мкФ	0,1 мкФ	±(4,0^10-2^Х + 0,5) мкФ	±(4,0^10-3^Х + 5^10-2) мкФ
6 мФ	0,001 мФ	±(4,0^10-2^Х + 0,5^10-2) мФ	±(4,0^10-3^Х + 0,5^10-3) мФ
Примечания 1 - минимальное измеряемое значение 1 нФ 2 - метрологические характеристики нормируются для диапазона до 100 мФ

Метрологические характеристики при измерении сигналов [х преобразователей типа (К)

Таблица 8 от термоэлек

Диапазон измерений	Разрешение	Пределы допускаемых абсолютных погрешностей
VERDO МН6104, V]		ERDO МН6106, VERDO МН6123
от -20 до +1000 °С	1 °С	±(1,0^10-2^Х + 3 емр)
V		ERDO МН6139
от -20 до +1300 °С	1 °С	±(1,0^10-2^Х + 3 емр)
VERDO МН6124, VERDO М		Н6125, VERDO МН6134, VERDO МН6135
от -20 до 0 °С	1 °С	±3 °С
от 0 до 400 °С	1 °С	±(1,0^10-2^Х) или ±2 °С 1
от 400 до 1000 °С	1 °С	±(2,0^10-2^Х)
Примечание 1 - выбирается наибольший предел допускаемой погрешности из представленных.

Примечание для таблиц 1 - 8:

Х - измеренное значение.

Таблица 9 - Технические

Наименование характеристики	VERDO МН6115 VERDO МН6122 VERDO МН6123	VERDO МН6139	VERDO МН6104	VERDO МН6106 VERDO МН6107 VERDO МН6124 VERDO МН6125 VERDO МН6134 VERDO МН6135 VERDO МН6136
Питание	2 батарейки ААА 1,5 V	3 батарейки ААА 1,5 V	4 батарейки ААА 1,5 V	4 батарейки АА 1,5 V
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более	от +18 до +28 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более	от 0 до +40 80
Высота над уровнем моря, м, не более	2000

Таблица 10 - Показатели надежности

Срок службы, лет	10
Средняя наработка на отказ, ч, не менее	50000

Знак утверждения типа

наносится на корпус мультиметров методом информационной наклейки или шелкографии.

Комплектность средства измерений

Таблица 11- Комплектность

Наименование	Обозначение	Количество
Мультиметр VERDO МН6100 (в соответствии с заказом)	VERDO МН6104 VERDO МН6106 VERDO МН6107 VERDO МН6115 VERDO МН6122 VERDO МН6123 VERDO МН6124 VERDO МН6125 VERDO МН6134 VERDO МН6135 VERDO МН6136 VERDO МН6139	1 шт.
Измерительные провода	-	1 комплект
Комплект предохранителей	-	1 комплект
Эксплуатационная документация (в соответствии с заказом)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах: «Мультиметр цифровой VERDO МН6104. Инструкция по эксплуатации» раздел «Выполнение измерений»; «Мультиметры цифровые VERDO МН6106, VERDO МН6107. Инструкция по эксплуатации» раздел «Общие принципы измерений»; «Мультиметр карандашного типа VERDO МН6115. Руководство пользователя» раздел «Операции измерения»; «Мультиметр портативный VERDO МН6122. Руководство по эксплуатации» раздел «Руководство по проведению измерений»; «Мультиметр цифровой VERDO МН6123. Руководство пользователя» раздел «Инструкция по эксплуатации»; «Мультиметр цифровой VERDO МН6124. Руководство пользователя» раздел «Операция измерения»; «Мультиметр цифровой VERDO МН6125. Руководство пользователя» раздел «Операция измерения»; «Мультиметры цифровые VERDO МН6135, VERDO МН6136. Руководство пользователя» раздел «Измерительные операции»; «Мультиметр цифровой VERDO МН6136. Руководство пользователя» раздел «Измерительные операции»; «Мультиметр цифровой VERDO МН6139. Инструкция по эксплуатации» раздел «Указания к эксплуатации».

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

декабря 2019 г. № 3456 «Об утверждении средств измерений электрического сопротивления

сентября 2022 г. № 2360 «Об утверждении

Правообладатель

Huayi Peakmeter Technology Co., Ltd., Китай

Адрес: #3 Building, Huawei Shuangchuang industrial park, Linsu Road, Lingui District, Guilin, China

Телефон: +86-15221948619

E-mail: allan.lee@peak-meter.com

Изготовитель

Huayi Peakmeter Technology Co., Ltd., Китай

Адрес: #3 Building, Huawei Shuangchuang industrial park, Linsu Road, Lingui District, Guilin, China

Телефон: +86-15221948619

E-mail: allan.lee@peak-meter.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94020-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.

Описание средства измерений

Резервуары представляют собой установленный на железобетонном фундаменте вертикальный стальной сосуд цилиндрической формы со стационарной кровлей с площадками и ограждениями. Днища резервуаров гидроизолированы. Корпус каждого резервуара сварной, состоит из 9 поясов, на первом поясе имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Каждый резервуар оборудован лестницей для доступа на кровлю, приемно-раздаточными патрубками с установленной на них запорной арматурой (хлопушки, устройства управления хлопушками, коренные задвижки), установленными на кровле замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефтепродукта в резервуаре.

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.

К данному типу средства измерений относятся резервуары, выпущенные в одной модификации РВС-10000 с заводскими номерами 37, 38.

Нанесение знака поверки на резервуары не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати.

Общий вид резервуаров с обозначением мест нанесения заводских номеров, приведен на рисунке 1.

Заводские Hoxiqia

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-10000 с указанием мест нанесения заводских номеров.

Метрологические и технические характеристики

Таблица 1 -

Характеристика резервуара	Значение
Номинальная вместимость резервуара при температуре 20 °С, м^	10000
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, %	±0,1

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %	от -40 до +40 не более 90

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-10000	1 шт.
Технический паспорт	-	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Самаранефтегазпроект» (ООО «СНГП»)

ИНН 6316134234

Юридический адрес: 443068, Самарская обл., г. Самара, ул. Липецкая, д. 3, кв. 2 E-mail: info@samngp.ru

Web-сайт: www.samngp.ru

Изготовитель

Общество с ограниченной ответственностью «Самаранефтегазпроект» (ООО «СНГП»)

ИНН 6316134234

Адрес: 443068, Самарская обл., г. Самара, ул. Липецкая, д. 3, кв. 2 E-mail: info@samngp.ru

Web-сайт: www.samngp.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94021-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.

Описание средства измерений

Резервуары представляют собой установленный на железобетонном фундаменте вертикальный стальной сосуд цилиндрической формы со стационарной кровлей с площадками и ограждениями. Днища резервуаров гидроизолированы. Корпус каждого резервуара сварной, состоит из 6 поясов, на первом и втором поясах имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Каждый резервуар оборудован лестницей для доступа на кровлю, приемно-раздаточными патрубками с установленной на них запорной арматурой (хлопушки, устройства управления хлопушками, коренные задвижки), установленными на кровле замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефтепродукта в резервуаре. Каждый резервуар оборудован понтоном, предназначенным для уменьшения потерь хранящегося в резервуаре нефтепродукта от испарения.

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.

К данному типу средства измерений относятся резервуары, выпущенные в одной модификации РВСП-5000 с заводскими номерами 18, 21.

Нанесение знака поверки на резервуары не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати.

Общий вид резервуаров с обозначением мест нанесения заводских номеров, приведен на рисунке 1.

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСП-5000 с указанием мест нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Характеристика резервуара	Значение
Номинальная вместимость резервуара при температуре 20 °С, м^	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, %	±0,15
Таблица 2 - Технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %	от -40 до +40 не более 90

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-5000	1 шт.
Технический паспорт	-	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Саратовский завод РМК» (АО «СЗ РМК»)

ИНН 6453165097

Юридический адрес: 410052, г. Саратов, пр-кт 50 лет Октября, д. 134, оф. 301 E-mail: rulon@rmk.ru

Web-сайт: https://rmk.ru/

Изготовитель

Акционерное общество «Саратовский завод РМК» (АО «СЗ РМК») ИНН 6453165097

Юридический адрес: 410052, г. Саратов, пр-кт 50 лет Октября, д. 134, оф. 301 Адрес осуществления деятельности: 410052, г. Саратов, пр-кт им. 50 лет Октября, д. 134/1

E-mail: rulon@rmk.ru

Web-сайт: https://rmk.ru/

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94022-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее по тексту -резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.

Описание средства измерений

Резервуары представляют собой установленный на железобетонном фундаменте вертикальный стальной сосуд цилиндрической формы со стационарной кровлей с площадками и ограждениями. Днища резервуаров гидроизолированы. Корпус каждого резервуара сварной, состоит из 6 поясов, на первом и втором поясах имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Каждый резервуар оборудован лестницей для доступа на кровлю, приемно-раздаточными патрубками с установленной на них запорной арматурой (хлопушки, устройства управления хлопушками, коренные задвижки), установленными на кровле замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефтепродукта в резервуаре. Каждый резервуар оборудован понтоном, предназначенным для уменьшения потерь хранящегося в резервуаре нефтепродукта от испарения.

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.

К данному типу средства измерений относятся резервуары, выпущенные в одной модификации РВСП-5000, с заводскими номерами 17, 20.

Нанесение знака поверки на резервуары не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати.

Общий вид резервуаров с обозначением мест нанесения заводских номеров, приведен на рисунке 1.

j<iBU4ctuic номера

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСП-5000 с указанием мест нанесения заводских номеров.

Метрологические и технические характеристики

Значение

Таблица 1 - Метрологические характеристики

Характеристика резервуара

Номинальная вместимость резервуара при температуре 20 °С, м^	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, %	±0,15
Таблица 2 - Основные технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %, не более	от -40 до +40 90
Таблица 3 - Показатели надежности
Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-5000	1 шт.
Технический паспорт	-	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Самаранефтегазпроект» (ООО «СНГП»)

ИНН 6316134234

Юридический адрес: 443068, Самарская обл., г. Самара, ул. Липецкая, д. 3, кв. 2 E-mail: info@samngp.ru

Web-сайт: www.samngp.ru

Изготовитель

Общество с ограниченной ответственностью «Самаранефтегазпроект» (ООО «СНГП»)

ИНН 6316134234

Адрес: 443068, Самарская обл., г. Самара, ул. Липецкая, д. 3, кв. 2 E-mail: info@samngp.ru

Web-сайт: www.samngp.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94023-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-5000 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.

Описание средства измерений

Резервуар представляет вертикальный стальной сосуд с площадками и ограждениями. сварной, состоит из 6 поясов, на первом и втором поясах имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Резервуар оборудован лестницей для доступа на кровлю, приемно-раздаточными патрубками с установленной на них запорной арматурой (хлопушки, устройства управления хлопушками, коренные задвижки), установленными на кровле замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефтепродукта в резервуаре. Резервуар оборудован понтоном, предназначенным для уменьшения потерь хранящегося в резервуаре нефтепродукта от испарения.

Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.

К данному типу средства измерений относится резервуар, выпущенный в одной модификации РВСП-5000 с заводским номером 19.

Нанесение знака поверки на резервуар не предусмотрено.

Заводской номер, идентифицирующий средство измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати.

Общий вид резервуара с обозначением места нанесения заводского номера, приведен на рисунке 1.

Заводской номер

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВСП-5000 с указанием места нанесения заводского номера.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Значение

Характеристика резервуара

Номинальная вместимость резервуара при температуре 20 °С, м^	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, %	±0,15
Таблица 2 - Технические характеристики
Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %	от -40 до +40 не более 90
Таблица 3 - Показатели надежности
Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-5000	1 шт.
Технический паспорт	-	1 экз.

Сведения о методах (методиках) измерений

приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС») ИНН 1327027450

Юридический адрес: 431448, Республика Мордовия, г. Рузаевка, ул. Станиславского, д. 22

E-mail: rvs@rmrail.ru

Web-сайт: https://rmrail.ru

Изготовитель

Общество с ограниченной ответственностью «РМ Рейл РВС» (ООО «РМ Рейл РВС») ИНН 1327027450

Юридический адрес: 431448, Республика Мордовия, г. Рузаевка, ул. Станиславского, д. 22

Адрес осуществления деятельности: 430034, Республика Мордовия, г. Саранск, ул. Лодыгина, д. 3 («Технопарк-Мордовия»)

E-mail: rvs@rmrail.ru

Web-сайт: https://rmrail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

E-mail: info.kln@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

а) боковая установка (С) б) верхняя установка (Т)

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-517 и указание мест нанесения заводского номера и знака утверждения типа

Уровнемер магнитный

Тип: UHZ-S17______________________________

Мод исрикация:

Номер позиции:___________________________

Диапазон измерении:______________________

Напряжение электропитания:_______________

Погрешность:          т«цп«рятуря

Выходной сигнал:________________________

Маркировка взрывобезопасности;__________

Номер сертификата:

Давление:_______Заводской номер:_______

SHANGHAI XINGSHEN INSTRUMENT СО . LTD

No в. Xuirubone Rood. Pudone Oolrtcl. Shoneboi. CMno. 2013M WWW xingshen com

Рисунок 2 - Пример маркировочной таблички

Метрологические и технические характеристики

Значение параметра

Диапазон измерений уровня жидкости, мм	от 300 до 15000
Пределы допускаемой абсолютной погрешности измерений уровня, мм	±10
Таблица 2 - Технические характеристики
Наименование параметра	Значение
Давление измеряемой среды, МПа	1,6; 2,5; 4,0; 6,3; 10; 16; 25; 42
Диапазон температур измеряемой среды, °С	от -196 до +440
Плотность измеряемой среды, кг/м3	от 400 до 2000
Динамическая вязкость измеряемой среды, Па^с, не более	0,4
Напряжение питания постоянного тока, В	24
Маркировка взрывозащиты	0Ех ia IIC T6_T1 Ga X lEx db IIB Т6...Т1 Gb X
Степень защиты, обеспечиваемая оболочной, по ГОСТ 14254-2015	IP66
Условия эксплуатации: - температура окружающей среды, °С - вибрация, Гц, не более	от -55 до +55 25
Таблица 3 - Показатели надёжности
Наименование параметра	Значение
Средняя наработка на отказ, ч	75000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Уровнемер магнитный	UHZ-517	1 шт.
Руководство по эксплуатации*	SXI.UHZ-517 РЭ	1 экз.
Паспорт	SXI.UHZ-517 ПС	1 экз.
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в разделе 2.1 руководства по эксплуатации SXI.UHZ-517 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «Shanghai Xingshen Instrument Co., Ltd», КНР.

Правообладатель

Shanghai Xingshen Instrument Co., Ltd, КНР

Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399

Телефон: +86-021-58308800

Факс: +86-021-58309955

Web-сайт: en.xingshen.com

E-mail: foxc@xingshen.com

Изготовитель

Shanghai Xingshen Instrument Co., Ltd, КНР

Адрес: No.8, Xuanzhong Road, Xuanqiao Town, PuDong New Area, Shanghai, China 201399

Телефон: +86-021-58308800

Факс: +86-021-58309955

Web-сайт: en.xingshen.com

E-mail: foxc@xingshen.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94025-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) тяговой подстанции «Бурея» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Бурея» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер, устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД. С УСПД данные передаются по каналу связи на уровень ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, устройство синхронизации времени УСВ-3.

Периодичность сравнения показаний часов между ИВК и устройством синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 7066-1.1-СУЭ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В сервере АИИС КУЭ ОАО «РЖД» используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

ПО «ГОРИЗОНТ» не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения «ГОРИЗОНТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО (библиотека Eac.MetrologicallySignificantComponents.dll)	54b0a65fcdd6b713b20fff43655da81b
Алгоритм вычисления цифрового идентификатора	MD 5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Уровень ИИК						Уровень ИВКЭ	Уровень ИВК
		Вид СИ	Тип, модификация СИ		Класс точности	Коэффициент трансформации	Рег. №	УСПД (тип, рег. №)	УССВ (тип, рег. №)
1	2	3	4		5	6	7	8	9
1	Ввод Т3-110 кВ	Счетчик	ТЕ3000.08		0,2S/0,5	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТВ-110* УХЛ3*	0,2S	300/1	60746-15
		ТТ	B	ТВ-110* УХЛ3*	0,2S	300/1	60746-15
		ТТ	C	ТВ-110* УХЛ3*	0,2S	300/1	60746-15
		ТН	A	НАМИ-110 УХЛ1	0,2	(110000/V3)/(100/V3)	24218-08
		ТН	B	НАМИ-110 УХЛ1	0,2	(110000/V3)/(100/V3)	24218-08
		ТН	C	НАМИ-110 УХЛ1	0,2	(110000/V3)/(100/V3)	24218-08
2	Ввод Т3-27,5 кВ	Счетчик	ТЕ3000.01		0,5S/1	1	77036-19
		ТТ	A	ТОЛ-НТЗ-35-IV-11 УХЛ1	0,5S	1000/5	62259-15
		ТТ	B	ТОЛ-НТЗ-35-IV-11 УХЛ1	0,5S	1000/5	62259-15
		ТТ	C	-	-	-	-
		ТН	A	ЗНОМ-35-65 У1	0,5	27500/100	912-70
		ТН	B	ЗНОМ-35-65 У1	0,5	27500/100	912-70
		ТН	C	-	-	-	-

1	2	3	4		5	6	7	8	9
3	Ввод Т3-10 кВ	Счетчик	ТЕ3000.03		0,5S/1	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	400/5	69606-17
		ТТ	B	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	400/5	69606-17
		ТТ	C	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	400/5	69606-17
		ТН	A	НТМИ-10-66 У3	0,5	10000/100	831-69
		ТН	B
		ТН	C
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для ИК № 1 - 3 активная, реактивная.

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
2, 3 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
2, 3 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,9	2,1	2,1
	0,5	2,7	2,1	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
2, 3 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	2,6

Примечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	100
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электрической энергии	от +21 до +25
Рабочие условия:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +5 до +35
- для УСПД	от +10 до +25
- для сервера, УССВ	от +18 до +24

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии ТЕ3000:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000:
- средняя наработка до отказа, ч, не менее	100000
устройство синхронизации времени УСВ-3:
- среднее время наработки на отказ, ч	45000
- время восстановления, ч	2
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	ТВ-110* УХЛ3*	3 шт.
Трансформатор тока	ТОЛ-НТЗ-35-IV-11 УХЛ1	2 шт.
Трансформатор тока	ТОЛ-НТЗ-10-12С УХЛ2	3 шт.
Трансформатор напряжения	НАМИ-110 УХЛ1	3 шт.
Трансформатор напряжения	ЗНОМ-35-65 У1	2 шт.
Трансформатор напряжения	НТМИ-10-66 У3	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.08	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.01	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.03	1 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Формуляр	7066-1.1-СУЭ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной  информационно-измерительной коммерческого учета

электроэнергии (АИИС КУЭ) тяговой подстанции «Бурея» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи об аккредитации аккредитованных лиц RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Юридический адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94026-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная

учета электроэнергии (АИИС КУЭ) тяговой подстанции «Белогорск» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Белогорск» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер, устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД. С УСПД данные передаются по каналу связи на уровень ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, устройств о синхронизации времени УСВ-3.

Периодичность сравнения показаний часов между ИВК и устройством синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 7067-СУЭ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В сервере АИИС КУЭ ОАО «РЖД» используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

ПО «ГОРИЗОНТ» не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения «ГОРИЗОНТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО (библиотека Eac.MetrologicallySignificantComponents.dll)	54b0a65fcdd6b713b20fff43655da81b
Алгоритм вычисления цифрового идентификатора	MD 5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Уровень ИИК						Уровень ИВКЭ	Уровень ИВК
		Вид СИ	Тип, модификация СИ		Класс точности	Коэффициент трансформации	Рег. №	УСПД (тип, рег. №)	УССВ (тип, рег. №)
1	2	3	4		5	6	7	8	9
1	Ввод Т3-220 кВ	Счетчик	ТЕ3000.10		0,2S/0,5	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТВГ-УЭТМ®-220 УХЛ2	0,2S	200/1	52619-13
		ТТ	B	ТВГ-УЭТМ®-220 УХЛ2	0,2S	200/1	52619-13
		ТТ	C	ТВГ-УЭТМ®-220 УХЛ2	0,2S	200/1	52619-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
2	Ввод Т3-27,5 кВ	Счетчик	ТЕ3000.02		0,2S/0,5	1	77036-19
		ТТ	A	ТОЛ-НТЗ-35-IV-21 УХЛ1	0,2S	1500/5	62259-15
		ТТ	B	-	-	-	-
		ТТ	C	ТОЛ-НТЗ-35-IV-21 УХЛ1	0,2S	1500/5	62259-15
		ТН	A	НОЛ-НТЗ-27-IV УХЛ1	0,5	27500/100	77680-20
		ТН	B	-	-	-	-
		ТН	C	НОЛ-НТЗ-27-IV УХЛ1	0,5	27500/100	77680-20

таблицы 2

1	2	3	4		5	6	7	8	9
3	Ввод Т3-10 кВ	Счетчик	ТЕ3000.02		0,2S/0,5	1	77036-19	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	1500/5	69606-17
		ТТ	B	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	1500/5	69606-17
		ТТ	C	ТОЛ-НТЗ-10-12С УХЛ2	0,5S	1500/5	69606-17
		ТН	A	НАЛИ-НТЗ-10-07 УХЛ2	0,5	10000/100	70747-18
		ТН	B
		ТН	C
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для ИК № 1 - 3 активная, реактивная.

Таблица 3 -

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1	2	3	4	5	6
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
3 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм<I 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
2 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
	0,5	1,6	1,1	1,0	1,0
3 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,0	2,5	1,9	1,9
	0,5	2,4	1,5	1,2	1,2

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uhom	от 99 до 101
- ток, % от Ihom	100
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электрической энергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uhom	от 90 до 110
- ток, % от Ihom	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +5 до +35
- для УСПД	от +10 до +25
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ТЕ3000: - средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка до отказа, ч, не менее	100000
устройство синхронизации времени УСВ-3: - среднее время наработки на отказ, ч	45000
- время восстановления, ч	2
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВГ-УЭТМ®-220 УХЛ2	3 шт.
Трансформатор тока	ТОЛ-НТЗ-35-IV-21 УХЛ1	2 шт.
Трансформатор тока	ТОЛ-НТЗ-10-12С УХЛ2	3 шт.
Трансформатор напряжения	НАМИ-220 УХЛ1	3 шт.
Трансформатор напряжения	НОЛ-НТЗ-27-IV УХЛ1	2 шт.
Трансформатор напряжения	НАЛИ-НТЗ-10-07 УХЛ2	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.10	1 шт.
Счетчик электрической энергии многофункциональный - измеритель ПКЭ	ТЕ3000.02	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Формуляр	7067-СУЭ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Белогорск» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Юридический адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2938

Регистрационный № 94027-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) тяговой подстанции «Большая Омутная» Забайкальской ЖД - филиала ОАО «РЖД» в границах Амурской области

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Большая Омутная» Забайкальской ЖД -филиала ОАО «РЖД» в границах Амурской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер, устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД. С УСПД данные передаются по каналу связи на уровень ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, устройств о синхронизации времени УСВ-3.

Периодичность сравнения показаний часов между ИВК и устройством синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 7070-2.1-СУЭ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В сервере АИИС КУЭ ОАО «РЖД» используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

ПО «ГОРИЗОНТ» не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения «ГОРИЗОНТ»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ГОРИЗОНТ
Номер версии (идентификационный номер) ПО	не ниже 1.13
Цифровой идентификатор ПО (библиотека Eac.MetrologicallySignificantComponents.dll)	54b0a65fcdd6b713b20fff43655da81b
Алгоритм вычисления цифрового идентификатора	MD 5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Уровень ИИК						Уровень ИВКЭ	Уровень ИВК
		Вид СИ	Тип, модификация СИ		Класс точности	Коэффициент трансформации	Рег. №	УСПД (тип, рег. №)	УССВ (тип, рег. №)
1	2	3	4		5	6	7	8	9
1	ВЛ-02-220 кВ (Бамовская)	Счетчик	A1802RALQ-P4GB-DW-4		0,2S/0,5	1	31857-11	ЭКОМ-3000 рег. № 17049-14	УСВ-3 рег. № 64242-16
		ТТ	A	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	1200/1	53971-13
		ТТ	B	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	1200/1	53971-13
		ТТ	C	ТРГ-УЭТМ®-220 IV УХЛ1	0,2S	1200/1	53971-13
		ТН	A	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	B	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05
		ТН	C	НАМИ-220 УХЛ1	0,2	(220000/V3)/(100/V3)	20344-05

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для ИК № 1 активная, реактивная.

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uhom	от 99 до 101
- ток, % от Ihom	от 1 до 100
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электрической энергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uhom	от 90 до 110
- ток, % от Ihom	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +5 до +35
- для УСПД	от +10 до +25
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ТЕ3000: - средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка до отказа, ч, не менее	100000
устройство синхронизации времени УСВ-3: - среднее время наработки на отказ, ч	45000
- время восстановления, ч	2
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТРГ-УЭТМ®-220 IV УХЛ1	3 шт.
Трансформатор напряжения	НАМИ-220 УХЛ1	3 шт.
Счетчик электрической энергии многофункциональный	A1802RALQ-P4GB-DW-4	1 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Устройство синхронизации времени	УСВ-3	1 шт.
Формуляр	7070-2.1-СУЭ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Большая Омутная» Забайкальской ЖД -филиала ОАО «РЖД» в границах Амурской области». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Юридический адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Изготовитель

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД») ИНН 7708503727

Адрес: 107174, г. Москва, вн. тер. г. Муниципальный Округ Басманный, ул. Новая Басманная, д. 2/1, стр. 1

Телефон: +7 (499) 262-99-01

E-mail: info@rzd.ru

Web-сайт: www.rzd.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

---
