МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

08 октября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «ОК »    оотоОро    2025 г. № _110

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 94018-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды электронные АКВАМЕТРИК (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.

Принцип действия счётчиков основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.

Конструктивно счётчики состоят из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).

Электронный блок изолирован от измеряемой среды прочным пластмассовым корпусом с уплотнительным кольцом.

Счетчики имеют возможность по беспроводным каналам связи осуществлять передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.

Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.

Счетчики имеют две батареи: одна батарея (базовая) находится в опломбированном отсеке корпуса и питает метрологический модуль, отвечающий за измерение ресурса и работу внутреннего интерфейса. Вторая батарея (дополнительная) находится в неопломбированном отсеке корпуса с возможностью замены без вскрытия пломбы и отвечает за передачу данных и работу внешних интерфейсов. Наличие или отсутствие дополнительной батареи не влияет на работу счетчика и его метрологические характеристики.

Счетчики выпускаются в следующих исполнениях:

Счётчик воды электронный АКВАМЕТРИК-«Х1»-«Х2»-«Х3» -«Х4» где    «Х1» - диаметр условного прохода, DN, мм: «15», «20»;

«Х2» - монтажная длина, мм: 80 или 110 для DN 15; 130 для DN 20;

«Х3» - метрологический класс счетчиков по ГОСТ Р 50193.1-92: «В» - для класса точности В; «С» - для класса точности С.

«Х4» - вид интерфейсов связи: «L» - счетчик оснащен интерфейсом LoRa; «N» - счетчик оснащен интерфейсом Nb-IoT; «W» - счетчик оснащен интерфейсом Wi-Fi; «R» - счетчик оснащен интерфейсом RS-485; «Z» - счетчик оснащен интерфейсом ZigBee; «B» - счетчик оснащен интерфейсом Bluetooth.

Счетчики всех исполнений имеют калибровочный разъём, интерфейс внутренней связи «NFC» (опционально).

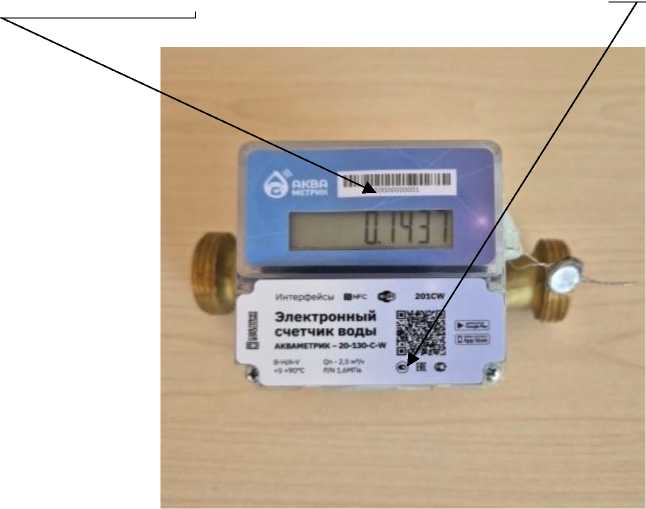

Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.

Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 12 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.

Пломбирование счетчика предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией в виде соединительного кольца, на котором предусмотрена установка пломбы завода-изготовителя. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа

Место установки пломбы завода-изготовителя

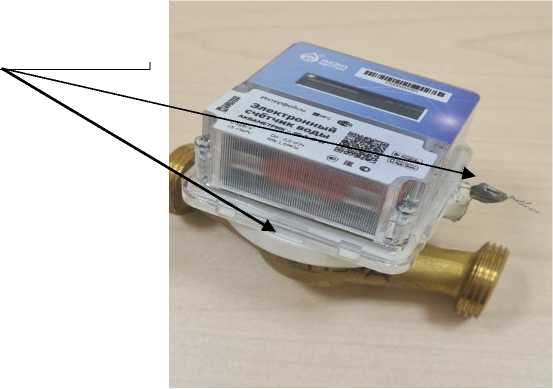

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Нанесение знака поверки на средство измерений не предусмотрено.

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Наименование и идентификационные данные ПО

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится в правом нижнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63.120-100-16677621-2024 «Счётчики воды электронные АКВАМЕТРИК. Руководство по эксплуатации».

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 26.51.63.120-100-16677621-2024 Счётчики воды электронные АКВАМЕТРИК. Технические условия

Общество с ограниченной ответственностью «СМАРТИКО»

(ООО «СМАРТИКО»)

Юридический адрес: 117449, г. Москва, ул. Шверника 18/1/77

ИНН: 7727047935

Телефон: +7 (495) 545-49-98

E-mail: info@smartiko.ru

Web-сайт: https://smartiko.ru

Общество с ограниченной ответственностью «Миноль энергосбережение»

(ООО «Миноль энергосбережение»)

Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 13

ИНН: 7202110760

Телефон: +7 (3452) 681-341

E-mail: sales@minol.ru

W eb -сайт: https://minol-service.ru/

Общество с ограниченной ответственностью «СМАРТИКО»

(ООО «СМАРТИКО»)

Юридический адрес: 117449, г. Москва, ул. Шверника 18/1/77

Адрес места осуществления деятельности: 15419, г. Москва, ул. 2-ой Рощинский пр-д, д. 8, стр.7, оф 610

ИНН: 7727047935

Телефон: +7 (495) 545-49-98

E-mail: info@smartiko.ru

Web-сайт: https://smartiko.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru Web-сайт: https://www.kip-mce.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311313

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

⁰__^бря 2025 г. №

Лист № 1

Регистрационный № 92280-24                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ

Назначение средства измерений

Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ предназначены для измерений объема питьевой воды в системах холодного водоснабжения.

Описание средства измерений

Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение объема на индикаторном устройстве. Крыльчатка конструктивно защищена от воздействия внешним магнитным полем.

Индикаторное устройство счетчиков имеет ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.

Сигнальная звездочка предназначена для повышения разрешающей способности счетчиков при снятии показаний.

Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.

Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счетчик может использоваться автономно, а также в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.

Структура условного обозначения счетчиков:

Таблица 1 - Структура условного обозначения счетчиков

Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки в виде цифрового обозначения на индикаторное устройство.

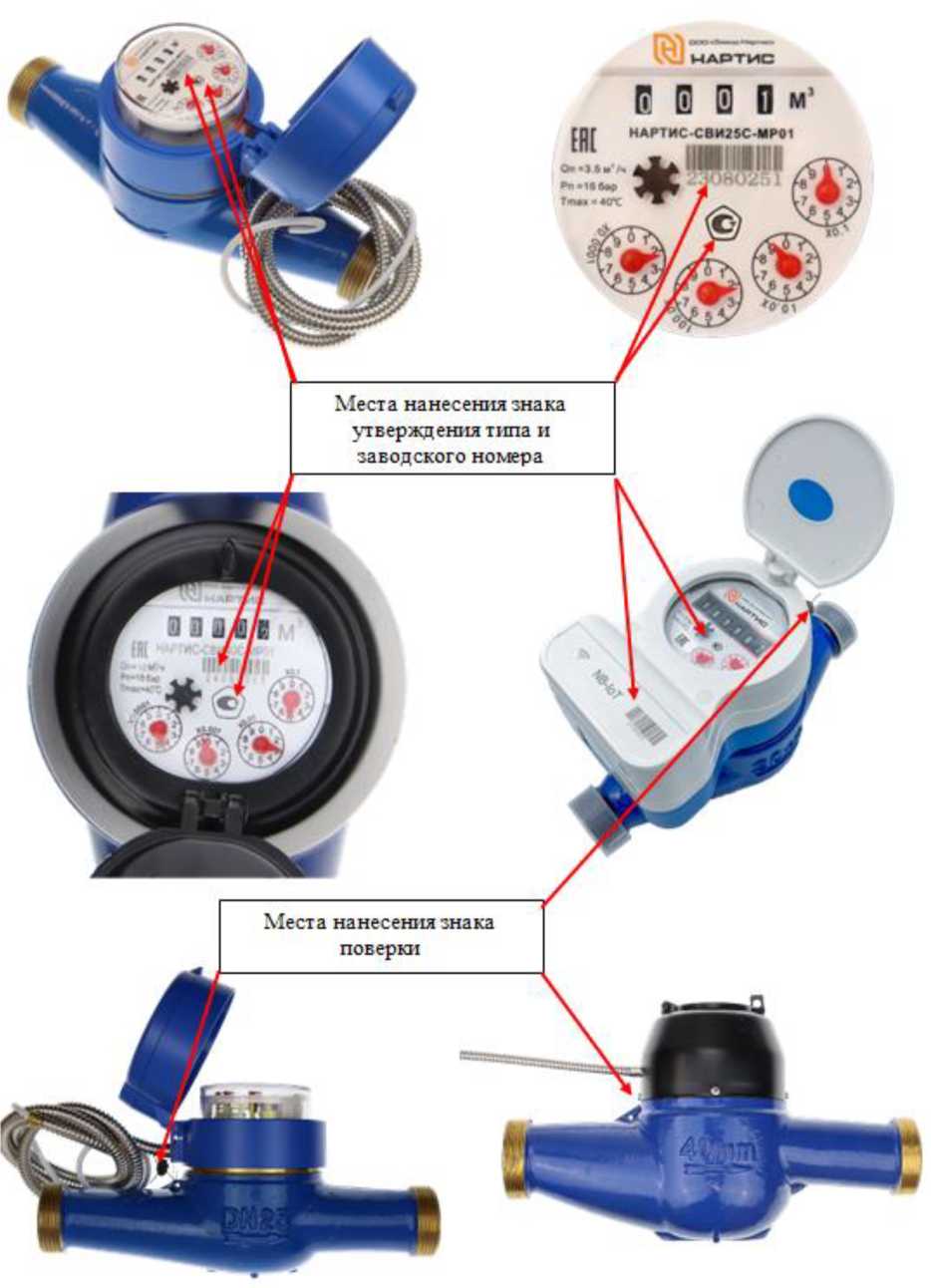

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

ЧАВТИС

Е В В 0 м’

НАРГИС-СВИ25С-МР41

IMlinilll

Места нанесения знака утверждения типа и заводского номера

Места нанесения знака поверки

Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа

Встроенное программное обеспечение счетчиков НАРТИС-СВИ (далее - ПО) производит считывание показаний со счетного механизма, а также формирует ответы на запросы, поступающие по интерфейсам связи. ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически незначимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице.

ПО не доступно для пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 2 - Идентификационное данные автономного программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики счетчиков класса точности B

Таблица 4 - Метрологические характеристики счетчиков класса точности C

Продолжение таблицы 4

Таблица 5 - Технические характеристики

наносится на лицевую панель счетчика фотохимическим методом и на титульный лист паспорта типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в п. 3 «Использование по назначению» руководства по эксплуатации НРДЛ.405544.002РЭ.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (часть 1)

ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50193.2-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке

ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний

НРДЛ.405544.002ТУ Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ. Технические условия

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162604, Вологодская область, г. Череповец, Северное шоссе, д. 40В

Телефон: +7 (8202) 20-20-27

Web-сайт: nartis.ru

E-mail: info@nartis.ru

Общество с ограниченной ответственностью «Завод НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Адрес: 162604, Вологодская область, г. Череповец, Северное шоссе, д. 40В

Телефон: +7 (8202) 20-20-27

Web-сайт: nartis.ru

E-mail: info@nartis.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
