Номер по Госреестру СИ: 93959-24
93959-24 Угломеры для измерения углов отклонения горизонтальных плоскостей
(тип 30.9950.0080.000)
Назначение средства измерений:
Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000 (далее - угломеры) предназначены для измерений углов отклонения переднего горизонтального оперения (ПГО) и флаперонов.
Внешний вид.
Угломеры для измерения углов отклонения горизонтальных плоскостей
Рисунок № 1
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195779
ID в реестре СИ - 1421550
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип 30.9950.0080.000,
Производитель
Изготовитель - Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
Страна - РОССИЯ
Населенный пункт - г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 1
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Угломеры для измерения углов отклонения горизонтальных плоскостей (тип 30.9950.0080.000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93957-24 29.11.2029 |
Приспособления для замера хода педалей, тип 11.9950.8.965.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93958-24 29.11.2029 |
Угломеры на рукоятку управления объектом, тип 11.9950.8.015.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
93959-24 29.11.2029 |
Угломеры для измерения углов отклонения горизонтальных плоскостей, тип 30.9950.0080.000 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
|
94500-25 31.01.2030 |
Динамометры, 30.9950 Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Угломеры для измерения углов отклонения горизонтальных плоскостей (тип 30.9950.0080.000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Угломеры для измерения углов отклонения горизонтальных плоскостей (тип 30.9950.0080.000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5.2 и 5.3 документа «Угломеры для измерения углов отклонения горизонтальных плоскостей 30.9950.0080.000 30.9950.0080.000 ПС Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
«Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000. Технические условия ТУ 30.9950.0080.998».
ПравообладательПубличное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)
ИНН 7708619320
Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Изготовитель
Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)ИНН 7708619320
Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Производственная площадка:
Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)
ИНН 7708619320
Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1
Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Принцип работы угломера основан на совмещении угломера с краем флаперона и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения флаперона от нулевого положения.
Угломер представляет собой прибор, закрепляемый на краю флаперона и измеряющий угол отклонения с помощью стрелки-нониуса (маятникового типа).
Угломер состоит из шкалы, стрелки маятникового типа с нониусом, гаек для юстировки шкалы, струбцины, включающей верхнюю упорную пяту, основание и зажимную гайку.
Угломеры изготавливаются в двух исполнениях: 30.9950.0080.901 - для измерения углов отклонения горизонтальных плоскостей с правой стороны авиационной техники, 30.9950.0080.902 - с левой стороны авиационной техники.
Возможность нанесения знака поверки отсутствует.

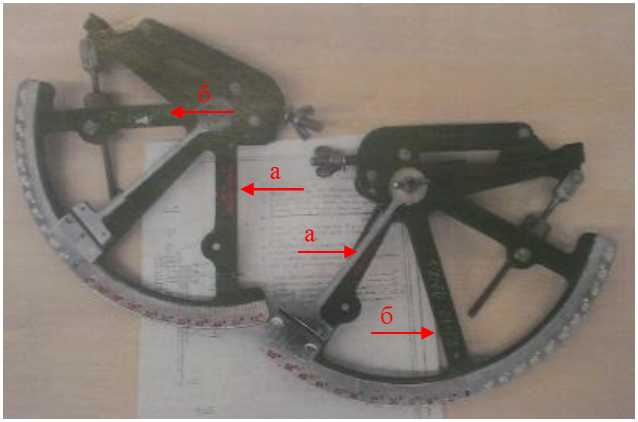

Общий вид угломеров с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.
