Сведения о средстве измерений: 93958-24 Угломеры на рукоятку управления объектом

Номер по Госреестру СИ: 93958-24
93958-24 Угломеры на рукоятку управления объектом
(тип 11.9950.8.015.000)

Назначение средства измерений:
Угломеры на рукоятку управления объектом тип 11.9950.8.015.000 (далее - угломеры) предназначены для измерений величины углов отклонения рукоятки управления в продольном (тангаж) и поперечном (крен) каналах управления самолетом.

сертификация программного обеспечения
Внешний вид. Угломеры на рукоятку управления объектом, http://oei-analitika.ru рисунок № 1
Внешний вид.
Угломеры на рукоятку управления объектом
Рисунок № 1

Общие сведения

Дата публикации - 02.12.2024
Срок свидетельства - 29.11.2029
Номер записи - 195778
ID в реестре СИ - 1421549
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

тип 11.9950.8.015.000,

Производитель

Изготовитель - Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")
Страна - РОССИЯ
Населенный пункт - г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2809 от 2024.11.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Угломеры на рукоятку управления объектом (тип 11.9950.8.015.000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93957-24
29.11.2029
Приспособления для замера хода педалей, тип 11.9950.8.965.000
Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва)
ОТ
МП
1 год
93958-24
29.11.2029
Угломеры на рукоятку управления объектом, тип 11.9950.8.015.000
Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва)
ОТ
МП
1 год
93959-24
29.11.2029
Угломеры для измерения углов отклонения горизонтальных плоскостей, тип 30.9950.0080.000
Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва)
ОТ
МП
1 год
94500-25
31.01.2030
Динамометры, 30.9950
Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК") (РОССИЯ г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПАО "ОАК" - НАЗ им. В.П. Чкалова), г. Москва)
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

  • выборка по годам или за все время формирования БД, начиная с 2010 года
  • по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Бесплатный

Кто поверяет Угломеры на рукоятку управления объектом (тип 11.9950.8.015.000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • тип 11.9950.8.015.000
  • 4 4 0 4 0 4 0 4

    Стоимость поверки Угломеры на рукоятку управления объектом (тип 11.9950.8.015.000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 5.2 и 5.3 документа «Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. 11.9950.8.015.000ПС Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);

    «Угломеры на рукоятку управления объектом тип 11.9950.8.015.000. Технические условия ТУ 11.9950.8.015.998».

    Правообладатель

    Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)

    ИНН 7708619320

    Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

    Изготовитель

    Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)
    ИНН: 7708619320, КПП: 770501001
    Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
    Производственная площадка:
    Филиал Публичного акционерного общества «Объединенная авиастроительная корпорация» - Новосибирский авиационный завод имени В.П.Чкалова (Филиал ПАО «ОАК» - НАЗ им. В.П.Чкалова)
    ИНН 7708619320
    Юридический адрес: 115054, г. Москва, ул. Большая Пионерская, д. 1
    Почтовый адрес: 630051, г. Новосибирск, ул. Ползунова, д. 15

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
    Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

    Правообладатель

    Публичное акционерное общество «Объединенная авиастроительная корпорация» (ПАО «ОАК»)
    ИНН 7708619320
    Юридический адрес:115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1

    Принцип работы угломера основан на совмещении угломера с рукояткой управления и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения рукоятки управления от нулевого положения.

    Угломер представляет собой прибор, закрепляемый на рукоятке управления и измеряющий угол отклонения с помощью стрелки-нониуса.

    Угломер состоит из шкалы, стрелки-нониуса, гайки для юстировки шкалы, винта для крепления угломера, кронштейна, включающего зажимной винт и динамометр.

    Возможность нанесения знака поверки отсутствует.

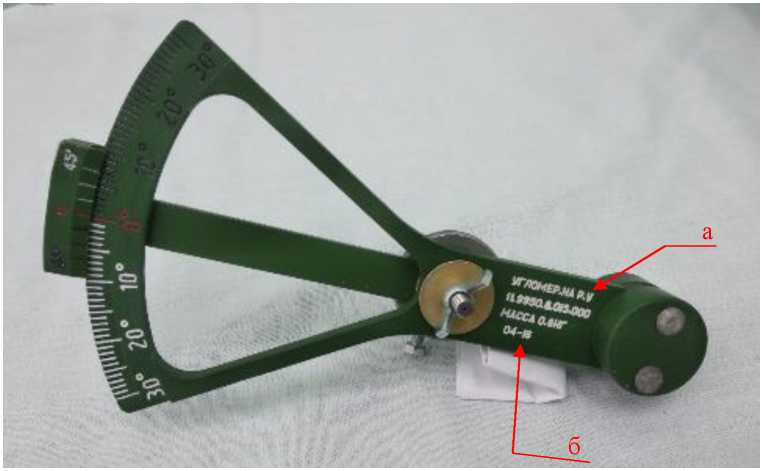

    Общий вид угломера с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.

    Внешний вид. Угломеры на рукоятку управления объектом (тип 11.9950.8.015.000), http://oei-analitika.ru

    а - место нанесения маркировки, б - место нанесения заводского номера

    Рисунок 1 - Общий вид угломера

    Маркировка наносится методом гравировки и содержит информацию о наименовании угломера, его типе и массе. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и дефиса, наносятся методом гравировки.

    Пломбирование угломеров не предусмотрено.


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Кол.

    Угломер на рукоятку управления объектом тип

    11.9950.8.015.000

    11.9950.8.015.000

    1 шт.

    Паспорт

    11.9950.8.015.000ПС

    1 экз.

    Методика поверки

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Цена деления основной шкалы, .. °

    1

    Предел измерения углов отклонения, . °

    ±30

    Пределы допустимой абсолютной погрешности измерений углов, . '

    ±15

    Значение отсчета по нониусу стрелки, . '

    15

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями:

    - диапазон температуры окружающего воздуха, °C

    от -50 до +50

    - относительная влажность воздуха, %, не более

    98

    - атмосферное давление, кПа

    от 84 до 106,7

    Габаритные размеры мм, не более

    - длинна

    250

    - ширина

    250

    - высота

    100

    Масса, кг, не более

    1

    Средний срок службы, лет, не менее

    30
