Сведения о средстве измерений: 93912-24 Измеритель крутящего момента силы

Номер по Госреестру СИ: 93912-24
93912-24 Измеритель крутящего момента силы
(TDF 50,0)

Назначение средства измерений:
Измеритель крутящего момента силы TDF 50,0 (далее по тексту - измеритель TDF 50,0) предназначен для измерений крутящего момента силы при направлении действия момента по и против часовой стрелки.

сертификация программного обеспечения
Внешний вид. Измеритель крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 1
Внешний вид. Измеритель крутящего момента силы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 2
Внешний вид. Измеритель крутящего момента силы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измеритель крутящего момента силы
Рисунок № 3

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства -
Номер записи - 195749
ID в реестре СИ - 1421492
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "УРАРТУ" (ООО "УРАРТУ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Измеритель крутящего момента силы (TDF 50,0)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "УРАРТУ" (ООО "УРАРТУ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90325-23

Датчики крутящего момента силы, TDF
Общество с ограниченной ответственностью "УРАРТУ" (ООО "УРАРТУ") (РОССИЯ г. Самара)
ОТ
МП
1 год
93912-24

Измеритель крутящего момента силы, TDF 50,0
Общество с ограниченной ответственностью "УРАРТУ" (ООО "УРАРТУ") (РОССИЯ г. Самара)
ОТ
МП
1 год

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измеритель крутящего момента силы (TDF 50,0)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измеритель крутящего момента силы (TDF 50,0)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

В измерителе TDF 50,0 используется встроенное программное обеспечение (далее -ПО). Встроенное ПО предназначено для обработки измерительной информации, поступающей от первичного преобразователя, отображения результатов измерений и передачи результатов измерений по каналу связи RS-485.

Аппаратная защита от несанкционированного доступа обеспечивается применением пломб.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

обеспечения

Таблица 1 -

данные

Идентификационные признаки

Значения

Идентификационное наименование ПО

AI RS485 Converter

Номер версии (идентификационный номер) ПО

1.0.8


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на шильдик, расположенный на первичном преобразователе.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Измеритель крутящего момента силы TDF 50. Руководство по эксплуатации», Раздел 4 «Использование по назначению».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Росстандарта от 31 июля 2019 г. № 1794.

Правообладатель

Общество с ограниченной ответственностью «УРАРТУ» (ООО «УРАРТУ») ИНН 6318153850

Юридический адрес: 443086, г. Самара, Московское ш., д. 34А, к. 3Б, оф. 23 Телефон: +7 (846) 205-66-44

E-mail: info@aseu.ru

Web-сайт: info@aseu.ru

Изготовитель

Общество с ограниченной ответственностью «УРАРТУ» (ООО «УРАРТУ») ИНН 6318153850
Адрес: 443086, г. Самара, Московское ш., д. 34А, к. 3Б, оф. 23 Телефон: +7 (846) 205-66-44
E-mail: info@aseu.ru
Web-сайт: info@aseu.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru Web-сайт: www.vniim.ru
«Всероссийский
Д.И.Менделеева»

Правообладатель

Общество с ограниченной ответственностью «УРАРТУ» (ООО «УРАРТУ») ИНН 6318153850
Юридический адрес: 443086, г. Самара, Московское ш., д. 34А, к. 3Б, оф. 23 Телефон: +7 (846) 205-66-44
E-mail: info@aseu.ru
Web-сайт: info@aseu.ru

К настоящему типу относится измеритель крутящего момента силы TDF 50,0 с зав. № U5010.

Измеритель TDF 50,0 состоит из первичного преобразователя, усилителя ТС 240 и преобразователя AI-RS485.

Первичный преобразователь включает в себя измерительный фланец и высокочастотный передатчик. Измерительный фланец - это ротор первичного преобразователя, изготовленный из высокопрочной стали, на котором наклеены 4 тензорезистора, подключённые по мостовой схеме, усилитель, фильтр низких частот и расположены для передачи

высокочастотный преобразователь. Конструктивно все элементы на электромагнитной подложке, которая выполняет роль антенны и служит телеметрического сигнала на высокочастотный передатчик.

первичного передачи его

Высокочастотный передатчик представляет собой статор преобразователя и служит для приёма сигнала с измерительного фланца и на усилитель. Через усилитель осуществляется питание первичного преобразователя и передача измерительного сигнала на преобразователь AI-RS485.

Преобразователь AI-RS485 предназначен для приёма и преобразования аналогового сигнала в цифровой, обработки измерительной информации, передачи и отображения результата измерений.

Преобразователь AI-RS485 выполнен в виде электронного модуля, размещённого в пластмассовом корпусе, на котором расположены дисплей и клеммы для подключения проводов.

Преобразователь AI-RS485 выполняет следующие функции:

  • -  обработку измерительной информации, поступающей от первичного преобразователя;

  • - отображение на дисплее результатов измерений;

  • - передачу результатов измерений по каналу связи RS-485.

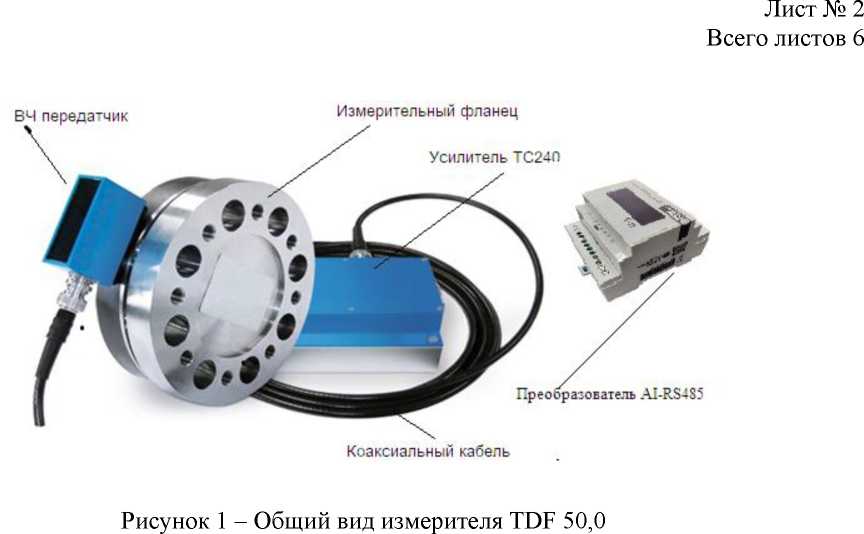

Общий вид измерителя TDF 50,0 представлен на рисунке 1.

Внешний вид. Измеритель крутящего момента силы (TDF 50,0), http://oei-analitika.ru

от несанкционированного доступа выполнено опломбирование

защиты

преобразователя при помощи наклейки, закреплённой на линии разъёма

Для усилителя и корпусов.

Заводской номер в числовом формате нанесён типографским способом на шильдик, расположенный на первичном преобразователе (рисунок 2), и в паспорт. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Измеритель крутящего момента силы (TDF 50,0), http://oei-analitika.ru

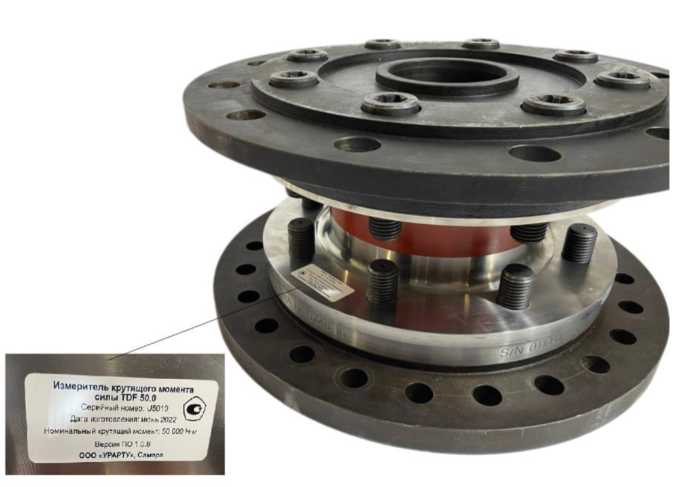

Рисунок 2 - Первичный преобразователь измерителя TDF 50,0. Шильдик

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Внешний вид. Измеритель крутящего момента силы (TDF 50,0), http://oei-analitika.ru

Пломба

б

а

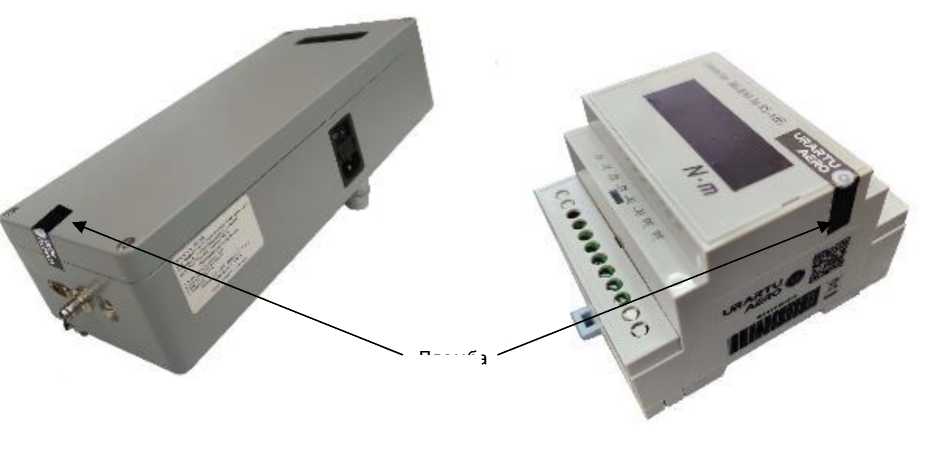

Рисунок 3 - Схема пломбировки от несанкционированного доступа а - усилитель ТС 240, б - преобразователя AI-RS485


Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Измеритель крутящего момента силы TDF 50,0

TDF 50,0

1 шт.

в составе:

- первичный преобразователь в составе

- измерительный фланец

1 шт.

- высокочастотный передатчик

1 шт.

- усилитель ТС 240

1 шт.

- преобразователь AI-RS485

1 шт.

- коаксиальный кабель

1 шт.

Паспорт

TDF50-08.11 ПС

1 экз.

Руководство по эксплуатации

TDF50-08.11 РЭ

1 экз.


измерителя TDF 50,0 приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений крутящего момента силы, Н^м

от 1^103 до 5^104

Верхний предел (ВП) измерений, Н^м

5^104

Пределы допускаемой, приведённой к ВП измерений, погрешности измерений крутящего момента силы, %

±0,4

Таблица 3 - Основные технические

Наименование характеристики

Значение

Направление действия крутящего момента силы1)

М±

Параметры электрического питания:

- напряжение переменного тока, В

230+33

- частота переменного тока, Гц

50,0+0,5

Потребляемая мощность, В^А, не более

0,350

Масса, кг, не более

- первичный преобразователь в составе:

- измерительный фланец

59

- высокочастотный передатчик

0,2

- усилитель ТС 240

2,8

- преобразователь AI-RS485

0,15

Габаритные размеры, мм, не более - первичный преобразователь

- диаметр

406

- длина

180

- высокочастотный передатчик

- глубина

25

- ширина

60

- высота

35

- усилитель

- глубина

160

- ширина

360

- высота

90

- преобразователь AI-RS485

- глубина

58

- ширина

71

- высота

90

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность воздуха при температуре +25 °С, %, не

80

более

1) М± - крутящий момент силы, действующий по (+) и против (-) часовой стрелки

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

8

Средняя наработка до отказа, ч, не менее

1000
