Номер по Госреестру СИ: 90325-23
90325-23 Датчики крутящего момента силы
(TDF)
Назначение средства измерений:
Датчики крутящего момента силы TDF (далее по тексту - датчики), предназначены для измерений крутящего момента силы.
Внешний вид.
Датчики крутящего момента силы
Рисунок № 1
Внешний вид.
Датчики крутящего момента силы
Рисунок № 2
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия датчиков основан на преобразовании крутящего момента силы, приложенного к упругому элементу датчика в электрический сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах измерительного тела датчика. Электрические сигналы с тензорезисторов передаются через высокочастотный передатчик в преобразователь, для последующего вывода на измерительный усилитель.
Конструктивно датчики состоят из упругого элемента, жестко закрепленного с соединительными фланцами.
Упругий элемент датчика включает в себя ротор, набор тензорезисторов, высокочастотный преобразователь и разъем для подключения измерительного усилителя.
Датчики могут использоваться для измерений в режимах статического и динамического приложения нагрузки, в направлении нагружения по/против часовой стрелки.
Датчики изготовлены в количестве четырёх единиц. К датчикам данного типа относятся модификация TDF 0,5 заводской №U0501, модификации TDF 5,0 заводские №№U5001, U5002, U5003, отличающиеся диапазоном изменений и габаритными размерами.
Пломбирование датчиков и нанесение знака поверки на корпус не предусмотрено.
На упругом элементе датчика при помощи клеящего состава установлена маркировочная табличка, содержащая информацию о производителе, заводском номере и модификации. Заводской номер в виде цифрового кода нанесен типографским способом.
Общий вид датчиков представлен на рисунках 1 и 2.

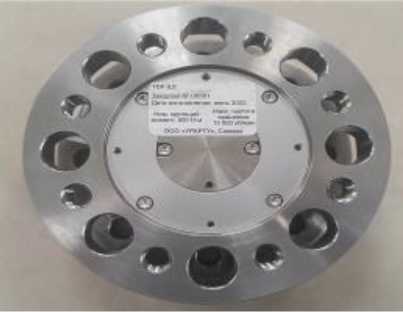

Рисунок 1. Датчик TDF 0,5

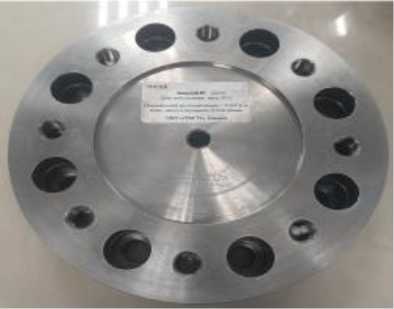

Рисунок 1. Датчик TDF 5,0
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение | |
Модификация |
TDF 0,5 |
TDF 5,0 |
Номинальное значение крутящего момента силы, Н^м |
500 |
5000 |
Пределы допускаемой приведенной к номинальному значению погрешности измерения крутящего момента силы, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение | |
Модификация |
TDF 0,5 |
TDF 5,0 |
Номинальное значение выходного сигнала, В |
5,0 | |
Габаритные размеры датчика: | ||
- диаметр, мм, не более |
135 |
200 |
- ширина, мм, не более |
50 |
56 |
Масса датчика, кг, не более |
2 |
8 |
Номинальное значение напряжения питания постоянного тока, В |
24 | |
Рабочий диапазон частоты вращения датчика, об/мин |
0 до 8000 |
от 0 до 4000 |
Рабочие условия эксплуатации датчика: | ||
- температура окружающего воздуха, °С |
от +10 до +40 | |
- относительная влажность воздуха, %, не более |
80 |
