Номер по Госреестру СИ: 93908-24
93908-24 Термопреобразователи с унифицированным выходным сигналом
(MBT3560R)
Назначение средства измерений:
Термопреобразователи с унифицированным выходным сигналом MBT3560R (далее -термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу оболочки измерительной вставки, и преобразований измеренных значений температуры в унифицированный сигнал постоянного тока.
Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 1
Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 2
Общие сведения
Дата публикации - 28.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195745
ID в реестре СИ - 1421488
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MBT3560R, 3560R,
Производитель
Изготовитель - Акционерное общество "Ридан" (АО "Ридан")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Истра
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 46
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термопреобразователи с унифицированным выходным сигналом (MBT3560R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Ридан" (АО "Ридан")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93276-24 23.09.2029 |
Преобразователи давления, MBS Акционерное общество "Ридан" (АО "Ридан") (РОССИЯ Московская обл., г. Истра) |
ОТ МП |
3 года |
|
93907-24 27.11.2029 |
Термопреобразователи сопротивления платиновые, MBT5250R Акционерное общество "Ридан" (АО "Ридан") (РОССИЯ Московская обл., г. Истра) |
ОТ МП |
2 года |
|
93908-24 27.11.2029 |
Термопреобразователи с унифицированным выходным сигналом , MBT3560R Акционерное общество "Ридан" (АО "Ридан") (РОССИЯ Московская обл., г. Истра) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователи с унифицированным выходным сигналом (MBT3560R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 11 | 11 | 0 | 0 | 0 | 0 | 0 | ||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 24 | 24 | 24 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Термопреобразователи с унифицированным выходным сигналом (MBT3560R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ДФВЛ.405211.001ТУ. Термопреобразователи с унифицированным выходным сигналом MBT3560R. Технические условия.
ПравообладательАкционерное общество «Ридан» (АО «Ридан»)
ИНН 5017135710
Юридический адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
Изготовитель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Юридический адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Принцип действия термопреобразователей основан на измерении и преобразовании чувствительным элементом (ЧЭ) значения измеренной температуры в эквивалентный сигнал электрического сопротивления и последующего преобразования в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА.
Термопреобразователи конструктивно выполнены в виде измерительной вставки из нержавеющей стали со штуцерным присоединением (G 1/2А) и соединительного узла, в который встроен нормирующий преобразователь аналоговых сигналов (НП). Подключение к измерительной цепи осуществляется при помощи пластикового разъема штекерного типа (DIN 43650А).
Внутрь вставки помещен один тонкопленочный платиновый ЧЭ с минеральной изоляцией внутренних проводов и с номинальной статической характеристикой (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009.
Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной наклейке, прикрепленной к верхней части ТС. Заводской номер ТС наносится типографским методом или иным, предусмотренным изготовителем. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТС приведены на рисунке 1.
Фотография общего вида ТС с указанием мест нанесения заводского номера приведены на рисунке 2.

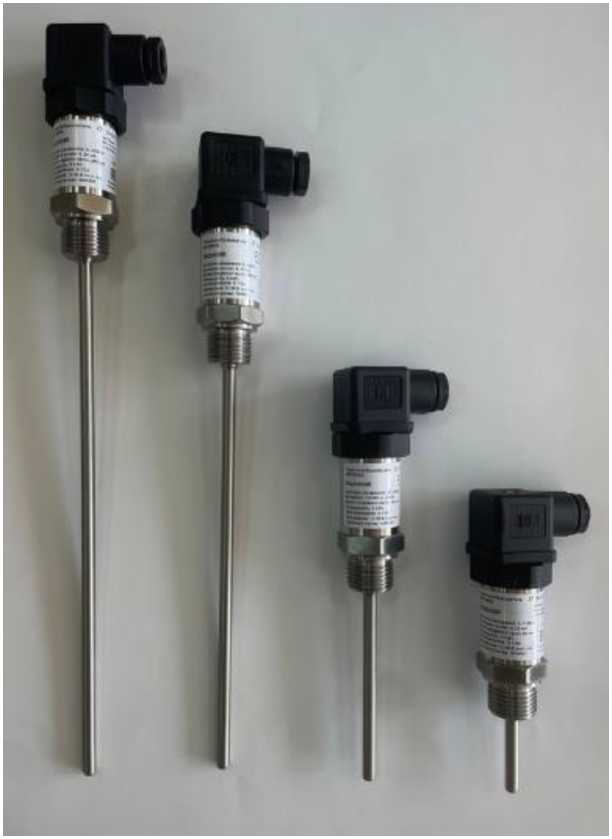

Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом MBT3560R
Место нанесения
заводского номера

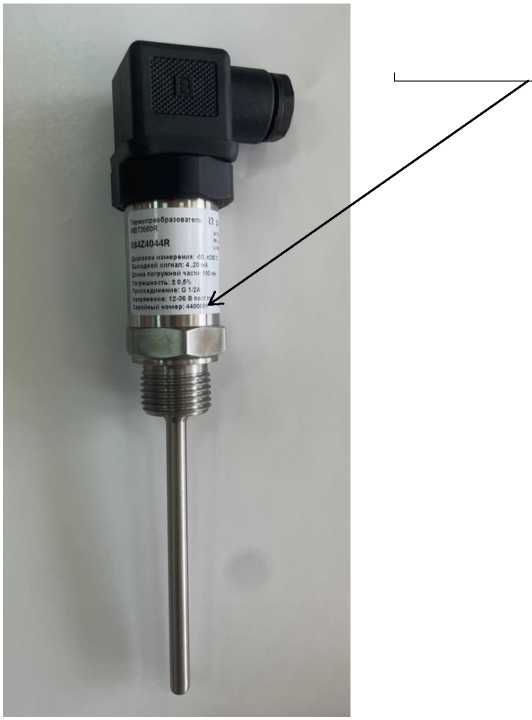

Рисунок 2 - Общий вид термопреобразователей с унифицированным выходным сигналом MBT3560R с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь с унифицированным выходным сигналом |
MBT3560R |
1 шт. |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
по запросу в электронной форме |
|
Паспорт |
- |
1 экз. |
- |
Метрологические и основные технические характеристики ТС приведены в таблицах 1, 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +100 от 0 до +200 от -50 до +150 от -50 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности при изменении температуры от +15 до +25 °С на каждые 10 °С, %/10 °С |
±0,1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %), МОм, не менее |
100 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Диаметр монтажной части, мм |
6 |
|
Длина монтажной части, мм |
от 50 до 250 |
|
Масса, кг, не более |
0,5 |
|
Рабочие условия эксплуатации:
|
от -25 до +85 95 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
10 |
