Номер по Госреестру СИ: 93276-24
93276-24 Преобразователи давления
(MBS)
Назначение средства измерений:
Преобразователи давления MBS (далее - преобразователи) предназначены для непрерывных измерений избыточного давления жидких, газообразных сред и дальнейшего преобразования измеряемых значений величин в унифицированный выходной сигнал.

Внешний вид.
Преобразователи давления
Рисунок № 1

Внешний вид.
Преобразователи давления
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на этикетку, прикрепленную к корпусу преобразователя давления MBS, методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления MBSГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ДФВЛ.406239.001 ТУ. Преобразователи давления MBS. Технические условия.
Изготовитель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Юридический адрес: 143581, Московская обл., г. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Правообладатель Акционерное общество «Ридан» (АО «Ридан»)
ИНН 5017135710
Адрес: 143581, Московская обл., г. Истра, д. Лешково, д. 217
Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
E-mail: office@vniims.ru
web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Адрес: 143581, Московская обл., г. Истра, д. Лешково, д. 217
Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента - мембраны. Под воздействием давления измеряемой среды мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. Изменение сопротивления с помощью электронного преобразователя измеряется и преобразуется в унифицированный аналоговый выходной сигнал в виде постоянного электрического тока или напряжения пропорционально измеряемому давлению.
Конструктивно преобразователи выполнены в металлическом корпусе с резьбовым штуцером, с герметичным штекером и кабельным вводом.
Преобразователи изготавливают в одной модификации - MBS1700R.
Общий вид преобразователей представлен на рисунке 1.
Заводской/серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения по системе нумерации изготовителя наносится на этикетку, прикрепленную к корпусу преобразователя типографским способом в месте, указанном на рисунке 1.
Преобразователи выполнены в неразъемной конструкции, несанкционированный доступ невозможен.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.

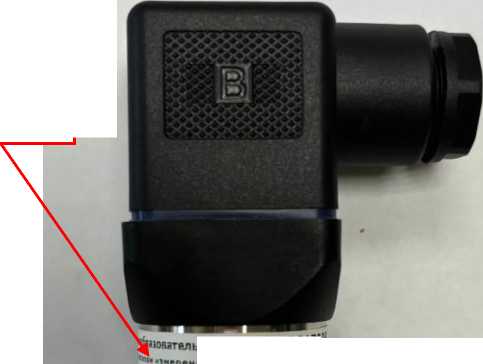

Место нанесения знака утверждения типа

ьдааления MBS170'
о,..0.1 МПа

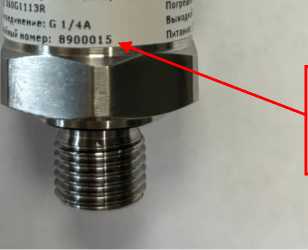

Место нанесения заводского/серийного номера
Рисунок 1 - Общий вид преобразователей давления MBS с местом нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальный диапазон измерений избыточного давления1), бар (МПа) - для преобразователей с выходным сигналом от 4 до 20 мА |
от 0 до 400 (от 0 до 40) |
- для преобразователей с выходным сигналом от 0 до 10 В |
от 0 до 25 (от 0 до 2,5) |
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
± 0,5 |
Вариация выходного сигнала, % |
0,25 |
Пределы допускаемой дополнительной приведенной погрешности измерений к диапазону измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С |
± 0,15 |
Выходной сигнал: |
от 4 до 20 мА, от 0 до 10 В |
Примечания: 1) Допускается изготовление преобразователей на любой диапазон измерений, лежащий | |
внутри максимального диапазона измерений с указанием величины диапазона измерений в | |
паспорте на преобразователь. |
Таблица 2 - Общие технические характеристики
Наименование характеристики |
Значение |
Предельное давление перегрузки |
3-х кратный диапазон измерений |
Параметры электропитания: - диапазон напряжений питания постоянного тока, В |
от 12 до 36 |
Класс защиты |
IP65 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 70 от 84,0 до 106,7 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +85 |
Габаритные размеры, мм, не более |
86x41x27 |
Масса, кг, не более |
0,25 |
Потребляемая мощность, В^А, не более |
0,8 |
Средняя наработка на отказ, не менее, ч |
87600 |
Средний срок службы, лет, не менее |
10 |
