93907-24 Термопреобразователи сопротивления платиновые
(MBT5250R)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые MBT5250R (далее -термопреобразователи или ТС) предназначены для измерений температуры газообразных, жидких и сыпучих сред, неагрессивных к материалу оболочки измерительной вставки.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ДФВЛ.405211.002ТУ. Термопреобразователи сопротивления платиновые MBT5250R. Технические условия.
ПравообладательАкционерное общество «Ридан» (АО «Ридан»)
ИНН 5017135710
Юридический адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
Изготовитель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Ридан» (АО «Ридан»)ИНН 5017135710
Юридический адрес: 143581, Московская обл., г.о. Истра, д. Лешково, д. 217 Телефон: +7 (495) 792-57-57
E-mail: info@ridan.ru
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки из нержавеющей стали со штуцерным присоединением (G 1/2A) и пластиковым разъемом штекерного типа (DIN 43650А) для присоединения к измерительной цепи. Внутрь вставки помещен один тонкопленочный ЧЭ с минеральной изоляцией внутренних проводов и с номинальной статической характеристикой (НСХ) преобразования типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.
Схема соединения внутренних проводов ТС с ЧЭ - 2-х и 3-х проводная.
Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной наклейке, прикрепленной к верхней части ТС. Заводской номер ТС наносится типографским методом или иным, предусмотренным изготовителем. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТС приведены на рисунке 1.
Фотография общего вида ТС с указанием мест нанесения заводского номера приведены на рисунке 2.

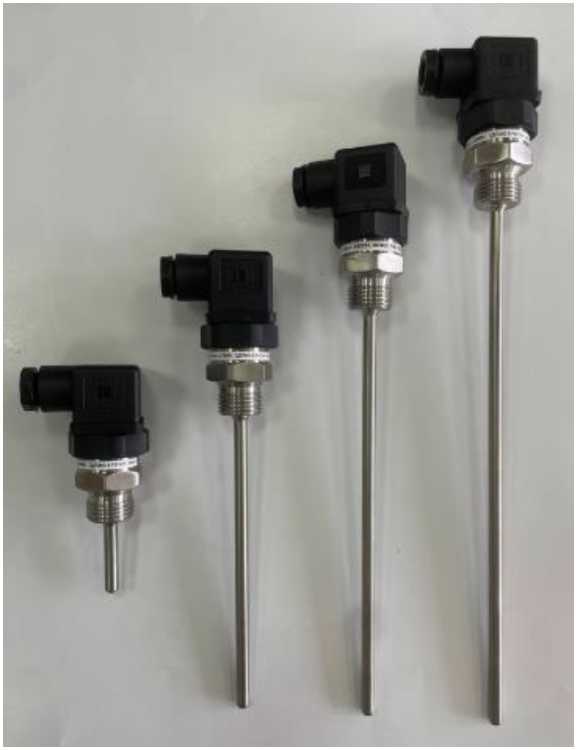

Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых MBT5250R

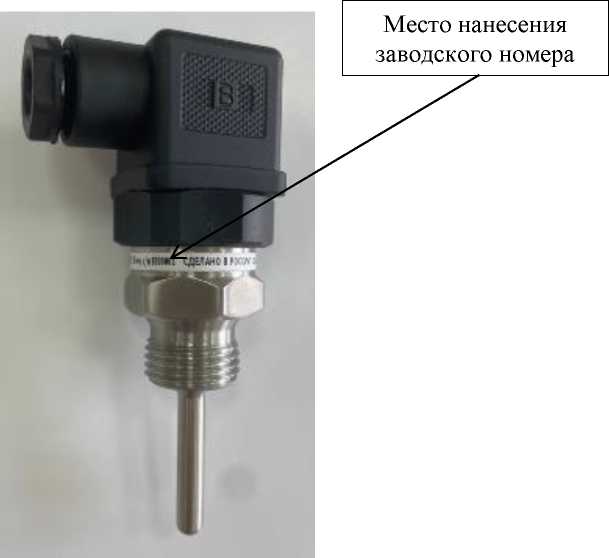

Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых MBT5250R с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Примечание |
Термопреобразователь сопротивления платиновый |
MBT5250R |
1 шт. |
- |
Руководство по эксплуатации |
- |
1 экз. |
по запросу в электронной форме |
Паспорт |
- |
1 экз. |
- |
Метрологические и основные технические характеристики ТС приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -50 до +200 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100, Pt1000 |
Класс допуска ТС по ГОСТ 6651-2009 |
В |
Температурный коэффициент а, °C’1 |
0,00385 |
Допуск по ГОСТ 6651-2009, °C |
±(0,3+0,005-|t|) |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %), МОм, не менее |
100 |
Диаметр монтажной части, мм |
6 |
Длина монтажной части, мм |
от 50 до 250 |
Масса, кг, не более |
0,4 |
Рабочие условия эксплуатации:
|
от -40 до +140 95 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Средняя наработка до отказа, ч, не менее |
40000 |
Средний срок службы, лет, не менее |
10 |
