Номер по Госреестру СИ: 93902-24
93902-24 Источники питания постоянного тока
(Диполь Б5-71-ПРО)
Назначение средства измерений:
Источники питания постоянного тока Диполь Б5-71-ПРО (далее по тексту -источники) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением их выходных значений при питании устройств стабилизированным напряжением и током.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 28.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195739
ID в реестре СИ - 1421482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Диполь Б5-71/2-ПРО, Диполь Б5-71/1-ПРО, Б5-71/5, Б5-71/2-ПРО, Б5-71/1-ПРО,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")
Страна - РОССИЯ
Населенный пункт - г. СанктПетербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания постоянного тока (Диполь Б5-71-ПРО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42467-20 23.12.2025 |
Источники питания постоянного тока, Б5-71-ПРО Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
1 год |
|
91795-24 05.04.2029 |
Генераторы сигналов аналоговые, ГСА3000 Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
1 год |
|
93219-24 17.09.2029 |
Калибраторы многофункциональные, МК9023А Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
1 год |
|
93902-24 27.11.2029 |
Источники питания постоянного тока, Диполь Б5-71-ПРО Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Источники питания постоянного тока (Диполь Б5-71-ПРО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 25 | 25 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДИПОЛЬ ИНЖИНИРИНГ"(ООО "ДИПОЛЬ ИНЖИНИРИНГ") | 30 | 30 | 29 | 1 | 0 | 30 | 29 | 1 |
Стоимость поверки Источники питания постоянного тока (Диполь Б5-71-ПРО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Источники работают под управлением встроенного программного обеспечения (далее по тексту - ПО), которое реализовано аппаратно и является метрологически значимым. Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Б5-71/Х |
|
Номер версии (идентификационный номер) ПО |
1.3 |
|
где Х - цифра 1, 2 или 4, соответствующая модификации источника. | |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель источников методом наклейки, а также на титульные листы
паспорта НГРФ.436237.003ПС и руководства по эксплуатации НГРФ.436237.003РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации НГРФ.436237.003РЭ «Источники питания постоянного тока Диполь Б5-71-ПРО», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
утверждении государственной электрического напряжения
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
и магнитных величин. Общие
ГОСТ 22261-94 «Средства измерений электрических технические условия»;
НГРФ.436237.003ТУ «Источники питания постоянного тока Диполь Б5-71-ПРО. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп») ИНН 7804311129
Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35 часть № 2 и № 4 Телефон: 8 (812) 702-12-05
E-mail: info@pg-spb.ru
Изготовитель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп») ИНН 7804311129Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35 часть № 2 и № 4 Телефон: 8 (812) 702-12-05
E-mail: info@pg-spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург»)Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, лит. А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп») ИНН 7804311129Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35 часть № 2 и № 4 Телефон: 8 (812) 702-12-05
E-mail: info@pg-spb.ru
Принцип действия источников основан на преобразовании сетевого напряжения переменного тока в напряжение постоянного тока на выходе источника. Сетевое напряжение через фильтр подается на высоковольтный выпрямитель, далее на схему плавного пуска и сглаживающий фильтр, после чего преобразуется с помощью высокочастотного модулятора, разделительного высокочастотного трансформатора и выпрямителя с фильтром в пониженное напряжение постоянного тока. Стабильность выходных параметров поддерживается с помощью системы, построенной на делителе из прецизионных резисторов в цепи напряжения и высокостабильного шунта в цепи тока.
В источниках предусмотрен режим включения/отключения питания на выходных клеммах при наличии внешнего управляющего сигнала. Источники могут работать в автономном режиме или под управлением от персонального компьютера через интерфейс RS-232 с помощью регламентированного перечня команд SCPI.
Источники выпускаются в трех модификациях: Диполь Б5-71/1-ПРО, Диполь Б5-71/2-ПРО, Диполь Б5-71/4-ПРО, различающихся диапазонами воспроизведения и измерений напряжения и силы тока.
Нанесение знака поверки на источники не предусмотрено.
Источники выполнены в пластиковом корпусе прямоугольной формы настольного исполнения. Общий вид источников с указанием места нанесения знака утверждения типа представлен на рисунке 1, место пломбировки от несанкционированного вскрытия корпуса представлен на рисунке 2.
Заводской номер, состоящий из префикса «PG» и двух групп цифр, разделенных точками, и обеспечивающий однозначную идентификацию каждого экземпляра источников, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса, как показано на рисунке 3.

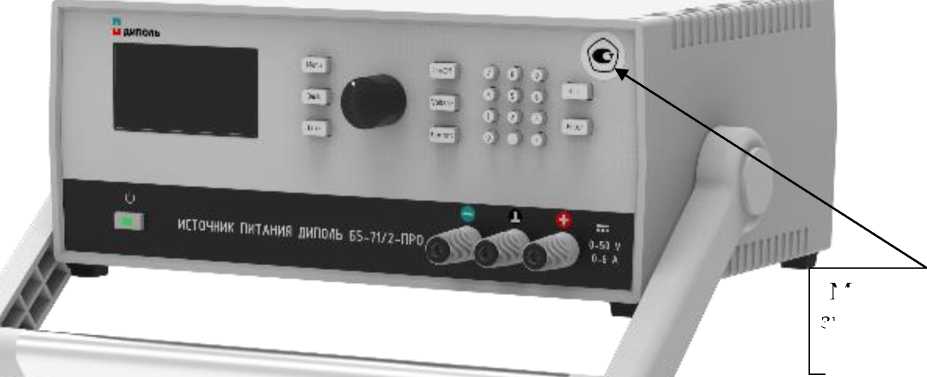

Рисунок 1 - Общий вид источников, место нанесения знака утверждения типа (передняя панель)
Место нанесения знака утверждения типа
Место пломбировки

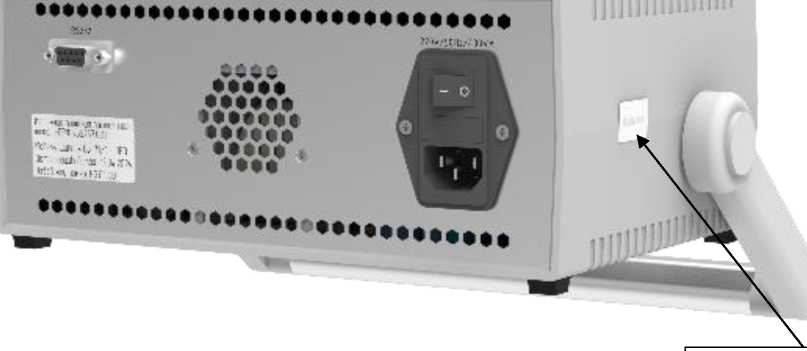

Рисунок 2 - Общий вид источников, место пломбировки от несанкционированного вскрытия корпуса (задняя панель)
iK
Место нанесения заводского номера
Рисунок 3 - Фрагмент задней панели источников с этикеткой с местом нанесения заводского номера
и показатели надежности источников представлены в таблицах 2, 3, 4.
Таблица 2 -
|
Наименование характеристики |
Значение для модификации | ||
|
Диполь Б5-71/1-ПРО |
Диполь Б5-71/2-ПРО |
Диполь Б5-71/4-ПРО | |
|
1 |
2 |
3 |
4 |
|
Диапазон воспроизведения и измерений напряжения постоянного тока, В |
от 0,1 до 30,0 |
от 0,2 до 50,0 |
от 0,2 до 75,0 |
|
Дискретность установки напряжения постоянного тока, В |
0,001 | ||
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме стабилизации напряжения, В |
± (0,001 • иуст + 0,03) | ||
таблицы 2
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой основной абсолютной погрешности измерений выходного напряжения постоянного тока, В |
± (0,002 • Цуст + 0,05) | ||
|
Нестабильность выходного напряжения, вызванная изменением напряжения питания в режиме стабилизации напряжения, В |
± (0,001 • ЦмАКС + 0,03) | ||
|
Нестабильность выходного напряжения, вызванная изменением тока нагрузки от 0,9 максимального значения до минимального значения в режиме стабилизации напряжения, В |
± (0,001 • ЦмАКС + 0,03) | ||
|
Среднеквадратическое значение пульсаций выходного напряжения в диапазоне частот до 300 кГц в режиме стабилизации напряжения, мВ, не более |
2 | ||
|
Диапазон воспроизведения и измерений силы постоянного тока, А |
от 0,01 до 10,0 |
от 0,01 до 6,0 |
от 0,01 до 4,0 |
|
Дискретность установки силы постоянного тока, А |
0,001 |
0,0001 |
0,0001 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока в режиме стабилизации тока, А |
± (0,0025 • /уст + 0,00-5^/млкс) | ||
|
Пределы допускаемой основной абсолютной погрешности измерений выходной силы постоянного тока, А |
± (0,005 • /уст + 0,005^/мАкс) | ||
|
Нестабильность выходной силы тока, вызванная изменением напряжения питания в режиме стабилизации тока, А |
± (0,001 • /мАкс + 0,05) | ||
|
Нестабильность выходной силы тока, вызванная изменением напряжения на нагрузке от 0,9 максимального значения до минимального значения в режиме стабилизации тока, А |
± (0,001 • /мАкс + 0,05) | ||
|
Среднеквадратическое значение пульсаций выходной силы тока в диапазоне частот до 300 кГц в режиме стабилизации тока, мА, не более |
5 | ||
|
П р и м е ч а н и я
| |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Мощность, потребляемая от сети питания, В^А, не более |
600 |
|
Параметры питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более: - ширина |
310 |
|
- высота |
135 |
|
- глубина |
230 |
|
Масса, кг, не более |
3 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
8 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
