Номер по Госреестру СИ: 42467-20
42467-20 Источники питания постоянного тока
(Б5-71-ПРО)
Назначение средства измерений:
Источники питания постоянного тока Б5 -71-ПРО (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока с одновременным измерением их выходных значений.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 23.12.2025
Номер записи - 179320
ID в реестре СИ - 1385103
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Источник питания постоянного тока Б5-71/5-ПРО, Источник питания постоянного тока Б5-71/2-ПРО, Источник питания постоянного тока Б5-71/1-ПРО, Без модификации, Б5-71/5-ПРО, Б5-71/5 ПРО, Б5-71/4-ПРО, Б5-71/4 ПРО, Б5-71/2-ПРО, Б5-71/2 ПРО, Б5-71/1-ПРО (ГРСИ 42467-20), Б5-71/1-ПРО, Б5-71/1 ПРО, Б5-71-ПРО,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")
Страна - РОССИЯ
Населенный пункт - г. СанктПетербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 496
Выдано извещений - 6
Кол-во периодических поверок - 168
Кол-во средств измерений - 67
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2175 от 2020.12.23 Об утверждении типа средств измерений
Наличие аналогов СИ: Источники питания постоянного тока (Б5-71-ПРО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42467-20 23.12.2025 |
Источники питания постоянного тока, Б5-71-ПРО Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
1 год |
|
91795-24 05.04.2029 |
Генераторы сигналов аналоговые, ГСА3000 Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Источники питания постоянного тока (Б5-71-ПРО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПЦАП" (RA.RU.311895) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЗРТО" (1513) | 15 | 15 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 24 | 13 | 11 | 0 | 23 | 13 | 10 | |||
| ПАО "ДНПП" (RA.RU.312012) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 24 | 8 | 4 | 20 | 2 | 24 | 4 | 20 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 26 | 24 | 2 | 0 | 26 | 24 | 2 | |||
| АО "ТЗ "РЕВТРУД" (RA.RU.311235) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 14 | 1 | 8 | 6 | 0 | 14 | 8 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 0 | 4 | 0 | 4 | ||
| АО "ММЗ" (RA.RU.311607) | 34 | 8 | 0 | 34 | 3 | 0 | 0 | 0 | ||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 196 | 194 | 2 | 0 | 140 | 138 | 2 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 21 | 9 | 1 | 20 | 0 | 21 | 1 | 20 | |
| АО "ПО "УОМЗ" (RA.RU.310669) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ГРЦ МАКЕЕВА" (RA.RU.311643) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 3 | 1 | 2 | 0 | 0 | 0 | 0 | |||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 13 | 13 | 0 | 13 | 1 | 13 | 0 | 13 | ||
| ООО "МИРУАР" (RA.RU.320061) | 68 | 31 | 68 | 0 | 0 | 68 | 68 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Источники питания постоянного тока (Б5-71-ПРО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
171 | 2924 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2766 | 2924 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
3318 | 2924 |
|
ФБУ Тюменский ЦСМ Тюменская область |
5440 | 2924 |
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) источников записано в память микропроцессора и является метрологически значимым.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
АХХ-ХХХХХХХХХХ-02 |
|
Цифровой идентификатор ПО |
- |
|
* За метрологически значимую часть ПО отвечают последние две цифры номера версии. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус источника.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока Б5-71-ПРО
ПГЯК.436237.003 ТУ Источники питания постоянного тока Б5-71-ПРО. Технические условия
Поверка
Поверкаосуществляется по документу ПГЯК.436237.003Д2 «ГСИ. Источники питания постоянного тока Б5-71-ПРО. Методика поверки», утверждённому ООО «ИЦРМ» 11.09.2020 г.
Основные средства поверки:
-
- мультиметры цифровые Agilent 34405A (регистрационный номер в Федеральном информационном фонде 33922-07);
-
- микров ольтметр В3-57 (регистрационный номер в Федеральном информационном фонде 7657-80);
- катушки электрического сопротивления измерительные Р310 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус источника, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
Изготовитель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп»)
ИНН 7804311129
Адрес: 195271, г. Санкт-Петербург, проспект Кондратьевский, д. 72, лит. А, корп. В, пом. 29н, ком. 131
Телефон: +7 (812) 702-12-05
Факс: +7 (812) 702-12-05
E-mail: info@pg-spb.ru
Web-сайт: pg-spb.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия источников основан на преобразовании сетевого напряжения переменного тока в силу и напряжение постоянного тока на выходе источника. Сетевое напряжение через фильтр подается на высоковольтный выпрямитель, далее на схему плавного пуска и сглаживающий фильтр, после чего преобразуется с помощью высокочастотного модулятора, разделительного высокочастотного трансформатора и выпрямителя с фильтром в пониженное напряжение постоянного тока. Стабильность выходных параметров поддерживается с помощью системы, построенной на делителе из прецизионных резисторов в цепи напряжения и высокостабильного шунта в цепи тока.
Источники выполнены в переносном корпусе настольного исполнения. Контроль выходных параметров осуществляется встроенным микропроцессором. На лицевой панели источников расположены дисплей, кнопки управления, выходные клеммы, кнопка включения, светодиодные индикаторы. На задней панели расположены разъем для подключения сетевого кабеля питания, предохранители, интерфейс RS-232 для подключения к персональному компьютеру. Источники снабжены системой вентиляции и терморегулированием, а также системой защиты от перегрузок и термозащитой.
Источники выпускаются в модификациях Б5-71/1-ПРО, Б5-7 1/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО, Б5-71/5-ПРО, Б5-71/6-ПРО, отличающихся диапазонами воспроизведений силы и напряжения постоянного тока.
На маркировочную наклейку источников наносится следующая информация: наименование типа, шифр технических условий, заводской номер, год изготовления.

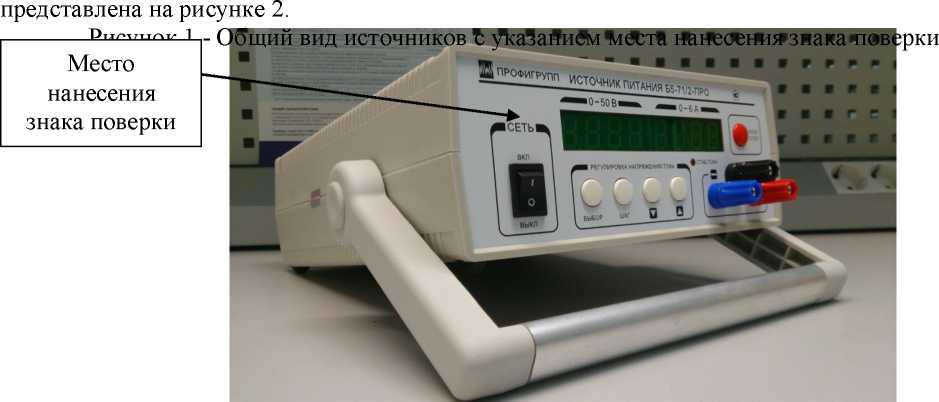

Общий вид источников с указанием места нанесения знака поверки представлен на рисунке 1. Схема пломбирования источников от несанкционированного доступа

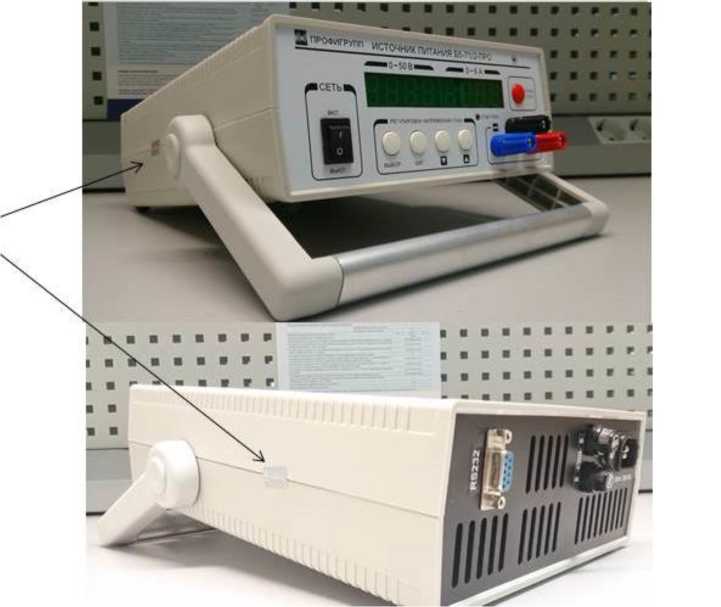

Места
пломбирования
Рисунок 2 - Схема пломбирования источников от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока Б5-71-ПРО |
ПГЯК.436237.003 ПГЯК.436237.003-01 ПГЯК.436237.003-02 ПГЯК.436237.003-03 ПГЯК.436237.003-04 ПГЯК.436237.003-05 (в зависимости от модификации) |
1 шт. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Методика поверки |
ПГЯК.436237.003Д2 |
1 экз. |
|
Руководство по эксплуатации |
ПГЯК.436237.003Д |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
Б5-71/1-ПРО |
Б5-71/2-ПРО |
Б5-71/3-ПРО |
Б5-71/4-ПРО |
Б5-71/5-ПРО |
Б5-71/6-ПРО | |
|
Диапазон воспроизведений и измерений напряжения постоянного тока, В |
от 0,1 до 30 |
от 0,2 до 50 |
от 0,1 до 80 |
от 0,2 до 75 |
от 0,5 до 150 |
от 1 до 300 |
|
Дискретность установки напряжения постоянного тока, В |
0,01 |
0,0125 |
0,01 |
0,02 |
0,1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока в режиме стабилизации напряжения, В |
±(0,002- Оусг+0,1) | |||||
|
Пределы допускаемой абсолютной погрешности измерений выходного напряжения постоянного тока, В |
±(0,002- Оусг+0,1) | |||||
|
Нестабильность выходного напряжения, вызванная изменением напряжения питания на ±22 В от номинального значения 220 В в режиме стабилизации напряжения, В |
±(0,001 Циакс) | |||||
|
Нестабильность выходного напряжения, вызванная изменением тока нагрузки от 0,9 максимального значения до минимального значения в режиме стабилизации напряжения, В |
±(0,001-имакс+0,02) | |||||
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ:
|
2 20 |
2 20 |
2 20 |
2 20 |
5 50 |
10 100 |
|
Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 8 часов непрерывной работы и за любые 10 минут из этих 8 часов, исключая время установления рабочего режима, В |
±(0,001-имакс+0,07) | |||||
|
Нестабильность выходного напряжения, вызванная изменением температуры окружающей среды в диапазоне рабочих температур в режиме |
±(0,001 имакс) | |||||
|
Наименование характеристики |
Значение для модификации | |||||
|
Б5-71/1-ПРО |
Б5-71/2-ПРО |
Б5-71/3-ПРО |
Б5-71/4-ПРО |
Б5-71/5-ПРО |
Б5-71/6-ПРО | |
|
стабилизации напряжения, на каждые 10 оС, В | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | |||||
|
Б5-71/1-ПРО |
Б5-71/2-ПРО |
Б5-71/3-ПРО |
Б5-71/4-ПРО |
Б5-71/5-ПРО |
Б5-71/6-ПРО | |
|
Диапазон воспроизведений и измерений силы постоянного тока, А |
от 0,01 до 10 |
от 0,02 до 6 |
от 0,01 до 20 |
от 0,03 до 4 |
от 0,001 до 2 |
от 0,001 до 1 |
|
Дискретность установки силы постоянного тока, А |
0,005 |
0,002 |
0,005 |
0,001 |
0,001 |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока в режиме стабилизации тока, А |
±(0,0025 •/уст+0,0025 •/макс) | |||||
|
Пределы допускаемой абсолютной погрешности измерений выходной силы постоянного тока, А |
±(0,0025 •Туст+0,0025 •/макс) | |||||
|
Нестабильность выходной силы тока, вызванная изменением напряжения питания на ±22 В от номинального значения 220 В в режиме стабилизации тока, А |
±(0,001 •/макс+0,05) | |||||
|
Нестабильность выходной силы тока, вызванная изменением напряжения на нагрузке от 0,9 максимального значения до минимального значения в режиме стабилизации тока, А |
±(0,001 •/макс+0,05) | |||||
|
Пульсации выходной силы тока в режиме стабилизации тока (среднеквадратическое значение), мА |
5 | |||||
|
Нестабильность выходной силы тока от времени (дрейф выходного тока) за 8 часов непрерывной работы и за любые 10 минут из этих 8 часов, исключая время установления рабочего режима, А |
±(0,001 •/макс+0,05) | |||||
|
Нестабильность выходной силы тока, вызванная изменением температуры окружающей среды в диапазоне рабочих температур в режиме стабилизации тока, на каждые 10 оС, А |
±(0,002 •/макс+0,02) | |||||
|
Примечания | ||||||
|
Наименование характеристики |
Значение для модификации | |||||
|
Б5-71/1-ПРО |
Б5-71/2-ПРО |
Б5-71/3-ПРО |
Б5-71/4-ПРО |
Б5-71/5-ПРО |
Б5-71/6-ПРО | |
| ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
600 |
|
Параметры питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры (длинахширинахглубина), мм, не более |
230х105х310 |
|
Масса, кг, не более: - модификация Б5-71/3-ПРО |
3,0 |
|
- остальные модификации |
2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время установления рабочего режима, мин |
15 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
5 |
