Сведения о средстве измерений: 93219-24 Калибраторы многофункциональные

Номер по Госреестру СИ: 93219-24
93219-24 Калибраторы многофункциональные
(МК9023А)

Назначение средства измерений:
калибраторы) и переменного Калибраторы многофункциональные МК9023А (далее -предназначены для воспроизведения силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, электрической ёмкости, электрической мощности и энергии, периодических немодулированных сигналов различных форм, модулированных сигналов, в том числе с настраиваемыми гармоническими составляющими; для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты периодических сигналов; для измерений и воспроизведения сигналов термоэлектрических преобразователей и термопреобразователей сопротивления.

Внешний вид. Калибраторы многофункциональные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Калибраторы многофункциональные
Рисунок № 1

Общие сведения

Дата публикации - 17.09.2024
Срок свидетельства - 17.09.2029
Номер записи - 195051
ID в реестре СИ - 1419897
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, МК9023А,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")
Страна - РОССИЯ
Населенный пункт - г. СанктПетербург
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_43 Анализ рынка поверки Тюмени

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2240 от 2024.09.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Калибраторы многофункциональные (МК9023А)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
42467-20 23.12.2025	Источники питания постоянного тока, Б5-71-ПРО Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург)	ОТ МП	1 год
91795-24 05.04.2029	Генераторы сигналов аналоговые, ГСА3000 Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург)	ОТ МП	1 год
93219-24 17.09.2029	Калибраторы многофункциональные, МК9023А Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург)	ОТ МП	1 год
93902-24 27.11.2029	Источники питания постоянного тока, Диполь Б5-71-ПРО Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп") (РОССИЯ г. СанктПетербург)	ОТ МП	2 года

RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Бесплатный

Кто поверяет Калибраторы многофункциональные (МК9023А)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	Нет модификации	16		16	0	0	16	16	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		МК9023А	27	5	13	14	0	27	13	14

Стоимость поверки Калибраторы многофункциональные (МК9023А)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится методом лазерной печати, либо другим типографским способом на титульный лист документа ПГЯК.469519.001РЭ «Калибраторы многофункциональные МК9023А. Руководство по эксплуатации».

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Примеры использования калибратора для поверки средств измерений»

документа ПГЯК.469519.001РЭ «Калибраторы

многофункциональные

МК9023А. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16до 100 А»;

Приказ Росстандарта от 17 марта 2021 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

ГОСТ 8.371-80 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Государственная поверочная схема для средств измерений импульсного электрического напряжения»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;

ПГЯК.469519.001ТУ «Калибраторы многофункциональные МК9023А. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп») ИНН: 7804311129

Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35 ч. № 2 и № 4 Телефон: +7 (812) 702-12-05

Е-mail: info@pg-spb.ru

Web-сайт: https://pg-spb.ru/

Изготовитель

Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп») ИНН: 7804311129
Юридический адрес: 197101, г. Санкт-Петербург, вн. тер. г. муниципальный округ Посадский, ул. Большая Монетная, д. 16, к. 45-1, лит. Ю, помещ. 35 ч. № 2 и № 4 Телефон: +7 (812) 702-12-05
Е-mail: info@pg-spb.ru
Web-сайт: https://pg-spb.ru/
Производственная площадка: MEATEST, spol. s.r.o.
Адрес места осуществления деятельности: Zelezna 509/3, 619 00 BRNO, Чехия

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики и функциями удаленного управления.

В базовой комплектации калибраторы оснащены функциями воспроизведения силы постоянного электрического тока в диапазоне от 0 до 30 А, напряжения постоянного электрического тока в диапазоне от 0 до 1050 В (в том числе сигналов термоэлектрических преобразователей), электрического сопротивления постоянному току в диапазоне от 0 до 1 ГОм (в том числе сигналов термопреобразователей сопротивления), напряжения переменного электрического тока в диапазоне от 0 до 1050 В частотой от 15 Гц до 300 кГц и силы переменного электрического тока в диапазоне от 10 мкА до 30 А частотой от 15 Гц до 10 кГц (в том числе сигналов синусоидальной, прямоугольной и треугольной форм, линейно нарастающих и линейно снижающихся, с настраиваемыми гармоническими составляющими), электрической ёмкости, электрической мощности и энергии (в том числе сигналов с настраиваемыми гармоническими составляющими).

Калибраторы могут быть оснащены дополнительными модулями (опциями).

Калибраторы с встроенной опцией «МУЛЬТИМЕТР/MER» дополнительно оснащены функциями измерений силы постоянного электрического тока в диапазоне ±24 мА, напряжения постоянного электрического тока в диапазоне ±12 В (в том числе сигналов термоэлектрических преобразователей), электрического сопротивления постоянному току в диапазоне от 0 до 20 кОм (в том числе сигналов термопреобразователей сопротивления), частоты периодических сигналов в диапазоне от 1 Гц до 100 кГц.

В калибраторах с опцией «МУЛЬТИМЕТР /MER» при добавлении внешней опции 91 «компенсатор холодного спая Pt100» доступна функция автоматической компенсации температуры холодного спая термопар.

Калибраторы с встроенными опциями «ОСЦ1/SC0» и «OCn2/SCI» (для работы в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания соответственно до 400 МГц и до 1,1 ГГц) дополнительно оснащены функциями воспроизведения напряжения постоянного электрического тока в диапазоне от 0 до 200 В, периодических немодулированных сигналов синусоидальной и прямоугольной форм, модулированных импульсных сигналов; для измерений входного сопротивления осциллографов в диапазонах до 100 Ом и 2 МОм.

Калибраторы с встроенной опцией «МЕГОМ/HVR» (режим источника высокого сопротивления) дополнительно оснащены функцией воспроизведения электрического сопротивления постоянному току в диапазоне от 10 кОм до 100 ГОм с рабочим напряжением до 1500 В.

Калибраторы с внешними опциями 140-50 или 0950 (токовые катушки 10х, 25х, 50х витков) дополнительно оснащены функцией воспроизведения магнитного потока, создаваемого при прохождении электрического тока в диапазоне до 1500 А через токовую катушку, для определения метрологических характеристик электроизмерительных клещей.

Конструктивно калибраторы выпускаются в моноблочном исполнении в металлическом корпусе.

На передней панели калибраторов расположены выходные и входные клеммы, цветной дисплей, органы управления (кнопки меню и кнопки с чувствительными к контексту функциями, кнопки ввода чисел, кнопки выбора функций (режимов работы), поворотная ручка и кнопки курсора).

На задней панели калибраторов расположены модуль ввода линии электропитания с разъемом для подключения шнура питания, предохранителем, селектором напряжения 115/230 В и переключателем вкл/выкл, крышка выпускного отверстия вентилятора, разъемы интерфейсов RJ-45 (Ethernet), USB, GPIB IEEE-488, RS-232, MSI, ввода и вывода внешнего синхронизирующего сигнала (количество и типы разъемов - в соответствии с заказом).

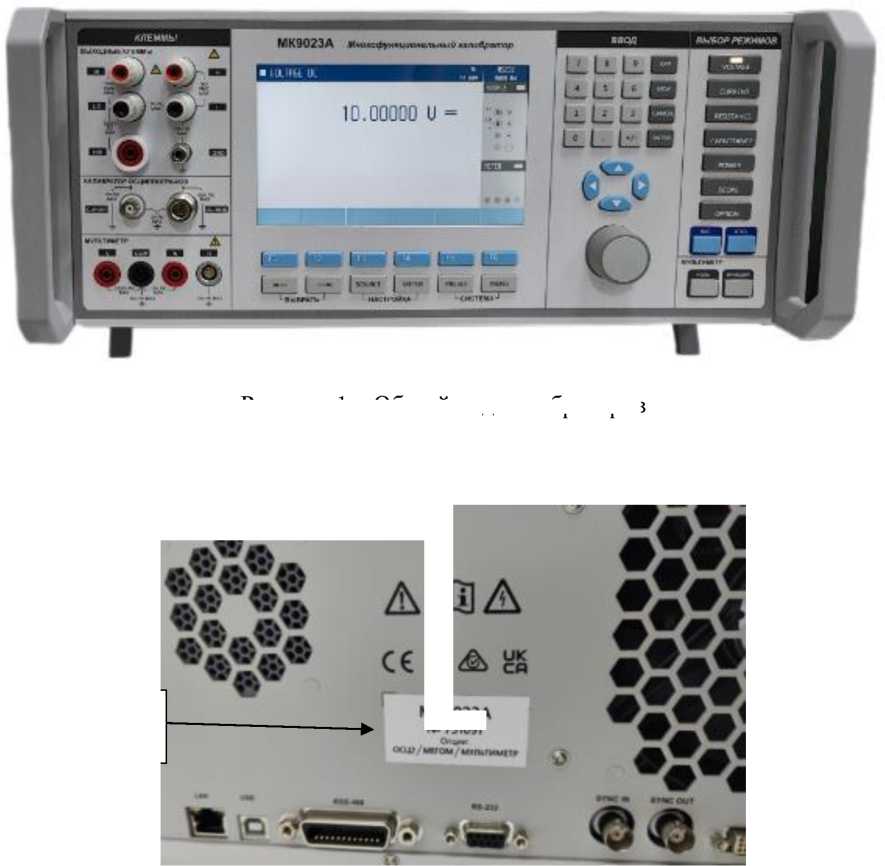

Общий вид калибраторов представлен на рисунке 1.

Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на заднюю панель калибратора на несъемный элемент конструкции корпуса. Место нанесения заводского номера указано на рисунке 2.

Нанесение знака поверки на калибраторы не предусмотрено.

Пломбирование калибраторов не предусмотрено.

Внешний вид. Калибраторы многофункциональные (МК9023А), http://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера

Место нанесения заводского номера

Рисунок 1 - Общий вид калибраторов

МК9О23А

W 751091

ВПО, влияющее на метрологические характеристики калибраторов, представляет собой внутреннюю программу микропроцессора, обеспечивающую функционирование калибратора и управление интерфейсом. ВПО устанавливается в энергонезависимую память с использованием специального загрузчика фирмы-изготовителя. ВПО исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Опциональное внешнее ПО «METLAB», не влияющее на метрологические характеристики калибраторов, служит для автоматизации измерительных операций, формирования протоколов, отображения и хранения результатов измерений, ведения различных баз данных и журналов. Для защиты ПО «METLAB» организована аутентификация пользователей.

Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики калибраторов, указанные в разделе «

Таблица 37 - Комплектность калибраторов

Наименование	Обозначение	Количество, шт.
Калибратор многофункциональный ¹	МК9023А	1
Сетевой кабель	-	1
Комплект тестовых проводов	-	1
Программное обеспечение	METLAB	1
Токовая катушка ²	Опция 140-50	1
Токовая катушка ²	Опция 0950	1
Руководство по эксплуатации	ПГЯК.469519.001РЭ	1
Паспорт	-	1
Методика поверки ²	-	1
Примечания 1 Опции - в соответствии с заказом. 2 Поставляется по отдельному заказу.

», нормированы с учетом влияния ВПО.

Идентификационные данные ПО калибраторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО калибраторов

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ВПО	Внешнее ПО
Идентификационное наименование ПО	-	«METLAB»
Номер версии (идентификационный номер) ПО, не ниже	2.038	2.0
Цифровой идентификатор ПО	-

Таблица 2 - Метрологические характеристики калибраторов при воспроизведении

напряжения постоянного электрического тока

Диапазон воспроизведения	Пределы допускаемой основной абсолютной погрешности ¹
от 0,00000 до 20,00000 мВ	±(1-10-⁴-U + 1-10-²) мВ ±(3-10-⁵-U + 1,5-10-³) мВ ²
от 20,0001 до 200,0000 мВ	±(1,5-10-⁵-U + 1-10-²) мВ ±(1,5-10-⁵-U + 1,5-10-³) мВ ²
от 0,200001 до 2,000000 В	±(1,2-10-⁵-U + 5-10-⁶) В
от 2,00001 до 20,00000 В	±(1-10-⁵-U + 3,5-10-⁵) в
от 20,0001 до 100,0000 В	±(1,5-10-⁵-U + 1,5-10-⁴) в
от 100,0001 до 280,0000 В	±(1,5-10-⁵-U + 4-10-⁴) В
от 280,001 до 1050,000 В	±(2-10-⁵-U + 3,5-10-³) В
Примечания 1 U - значение воспроизводимого напряжения постоянного электрического тока, представленное в [мВ] для диапазонов с верхней границей до 200 мВ включительно, [В] для диапазонов с верхней границей свыше 200 мВ. 2 Значение для пассивного выхода 50 Ом. Активный выход доступен во всех диапазонах воспроизведения.

Диапазон воспроизведения	Диапазон частот	Пределы допускаемой основной абсолютной погрешности ¹
от 1,0000 до 20,0000 мВ	от 15 Гц до 10 кГц	±(1,5-10^-3-U + 2,5-10^-2) мВ
	от 10 до 30 кГц	±(1,5-10^-3-U + 3-10^-2) мВ
	от 30 до 100 кГц	±(2,5-10^-3-U + 3,5-10^-2) мВ
	от 100 до 300 кГц	±(5-10^-3-U + 3-10^-1) мВ
от 20,0001 до 200,0000 мВ	от 15 Гц до 10 кГц	±(3,5-10^-4-U + 4-10^-2) мВ
	от 10 до 30 кГц	±(5-10^-4-U + 6-10^-2) мВ
	от 30 до 100 кГц	±(8-10^-4-U + 1-10^-1) мВ
	от 100 до 300 кГц	±(5-10^-3-U + 5-10^-1) мВ
от 0,200001 до 2,000000 В	от 15 Гц до 10 кГц	±(1,65-10^-4-U + 9-10^-5) В
	от 10 до 30 кГц	±(2,5-10^-4-U + 1-10^-4) В
	от 30 до 100 кГц	±(6-10^-4-U + 2-10^-4) В
	от 100 до 300 кГц	±(5-10^-3-U + 8-10^-4) В
от 2,00001 до 20,00000 В	от 15 Гц до 10 кГц	±(1,6-10^-4-U + 7-10^-4) В
	от 10 до 30 кГц	±(3-10^-4-U + 1,2-10^-3) В
	от 30 до 100 кГц	±(5-10^-4-U + 4-10^-3) В
от 20,0001 до 100,0000 В	от 15 Гц до 10 кГц	±(1,8-10^-4-U + 5-10^-3) В
от 20,0001 до 100,0000 В	от 10 до 30 кГц	±(4-10^-4-U + 1,4-10^-2) В
от 100,0001 до 200,0000 В	от 15 Гц до 10 кГц	±(1,8-10^-4-U + 1-10^-2) В
от 100,0001 до 200,0000 В	от 10 до 30 кГц	±(3-10^-4-U + 4-10^-2) В
от 200,0001 до 280,0000 В	от 15 Гц до 10 кГц	±(1,8-10^-4-U + 1-10^-2) В
от 280,001 до 1050,000 В	от 20 Гц до 1 кГц	±(3-10^-4-U + 3-10^-2) В

±(2,5-10^-5-F)

Наименование характери-стики	Диапазон частот	Диапазон напряжения
Наименование характери-стики	Диапазон частот	20 мВ	200 мВ	2 В	20 В	100 В	280 В	1050 В
Коэффициент гармоник ¹(шум ²)	от 15 до 45 Гц	0,05 % (200 мкВ)	0,05 % (300 мкВ)	0,15 %	0,15 %	0,15 %	0,15 %	0,25 %
	от 45 до 10000 Гц	0,05 % (200 мкВ)	0,05 % (300 мкВ)	0,05 %	0,05 %	0,05 %	0,05 %	0,20 %
	от 10 до 30 кГц	0,25 % (200 мкВ)	0,25 % (300 мкВ)	0,12 %	0,15 %	0,30 %	0,30 %	-
	от 30 до 100 кГц	0,35 % (230 мкВ)	0,35 % (300 мкВ)	0,22 %	0,30 %	-	-	-
	от 100 до 300 кГц	1,5 % (500 мкВ)	1,0 % (700 мкВ)	0,7 %	-	-	-	-
Максималь-ный ток нагрузки	Активное постоянное напряжение	1 мА	5 мА	30 мА	50 мА	50 мА	50 мА	5 мА
Максималь-ный ток нагрузки (СКЗ)	от 45 до 10000 Гц	0,5 мА	4,0 мА	30 мА	50 мА	50 мА	40 мА	3 мА
	от 10 до 30 кГц	0,5 мА	4,0 мА	10 мА	10 мА	10 мА	10 мА	-
	от 30 до 100 кГц	0,5 мА	2,0 мА	5 мА	5 мА	-	-	-
	от 100 до 300 кГц	100 Ом ³	100 Ом ³	1 мА	-	-	-	-

Примечания

1 Коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратического напряжения суммы всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники.
2 Значение в полосе пропускания до 500 кГц или 10 самых низких гармоник. Для диапазонов от 2 В указаны значения коэффициента гармоник с учетом шума.
3 Значение нагрузки, Ом, не менее.

Таблица 5 - Метрологические характеристики калибраторов при воспроизведении форм сигнала напряжения переменного электрического тока, отличных от синусоидальной

Форма сигнала	симметричная прямоугольная; линейно нарастающая; линейно снижающаяся; треугольная; обрезанная синусоидальная с коэффициентом гармоник 13,45 %
Диапазон напряжения переменного электрического тока	от 1,00000 мВ до 200,0000 В (СКЗ) (пиковое отклонение до 282,0000 В)
Диапазон частот, Гц	от 15,000 до 1000,00
Пределы допускаемой основной абсолютной погрешности значения напряжения переменного электрического тока при пиковом отклонении, В	±(2,1-10^-3-U + 7-10^-5)
Примечание - U - значение напряжения переменного электрического тока, [В]

Диапазон воспроизведения от 0,0000 до 200,0000 мкА от 0,200001 до 2,000000 мА от 2,00001 до 20,00000 мА от 20,0001 до 200,0000 мА от 0,200001 до 2,000000 А от 2,00001 до 20,50000 А от 20,50001 до 30,00000 А ¹^{2 3}от 20,50001 до 1500,000 А ⁴

Пределы допускаемой основной абсолютной погрешности ¹

±(2-10^-4-I + 2-10^-2) мкА ±(1,5-10^-4-I + 5-10^-5) мА ±(1-10^-4-I + 6-10^-4) мА ±(1-10^-4-I + 5-10^-3) мА ±(1,6-10^-4-I + 5-10^-5) А ±(2,5-10^-4-I + 5-10^-4) А ±(4,5-10^-4-I + 7,5-10^-4) А ±(Л1 + 3-10^-3-I) А

Диапазон воспроизведения	Диапазон частот	Пределы допускаемой основной абсолютной погрешности ⁵⁶
от 10,0000 до 200,0000 мкА	от 15 Гц до 1 кГц	±(1,25-10^-3-I + 8-10^-2) мкА
	от 1 до 5 кГц	±(3-10^-3-I + 1,5-10^-1) мкА
	от 5 до 10 кГц	±(5-10^-3-I + 2-10^-1) мкА
от 0,200001 до 2,000000 мА	от 15 Гц до 1 кГц	±(8,5-10^-4-I + 2-10^-4) мА
	от 1 до 5 кГц	±(1,5-10^-3-I + 5-10^-4) мА
	от 5 до 10 кГц	±(4-10^-3-I + 6-10^-4) мА
от 2,00001 до 20,00000 мА	от 15 Гц до 1 кГц	±(4-10^-4-I + 2-10^-3) мА
	от 1 до 5 кГц	±(1-10^-3-I + 4-10^-3) мА
	от 5 до 10 кГц	±(2-10^-3-I + 6-10^-3) мА
от 20,0001 до 200,0000 мА	от 15 Гц до 1 кГц	±(4-10^-4-I + 2-10^-2) мА
	от 1 до 5 кГц	±(1-10^-3-I + 5-10^-2) мА
	от 5 до 10 кГц	±(2-10^-3-I + 1-10^-1) мА
от 0,200001 до 2,00000 А	от 15 Гц до 1 кГц	±(4,8-10^-4-I + 1-10^-4) А
от 0,200001 до 2,00000 А	от 1 до 5 кГц	±(1-10^-3-I + 5-10^-4) А
от 2,00001 до 20,50000 А	от 15 Гц до 1 кГц	±(7,5-10^-4-I + 4-10^-3) А
от 20,50001 до 30,00000 А ⁷	от 15 Гц до 1 кГц	±(1,2-10^-3-I + 5-10^-3) А
от 20,50001 до 1500,000 А ⁸	от 15 до 100 Гц	±(Л1 + 3-10^-3-I) А

Пределы допускаемой основной абсолютной погрешности

±(1-10^-5-F)

Наименование характеристики	Диапазон частот	Диапазон силы тока
Наименование характеристики	Диапазон частот	200 мкА	2 мА	20 мА	200 мА	2 А	30 А
Максимальная индуктивная нагрузка	от 15 Гц до 10 кГц	1 Гн	100 мГн	100 мГн	10 мГн	1 мГн	500 мкГн
Коэффициент гармоник ¹	от 15 Гц до 1 кГц	0,2 %	0,2 %	0,2 %	0,2 %	0,2 %	0,3 %
	от 1 до 5 кГц	0,2 %	0,2 %	0,2 %	0,2 %	0,2 %	-
	от 5 до 10 кГц	0,5 %	0,4 %	0,4 %	0,4 %	-	-
Максимальное напряжение на нагрузке	Постоянный ток	5 В	5 В	10 В	10 В	5 В	5 В
Максимальное напряжение на нагрузке (СКЗ)	от 15 Гц до 1 кГц	4 В	4 В	5 В	5 В	3,5 В	3 В
	от 1 до 5 кГц	4 В	4 В	5 В	5 В	3,5 В	-
	от 5 до 10 кГц	2 В	2 В	2 В	2 В	-	-
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы тока на каждый 1 В превышения напряжения на нагрузке свыше 0,5 В	Постоянный ток	±50 нА	±50 нА	±200 нА	±2 мкА	±100 мкА	±500 мкА
	от 15 Гц до 1 кГц	±70 нА	±100 нА	±200 нА	±2 мкА	±100 мкА	±500 мкА
	от 1 до 5 кГц	±1,5 мкА	±1,5 мкА	±1,5 мкА	±2 мкА	±200 мкА	-
	от 5 до 10 кГц	±2 мкА	±2 мкА	±2 мкА	±3 мкА	-	-

Примечания

1 Коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратической силы тока суммы всех гармоник сигнала, кроме первой, к среднеквадратической силе тока первой гармоники. Значения указаны с учетом шума в полосе пропускания до 100 кГц.

Форма сигнала	симметричная прямоугольная; линейно нарастающая; линейно снижающаяся; треугольная; обрезанная синусоидальная с коэффициентом гармоник 13,45 %
Диапазон силы переменного электрического тока	от 100,0000 мкА до 2,000000 А (СКЗ) (пиковое отклонение до 2,82 А)
Диапазон частот, Гц	от 15,000 до 1000,00
Пределы допускаемой основной абсолютной погрешности значения силы переменного электрического тока при пиковом отклонении, А	±(2,1-10-³-I + 7-10-⁸)
Примечание - I - значение силы переменного электрического тока, [А]

Таблица 10 - Метрологические характеристики калибраторов при воспроизведении напряжения на выходных клеммах тока

Диапазон напряжения электрического тока		от 2,50000 мВ до 5,000000 В
Диапазон коэффициента, В/А		от 0,000002 до 10,000000
Форма сигнала		постоянный ток; синусоидальная
Диапазон частот синусоидального сигнала, Гц		от 15,000 до 400,00
Коэффициент гармоник в полосе пропускания 100 кГц, %, не более		0,1

Диапазон воспроизведения	Пределы допускаемой основной абсолютной погрешности ¹		Полное сопротивление источника, Ом
от 2,50000 до 50,00000 мВ	±(5-10^-4-U + 2-10-²) мВ		2,2
от 25,00000 до 500,0000 мВ	±(5-10-⁴-U + 2-10-¹) мВ		22
от 0,250000 до 5,000000 В	±(5-10-⁴-U + 1-10-³) В		220
Примечание - U - значение воспроизводимого напряжения, представленное в [мВ] для диапазонов с верхней границей до 500 мВ включительно, [В] для диапазона с верхней границей 5 В.

Таблица 11 -

таблицы 11

Опция 0950
Номинальные значения коэффициентов трансформации силы переменного и постоянного тока	10; 25; 50
Максимальное воспроизводимое значение силы тока, А	1500
Пределы допускаемой относительной погрешности значения коэффициента трансформации в условиях эксплуатации, %	±0,30
Время работы при максимальном входном токе: до 15 А включ. 20 А 30 А	не ограничено не более 4 минут (х10) не более 15 минут (х25, х50) не более 1 минуты (х10) не более 5 минут (х25, х50)
Количество витков катушки (поперечное сечение)	х10 (10 х 10 мм) х25 (24 х 13 мм) х50 (24 х 24 мм)
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40

Таблица 12 - Метрологические характеристики калибраторов при воспроизведении электрического сопротивления постоянному току (непрерывный режим)

Диапазон воспроизведения ²	Пределы допускаемой основной абсолютной погрешности ¹		Допустимый 3 ток ³
Диапазон воспроизведения ²	4х-проводная схема	2х-проводная схема	Допустимый 3 ток ³
от 0,0000 до 10,0000 Ом	±(3-10-⁴-r + 2-10-³) Ом	±(3-10-⁴-R + 3,2-10-²) Ом	от 0,4 до 100 мА
от 10,0001 до 33,0000 Ом	±(2,5-10’⁴-R + 2-10-³) Ом	±(2,5-10’⁴-R + 3,2-10-²) Ом	от 0,4 до 100 мА
от 33,0001 до 100,0000 Ом	±(1,5-10’⁴-R + 3-10-³) Ом	±(1,5-10’⁴-R + 3,2-10-²) Ом	от 0,4 до 100 мА
от 100,0001 до 200,0000 Ом	±(1-10-⁴-R + 3-10-³) Ом	±(1-10-⁴-R + 3,3-10-²) Ом	от 0,4 до 30 мА
от 200,001 до 1000,000 Ом	±(1-10-⁴-R + 3-10-³) Ом	±(1-10-⁴-R + 3,3-10-²) Ом	от 0,4 до 10 мА
от 1000,001 до 2000,000 Ом	±(9-10’⁵-R + 3-10-²) Ом	±(9-10’⁵-R + 6-10-²) Ом	от 0,1 до 6 мА
от 2,00001 до 10,00000 кОм	±(9-10’⁵-R + 3-10-⁵) кОм	±(9-10’⁵-R + 6-10-⁵) кОм	от 20 до 2000 мкА
от 10,00001 до 20,00000 кОм	±(9-10’⁵-R + 3-10-⁴) кОм	±(9-10’⁵-R + 3,3-10-⁴) кОм	от 4 до 1000 мкА
от 20,0001 до 100,0000 кОм	±(9-10’⁵-R + 3-10-⁴) кОм	±(9-10-⁵-R + 3,3-10-⁴) кОм	от 1 до 200 мкА
от 100,0001 до 200,0000 кОм	±(1-10-⁴-R + 3-10-³) кОм	±(1-10-⁴-R + 3-10-³) кОм	от 1 до 100 мкА
от 200,001 до 330,000 кОм	±(1-10-⁴-R + 3-10-³) кОм	±(1-10-⁴-R + 3-10-³) кОм	от 1 до 60 мкА
от 330,001 до 1000,000 кОм	±(1,5-10’⁴-R + 3-10-³) кОм	±(1,5-10-⁴-R + 3-10-³) кОм	от 0,2 до 20 мкА

таблицы 12

Диапазон воспроизведения ²	Пределы допускаемой основной абсолютной погрешности ¹		Допустимый 3 ток ³
Диапазон воспроизведения ²	4х-проводная схема	2х-проводная схема	Допустимый 3 ток ³
от 1000,001 до 2000,000 кОм	-	±(1,5-10^-4-R + 3-10^-2) кОм	от 0,04 до 10 мкА
от 2,00001 до 3,30000 МОм	-	±(1,5-10^-4-R + 3-10^-5) МОм	от 0,04 до 6 мкА
от 3,30001 до 10,00000 МОм	-	±(2-10^-4-R + 3-10^-5) МОм	от 10 до 2000 нА
от 10,00001 до 20,00000 МОм	-	±(2-10^-3-R + 3-10^-4) МОм	от 10 до 1000 нА
от 20,0001 до 33,0000 МОм	-	±(2-10^-3-R + 3-10^-4) МОм	от 10 до 600 нА
от 33,0001 до 100,0000 МОм	-	±(2-10^-3-R + 3-10^-4) МОм	от 10 до 180 нА
от 100,0001 до 200,0000 МОм	-	±(3-10^-3-R + 3-10^-3) МОм	от 10 до 100 нА
от 200,001 до 330,000 МОм	-	±(3-10^-3-R + 3-10^-3) МОм	от 10 до 60 нА
от 330,001 до 1100,000 МОм	-	±(1-10^-2-R + 1-10^-2) МОм	от 4 до 20 нА

Примечания

1 R - значение воспроизводимого электрического сопротивления, представленное в [Ом] для диапазонов с верхней границей до 2000 Ом включительно, [кОм] для диапазонов с верхней границей свыше 2000 Ом и до 2000 кОм включительно, [МОм] для диапазонов с верхней границей свыше 2000 кОм.
2 Границы диапазонов воспроизведения основываются на действительных значениях фиксированных сопротивлений, поэтому они могут отклоняться от указанных значений в пределах ±5 %.
3 Абсолютная погрешность действительна для испытательных токов, которые обеспечивают напряжение минимум 100 мВ при заданном сопротивлении. Например, при воспроизведении сопротивления 10 Ом минимальный испытательный ток составляет 10 мА. При меньших испытательных токах указанная в таблице постоянная составляющая абсолютной погрешности Rn.cocm умножается на коэффициент к = Iioomb / lact (отношение тока 1100мВ, обеспечивающего напряжение 100 мВ, к фактическому току lact). Например, при сопротивлении 10 Ом и испытательном токе 1 мА постоянная составляющая абсолютной погрешности равна: Rn.cocт = [2-10^-3 Ом] • [10 мА]/[1 мА] = 20-10^-3 Ом вместо указанных в таблице [2-IO^-3 Ом].

воспроизведении

Номинальное воспроизводимое значение Кн	Пределы допускаемой основной абсолютной погрешности действительного значения ¹		Отклонение от номинального значения при выпуске из производства ¹		Максимальная нагрузка (пиковое отклонение)
Номинальное воспроизводимое значение Кн	4х-проводная схема	2х-проводная схема ²	4х-проводная схема	2х-проводная схема	Максимальная нагрузка (пиковое отклонение)
0,0000 Ом	±5-10-⁴ Ом	±25-10^-3 Ом	±1-10^-2 Ом	±1,0 Ом	500 мА
0,1000 Ом	±5-10-⁴ Ом	±25-10^-3 Ом	±0,02•R_н Ом	±1,0 Ом	500 мА
1,0000 Ом	±5-10-⁴ Ом	±25-10^-3 Ом	±0,02•R_н Ом	±1,0 Ом	400 мА
10,0000 Ом	±1-10-³ Ом	±30-10^-3 Ом	±0,02•R_н Ом	±1,0 Ом	300 мА
100,0000 Ом	±3-10-³ Ом	±30-10^-3 Ом	±0,02•R_н Ом	±0,02•R_н Ом	100 мА
1000,000 Ом	±(1,5-10’⁵-R) Ом	±(4-10^-5-К) Ом	±0,02•R_н Ом	±0,02•R_н Ом	20 В
10,00000 кОм	±(1,5-10’⁵-R) кОм	±(2-10^-5-R) кОм	±0,02•Rн кОм	±0,02•Rн кОм	20 В
100,0000 кОм	±(1,5-10’⁵-r) кОм	±(1,5-10^-5-R) кОм	±0,02•Rн кОм	±0,02•Rн кОм	100 В
1000,0000 кОм	-	±(3-10^-5-К) кОм	-	±0,02•Rн кОм	100 В
10,00000 МОм	-	±(1,3-10^-4-К) МОм	-	±0,05 •Rн МОм	100 В
100,0000 МОм	-	±(1-10^-3-R) МОм	-	±0,10•R_н МОм	100 В
1000,000 МОм	-	±(2,5-10^-3-R) МОм	-	±0,15 •Rн МОм	100 В

Примечания

1 R - действительное значение воспроизводимого электрического сопротивления, представленное в [Ом] для диапазона с верхней границей до 1000 Ом, [кОм] для диапазонов с верхней границей свыше 1000 Ом и до 1000 кОм включительно, [МОм] для диапазонов с верхней границей свыше 1000 кОм;

Rн - номинальное значение воспроизводимого электрического сопротивления, указанное в таблице.

2 Для 2-проводной схемы к указанному значению погрешности добавляется постоянная составляющая Rn.сост, равная отношению напряжения 15 мкВ при заданном сопротивлении к силе испытательного тока. Например, при испытательном токе 10 мА: Кп. сост ⁼ 15 мкВ / 10 мА = 1,5 мОм.

источника высокого

Диапазон воспроизведения	Максимальное напряжение постоянного электрического тока, В	Пределы допускаемой основной относительной погрешности, %	Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного электрического тока, В
от 100,00 до 199,99 кОм	800	±0,20	±(3-10-³-и + 2)
от 200,0 до 999,9 кОм	1100	±0,20	±(з-10-³-и + 2)
от 1,0000 до 1,9999 МОм	1150	±0,30	±(5-10-³-U + 5)
от 2,000 до 9,999 МОм	1150	±0,30	±(5-10-³-U + 5)
от 10,000 до 19,999 МОм	1500	±0,5	±(5-10-³-U + 5)
от 20,00 до 199,99 МОм	1500	±0,5	±(5-10-³-U + 5)
от 200,0 до 999,9 МОм	1500	±0,5	±(5-10-³-U + 5)
от 1,0000 до 1,9999 ГОм	1500	±1,0	±(1-10-²-U + 5)
от 2,000 до 10,000 ГОм	1500	±1,0	±(1-10-²-U + 5)
100 ГОм	1500	±3,0	±(1,5-10-²-U + 5)
Примечание - U - значение напряжения постоянного электрического тока, [В]

Таблица 15 - Метрологические характеристики калибраторов при воспроизведении электрической емкости (непрерывный режим)

Диапазон воспроизведения ²	Пределы допускаемой основной абсолютной или относительной погрешности ¹	Максимальная частота, Гц
от 0,800000 до 2,000000 нФ	±(5-10-³-C + 1,5-10-²) нФ	1000
от 2,00001 до 3,30000 нФ	±(5-10-³-C + 1,5-10-²) нФ	1000
от 3,30001 до 20,00000 нФ	±0,5 %	1000
от 20,0001 до 33,0000 нФ	±0,5 %	1000
от 33,0001 до 100,0000 нФ	±0,5 %	500
от 100,0001 до 200,0000 нФ	±0,5 %	300
от 0,200001 до 2,000000 мкФ	±0,5 %	300
от 2,00001 до 3,30000 мкФ	±0,5 %	300
от 3,30001 до 10,00000 мкФ	±0,5 %	300
от 10,00001 до 20,00000 мкФ	±0,5 %	300
от 20,0001 до 33,0000 мкФ	±0,5 %	300
от 33,0001 до 100,0000 мкФ	±0,5 %	300
от 100,0001 до 200,0000 мкФ	±0,5 %	50
от 0,200001 до 1,100000 мФ	±0,5 %	15
от 1,100001 до 2,000000 мФ	±0,5 %	8
от 2,00001 до 11,00000 мФ	±0,5 %	5
от 11,00001 до 20,00000 мФ	±0,7 %	1
от 20,0001 до 120,0000 мФ	±1,0 %	0,5
Примечания 1 C - значение воспроизводимой электрической емкости, [нФ]. 2 Границы диапазонов воспроизведения до 1,1 мФ включительно основываются на действительных значениях фиксированных емкостей, поэтому они могут отклоняться от указанных значений в пределах от -10 до +10 %.

Воспроизводимое значение	Пределы допускаемой основной относительной погрешности, %	Максимальная частота, Гц
1,000000 нФ	±1,25	1000
10,00000 нФ	±0,35	1000
100,0000 нФ	±0,25	500
1,000000 мкФ	±0,25	300
10,00000 мкФ	±0,35	300
100,0000 мкФ	±0,45	300

Таблица 17 - Метрологические характеристики калибраторов при воспроизведении электрической мощности и энергии постоянного и переменного электрического тока

Диапазон воспроизведения напряжения постоянного и переменного электрического тока, В	от 0,200000 до 1050,0000
Диапазон воспроизведения силы постоянного и переменного электрического тока	от 0,200000 мА до 30,00000 А
Диапазон воспроизведения электрической мощности	от 0,04000 мВт до 30,0000 кВт
Диапазон частот при воспроизведении мощности переменного электрического тока, Гц	от 15,000 до 1000,00
Диапазон длительности воспроизведения энергии, с	от 2,000 до 3600,000
Диапазон значений сдвига фазы, °	от 0,00 до 359,99
Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, °: - до 200 Гц, - свыше 200 Гц, - на диапазоне 1050 В, от 20 до 500 Гц	±0,15 ±0,25 ±0,5
Диапазон установки коэффициента мощности	от -1,0000 до +1,0000
Пределы допускаемой основной относительной погрешности при воспроизведении мощности постоянного электрического тока:
5р = ±V(5y)² + (5;)² + 0,01² %, где , [%] - пределы допускаемой основной относительной погрешности воспроизведения значения напряжения постоянного электрического тока, равные: 5ц = Ац • 100/U, и - значение напряжения постоянного электрического тока, при котором вычисляют 5р, Ац - пределы допускаемой основной абсолютной погрешности воспроизведения значения и напряжения постоянного электрического тока, указанные в таблице 2; 5/, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения силы постоянного электрического тока, равные: 5/ = • 100//, / - значение силы постоянного электрического тока, при котором вычисляют 5_р, - пределы допускаемой основной абсолютной погрешности воспроизведения значения / силы постоянного электрического тока, указанные в таблице 6

Пределы допускаемой основной абсолютной погрешности установки частоты ² выходного напряжения, Гц__

Примечания

1 U - значение воспроизводимого напряжения переменного представленное в [мВ] для диапазонов с верхней границей до 200 мВ включительно, [В] для диапазонов с верхней границей свыше 200 мВ.
2 F - значение установленной частоты выходного напряжения, [Гц].

электрического тока,

и технические

токовых

Опция 140-50
Номинальные значения коэффициентов трансформации силы переменного и постоянного тока	25; 50
Максимальное воспроизводимое значение силы тока, А	1500
Пределы допускаемой относительной погрешности значения коэффициента трансформации в условиях эксплуатации, %	±0,30
Время работы при максимальном входном токе: 20 А 30 А	не ограничено не более 5 минут
Количество витков катушки (поперечное сечение)	х25 (25 х 13 мм) х50 (24 х 26 мм)
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40

5р = ±7(«„)² + («,)² + («ру)² + 0,О3² %,

где

, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения напряжения переменного электрического тока, равные: 5ц = ±(^у • 100/У), и - значение напряжения переменного электрического тока, при котором вычисляют 5р, Jy - пределы допускаемой основной абсолютной погрешности воспроизведения значения и напряжения переменного электрического тока, указанные в таблице 3;

5/, [%] - пределы допускаемой основной относительной погрешности воспроизведения значения силы переменного электрического тока, равные: 5/ = ±(J/ • 100//),

I - значение силы переменного электрического тока, при котором вычисляют 5р, А/ - пределы допускаемой основной абсолютной погрешности воспроизведения значения / силы переменного электрического тока, указанные в таблице 7;

SPF, [%] -мощности, формулам:

пределы допускаемой основной относительной погрешности коэффициента вычисляемые, в зависимости от единиц измерения мощности, по следующим

SpF

SpF где

Ф, °

=±(1 =±(1 =0

- cost^+A^)) • 100

cos(^) J

- • 100 sin(^) /

для активной мощности,

для реактивной мощности,

для полной мощности,

- установленный сдвиг по фазе между напряжением и током,

- пределы допускаемой основной абсолютной погрешности установки сдвига фазы

Пределы допускаемой основной относительной погрешности при воспроизведении электрической энергии постоянного и переменного электрического тока:

5е = ±V(5y)² + (Si)² + (St)² + 0,01² % 5e = ±V(5y)² + (Si)² + (Spp)² + (St)² + 0,03² %

где

5ц, Si и 5pp - значения, идентичные значениям для мощности постоянного и переменного электрического тока;

St, [%] - пределы допускаемой относительной погрешности, обусловленные заданным интервалом времени, равные: 5^ = ±(0,01 + 30/tsgt),

^set, [с] - заданный интервал времени

для постоянного тока для переменного тока,

Параметры сигнала основной частоты
Максимальная пиковая амплитуда первой гармоники	V2 х полный диапазон
Пределы допускаемой основной приведенной погрешности амплитуды первой гармоники, % от диапазона первой гармоники	±0,20
Максимальная частота первой гармоники, кГ ц	1
Пределы допускаемой основной относительной погрешности установки частоты первой гармоники, %	±0,0025
Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, °: - до 70 Гц - свыше 70 Гц	±0,2 ±0,5
Параметры гармонических составляющих
Максимальное количество гармонических составляющих	50
Максимальная пиковая амплитуда гармоники, % от полного диапазона гармоники	от 0,00 до 30,00
Пределы допускаемой основной приведенной погрешности амплитуды гармоники, % от диапазона первой гармоники	±0,20
Максимальная частота гармоники, кГц	5
Диапазон значений сдвига фазы, °	от 0,00 до 360,00
Пределы допускаемой основной абсолютной погрешности установки сдвига фазы, мкс	±5
Ограничение амплитуды итогового сигнала с гармоническими составляющими
Максимальная пиковая амплитуда	V2 х полный диапазон первой гармоники
Примечание - Гармонические составляющие могут быть наложены на форму сигнала для всех функций воспроизведения калибратором напряжения и силы переменного тока, мощности и электрической энергии переменного тока

Таблица 19 - Метрологические характеристики калибраторов при воспроизведении (моделировании) сигналов термопреобразователей сопротивления (ТС)

Тип ТС, температурный коэффициент по ГОСТ 6651-2009	Пределы допускаемой основной абсолютной погрешности воспроизведения сигналов термопреобразователей сопротивления в указанном диапазоне моделируемых температур, °С
Тип ТС, температурный коэффициент по ГОСТ 6651-2009	от -200 до -190	св. -190 до -100	св. -100 до 0	св. 0 до +250	св. +250 до +460	св. +460 до +630	св. +630 до +800
Pt100, а = 0,00385 °C-¹	±0,05	±0,06	±0,07	±0,09	±0,12	±0,14	±0,18
Pt200, а = 0,00385 °C^-1	±0,04	±0,05	±0,08	±0,09	±0,12	±0,14	-
Pt500, а = 0,00385 °C^-1	±0,04	±0,04	±0,05	±0,08	±0,12	±0,15	-
Pt1000, а = 0,00385 °C^-1	±0,03	±0,04	±0,05	±0,09	±0,11	±0,14	-

Тип термопары по ГОСТ Р 8.585-2001	Диапазон моделируемого сигнала, °С	Пределы допускаемой основной абсолютной погрешности воспроизведения сигналов термоэлектрических преобразователей, °С
	от -50 до +100	±0,96
т?	св. +100 до +400	±0,55
R	св. +400 до +1000	±0,44
	св. +1000 до +1767	±0,39
	от -50 до +100	±0,90
с	св. +100 до +250	±0,56
S	св. +250 до +1400	±0,49
	св. +1400 до +1767	±0,40
	от +400 до +800	±0,90
тэ	св. +800 до +1000	±0,54
B	св. +1000 до +1500	±0,48
	св. +1500 до +1820	±0,41
	от -200 до -100	±0,30
т	св. -100 до +150	±0,25
J	св. +150 до +700	±0,18
	св. +700 до +1200	±0,18
	от -200 до -100	±0,30
Т	св. -100 до 0	±0,26
T	св. 0 до +100	±0,21
	св. +100 до +400	±0,18
	от -250 до -100	±0,45
т?	св. -100 до +280	±0,23
E	св. +280 до +600	±0,19
	св. +600 до +1000	±0,19
	от -200 до -100	±0,35
	св. -100 до +480	±0,25
K	св. +480 до +1000	±0,23
	св. +1000 до +1372	±0,24
	от -200 до -100	±0,45
XT	св. -100 до 0	±0,30
N	св. 0 до +580	±0,26
	св. +580 до +1300	±0,23
	от -50 до +50	±0,25
Л/Г	св. +50 до +100	±0,22
M	св. +100 до +470	±0,21
	св. +470 до +1410	±0,20
Параметры автоматической компенсации		температуры холодного спая (опция 91)
Тип датчика		Pt100 (а = 0,00385 °C^-1)
Пределы допускаемой основной абсолютной погрешности канала
компенсации температуры холодного спая, °С:
- с сохранением калибровочных констант в калибраторе ±0,10
- в остальных случаях		±0,30
Нестабильность датчика, °С/год		до 0,05

Режим	Диапазон частот	Диапазон напряжения (пиковое отклонение)	Тип выходного разъёма	Номинальное выходное полное сопротивление, Ом
Воспроизведение амплитудных характеристик	Постоянное напряжение, от 15 Гц до 1 кГц	от 0 до 200 В	N	0
Воспроизведение синусоидального напряжения	от 15 Гц до 400 МГц	от 1,4 мВ до 1,5 В	N	50
Формирование сигнала с малым временем нарастания (PWM)	от 0,1 Гц до 400 МГц	от 50 мВ до 1 В	N	50
Формирование временных маркеров (Time marker)	от 0,1 Гц до 400 МГц	от 50 мВ до 1 В	N	50

Таблица 22 - Метрологические характеристики калибраторов при воспроизведении напряжения с опцией «ОСЦ1/SC0» (работа калибраторов в режиме определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 400 МГ ц)

Выходной разъем	Коаксиальный, тип N
Форма сигнала	Напряжение постоянного электрического тока отрицательная), прямоугольная (симметричная, отрицательная), синусоидальная	(положительная, положительная,
Диапазоны амплитуд	20 мВ, 200 мВ, 2 В, 20 В, 100 В, 280 В
Диапазон частот, Гц	от 15,00000 до 1000,0000
Пределы допускаемой основной абсолютной погрешности установки частоты ¹, Гц	±(2,5-10^-5-F)
Время нарастания импульса, мкс	до 3
Номинальное выходное полное сопротивление	50 Ом или 1 МОм (для компенсации нагрузки)

таблицы 22

Режим	Нагрузка постоянного тока	Диапазон напряжения ³, В	Пределы допускаемой основной абсолютной погрешности ², В
Воспроизведение напряжения постоянного электрического тока	50 Ом	от 0 до 3,5 (пиковое значение)	±(1,5-10-³-U + 2-10-⁵-Du + 3-10-⁵)
Воспроизведение напряжения постоянного электрического тока	1 МОм	от 0 до 200 (пиковое значение)	±(3-10-⁴-U + 2-10-⁵-Du + 3-10-⁵)
Воспроизведение синусоидального напряжения	50 Ом	от 0 до 3,5 (СКЗ)	±(2,5-10’³-U + 5-10-⁵-Du + 3-10-⁵)
Воспроизведение синусоидального напряжения	1 МОм	от 0 до 200 (СКЗ)	±(1-10-³-U + 5-10-⁵-Du + 3-10-⁵)
Воспроизведение прямоугольного напряжения	50 Ом	от 0 до 3,5 (пиковое значение)	±(4-10^-3-U + 1,5-10-³-Du)
Воспроизведение прямоугольного напряжения	1 МОм	от 0 до 200 (СКЗ)	±(2,5-10-³-U + 1,5-10-³-Du)

Примечания

1 F - значение установленной частоты выходного напряжения, [Гц].

2 U - значение воспроизводимого напряжения, [В];

DU - значение верхней границы установленного поддиапазона измерений, [В]. 3 СКЗ - среднеквадратическое значение

Таблица 23 - Метрологические характеристики калибраторов в режиме генератора синусоидального напряжения (опция «ОСЦ1/SC0»)

Выходной разъем				Коаксиальный, тип N
Форма сигнала				Синусоидальная
Диапазон частот				от 15,00000 Гц до 400,00 МГц
Пределы допускаемой основной абсолютной погрешности установки частоты ¹, Гц				±(2,5-10^-6-F)
Диапазон амплитуды (пиковое значение)				от 1,400 мВ до 1,5000 В

Параметр	Частота
	от 15 Гц до 100 кГц	св. 100 до 500 кГц	св. 0,5 до 10 МГц		св. 10 до 100 МГц	св. 100 до 400 МГ ц
Гармонические искажения	-55 дБ	-38 дБ (до 10 дБм)	-38 дБ (до 10 дБм)		-38 дБ (до 10 дБм)	-38 дБ (до 10 дБм)
Неравномерность АЧХ (пиковое значение)	до 0,2 %	до 0,5 % (100 мкВ)	до 1,2 % (100 мкВ)		до 2,0 % (100 мкВ)	до 2,5 % (100 мкВ)
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения ²(пиковое значение), В	±(5-10-³-U + + 3,5-1О-⁴)	±(2-10-²-U + + 2,5-10⁴)	±(2,5-10^-2-U + + 2,5-10^-4)		±(3,3-10^-2-U + + 2,5-10^-4)	±(3,7-10^-2 -U + + 2,5-10^-4)
Примечания 1 F - значение установленной частоты выходного напряжения, [Гц]. 2 U - значение воспроизводимого напряжения, [В]

Выходной разъем	Коаксиальный, тип N
Форма сигнала	Положительная прямоугольная
Диапазон частот	от 0,100000 Гц до 400,000 МГц
Пределы допускаемой основной абсолютной погрешности установки частоты, Гц	±(2,5-10-⁶-F)
Диапазон ширины импульса	от 2,5 нс до 5 с
Коэффициенты заполнения (скважность)	1 %, 10 %, 20 %, 30 %, 40 %, 50 %	ниже 2,5 МГц
	10 %, 20 %, 30 %, 40 %, 50 %	от 2,5 до 25 МГц
	50 %	св. 25 МГц
Диапазон амплитуды (пиковое значение)	50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом
Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, %	±10
Джиттер, нс	до 2
Время нарастания импульса, нс	до 1
Примечание - F - значение установленной частоты выходного напряжения, [Гц]

Таблица 25 - Метрологические характеристики калибраторов в режиме формирования временных маркеров (опция «ОСЦ1/SC0»)

Выходной разъем	Коаксиальный, тип N
Форма сигнала	выброс 2 нс (ниже 400 нс)
Форма сигнала	PWM прямоугольная (от 400 нс и выше)
Диапазон временных маркеров	от 2,50000 нс до 10,000 с
Пределы допускаемой основной абсолютной погрешности установки периода следования временных маркеров, с	±(2,5-10^-6-T)
Диапазон амплитуды (пиковое значение)	50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом
Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, %	±10
Джиттер, нс	до 2
Время нарастания импульса, нс	до 1
Примечание - T - значение установленного периода следования, [с]

Таблица 26 - Метрологические характеристики калибраторов в режиме измерения входного сопротивления осциллографа (опция «ОСЦ1/SC0»)

Выходной разъем	Коаксиальный, тип N
Диапазоны измерений	100 Ом, 2 МОм
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (для значений в поддиапазоне от 10 до 100 % диапазона измерений), %	±0,10

Таблица 27 - Метрологические характеристики калибраторов при воспроизведении напряжения с опцией «ОСЦ2/SC1» (работа калибраторов нормируемых метрологических характеристик осциллографов с полосой пропускания до 1,1 ГГц)

режиме определения

Выходной разъем

Форма сигнала

Коаксиальный, тип N________________________________________

Диапазоны амплитуд Диапазон частот, Гц Пределы допускаемой основной абсолютной погрешности установки частоты ¹, Гц__________

Время нарастания импульса, мкс________

Номинальное выходное полное сопротивление

Напряжение постоянного электрического тока (положительная, отрицательная), прямоугольная (симметричная, положительная, отрицательная), синусоидальная_________________________________

20 мВ, 200 мВ, 2 В, 20 В, 100 В, 280 В____________________________

от 15,00000 до 1000,0000

±(2,5-10-⁵-F)

до 3

50 Ом или 1 МОм (для компенсации нагрузки)

Режим	Нагрузка постоянного тока	Диапазон напряжения ³, В	Пределы допускаемой основной абсолютной погрешности ², В
Воспроизведение напряжения постоянного электрического тока	50 Ом	от 0 до 3,5 (пиковое значение)	±(1,5-10-³-U + 2-10-⁵-Du + 3-10-⁵)
Воспроизведение напряжения постоянного электрического тока	1 МОм	от 0 до 200 (пиковое значение)	±(3-10-⁴-U + 2-10-⁵-Du + 3-10-⁵)
Воспроизведение синусоидального напряжения	50 Ом	от 0 до 3,5 (СКЗ)	±(2,5-10-³-U + 5-10-⁵-Du + 3-10-⁵)
Воспроизведение синусоидального напряжения	1 МОм	от 0 до 200 (СКЗ)	±( 1-10-³ -U + 5-10-⁵ -Du + 3-10-⁵)
Воспроизведение прямоугольного напряжения	50 Ом	от 0 до 3,5 (пиковое значение)	±(4-10’³-U + 1,5-10-³-Du)
Воспроизведение прямоугольного напряжения	1 МОм	от 0 до 200 (СКЗ)	±(2,5-10-³-U + 1,5-10-³-Du)

Примечания

1 F - значение установленной частоты выходного напряжения, [Гц].
2 U - значение воспроизводимого напряжения, [В];

DU - значение верхней границы установленного поддиапазона измерений, [В].

3 СКЗ - среднеквадратическое значение

Выходной разъем					Коаксиальный, тип N
Форма сигнала					Синусоидальный
Диапазон частот					от 15,00000 Гц до 1100,00 МГц
Пределы допускаемой основной абсолютной погрешности установки частоты ¹, Гц - до 300 кГц - свыше 300 кГц					±(1-10^-5-F) ±(i-10^-7-f)
Диапазон амплитуды (пиковое значение): - до 1 ГГц - свыше 1 ГГц					от 1,400 мВ до 1,5000 В от 1,400 мВ до 1,0000 В

Параметр	Частота
	от 15 Гц до 100 кГц	св. 100 до 500 кГц	св. 0,5 до 10 МГц	св. 10 до 100 МГц		св. 100 до 600 МГц	св. 0,6 до 1,1 ГГц
Гармоничес кие искажения	-55 дБ	-33 дБ (до 10 дБм)	-33 дБ (до 10 дБм)	-33 дБ (до 10 дБм)		-30 дБ (до 10 дБм)	-30 дБ (до 10 дБм)
Неравномерность АЧХ (пиковое значение)	до 0,2 %	до 0,5 % (100 мкВ)	до 1,2 % (100 мкВ)	до 2,0 % (100 мкВ)		до 2,5 % (100 мкВ)	до 4,5 % (100 мкВ)
Пределы допускаемо й основной абсолютной погрешности воспроизведения напряжения ²(пиковое значение), В	±(5-10^-3-U + + 3,5-10^-4)	±(2'10^-2'U + + 2,5-10^-4)	±(2,5'10^-2'U + + 2,5-10^-4)	±(3,3-10^-2-U + + 2,5-10^-4)		±(3,7'10^-2'U + + 2,5-10^-4)	±(6,5'10^-2'U + + 2,5-10^-4)
Примечания 1 F - значение установленной частоты выходного напряжения, [Гц]. 2 U - значение воспроизводимого напряжения, [В]

Выходной разъем	Коаксиальный, тип N
Форма сигнала: - от 0,1 Гц до 400,000 МГц - от 400,000 до 1100 МГц	Положительная прямоугольная Синусоидальная
Диапазон частот	от 0,100000 Гц до 1100,000 МГц
Пределы допускаемой основной абсолютной погрешности установки частоты, Гц	±(1-1O-⁷-F)
Диапазон ширины импульса	от 2,5 нс до 5 с
Коэффициенты заполнения (скважность)	1 %, 10 %, 20 %, 30 %, 40 %, 50 %	ниже 2,5 МГц
	10 %, 20 %, 30 %, 40 %, 50 %	от 2,5 до 25 МГц
	50 %	св. 25 МГц
Диапазон амплитуды (пиковое значение)	50 мВ, 100 мВ, 500 мВ, 1000 мВ / 50 Ом
Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, %	±10
Джиттер, нс	до 2
Время нарастания импульса, нс	до 1
Примечание - F - значение установленной частоты выходного напряжения, [Гц]

Таблица 30 - Метрологические характеристики калибраторов в режиме формирования временных маркеров (опция «ОСЦ2/SC1»)

Выходной разъем	Коаксиальный, тип N
Форма сигнала	выброс 2 нс (ниже 400 нс)
Форма сигнала	PWM прямоугольная (от 400 нс и выше)
Диапазон временных маркеров	от 2,50000 нс до 10,000 с
Пределы допускаемой основной абсолютной погрешности установки периода следования временных маркеров, с	±(1-1O^-7-T)
Диапазон амплитуды (пиковое значение)	50 мВ, 1ОО мВ, 500 мВ, 1000 мВ / 50 Ом
Пределы допускаемой основной относительной погрешности воспроизведения амплитуды, %	±10
Джиттер, нс	до 2
Время нарастания импульса, нс	до 1
Примечание - T - значение установленного периода следования, [с]

Таблица 31 - Метрологические характеристики калибраторов в режиме измерения входного сопротивления осциллографа (опция «ОСЦ2/SC1»)

Выходной разъем	Коаксиальный, тип N
Диапазоны измерений	1ОО Ом, 2 МОм
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (для значений в поддиапазоне от 10 до 100 % диапазона измерений), %	±0,10

Функция	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности ¹	Разрешение
Напряжение постоянного электрического тока	±12 мВ	±(5-10-⁵-U + 3-10-³) мВ	1-10-⁵ мВ
	±120 мВ	±(5-10-⁵-U + 5-10-³) мВ	1-10-⁴ мВ
	±1,2 В	±(5-10’⁵-U + 5-10-⁵) В	1-10-⁶ В
	±12 В	±(5-10-⁵-U + 5-10-⁴) В	1-10-⁵ В
Сила постоянного электрического тока	±100 мкА	±(2-10-⁴-I + 2-10^-2) мкА	1-10-³ мкА
	±1 мА	±(2-10-⁴-I + 1-10^-4) мА	1-10-⁵ мА
	±2,4 мА	±(1,5-10-⁴-I + 8-10-⁴) мА	1-10-⁴ мА
	±24 мА	±(i,5-10-⁴-I + 8-10-⁴) мА	1-10-⁴ мА
Частота	от 1 Гц до 100 кГц	±(5-10-⁵-F)	от 10 мкГц до 0,1 Гц
Сопротивление постоянному электрическому току	2 кОм	±(2-10’⁴-R + 1-10-⁵) кОм	1-10-⁶ кОм
Сопротивление постоянному электрическому току	20 кОм	±(2-10’⁴-R + 5-10-⁵) кОм	1-10’⁵ кОм

Примечания

1 Указанные значения погрешности достигаются после выполнения коррекции нуля.

U - измеренное значение напряжения постоянного электрического тока, представленное в [мВ] для диапазонов с верхней границей до 120 мВ включительно, [В] для диапазонов с верхней границей свыше 120 мВ.

I - измеренное значение силы постоянного электрического тока, представленное в [мкА] для диапазона с верхней границей 100 мкА, [мА] для остальных диапазонов.

F - измеренное значение частоты, [Гц] или [кГц].

R - измеренное значение электрического сопротивления, [кОм].

Номинальные значения клемм:

25 В (пиковое значение) максимум (между клеммами V и COM);

10 В (пиковое значение) максимум (между клеммами A и COM);

50 В (пиковое значение) максимум (между клеммами COM и PE); более 1 МОм (между клеммами COM и PE).

Таблица 33 - Метрологические характеристики калибраторов при измерении сигналов термопреобразователей сопротивления (ТС) с использованием переходника (опция 9000-60) с помощью встроенного мультиметра (опция «МУЛЬТИМЕТР/MER»)

Тип ТС, температурный коэффициент по ГОСТ 6651-2009	Пределы допускаемой основной абсолютной погрешности измерений сигналов термопреобразователей сопротивления в указанном диапазоне моделируемых температур, °С
Тип ТС, температурный коэффициент по ГОСТ 6651-2009	от-200 до -190	св. -190 до -100	св. -100 до 0	св. 0 до +250	св. +250 до +460	св. +460 до +630	св. +630 до +800
Pt1O0, а = 0,00385 °C-¹	±0,10	±0,12	±0,14	±0,18	±0,24	±0,28	±0,36
Pt200, а = 0,00385 °C^-1	±0,08	±0,10	±0,16	±0,18	±0,24	±0,28	-
Pt500, а = 0,00385 °C^-1	±0,08	±0,08	±0,10	±0,16	±0,24	±0,30	-
Pt1000, а = 0,00385 °C^-1	±0,08	±0,08	±0,10	±0,18	±0,22	±0,28	-

Тип термопары по ГОСТ Р 8.585-2001	Диапазон показаний температуры, °С	Пределы допускаемой основной абсолютной погрешности измерений сигналов термоэлектрических преобразователей, °С
R	от -50 до +100	±0,96
	св. +100 до +400	±0,55
	св. +400 до +1000	±0,72
	св. +1000 до +1767	±0,76
S	от -50 до +100	±0,91
	св. +100 до +250	±0,56
	св. +250 до +1400	±0,79
	св. +1400 до +1767	±0,79
B	от +400 до +800	±0,89
	св. +800 до +1000	±0,54
	св. +1000 до +1500	±0,48
	св. +1500 до +1820	±0,81
J	от -200 до -100	±0,31
	св. -100 до +150	±0,22
	св. +150 до +700	±0,29
	св. +700 до +1200	±0,29
T	от -200 до -100	±0,30
	св. -100 до 0	±0,26
	св. 0 до +100	±0,23
	св. +100 до +400	±0,28
E	от -250 до -100	±0,45
	св. -100 до +280	±0,25
	св. +280 до +600	±0,25
	св. +600 до +1000	±0,25
K	от -200 до -100	±0,35
	св. -100 до +480	±0,33
	св. +480 до +1000	±0,34
	св. +1000 до +1372	±0,37
N	от -200 до -100	±0,45
	св. -100 до 0	±0,30
	св. 0 до +580	±0,36
	св. +580 до +1300	±0,36
M	от -50 до +50	±0,25
	св. +50 до +100	±0,22
	св. +100 до +470	±0,32
	св. +470 до +1410	±0,32

Пределы допускаемой дополнительной погрешности калибраторов, обусловленной отклонением температуры окружающего воздуха на каждый 1 °С от нормальных значений, во всех режимах работы: ±10 % от значения пределов допускаемой основной погрешности.

Таблица 35 - Основные технические

Наименование характеристики	Значение
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации), %	от +21 до +25 до 70
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации), %	от +13 до +33 до 70
Параметры электрического питания: - напряжение переменного электрического тока, В - частота переменного электрического тока, Гц	от 115 до 230 от 50 до 60
Время прогрева, требуемое для обеспечения метрологических характеристик, мин	30
Габаритные размеры (Ш х В х Г), мм	435 х 175 х 620
Масса в базовой комплектации (без опций), кг	24

Таблица 36 - Показатели надежности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч	20000
Средний срок службы, лет	10

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_43 Анализ рынка поверки Тюмени

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Калибраторы многофункциональные (МК9023А)

Все средства измерений Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")

RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Кто поверяет Калибраторы многофункциональные (МК9023А)

Стоимость поверки Калибраторы многофункциональные (МК9023А)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Калибраторы многофункциональные (МК9023А)

Комплектность средства измерений Калибраторы многофункциональные (МК9023А)

Метрологические и технические характеристики Калибраторы многофункциональные (МК9023А)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_43 Анализ рынка поверки Тюмени

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Калибраторы многофункциональные (МК9023А)

Все средства измерений Общество с ограниченной ответственностью "Профигрупп" (ООО "Профигрупп")

RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Кто поверяет Калибраторы многофункциональные (МК9023А)

Стоимость поверки Калибраторы многофункциональные (МК9023А)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Калибраторы многофункциональные (МК9023А)

Описание средства измерений Калибраторы многофункциональные (МК9023А)

Комплектность средства измерений Калибраторы многофункциональные (МК9023А)

Комплектность средства измерений Калибраторы многофункциональные (МК9023А)

Метрологические и технические характеристики Калибраторы многофункциональные (МК9023А)

Метрологические и технические характеристики Калибраторы многофункциональные (МК9023А)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
