Номер по Госреестру СИ: 93847-24
93847-24 Меры волновых чисел рамановских сдвигов
(Обозначение отсутствует)
Назначение средства измерений:
Меры волновых чисел рамановских сдвигов (далее по тексту - меры) предназначены для хранения и передачи единиц волновых чисел рамановских сдвигов.
Внешний вид.

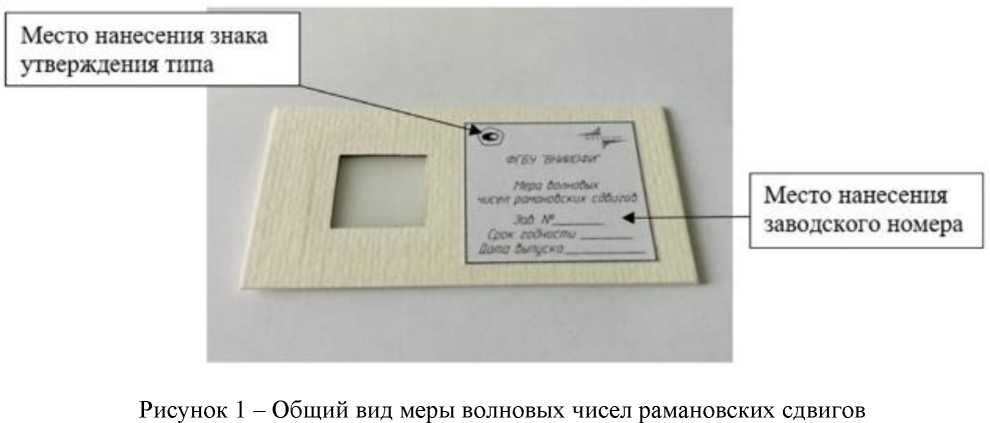

Меры волновых чисел рамановских сдвигов
Рисунок № 1
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195659
ID в реестре СИ - 1421300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Меры волновых чисел рамановских сдвигов (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89767-23 16.08.2028 |
Модели черного тела высокотемпературные , ВВ3500М Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89960-23 11.09.2028 |
Комплекты приспособлений для поверки диоптриметров, КПП-3Р Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90268-23 |
Система измерения наведенных токов, СИНТ-8/20ДНТЭ Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93844-24 19.11.2029 |
Меры длин волн и интенсивности флуоресценции (комплект), Обозначение отсутствует Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93847-24 19.11.2029 |
Меры волновых чисел рамановских сдвигов, Обозначение отсутствует Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Меры волновых чисел рамановских сдвигов (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Меры волновых чисел рамановских сдвигов (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на этикетку, прикрепляемую к оправке меры, и на титульный лист паспорта меры типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование изделия по назначению» документа КВФШ.203569.005 РЭ «Мера волновых чисел рамановских сдвигов. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений волновых чисел линий комбинационного рассеяния света, относительных интенсивностей линий комбинационного рассеяния света и флуоресценции, утвержденная ФГБУ «ВНИИОФИ» 13 сентября 2024 г.;
КВФШ.203569.005 ТУ «Мера волновых чисел рамановских сдвигов. Технические условия».
ПравообладательФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
(ФГБУ «ВНИИОФИ»)
ИНН 979338933
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Изготовитель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 979338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 979338933
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия меры основан на воспроизведении рамановского спектра серы и полистирола, входящих в состав материала оптического элемента меры, который возникает в результате неупругого рассеяния света, падающего на атомы и молекулы серы и полистирола, при освещении волны.
меры монохроматическим светом лазера заданной длины
Конструктивно мера представляет собой пленку из полимерного материала (полистирол с добавлением серы), которая помещена в специальную оправку.
Общий вид меры с указанием места нанесения заводского номера и знака утверждения типа приведен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку, прикрепляемую к оправке меры, в цифровом формате и состоит из арабских цифр.
Нанесение знака поверки на меры не предусмотрено. Пломбировка меры не предусмотрена.
меры приведены в таблицах 1 - 2. Показатели надежности меры приведены в таблице 3.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон волновых чисел рамановских сдвигов, см-1 |
от 80 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерения волновых чисел рамановских сдвигов, см-1 |
±1,0 |
|
Диапазон допускаемых значений волнового числа рамановского сдвига, см-1 |
85,1±10,0 |
|
153,8±10,0 | |
|
219,1±10,0 | |
|
473,2±10,0 | |
|
620,9±10,0 | |
|
795,8±10,0 | |
|
1001,4±10,0 | |
|
1031,8±10,0 | |
|
1155,3±10,0 | |
|
1450,5±10,0 | |
|
1583,1±10,0 | |
|
1602,3±10,0 | |
|
2852,4±10,0 | |
|
2904,5±10,0 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Длины волн возбуждения рамановских спектров, нм |
532;633;785 |
|
Размер оправки (длинахширина), мм, не более |
90x50 |
|
Размер светового окна (длина^ширина), мм, не более |
20x20 |
|
Масса, кг, не более |
0,03 |
|
Условия эксплуатации:
|
от + 15 до + 25 80 от 94 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, месяцев |
12 |
