Сведения о средстве измерений: 89960-23 Комплекты приспособлений для поверки диоптриметров

Номер по Госреестру СИ: 89960-23
89960-23 Комплекты приспособлений для поверки диоптриметров
(КПП-3Р)

Назначение средства измерений:
Комплекты приспособлений для поверки диоптриметров К1111-3Р (далее по тексту -комплекты) предназначены для хранения, воспроизведения и передачи дискретных значений вершинной рефракции и призматического действия при поверке и испытаниях офтальмологических диоптриметров и линзметров.

сертификация программного обеспечения
Внешний вид. Комплекты приспособлений для поверки диоптриметров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты приспособлений для поверки диоптриметров
Рисунок № 1
Внешний вид. Комплекты приспособлений для поверки диоптриметров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты приспособлений для поверки диоптриметров

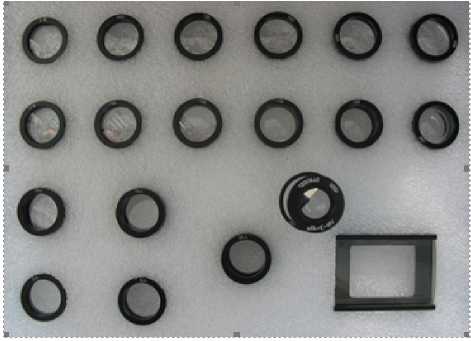

Рисунок № 2

Общие сведения

Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191899
ID в реестре СИ - 1410960
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Комплекты приспособлений для поверки диоптриметров (КПП-3Р)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89767-23
16.08.2028
Модели черного тела высокотемпературные , ВВ3500М
Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва)
ОТ
МП
1 год
89960-23
11.09.2028
Комплекты приспособлений для поверки диоптриметров, КПП-3Р
Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва)
ОТ
МП
2 года
90268-23

Система измерения наведенных токов, СИНТ-8/20ДНТЭ
Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Комплекты приспособлений для поверки диоптриметров (КПП-3Р)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • Нет модификации
  • 13 1 13 0 0 13 13 0

    Стоимость поверки Комплекты приспособлений для поверки диоптриметров (КПП-3Р)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на шильдик методом лазерной гравировки и типографским способом на вкладыш и на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации «Комплект приспособлений для поверки диоптриметров КПП-3Р» п. 2 «Подготовка к работе и порядок работы».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г № 2500 «Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики»;

    КВФШ.203511.007 ТУ Комплекты приспособлений для поверки диоптриметров КПП-3Р. Технические условия.

    Правообладатель

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

    Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

    Телефон: +7 (495) 437-56-33

    Факс: +7 (495) 437-31-47

    Web-сайт: www.vniiofi.ru

    E-mail: vniiofi@vniiofi.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Правообладатель

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
    Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru
    Изготовители Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru
    Общество с ограниченной ответственностью «Многопрофильная компания Меран» (ООО «МКМ»)
    ИНН 5027258165
    Адрес: 140055, Московская обл., г. Котельники, ул. Кузьминская, д. 13, помещ. XV Телефон: +7 (495) 973-63-15
    E-mail: ooomkm@list.ru

    1ринцип действия комплекта заключается преломляющем действии линз и воспроизведении дискретных значений вершинной рефракции и призматического действия.

    В комплект входят следующие элементы:

    • - линзы сферические поверочные с номинальным значением сферической вершинной

    рефракции +2,5;  -2,5;  +5,0;  -5,0;  +10,0;  -10,0;  +15,0;  -15,0;  +20,0;  -20,0;  +25,0;

    -25,0 дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение сферической вершинной рефракции меры. Линзы сферические поверочные используются для проверки допускаемых отклонений вершинной рефракции и маркёра оптического центра диоптриметра;

    • - линзы призматические поверочные с номинальным значением призматического действия 2,0; 5,0; 10,0; 15,0; 20,0 пр дптр. Линзы закреплены в металлических оправах. На торце оправы нанесено номинальное значение призматического действия меры. Призматические поверочные линзы используются для поверки допускаемых отклонений призматического действия диоптриметра;

    • - линза астигматическая поверочная. Линза прямоугольная, плоскоцилиндрическая и имеет номинальное значение цилиндрической рефракции 5 дптр. Оси цилиндра параллельны длинной стороне прямоугольника, отмечены в виде штриха. Одна из длинных сторон линзы используется в качестве опорной стороны. Линза астигматическая поверочная используется для поверки маркера оси и опорной планки диоптриметра, маркера оптического центра и проверки угловой шкалы диоптриметра;

    • - лупа измерительная ЛИ-4-10х или ЛИ-3-10Х по ГОСТ 25706-83, в соответствии с предоставляемой комплектностью. Лупа применяется для определения погрешностей нанесения меток разметочным устройством диоптриметров.

    Все оптические элементы комплекта устанавливаются в ячейки металлического футляра, предохраняющие оптические элементы комплектов от механических повреждений и загрязнения. На футляре имеется шильдик с указанием наименования комплекта, изготовителя, заводского номера и знака утверждения типа. Заводской номер в виде обозначения, представляющего собой последовательность цифр, наносится методом лазерной гравировки по металлу на шильдик, который наклеивается на крышку футляра. Заводской номер комплекта указывается также в специальном вкладыше, который находится внутри футляра.

    Нанесение знака поверки на комплекты не предусмотрено. Пломбирование комплектов не предусмотрено.

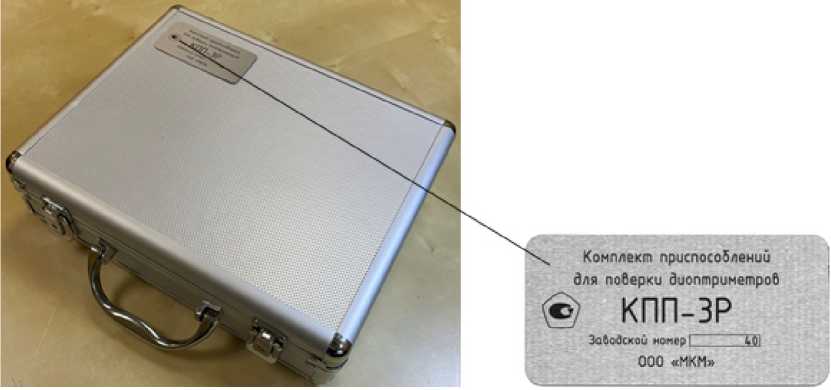

    Общий вид и схема маркировки комплектов представлены на рисунке 1.

    Внешний вид. Комплекты приспособлений для поверки диоптриметров (КПП-3Р), http://oei-analitika.ru Внешний вид. Комплекты приспособлений для поверки диоптриметров (КПП-3Р), http://oei-analitika.ru

    Рисунок 1 - Общий вид и схема маркировки комплекта мер


    приведена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество шт./экз.

    Комплект приспособлений для поверки диоптриметров:

    КПП-3Р

    Линзы сферические поверочные +2,5; -2,5 дптр

    2

    Линзы сферические поверочные +5,0; -5,0 дптр

    2

    Линзы сферические поверочные +10,0; -10,0 дптр

    2

    Линзы сферические поверочные +15,0; -15,0 дптр

    2

    Линзы сферические поверочные +20,0; -20,0 дптр

    2

    Линзы сферические поверочные +25,0; -25,0 дптр

    2

    Линзы призматические поверочные, с призматическим действием 2,0; 5,0; 10,0 пр дптр

    -

    3

    Линзы призматические контрольные, с призматическим действием 15,0; 20,0 пр дптр

    -

    2

    Линза астигматическая поверочная

    -

    1

    Лупа измерительная *

    -

    1

    Комплект упаковок (футляр металлический)

    -

    1

    Вкладыш с указанием заводского номера комплекта

    -

    1

    Руководство по эксплуатации

    -

    1

    * Лупа измерительная ЛИ-4-10х или ЛИ-3-10

    по ГОСТ 25706-83.


    приведены в таблицах 1, 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальные значения задней вершинной рефракции линз

    +2,5; -2,5;

    сферических поверочных*, дптр

    +5,0; -5,0; +10,0; -10,0; +15,0; -15,0; +20,0; -20,0; +25,0; -25,0

    Номинальное значение цилиндрической рефракции линзы астигматической поверочной*, дптр

    5,0

    Пределы допускаемой абсолютной погрешности воспроизведения цилиндрической рефракции линзы астигматической поверочной, дптр

    ±0,04

    Пределы допускаемой абсолютной погрешности воспроизведения задней вершинной рефракции линз сферических поверочных, дптр, для номиналов: +2,5; -2,5;

    ±0,02

    +5,0; -5,0;

    ±0,02

    +10,0; -10,0

    ±0,06

    +15,0; -15,0

    ±0,06

    +20,0; -20,0

    ±0,08

    +25,0; -25,0

    ±0,08

    Номинальные значения призматического действия линз призматических поверочных*, пр дптр

    2,0; 5,0; 10,0

    Пределы допускаемой абсолютной погрешности воспроизведения призматического действия линз призматических поверочных, пр дптр, для номиналов: 2,0; 5,0;

    ±0,06

    10,0

    ±0,12

    Примечание - Значение задней вершинной рефракции определяется относительно задней поверхности линз для зеленой спектральной e-линии ртути 546,07 нм по

    ГОСТ Р ИСО 7944-2013

    * Действительное значение вершинной рефракции, цилиндрической рефракции и призматического действия поверочных линз комплекта определяется при первичной

    поверке.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Световой диаметр линз в оправе, мм, не менее

    15

    Габаритные размеры футляра с линзами (ДхВхШ), мм, не более

    320x80x250

    Масса футляра с линзами, кг, не более

    1,2

    Условия эксплуатации:

    • - диапазон рабочих температур, оС

    • - относительная влажность воздуха, %

    от +15 до +35

    от 45 до 85
