Номер по Госреестру СИ: 90268-23
90268-23 Система измерения наведенных токов
(СИНТ-8/20ДНТЭ)
Назначение средства измерений:
Система измерения наведенных токов СИНТ-8/20ДНТЭ (далее - система СИНТ-8/20ДНТЭ предназначена для измерений действующего значения сигналов силы тока в электрических цепях технических систем и объектов, в том числе опасных, при воздействиях импульсных или повторяющихся высоко и низко частотных электромагнитных полей.
Внешний вид.
Система измерения наведенных токов
Рисунок № 1
Общие сведения
Дата публикации - 25.10.2023
Срок свидетельства -
Номер записи - 192206
ID в реестре СИ - 1411775
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2250 от 2023.10.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерения наведенных токов (СИНТ-8/20ДНТЭ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89767-23 16.08.2028 |
Модели черного тела высокотемпературные , ВВ3500М Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89960-23 11.09.2028 |
Комплекты приспособлений для поверки диоптриметров, КПП-3Р Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90268-23 |
Система измерения наведенных токов, СИНТ-8/20ДНТЭ Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93844-24 19.11.2029 |
Меры длин волн и интенсивности флуоресценции (комплект), Обозначение отсутствует Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93847-24 19.11.2029 |
Меры волновых чисел рамановских сдвигов, Обозначение отсутствует Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Кто поверяет Система измерения наведенных токов (СИНТ-8/20ДНТЭ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерения наведенных токов (СИНТ-8/20ДНТЭ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации КВФШ.468165.024 РЭ «Система измерения наведенных токов СИНТ-8/20ДНТЭ», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА.
ПравообладательФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Изготовитель
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия системы СИНТ-8/20ДНТЭ основан на преобразовании сигналов электрического тока, распространяющихся в электрических цепях, в сигналы электрического напряжения с помощью пироэлектрических кристаллов. Сигналы электрического напряжения для передачи по волоконно-оптической линии связи преобразуются в световой сигнал и обратно в электрический для дальнейшей регистрации и обработки с помощью осциллографического регистратора.
Система СИНТ-8/20ДНТЭ состоит из следующих основных частей: восьми измерительных каналов ИК волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН, включающих блоки преобразователей напряжения БПН, волоконно-оптические линии связи ВОЛС, блоки фотоприемников БФП, двадцати датчиков наведенного тока и выделившейся энергии ДНТЭ.
В состав измерительного канала ИК сигналов силы тока входят: один канал волоконнооптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН и один из датчиков наведенного тока и выделившейся энергии ДНТЭ. Система одновременно обеспечивает работу 8 измерительных каналов ИК.
Датчик наведенного тока и выделившейся энергии ДНТЭ (далее - ДНТЭ) подключается к электрической цепи, в которой проводятся измерения. При воздействии на техническое средство, объект импульсных или повторяющихся высоко (низко) частотных эксплуатационных электромагнитных полей в первичной цепи ДНТЭ протекает наведенный электрический ток и выделяется тепловая энергия, которая передается пироэлектрическому кристаллу. Разогрев пироэлектрического кристалла приводит к изменению его поляризации, в результате чего в нагрузочном сопротивлении протекает ток, компенсирующий изменение поляризации кристалла. Сигнал электрического напряжения на нагрузочном сопротивлении усиливается и передается на выход ДНТЭ.
Выход ДНТЭ с помощью соединительного кабеля подключается к соответствующему входу блока преобразователя напряжения БПН, где осуществляется усиление, оптическая развязка и, затем, аналого-цифровое преобразование выходных сигналов.
Цифровые электрические сигналы преобразуются в оптические с помощью оптикоэлектронного устройства БПН и передаются по волоконно-оптической линии связи ВОЛС в блок фотоприемника БФП, где происходит обратное преобразование оптических сигналов в электрические, которые с помощью радиочастотных соединительных кабелей передаются для дальнейшей обработки на осциллографический регистратор.
Все измерительные каналы ИК гальванически развязаны между собой, чувствительность канала определяется типом используемого ДНТЭ.

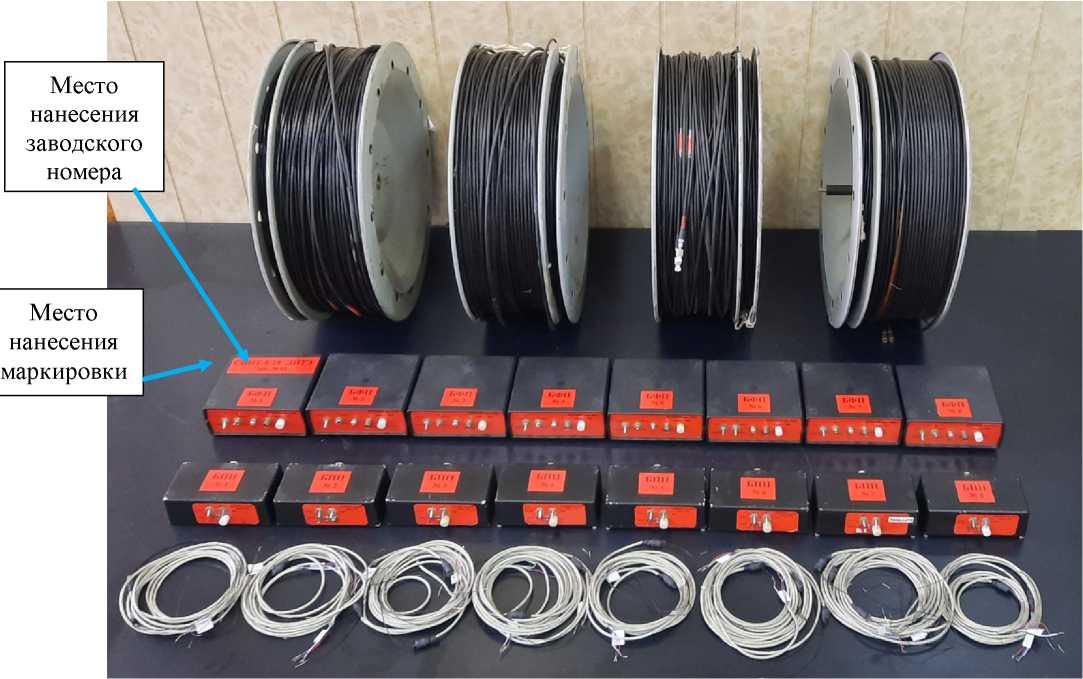

Общий вид системы СИНТ-8/20ДНТЭ с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование не предусмотрено.
Заводской номер системы СИНТ-8/20ДНТЭ, зав. № 01, в виде цифрового обозначения нанесён методом цифровой печати на ламинированную табличку, закреплённую на верхней крышке блока фотоприемника БФП.
Место нанесения маркировки
ыт
,______________________________
Место нанесения заводского номера
Рисунок 1 - Общий вид системы СИНТ-8/20ДНТЭ
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Система измерения наведенных токов в составе: Блок преобразователя напряжения Волоконно-оптическая линия связи Блок фотоприемника Датчик наведенного тока и выделившейся энергии |
СИНТ-8/20ДНТЭ БПН ВОЛС БФП ДНТЭ РПВШ.432233.001 |
8 шт. 8 шт. 8 шт. 20 шт. |
|
Паспорт на датчик наведенного тока и выделившейся энергии |
РПВШ.432233.001 ПС |
20 экз. |
|
Руководство по эксплуатации |
КВФШ.468165.024 РЭ |
1 экз. |
|
Формуляр |
КВФШ.468165.024 ФО |
1 экз. |
|
Упаковка |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых значений амплитуды сигналов силы тока, А* |
± (от 2Д10’4 до 2,540’2) |
|
Пределы допускаемой относительной погрешности измеряемых значений амплитуды сигналов силы тока, %:
|
±35 ±15 |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
Максимальная длительность измеряемых значений сигналов силы тока, с** |
100 |
|
*Диапазон измерений соответствует диапазону выделившейся энергии от 1,0-10-7 до 1,2^10-4 Дж; ** Максимальная допустимая входная амплитуда сигналов силы тока: 5,0 • 10-2 А. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений ПМИН, шт. |
8 |
|
Диапазон амплитуд сигнала напряжения на выходе ИК при максимальной допустимой амплитуде импульса силы тока на входе с длительностью по уровню 0,5 от амплитуды равной 10 мс, В |
от 0,1 до 5,0 |
|
Максимальное выходное напряжения положительной полярности БФП (при работе на нагрузку 1 МОм), В |
4,0 |
|
Значение сопротивления нити накаливания ДНТЭ, Ом |
от 0,5 до 7,0 |
|
Электропитание блока преобразования напряжения БПН: | |
|
- напряжение питания, В |
от 14 до 16 |
|
- количество аккумуляторов, шт |
8 |
|
Электропитание блока фотоприемника БФП: | |
|
- напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
|
Габаритные размеры: | |
|
- БПН, ДхШхВ, мм, не более |
152Х105Х55 |
|
- БФП, ДхШхВ, мм, не более |
160Х160Х70 |
|
- ВОЛС, длина, м, не менее |
200 |
|
- ДНТЭ, ДХШ, мм, не более |
10x30 |
|
Масса: | |
|
- БПН, кг, не более |
1,1 |
|
- БФП, кг, не более |
1,0 |
|
- ВОЛС, кг, не более |
11,6 |
|
- ДНТЭ (общая), г, не более |
80 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +35 |
|
- относительная влажность при +25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 94 до 107 |
|
Примечания: | |
| |
|
выделившейся энергии ДНТЭ. | |
